Средства радиационной, химической и биологической разведки, радиационного и химического контроля, сбора и обработки информации о радиационной, химической и биологической обстановке (стр. 2 )

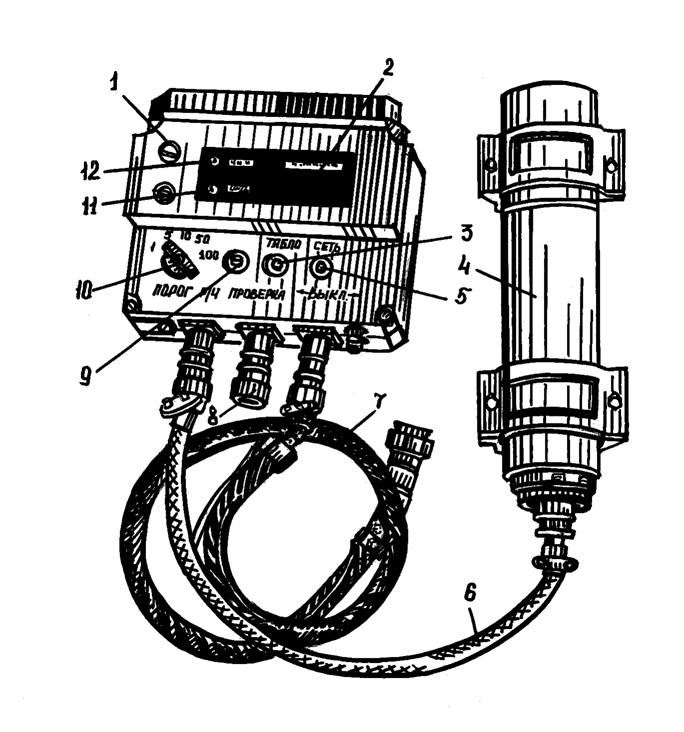

Рисунок 7.4 Измеритель мощности дозы ИМД-21Б:

1- блок измерения средней частоты; 2- цифровое табло; 3- тумблер «ТАБЛО»; 4- блок детектирования; 5- тумблер «СЕТЬ»; 6- соединительный кабель; 7- кабель питания; 8- заглушка; 9- кнопка «ПРОВЕРКА»; 10- переключатель «ПОРОГ»; 11- индикатор «СЕТЬ»; 12- индикатор «ПОРОГ»

В состав комплекта ИМД-21Б входят: блок детектирования (БД), блок измерения средней частоты (БИЧ), монтажные части (кабели, зажимы, розетки, колодка, скоба), ЗИП – согласно ведомости, техническая документация.

Технические характеристики прибора ИМД-21Б

1.  Диапазон измерения мощности экспозиционной дозы от 1 до 9999Р/ч.

2.  Измеритель обеспечивает сигнализацию о превышении мощности дозы установленного порогового значения: 1 , 5, 10, 50 и 100Р/ч.

3.  Основная погрешность не превышает .

4.  Время измерения и срабатывания сигнализации не превышает 10 с.

5.  Питание измерителя от источника постоянного тока напряжением 12 или 24 В.

6.  В измерителе вручную устанавливается множитель показаний 1, 2, 3 и 4, учитывающий коэффициент ослабления излучения корпусом объекта.

7.  Измеритель устойчиво работает в интервале температур от –50 до +500 С.

Общее устройство прибора ИМД-21Б

Блок детектирования состоит из корпуса и шасси. На шасси размещены ионизационная камера с контрольным источником и разъем. На торце корпуса имеется шильдик с номером блока и знак “+”, обозначающий направление оси чувствительности при градуировке прибора. Блок детектирования крепится на объекте при помощи двух зажимов.

Примечание. Блок детектирования в процессе эксплуатации разборке не подлежит.

Блок измерительный состоит из панели и задней крышки. На внешнюю сторону панели выведены органы управления и индикации: переключатель «ПОРОГ Р/ч» – для установки порогового значения мощности экспозиционной дозы гамма-излучения; кнопка «ПРОВЕРКА» – для проверки работоспособности измерителя; тумблер «ТАБЛО» – для включения цифровых ламп табло, тумблер «СЕТЬ» – для включения питающей сети. На табло размещены цифровые лампы индикации о превышении мощности дозы установленного порога – «ПОРОГ» и включения сети – «СЕТЬ».

Внизу панели закреплены разъемы: для включения соединительного кабеля к блоку детектирования, кабеля питания и заглушки для введения множителя показаний; предохранители, патрон с запасной лампой подвески и клемма заземления. Внутри панели крепится узел измерения средней частоты.

Подготовка к работе ИМД-21Б

1. Включить тумблер «СЕТЬ», при этом на табло должен загореться индикатор «СЕТЬ»;

2. Включить тумблер «ТАБЛО», при этом индикатор «СЕТЬ» гаснет и загорается число «0000».

3. Прогреть прибор 5 минут;

4. Нажать на время не менее 10 с и не более 1мин кнопку «ПРОВЕРКА», загорается лампа «ПОРОГ», снять показания в установившемся режиме и сравнить их со значениями, указанными в разделе 3 формуляра;

5. Выключить тумблер «ТАБЛО».

Порядок работы с прибором ИМД-21Б

Измеритель работает автоматически, он одновременно производит измерение мощности экспозиционной дозы гамма-излучения и сигнализирует о превышении установленного порогового значения мощности дозы. При нормальной радиационной обстановке рекомендуется работать в режиме сигнализации, установив «ТАБЛО» на измерительном блоке в положение «ВЫКЛ». Это увеличивает срок службы цифровых индикаторов и облегчает тепловой режим блока. При наличии сигнала «ПОРОГ» о превышении порогового значения мощности дозы излучения тумблер «ТАБЛО» включить и снять показания цифрового табло. Отчет показаний по цифровому табло блока производить не ранее 5 мин после включения измерителя. При разбросе показаний табло за измеренную величину следует принимать среднее значение из двух крайних показаний за время 1мин. По окончании работы тумблеры «СЕТЬ» и «ТАБЛО» измерительного блока необходимо установить в положение «ВЫКЛ.», а переключатель «ПОРОГ» в положение 1.

7.2 Приборы контроля облучения личного состава

Контроль облучения организуется в целях получения информации о дозах облучения личного состава. Контроль облучения осуществляется постоянно как в мирное, так и в военное время при действиях войск (сил) в условиях воздействия ионизирующих излучений (при проведении работ с ИИИ или ведении боевых действий в условиях применения ядерного оружия, а так­же разрушения объектов ядерно-топливного цикла). Различают войсковой и индивидуальный контроль.

Приборы войскового контроля облучения личного состава

Войсковой контроль проводится в воинских частях для оценки снижения боеспособности подразделений по радиационному фактору.

Контроль проводится в военное время. Для организации контроля облучения в подразделении необходимо обеспечить наличие технических средств контроля дозиметров, документации по учёту, бланков донесений, назначить лицо, ответственное за снятие показаний и подготовку дозиметров к работе.

В качестве дозиметров используются комплекты ИД-1 и ДП-22В.

Комплект войсковых измерителей дозы ИД-1

Комплект ИД-1 предназначен для измерения поглощенных доз гамма нейтронного излучения.

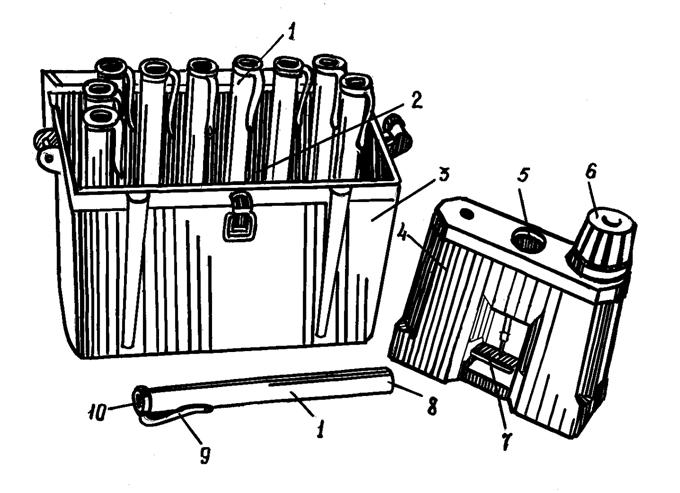

Рисунок 7.5 Войсковой измеритель дозы ИД-1:

1- дозиметр ИД-1; 2- техническая документация; 3- футляр; 4- зарядное устройство ЗД-6; 5- гнездо для установки дозиметра; 6- ручка; 7- зеркало; 8-корпус дозиметра; 9- держатель; 10- окуляр

В футляре ИД-1 находятся: измерители дозы ИД-1 – 10 шт., зарядное устройство ЗД-6, техническая документация.

Технические характеристики прибора ИД-1

  Диапазон измерения от 20 до 500 рад.

  Саморазряд 1 деление за сутки;

  Масса:

комплекта в футляре 2 кг;

измерителя дозы 40 г;

зарядного устройства 540 г.

Принцип работы прибора ИД-1

При воздействии ионизирующего излучения на заряженный измеритель дозы в объеме ионизационной камеры образуются положительные и отрицательные заряды, которые притягиваются к соответствующим электродам и уменьшают их первоначальный заряд и напряжение на электродах камеры. Соответственно уменьшаются силы отталкивания между кварцевой нитью и держателем электроскопа. Вследствие этих явлений изображение нити перемещается по шкале в пределах делений от 0 до 500, так как угол отклонения кварцевой нити от держателя электроскопа пропорционален дозе облучения. Показания измерителя дозы просматриваются через окуляр при направлении его на любой рассеянный источник света.

Подготовка к работе ИД-1

Для подготовки комплекта к работе необходимо:

1. Отвинтить заглушки на измерителях дозы с помощью трехгранника;

  Повернуть ручку зарядного устройства против часовой стрелки до упора;

  Зарядить каждый из измерителей дозы в следующем порядке;

4. Вставить измеритель дозы в зарядное гнездо;

5. Направить зарядное устройство зеркалом на внешний источник света и, поворачивая зеркало, добиться максимального освещения шкалы;

6. Нажать на измеритель дозы и, наблюдая в окуляр, вращать ручку зарядного устройства по часовой стрелке до тех пор, пока изображение нити не установится на ноле шкал;

7. Извлечь измеритель дозы и проверить положение нити на свет;

8. Завернуть заглушку измерителя дозы.

Другие измерители дозы заряжаются постепенным поворотом ручки по часовой стрелке. Таким образом, от одного крайнего положения до другого можно зарядить до 10-15 не полностью заряженных измерителей дозы. После зарядки измерителей дозы повернуть ручку до упора против часовой стрелки.

Заряженные измерители дозы могут выдаваться личному составу.

Значение суммарной дозы облучения, регистрируемые ИД-1, отсчитываются в радах по шкале. Для отсчета показаний ИД-1 просматривается через окуляр при направлении измерителя на свет любого источника.

При работе для предупреждения механических повреждений необходимо оберегать комплект от толчков, ударов, падений и защищать от загрязнений и вредных климатических воздействий (дождя, снега, прямых солнечных лучей и т. д.).

Комплект войсковых измерителей дозы ДП-22В

Комплект ДП-22В предназначен для измерения индивидуальных экспозиционных доз гамма-излучения.

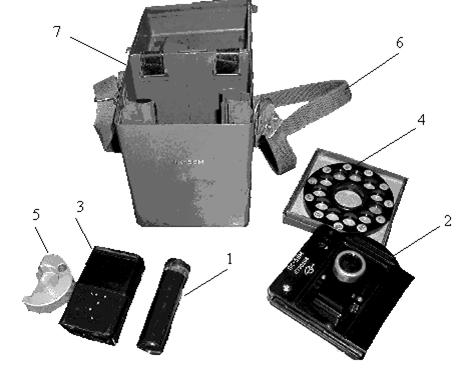

Рисунок 7.6 Войсковой измеритель дозы ДП-22В:

1- дозиметр ДКП-50А; 2- зарядное устройство ЗД-5; 3- футляр; 4- техническая документация

В состав комплекта ДП-22В входят: измерители экспозиционной дозы ДКП-50А – 50 шт., зарядное устройство ЗД-5, техническая документация, футляр.

Технические характеристики комплекта ДП-22В

1. Дозиметры ДКП-50А обеспечивают измерение индивидуальных доз гамма-облучения в диапазоне от 2 до 50Р.

2. Погрешность измерения дозы при t =20 +/- 5С и относительной влажности до 98% не превышает +/- 10% от максимального значения шкалы.

3. Саморазряд не превышает при нормальных условиях 2 дел. за 24 часа.

4. Питание зарядного устройства ЗД-5 осуществляется от 2-х элементов 145V. Продолжительность непрерывной работы не менее 30 ч. Напряжение на выходе ЗД-5 регулируется в пределах 180 – 250 В.

  Масса комплекта не более 5,6 кг.

Общее устройство комплекта ДП-22В

Измеритель дозы ДКП-50А по устройству аналогичен измерителю дозы ИД-1 и выполнен в виде авторучки с держателем. Корпус изготовлен из дюралюминиевого сплава и является внешним электродом системы ионизационная камера-конденсатор. Малогабаритная ионизационная камера объемом 1,8 см 3, стенки (толщина 0,8 мм.) выполнены из «воздухоэквивалентного» токопроводящего пресспорошка.

Для увеличения диапазона измерения параллельно емкости ионизационной камеры подключен конденсатор емкостью 500 пф, изготовленный из высокоизоляционного материала «фторопласт-4» . Внутренний электрод изготовлен из алюминиевой проволоки, один конец которой изогнут и имеет U – образную форму, в двух точках к нему прикреплена кварцевая нить.

Система отсчета состоит из окуляра, шкалы, имеющей 25 делений, цена деления 2Р.

Зарядная часть расположена в нижней части корпуса, состоит из контактной группы, включающей ограничитель и диафрагму с подвижным контактом.

В процессе заряда при нажатии на дозиметр замыкается цепь: стержень зарядного гнезда – контакт диафрагмы – центральный электрод ионизационной камеры. При изъятии дозиметра из зарядного гнезда под действием диафрагмы контакт возвращается в исходное состояние, цепь размыкается, емкость ионизационной камеры и конденсатора остаются заряженными. Одновременно диафрагма с прокладкой осуществляет герметизацию внутреннего объема. Для предохранения зарядной части от загрязнений при эксплуатации торцовая часть дозиметра закрыта светопроводящей защитной оправой.

Зарядное устройство ЗД-5 состоит из верхней панели и кожуха, скрепленных четырьмя винтами, между ними располагается прокладка.

На верхней панели гнездо «заряд», закрываемое заглушкой (на цепочке), ручка регулятора напряжения, крышка отсека питания с винтом крепления, пружинные контакты.

С нижней стороны панели плата с монтажом однотактного преобразования напряжения, микровыключателя, лампочки подсвета.

Порядок подготовки комплекта ДП-22В к работе

1. Подготовить зарядное устройство, зачистить их выводы на длину 8 мм, регулятор напряжения повернуть влево до упора, установить источники питания, соблюдая полярность, закрыть крышку.

2. Зарядить дозиметр ДКП-50А: - отвинтить защитную оправу; вставить дозиметр в зарядное гнездо, при этом включается подсветка зарядного гнезда и замыкается цепь преобразователя напряжения; нажать на дозиметр для обеспечения контакта цепи: «стержень зарядного гнезда – внутренний электрод ионизационной камеры».

Плавно вращая ручку потенциометра вправо установить изображение нити на отметку «0» шкалы, нить должна перемещаться справа налево.

3. Извлечь дозиметр из зарядного гнезда. Проверить положение нити на дневной свет, при вертикальном положении нити ее изображение должно быть на «0». Завернуть защитную оправу дозиметра, завернуть заглушку зарядного гнезда.

В такой же последовательности зарядить остальные дозиметры комплекта.

Снятие показаний с войсковых дозиметров осуществляется специалистами службы РХБЗ или лицом, ответственным за радиационную безопасность, назначенным командиром части. Снятие показаний производится ежедневно при допустимом радиационном воздействии или по возможности немедленно после воздействия радиационных факторов ядерного оружия. Результат измерения заносится в журнал учёта доз облучения. Запись производится в виде дроби, в числителе которой записывается доза за сутки (или с другой установленной периодичностью) а в знаменателе записывается суммарная доза с нарастающим итогом

Значения суммарных доз облучения периодически, не реже одного раза в месяц, переносятся из журналов учёта доз облучения в карточки учёта доз облучения.

К А Р Т О Ч К А

учета доз облучения

Воинское звание _______ рядовой

Фамилия ____________ Иванов__________

Имя _____________ Иван __________

Отчество __________ Иванович________

Дата (период) облучения	Тип измерит. дозы	Доза, Гр/рад (Зв/бэр)	Наименование и содержание радионуклидов в организме	Подпись должностного лица
1	2	3	4	5
Декабрь 2002 г.	ДКП-50А	54Р	-

Таблица 7.4 Суммарные дозы гамма-излучения, не приводящие к снижению боеспособности людей и не отягощающие течения сопутствующих поражений

Длительность облучения	Доза гамма-излучения (в Рад/Гр)
Однократное облучение (импульсное или в течение первых 4 суток) Многократное облучение (непрерывное или периодическое): - в течение первых 30 суток - в течение 3 месяцев - в течение 1 года	50/0,5 100/1,0 200/2,0 300/3,0

После снятия показаний дозиметры обслуживаются (заряжаются) в подразделениях, за которыми они закреплены, после чего возвращаются военнослужащим.

Ремонт технических средств контроля облучения производится в ремонтных подразделениях войск РХБ защиты.

Приборы индивидуального контроля облучения личного состава

Индивидуальный контроль проводится в мирное и военное время. Цель контроля облучения в мирное время предотвращение облучения личного состава свыше установленных предельно допустимых доз. Индивидуальный контроль облучения в военное время проводится для оценки поражающего воздействия ионизирующих излучений на личный состав войск.

Индивидуальный контроль облучения в военное время проводится одновременно с войсковым контролем.

Выдача дозиметров проводится персонально каждому военнослужащему. В отличие от войсковых, индивидуальные дозиметры не прямо показывающие, т. е. требуют отдельного измерительного устройства, но обладают большим верхним пределом измерения дозы (более 600Р) и длительным временем измерения (более 30 суток).

Снятие показаний с дозиметра осуществляется в медицинском подразделении, куда направляется военнослужащий в результате ранения или по данным войскового контроля облучения.

Показания дозиметра записываются в историю болезни, а по выписке в медицинскую книжку и карточку учёта доз.

В качестве дозиметров индивидуального контроля облучения используются комплекты ИД-11 и ДП-70М (МП).

Индивидуальный измеритель дозы ИД – 11

Комплект индивидуальных дозиметров ИД – 11, предназначен для измерения поглощенных доз гамма – нейтронного излучения. Комплект используется для индивидуального контроля облучения личного состава с целью первичной диагностики степени тяжести радиационных поражений.

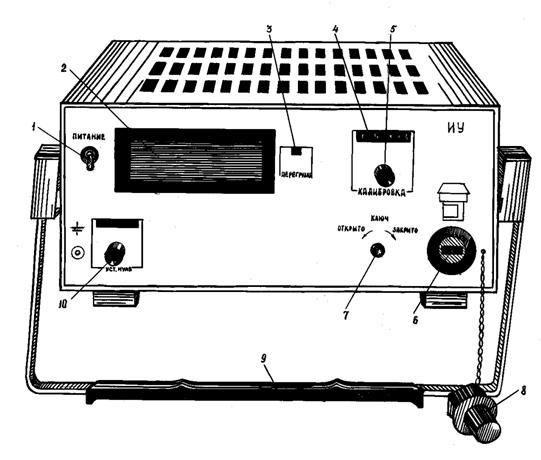

Рисунок 7.7а Измерительное устройство:

1- тумблер «ПИТАНИЕ»; 2- цифровое табло; 3- индикатор «ПЕРЕГРУЗКА»; 4- калибровочное число; 5- ручка калибровки; 6- гнездо установки дозиметра; 7- ключ для открытия дозиметра; 8- заглушка; 9- ручка; 10- ручка установки нуля

Рисунок 7.7б Индивидуальный дозиметр (детектор) ИД-11:

1- резиновый уплотнитель; 2- чувствительный элемент; 3- корпус; 4- ремешок

В состав комплекта ИД-11 входят: измерительное устройство (ИУ), детектор ИД –шт., детектор градировочный ГР, детектор перегрузочный ПР, кабели питания - 2шт., комплект ЗИП, пеналы - 10 шт., техническая документация.

Основные технические характеристики комплекта ИД-11

1.Диапазон измерений от 01.01.01 рад.

2.Измерительное устройство работоспособно в стационарных и полевых условиях при температуре от –30 до +50о С.

3.Время прогрева перед измерением 30 минут.

4.Время измерения дозы одного ИД – 11 не превышает 30с.

5.Погрешность измерений ± 15 %.

6.Детектор способен накапливать дозу при многократном облучении, сохранять ее в течение не менее 12 месяцев и допускает многократное измерение полученной дозы.

7.Питание ИУ осуществляется от сети переменного тока с напряжением 220В и частотой 50 Гц, а так же аккумуляторов с напряжением 12В и 24В, потребляемая мощность не более 100Вт.

8.Масса:

детектора не превышает 23 г;

измерительного устройства - 18кг.

Подготовка к работе и проведение измерений с помощью ИД-11

Извлечь заглушку из гнезда измерительного устройства, включить его в сеть и прогреть 30 минут.

Вставить в гнездо заглушку и установить нулевые показания на табло ручкой «Уст. нуля».

Открыть градуировочный детектор ключом на передней панели измерительного устройства. Вставить градуировочный детектор в гнездо измерительного устройства. Ручкой чувствительности установить на табло значения, записанные в технической документации.

Открыть перегрузочный детектор и вставить его в гнездо измерительного устройства. Наблюдать зажигание индикатора «перегрузка».

Для измерения дозы необходимо открыть рабочий детектор, вставить детектор в гнездо измерительного устройства и через 30 секунд снять показания на цифровом табло.

Индивидуальный дозиметр ДП-70М (МП) с измерительным устройством ПК-56М

Химические дозиметры ДП-70МП (в пластмассовых футлярах) и ДП-70М (в металлических футлярах) являются средствами индивидуального контроля радиоактивного облучения и предназначены для регистрации доз гамма - нейтронного излучения.

Рис.7.8 Индивидуальный дозиметр ДП-70М(МП) с измерительным устройством ПК-56М:

1- индивидуальный дозиметр ДП-70М(МП); 2- полевой колориметр; 3- ампулодержатель; 4- запасной диск со светофильтрами; 5- приспособление для вскрытия футляров дозиметров; 6- ремень; 7- футляр колориметра

Дозиметры и полевые колориметры ПК-56М поставляются раздельно.

В комплект дозиметра входят: ампула с рабочим раствором, амортизатор резиновый, бумажная прокладка с датой изготовления и гарантийным сроком, крышка футляра с цветным эталоном.

В комплект полевого колориметра ПК-56М входят: полевой колориметр, запасной диск со светофильтрами, футляр, техническая документация, фланелевая салфетка 200х200 мм, контрольные ампулы -3шт., матовые стёкла (запасные) -2шт., приспособление для вскрытия футляров, комплект этикеток

Технические характеристики ДП-70М(МП)

1.  Диапазон измерений от 50 до 800 Рентген (бэр).

2.  Время развития максимальной окраски 1 час с момента прекращения воздействия гамма - нейтронного излучения.

3.  Продолжительность сохранения окраски рабочего раствора дозиметра не менее 30 суток.

4.  Дозиметр допускает 7-8 одноминутных просматриваний при дневном рассеянном свете.

5.  Относительная погрешность измерения не более 25%.

6.  Диапазон рабочих температур от - 40 до +50оС.

Устройство и работа изделия

При воздействии на дозиметр гамма-нейтронного излучения в бесцветном растворе происходят химические изменения. В результате дозиметр меняет свою окраску до пурпурной, интенсивность которой пропорциональна накопленной дозе гамма- нейтронного излучения.

Снятие показаний производится с помощью полевого колориметра ПК-56М. В правое гнездо ампулодержателя (при расположении ПК-56М окуляром к себе) устанавливается рабочая (облучённая) ампула без резинового амортизатора. Свет, проходя через неё, преломляется призмой и попадает в левую половину окуляра. Окраска левой части окуляра пропорциональна полученной дозе. Стекло рабочей ампулы и вода, в которой растворён реактив, имеют собственную незначительную окраску, что может вызвать погрешность измерения. Для устранения этой погрешности в левую часть ампулодержателя устанавливается контрольная ампула с обозначением и с дистиллированной водой внутри. Между контрольной ампулой и призмой установлен диск со светофильтрами. Свет проходит через контрольную ампулу, приобретая стекла ампулы и воды внутри неё. Далее свет окрашивается светофильтром и преломляется призмой на правую часть окуляра. Вращая диск, добиваются совпадения окраски в левой и правой частях окуляра. По числу, видимому в окне колориметра, определяется доза облучения.

При отсутствии колориметра предельно допустимую дозу однократного облучения можно определить сравнением окраски рабочей ампулы с окраской цветного эталона.

7.4 Приборы химической и биологической разведки

Войсковой прибор химической разведки

Войсковой прибор химической разведки (ВПХР) предназначен для определения в воздухе, на местности, на боевой технике зарина, зомана, иприта, фосгена, дифосгена, синильной кислоты хлорциана, BZ, а также паров VX в воздухе.

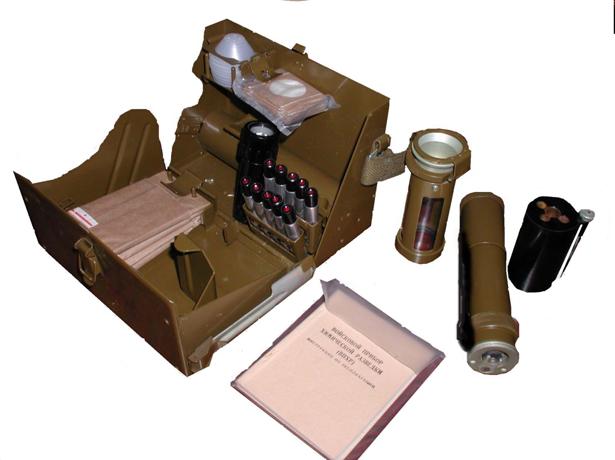

Рис. 7.4.1 Войсковой прибор химической разведки ВПХР

Состав комплекта:

1. Корпус с крышкой 1 шт.

2. Ремень плечевой 1 шт.

3. Насос 1 шт.

4. Насадка к насосу 1 шт.

5. Колпачок для насадки 8 шт.

6. Противодымный фильтр ПДФ-1 1О шт.

7. Грелка со штырем 1 шт.

8. Патрон для грелки 1О шт.

9. Фонарь 1 шт.

1О. Лопатка 1 шт.

11. Индикаторные трубки ИТ-44 1О шт.

ИТ-45 1О шт.

ИТ-36 1О шт.

ИТ-46 1О шт.

12. Памятка по обращению с ВПХР 1 шт.

13. Паспорт 1 шт.

5.  Техническое описание и инструкция по эксплуатации 1 шт.

Основные технические характеристики ВПХР

1. Чувствительность прибора к ТХ определяется чувствительностью индикаторных трубок.

2. Время определения ТХ в воздухе зависит от температуры окружающего воздуха и составляет около 5 мин. при температуре выше +5оС и около 6-7 мин. при температуре ниже +5оС.

3. Производительность насоса при 5О качаниях в 1 мин. 1,8-2 л воздуха.

4. В зависимости от температуры окружающего воздуха грелка с патронами обеспечивает подогрев до следующих температур:

при температуре окружающего воздуха - 4ОоС: в течение первых трех минут с момента разбивания ампулы патрона в грелке достигает 85оС, по истечение семи минут падает до температуры не ниже 2ОоС;

при температуре - 2ОоС: в течение первых трех минут температура в грелке достигает 85оС, по истечении семи минут - не ниже 3ОоС; в течение 15-2О минут температура в грелке сохраняется до 15-2ОоС.

1.  Масса прибора 2,3 кг

Общее устройство ВПХР

В корпусе ВПХР размещаются: насос в специальном гнезде рукояткой штока наружу; кассеты с ИТ, закрепленные на штырях кассетодержателя; насадка к насосу; грелка и патроны к ней в специальной кассете; фонарь для работы в темное время суток; противодымные фильтры; защитные колпачки для насадки и лопатка для отбора проб. На торцовой части трубы с внутренней стороны корпуса помещена защелка для удержания насоса от выпадения. Внутри трубы имеется пружина, предназначенная для выталкивания насоса.

Ручной насос - поршневой, состоит из головки с ножом для подрезания трубок и углублениями для обламывания концов трубок, цилиндра, штока и ручки насоса с ампуловскрывателем. Между головкой и цилиндром устанавливается клапанное устройство.

Насадка представляет собой корпус с четырьмя прорезями. В корпус свободно помещен стеклянный цилиндр. Сверху к корпусу крепится воронка. По резьбе основания воронки свободно движется специальная гайка с укрепленной на ней откидным кольцом.

Корпус грелки пластмассовый с ввинчивающимся дном. Внутри корпуса установлен сердечник из четырех спаянных медных трубок. Вокруг сердечника расположен теплоизолирующий материал. Снаружи корпуса в двух выступах помещен штырь.

Подготовка к работе и порядок работы с прибором ВПХР.

Подготовка ВПХР к работе и проверка его работоспособности производится в следующей последовательности:

проверить наличие и состояние всех предметов, входящих в состав комплекта прибора, убедиться в правильности и надежности их крепления;

снять с противодымных фильтров полиэтиленовый чехол;

проверить работоспособность насоса при необходимости электрофонаря;

при температуре ниже + 15оС запустить грелку.

Порядок работы с индикаторными трубками при определении ТХ

Определение ТХ индикаторными трубками производится в следующей последовательности:

1. Вскрыть ИТ для чего необходимо:

взять в левую руку насос головкой вверх, а ИТ в правую;

сделать надрез на конце ИТ с помощью вскрывателя, для чего вставить трубку до упора в концевой зазор между вскрывателем и головкой, зажать трубку в сужении зазора и повернуть;

вставить надрезанный конец ИТ в одно из отверстий на головке и обломать его, нажав на трубку;

таким же образом вскрыть ИТ с другого конца.

2. Разбить ампулы в ИТ (если они есть) в следующей последовательности:

вскрытую ИТ вставить в отверстие рукоятки штока с такой же маркировкой, как и на ИТ;

слегка поворачивая ИТ, давить на штырь ампуловскрывателя до тех пор, пока полностью не будет разбита ампула;

вынуть ИТ и, взявшись за маркированный конец, резко встряхнуть ее.

3. Прокачать воздух через ИТ, темп работы насосом 5О-6О полных качаний в минуту.

4. Сравнить окраску наполнителя ИТ с окраской на кассетной этикетке.

При обнаружении ТХ в облаке дыма необходимо использовать насадку с противодымным фильтром, так как дымы маскируют окраску наполнителя индикаторных трубок, возникающую от отравляющего вещества.

Для закрепления противодымного фильтра в насадке следует:

взять из прибора насадку, навернуть на насос, поворотом гайки влево создать зазор в 2-3 мм между воронкой и прижимным кольцом;

достать противодымный фильтр, вставить его в указанный зазор фильтрующим материалом (не капроном) вверх и зажать.

Грелку прибора следует применять:

для оттаивания ампул в индикаторных трубках;

для подогрева ИТ-44 при температуре ниже 5оС;

для подогрева ИТ-36 при температуре ниже 15оС

Грелка готовится к работе следующим образом:

вставить в центральное гнездо корпуса грелки патрон до отказа;

ударом руки по головке ампуловскрывателя разбить находящуюся в патроне ампулу, погрузить штырь до отказа;

произвести многократное, энергичное, хаотическое перемещение ампуловскрывателя внутри патрона до появления паров. Появление паров указывает на нормальную работу патрона. Ампуловскрыватель не вынимать из патрона до прекращения выделения паров.

Обнаружение ТХ в воздухе с помощью ИТ, имеющимися в ВПХР, производится в следующей последовательности:

ИТ-44;

ИТ-45;

ИТ-36;

ИТ-46.

Порядок работы с ИТ-44:

1. Обнаружение ФТХ в опасных концентрациях (571О-5 мг/л) производится следующим образом:

вскрыть две индикаторные трубки;

разбить верхние ампулы обеих трубок, взять трубки за концы с маркировкой и энергично встряхнуть обе трубки одновременно два - три раза;

одну из трубок (опытную) вставить немаркированным концом в насос и прокачать воздух (пять - шесть качаний насосом ВПХР), через вторую трубку (контрольную) воздух не прокачивать;

тем же ампуловскрывателем разбить нижнюю ампулу в опытной трубке и энергично встряхнуть один - два раза так, чтобы полностью смочить верхний слой наполнителя;

затем разбить нижнюю ампулу в контрольной трубке и также встряхнуть ее;

наблюдать за переходом окраски;

сохранение красного цвета наполнителя в опытной трубке после пожелтения его в контрольной указывает на наличие ФОВ в опасных кон­центрациях;

одновременное пожелтение наполнителя в обеих трубках - отсутствие ФТХ в опасных концентрациях;

пожелтение наполнителя опытной трубки раньше, чем в контрольной

присутствие в воздухе паров кислого характера, мешающих определению ФОВ. Необходимо повторить определение с применением противодымного фильтра.

2. При получении отрицательного результата проводится обнаружение ФОВ в малоопасных концентрациях (571О-7 мг/л).

Порядок работы тот же, но делать пятьдесят - шестьдесят качаний насосом ВПХР. При этом нижние ампулы разбивать не сразу, а через 2-3 минуты после прокачивания воздуха.

ФТХ в малоопасных концентрациях присутствует, если к моменту образования желтой окраски в контрольной трубке сохраняется красный цвет верхнего слоя наполнителя опытной трубки.

Порядок работы с ИТ-45:

вскрыть трубку, разбить ампулу, вставить трубку в насос немаркированным концом, сделать десять - пятнадцать качаний насосом;

наблюдать окраску верхнего и нижнего слоев наполнителя; верхний слой окрашивается от фосгена, дифосгена, нижний - от хлорциана или синильной кислоты (или хлорциана и синильной кислоты одновременно).

При необходимости определить от какого ТХ окрасился нижний слой, следует:

вскрыть вторую трубку, разбить ампулу, вставить трубку в насос маркированным концом, сделать десять - пятнадцать качаний насосом;

наблюдать окраску: отсутствие розово-малиновой окраски в трубке указывает на наличие в воздухе только синильной кислоты.

Порядок работы с ИТ-36:

вскрыть трубку, вставить в насос, сделать шестьдесят качаний насосом;

вынуть трубку из насоса, выдержать 1 минуту и определить степень опасности иприта в соответствии с указаниями на этикетке.

Порядок работы с ИТ-46:

1. Определение BZ в очень опасных и опасных концентрациях (1-1,571О-2 мг/л; 1,5-271О-3 мг/л).

вскрыть трубку, вставить немаркированным концом в насос, сде­лать 4О-6О качаний насосом;

разбить ампулу ампуловскрывателем, имеющимся в кассете, взять ИТ за маркированный конец и энергично встряхнуть несколько раз до смачивания слоя наполнителя примерно на две трети его длины, ампуловскрыватель тщательно вытереть салфеткой;

через 3О с после разбивания ампулы окраску наполнителя ИТ сравнить с окраской, изображенной на кассетной этикетке.

2. При получении отрицательного результата производится определение BZ в малоопасных концентрациях (3-571О-4 мг/л).

Порядок работы тот же, но делать 2ОО качаний насосом ВПХР.

1.  В присутствии дыма определяются только очень опасные концен­рации BZ, для чего производится 2О-3О качаний насосом ВПХР без применения противодымного фильтра.

Обнаружение ОВ ИТ в дыму.

Обнаружение ТХ в дыму проводится с использованием противодымного фильтра. Для этого следует:

вскрыть трубку, разбить ампулу (если она есть), вставить трубку в насос;

плотно навернуть насадку на резьбу головки насоса;

закрепить в насадке противодымный фильтр;

сделать соответствующее количество качаний насосом;

выбросить фильтр, снять насадку и убрать в прибор;

вынуть трубку из насоса и провести определение степени опасности ОВ ИТ в соответствии с указаниями на кассетной этикетке.

Обнаружение ТХ на местности и военной технике.

Наличие стойких ТХ на местности и военной технике определяют по внешним признакам и по показаниям индикаторных трубок.

Наиболее характерными признаками применения противником стойких ТХ являются:

наличие маслянистых капель, пятен, брызг, лужиц, подтеков на земле, снегу, растительности, технике, снаряжении и различных предме­тах;
