УТВЕРЖДАЮ: | ||
Генеральный директор геологоразведка» | ||
_________________ | ||
“_____”_____________ | ||
Раздел плана | поисковые и разведочные работы__ |
Отрасль, полезное ископаемое | газ, конденсат, нефть ____________ |
Наименование объекта | Аяшский ЛУ____________________ |
Местонахождение объекта | ДФО, Южно-Сахалинская область_ |
Источник финансирования | _______________________________ |
ГЕОЛОГИЧЕСКОЕ ЗАДАНИЕ
на выполнение работ:
«Камеральные сейсморазведочные работы 3D (обработка)
на Аяшском лицензионном участке»
1 Цель и состав работ.
1.1 Целью работы является обработка сейсмических данных 3Д в объёме 1500 км2, отработанных на Аяшском лицензионном участке в летнем полевом сезоне 2013 г., переобработка ранее обработанных материалов 3Д в объёме 625 км2 и создание единого массива сейсмических данных (единого сейсмического куба 3Д) объемом 2125 км2 (см. Рисунок 1).
1.2 Началом обработки считается дата получения исходных сейсмических данных по зоне № 2 из Рисунка 1, исходных данных и результатов обработки по ранее выполненным работам (зона № 1 из Рисунка 1) и всей сопроводительной документации от Заказчика. Сроком окончания работ по обработке считается дата передачи Заказчику всех требуемых Договором материалов и отчётных документов.
1.3 Длительность обработки не должна превышать семи (7) календарных месяцев после получения всех материалов от Заказчика. Этот период может быть разделён на две части: стандартную обработку, включая временную миграцию после суммирования (Post-STM), и временную миграцию до суммирования.
1.4 Решение об использовании дополнительных тестов или процедур может быть принято Заказчиком. В этом случае Заказчик и Подрядчик обсуждают и согласовывают все изменения в сроках работ и графе обработки, готовят и подписывают дополнительное соглашение к Договору. Время на дополнительные тесты и процедуры не входит в длительность обработки.
2 Геологические задачи.
Качество результатов обработки в целевом интервале должно обеспечить выполнение на дальнейших этапах исследований максимально эффективных и информативных как структурной интерпретации, так и динамического анализа сейсмических данных.
На Баутинской структуре в поровых коллекторах нижненутовских и верхненутовских отложений прогнозируется выявление пластовых-сводовых, тектонически-экранированных газоконденсатных залежей с нефтяными оторочками в интервале м. В разрезе уйнинско-дагинских отложений в интервале глубин м предполагается выявление газокондесатных залежей.
3 Данные передаваемые Заказчиком перед началом работ.
геологразведка» обязуется передать Подрядчику следующие данные:
(i) Исходные сейсмические материалы в формате SEG-D или SEG-Y на жёстком диске;
(ii) полевые навигационные данные в формате Р2/94, обработанные навигационные данные в формате Р1/90, приведенные к MSL или Балтийской системе высот с коррекцией за приливы-отливы, обработанные навигационные данные в формате Р1/90, содержащие записи типа S и значения глубин моря и заглублений с коррекцией за приливы-отливы, детальный сопроводительный реестр навигационных данных;
(iii) рапорта операторов, навигаторов, схемы источников и приемников, использованные в процессе полевых работ, образцы заголовков навигационных данных, детальные описания форматов сейсмических данных, другую сопроводительную документацию;
(iv) прочая геолого-геофизическая информация, которая может быть полезна для обработки;
(v) Техническое задание с рекомендуемым графом обработки и графиком работ.
4 Параметры полевых наблюдений.
Ниже приведены принципиальные параметры съёмок 3Д, отработанных на Аяшском лицензионном участке:
Методика полевых работ 3D на море (1500 км2, 2013 г. проект) |
– полная кратность - не менее 51 |
– размер бина, м - 6,5 × 25 |
– количество линий приема в полосе - не менее 10 |
– интервал между линиями приема, м - 100 |
– количество пунктов приема на линии приема - 408 |
– шаг пунктов приема на линии приема, м - 12,5 |
– шаг пунктов взрыва на линии взрыва, м - 25 |
– шаг дискретизации -2 мс |
– длина записи -6 с |
– ФНЧ -4,6 Гц |
– ФВЧ -206 Гц |
Методика полевых работ 3D на море (625 км2, 2010 г.) |
– полная кратность - 51 |
– размер бина, м - 6,5 × 25 |
– количество линий приема в полосе - 6 |
– интервал между линиями приема, м - 100 |
– количество пунктов приема на линии приема - 408 |
– шаг пунктов приема на линии приема, м - 12,5 |
– шаг пунктов взрыва на линии взрыва, м - 25 |
– шаг дискретизации -2 мс |
– длина записи -6 с |
– ФНЧ -4,6 Гц |
– ФВЧ -206 Гц |
5 Технические требования к обработке данных.
5.1 Персонал Подрядчика
Обработка данных должна выполняться квалифицированным составом, который тщательно изучается Заказчиком на этапе предоставления тендерных документов.
В Таблице 1 приведён список ключевых сотрудников
Заполняется участником запроса предложений согласно документации о запросе предложений
Ключевой персонал Подрядчика для выполнения работ | Кол-во | Ф. И.О. |
Генеральный директор | ||
Главный геофизик | ||
Ответственный исполнитель проекта/менеджер проекта | ||
Геофизики (скоростной анализ) | ||
Геофизики (PostSTM/PreSTM) | ||
И т. д. | ||
5.2 Компьютерные мощности и матобеспечение
Компьютерные мощности и матобеспечение должны полностью соответствовать всем мировым требованиям, обеспечивать высококачественное выполнение всех этапов графа обработки (Пункт 5.4) в требуемые сроки (Пункт 1.4).
Указывается участником запроса предложений согласно документации о запросе предложений
5.3 Контроль качества работ
5.3.1 Контроль качества обработки (QC) является постоянно действующей ответственностью Подрядчика. Цель QC – быть уверенным в требуемом качестве материала, эффективности процедур и параметров обработки при данном качестве материала. Подрядчик обязан выдерживать высокий уровень качества выполняемых работ без участия Заказчика. В случае невозможности обеспечения надлежащего качества работ, Подрядчик обязан проинформировать Заказчика о причинах и согласовать с ним дальнейшие действия.
5.3.2 В процессе работы Подрядчик обязан работать только с заявленными в тендерных предложениях компьютерными мощностями, матобеспечением, составом исполнителей и проч. на всех этапах работ по Договору. Подрядчик должен предоставить План, позволяющий Заказчику убедиться в своевременном и успешном выполнении всех этапов работ и требований по Договору.
5.3.3 Заказчик назначает своего Представителя для выполнения супервизорских функций всех аспектов работ по обработке 3Д согласно данному Договору. Подрядчик обязан обеспечить для Представителя Заказчика одно рабочее место в течение одного рабочего дня один раз в неделю на всё время выполнения работ. На рабочем месте Представитель Заказчика должен иметь возможность выполнять полнофункциональный контроль качества работ, тестирование параметров обработки.
5.3.4 В случае необходимости и запроса Подрядчика, геологоразведка» может назначить одного специалиста для исходной геологической интерпретации работ (для выполнения сейсмогеологического моделирования, построения принципиального структурного каркаса для скоростной модели, проч.).
5.4 Принципиальный граф обработки*
Загрузка данных. Присвоение геометрии
Загрузка полевых данных в формате SEG-D.2. Сверка полученных навигационных данных с данными UKOOA и/или SPS,
ввод геометрии в сейсмограммы; сведение геометрии заполняющих, дополнительных профилей и основной съемки в единый SPS файл, проверка геометрии по теоретическому годографу.
3. Визуализация пунктов взрыва и приема на карте для контроля геометрии.
4. Запись исходных полевых сейсмограмм с присвоенной геометрией на внешний носитель в формате SEG-Y.
5. Построение карты глубин дна и расчет периода ревербераций.
Предварительная обработка сейсмограмм
1. Сигнатурная деконволюция. Амплитудная калибровка данных после деконволюции, форм-фильтр (если требуется), спектральная деконволюция (если требуется).
2. Анализ качества исходных данных по всему объему данных, выбор проблемных участков для тестирования процедур предобработки.
Расчет статистических атрибутов (амплитудных и спектральных) по каждой трассе. Редакция трасс - ручная или автоматическая, с использованием статистических атрибутов.5. Коррекция амплитуд за сферическое расхождение или нелинейная – тестирование и применение.
6. Подавление случайного шума. Тестирование параметров и методов (3Д RNA, проч.) обработки.
7. Подавление линейных волн-помех.
8. Первая итерация скоростного анализа по сетке 2х2 км и получение сумм.
9. Подавление нерегулярных волн-помех по сейсмограммам ОГТ.
10. Подавление кратных волн-помех по регулярной геометрии.
11. Второй скоростной анализ по сетке 1х1 км и получение сумм.
12. Подавление остаточного фона кратных волн-помех и остаточного фона нерегулярных помех.
Окончательный скоростной анализ (500х500 м). Суммирование с итоговыми скоростями, мьютингом и фильтрацией. Тестирование и QC. Запись сейсмограмм (с мьютингом и NMO) в формате SEG-Y на жёсткий диск. Запись суммированных данных в формате SEG-Y на жёсткий диск.Миграция после суммирования. Обработка данных после суммирования.
1. Временная миграция 3Д после суммирования. Алгоритм предлагается и указывается участником запроса предложений.
2. Подавление линейного и нелинейного когерентного и случайного сейсмического шума. Тестирование процедур подавления (LPS, FK, Tau-p dip filtering, FXY-деконволюция) и параметров.
3. Запись суммированных данных 3Д PostSTM в формате SEG-Y на жёсткий диск.
4. Спектральное отбеливание в окне не менее 1-1,5 секунд. Тестирование параметров.
5. Запись суммированных данных 3Д PostSTM в формате SEG-Y на жёсткий диск.
Миграция во временной области до суммирования. Обработка данных после суммирования.
Регуляризация сейсмограмм по удалениям. Тестирование параметров. Подавление случайного шума. Тестирование параметров и процедур подавления (3-D Common Offset RNA, проч.). Временная миграция 3Д до суммирования Кирхгоффа. Алгоритм предлагается и указывается участником запроса предложений. Анализ остаточных кинематических сдвигов по сейсмограммам после 3Д временной миграции до суммирования. Внешний мьютинг. Запись сейсмограмм 3Д PreSTM и итоговых скоростных кубов 3Д PreSTM (RMS, Interval Dix) в форматах SEG-Y и.txt на жёсткий диск. Запись карт фактической кратности сейсмограмм 3Д PreSTM на временах 0,8; 1,1; 1,4 секунд в формате.txt на DVD. Получение окончательного временного куба мигрированных данных. Обработка после суммирования. Тестирование процедур подавления (LPS, FK, Tau-p dip filtering, FXY-деконволюция) и параметров. Запись суммированных данных 3Д PreSTM в формате SEG-Y на жёсткий диск.Обработка AVO и др.
1. Расчёт следующих AVO-кубов
a. R0
b. Gradient
c. Угловые суммы
i. 0-25 о
ii. 0-10о
iii. 5-15 о
iv. 10-20 о
v. 15-25 о
vi. 20-30 о
2. Расчёт куба когерентности
3. Запись AVO-кубов и куба когерентности в формате SEG-Y на жёсткий диск.
*Дополнительно Подрядчик приводит последовательность действий и процедур, направленных на получение единого куба сейсмических данных 3Д объёмом порядка 2125 км2 согласно целям и составу работ (Пункт 1) и отражает их в Пункте 5.4 и в Календарном Плане в Дополнительных работах/объединение данных.
Предлагается и указывается участником запроса предложений.
5.5 Тестирование параметров и дополнительные процедуры
5.5.1 Все результаты тестирования должны включать в себя как общий анализ сейсмического поля, так и непосредственно анализ принципиального целевого интервала (Пункт 2).
5.5.2 Подрядчик обязан выполнять стандартные широко применяемые в индустрии тесты параметров процедур обработки в ходе работ, а также свои уникальные собственные технологии, направленные на повышение качества итогового результата, достижений целей и решения геологических задач на данном проекте.
5.5.3 Если Подрядчик видит необходимость, он может предлагать альтернативные процедуры обработки. Подрядчик обязан предлагать Заказчику в рабочем порядке наиболее полезные и эффективные современные алгоритмы и параметры обработки. При этом Подрядчик должен продемонстрировать их эквивалентность/лучшую эффективность (зависит от конкретной ситуации), согласовать их применение с Заказчиком.
5.5.4 В случае 10%-ого превышения трудозатрат на дополнительные тестирование и процедуры (см. Пункт 12.2 Договора), Подрядчик имеет право предложить Заказчику дополнительное тестирование и применение дополнительных процедур по стоимости, согласно листу расценок указанной в Ценовом Приложении, предоставляемом на этапе тендера в коммерческом предложении и отражает их в Пункте 5.4 и в Календарном Плане (Приложение ) в Дополнительных работах/объединение данных. Указывается участником запроса предложений согласно документации о запросе предложений.
5.5.5 Подрядчик обязан отражать все результаты тестирования во время рабочих встреч (Пункт 6) с Представителем Заказчика и Заказчиком на экране и в ясной и понятной отчётной и презентационной форме. Кроме этого, все результаты тестирования должны быть отражены в итоговом отчёте.
6. Отчётность.
Подрядчик обязан помогать Заказчику контролировать ход выполнения работ по Договору, их соответствие срокам и бюджету, информативно и своевременно информировать Заказчика о результатах работ.
6.1 Подрядчик обязан предоставлять Заказчику краткие еженедельные сводки-отчёты о ходе работ на всех этапах работ в цифровых форматах Word и PDF. Еженедельные отчёты высылаются Заказчику каждый четвёртый день недели (Четверг) не позднее 16 ч. 00 мин. московского времени.
6.2 Подрядчик обязан предоставлять Заказчику детальные ежемесячные отчёты о выполненных работах в цифровых форматах Word и PDF. Ежемесячный отчёт должен быть принят и завизирован Представителем Заказчика и выслан Заказчику не позднее 5-ого дня следующего после отчётного месяца.
6.2.1 В случае отказа Представителя Заказчика от ежемесячной приёмки выполненных работ, Заказчик направляет Подрядчику мотивированный отказ с перечнем необходимых доработок и сроков их выполнения.
6.2.2 Доработки, указанные в мотивированном отказе Заказчика от приёмки выполненных работ, производятся Подрядчиком за свой счет с предварительным согласованием изменений в Календарном Плане. В случае если изменения Календарного Плана оказываются существенными для Заказчика, Заказчик информирует об этом Подрядчика и в дальнейшем может применить штрафные санкции. При повторном нарушении сроков Календарного Плана, Заказчик вправе прекратить работу, согласно пункту 2.4.3 Договора.
6.3 Подрядчик обязан предоставить Заказчику заключительный отчёт о выполненных работах в цифровых форматах Word и PDF, графический материал в цифровых форматах ArcGIS и cdr.
6.3.1 Заключительный отчёт должен содержать
a. краткую общую информацию об участке работ,
b. сроки и граф обработки,
c. сейсмогеологические условия работ, описание качества исходных данных,
d. комментарии по поводу методики и параметров полевых наблюдений для решения геологических задач, включая принципиальный целевой интервал, с детальным перечнем проблем и путей их исключения в дальнейшем,
e. детальное последовательное описание процедур и параметров обработки, включая тестирование и обоснование выбора процедур и параметров,
f. отдельно выделить и прокомментировать ключевые этапы обработки, которые стали наиболее критическими в работах,
g. выводы и рекомендации
h. другое
6.3.2 Заключительный отчёт должен быть подготовлен в трёх экземплярах, содержать рисунки и графические приложения на бумажном (3 экз.) и цифровом (3 экз.) носителях (текст в форматах MS WORD и PDF, рисунки и графические приложения в форматах ArcGIS и cdr), полностью соответствовать требованиям ГОСТ «Отчет о геологическом изучении недр. Общие требования к содержанию и оформлению. ГОСТ ». М., 2009. и «Методических рекомендаций по учету, хранению и передаче фондовой информации на машинных носителях», МПР России, Росгеолфонд, 1997;
7 Передача результатов обработки.
7.1 В результате цифровой обработки Заказчику передаются все результаты обработки (кубы данных до и после миграции во временном масштабе) и исходные данные с введенной в заголовки геометрией в формате SEG-Y, указанные в графе обработки (Пункт 5.4) и представленные в Таблице 7.1 ниже.
Таблица 7.1
Данные | Устройство | Кол-во |
Сейсмограммы после обработки до суммирования (SEG-Y) | Жёсткий диск | 3 |
Куб 3Д до миграции (SEG-Y) | Жёсткий диск/DVD | 3 |
Куб 3Д PostSTM без спектрального отбеливания (SEG-Y) | Жёсткий диск/DVD | 3 |
Куб 3Д PostSTM со спектральным отбеливанием (SEG-Y) | Жёсткий диск | 3 |
Сейсмограммы 3Д PreSTM (SEG-Y) | Жёсткий диск | 3 |
Скорости 3Д PreSTM RMS (SEG-Y, .txt.) | Жёсткий диск/DVD | 3 |
Скорости 3Д PreSTM Interval Dix (SEG-Y, .txt.) | Жёсткий диск/DVD | 3 |
Куб 3Д PreSTM | Жёсткий диск/DVD | 3 |
Шесть (6) угловых кубов (SEG-Y) | Жёсткий диск/DVD | 3 |
Кубы R0 и Gradient (SEG-Y) | Жёсткий диск/DVD | 3 |
Куб когерентности (SEG-Y) | Жёсткий диск/DVD | 3 |
Карта бинов | Жёсткий диск/DVD | 3 |
Карты фактической кратности сейсмограмм 3Д PreSTM на временах 0,8; 1,1 и 1,4 сек. (.txt) | Жёсткий диск/DVD | 3 |
Итоговый отчёт, итоговая презентация | Жёсткий диск/DVD/бумага | 3 |
7.2. Одна копия поэтапно (согласно графу обработки) передаётся заказчику по адресу:
геологоразведка»
Управление по организации геологоразведочных работ на шельфе (г. Москва)
Научный проезд, г. Москва
Российская Федерация, 117246
(контактное лицо будет уточнено к моменту передачи)
Вторая и третья копия формируются до приёмки материалов Заказчиком. После презентации о выполненных работах и получении уведомления от Заказчика по электронной почте эти копии высылаются в банк данных и Росгеолфонд (адреса и контактные лица будут уточнены к моменту передачи).
Информация о получении этих данных должна быть включена в итоговый отчёт по обработке и включена в итоговый акт приёмки работ.
8. Сроки проведения работ:
Начало работ: IV квартал 2013 г.
Окончание работ: II квартал 2014 г.
Сдача отчета в фонды: III квартал 2014 г.

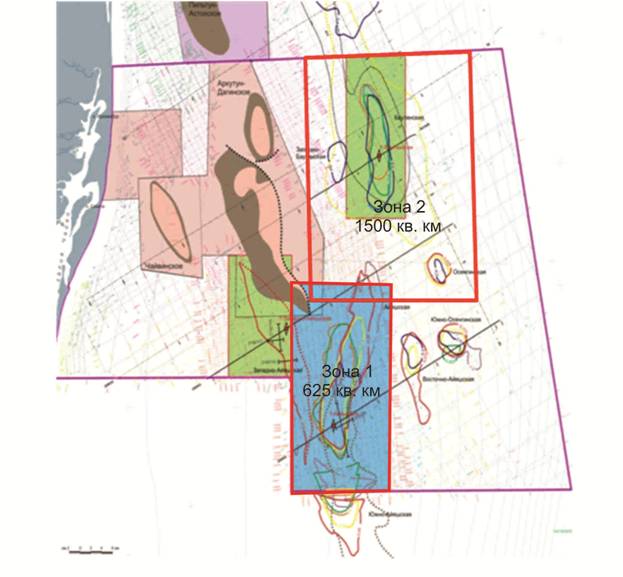

Рисунок 1. Схема покрытия Аяшского ЛУ сейсморазведкой 3Д.
