УТВЕРЖДАЮ:

Директор

здоровья»

__________________

«____» _______________ 2012г.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Оборудование «Источник Здоровья» для бытовой

очистки и выдачи воды.

Модель: ИЧВ-УК 08-2000

(торговый автомат)

ТУ

Свидетельство о государственной регистрации

№ RU.67.CO.01.013.E.001977.03.12.

от 01.01.2001г.

Разработал:

«14» марта 2012г.

Воронеж - 2012

$F:\РАБОТА2\Работа\РЕКЛАММА\Киоски\киоск$ Инструкция

Во избежание несчастных случаев и исключения поломок необходимо внимательно ознакомиться данным руководством. В конструкции автомата, комплекте поставки могут быть изменения, не ухудшающие качество, не включенные в данное руководство.

Содержание.

1. Назначение изделия

2. Общее описание

3. Технические характеристики

4. Комплект поставки

5. Конструкция торгового автомата

6. Режимы и алгоритм работы ИЧВ-УК 08-2000

7. Логика работы устройства выдачи вода

8. Меры предосторожности

9. Монтаж автомата

10. Первый запуск автомата

11. Спецификация блоков санитарной обработки, подачи и доочистки воды

12. Этапы технологического процесса по санитарной обработке резервуара в процессе работы торгового автомата

13. Электрическая схема ИЧВ-УК 08-2000

14. Этапы технологического процесса по очистке, обеззараживанию и подаче питьевой воды из бака

15. Санитарная обработка емкости и трубопроводов

16. Возможные неисправности и способы их устранения

17. Указание по поверке

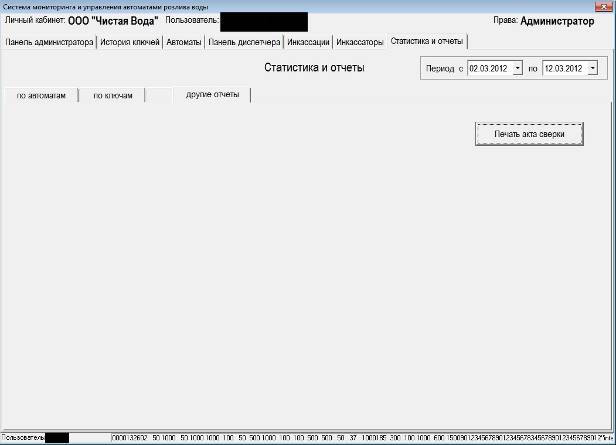

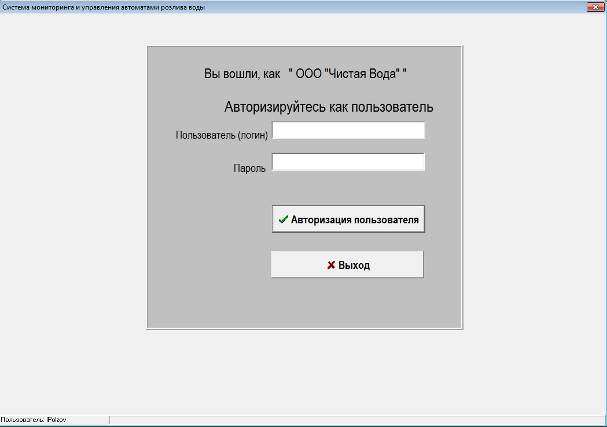

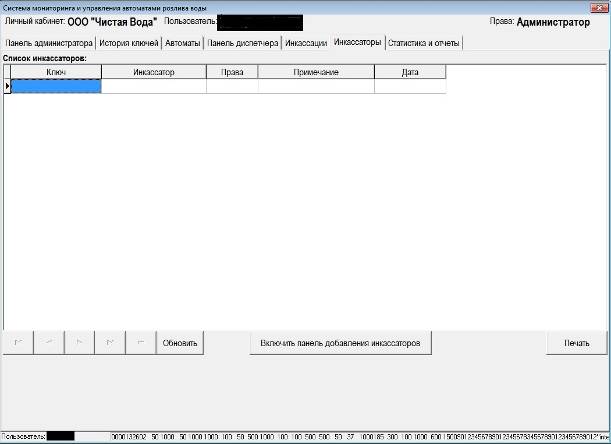

18. Биллинговая система

1. Назначение

Настоящий автомат, является торговым оборудованием и предназначен для продажи привозной питьевой воды в розлив в потребительскую тару стандартных размеров. Основной задачей автомата является обеспечение потребителей чистой питьевой водой, круглосуточно и в автоматическом режиме.

НЕ нашли? Не то? Что вы ищете?

Особенностью данного автомата является возможность отпускать воду, как за наличный расчет, так и по специальным ключам идентификаторам, которые могут раздаваться среди определенных категорий населения, для обеспечения их качественной питьевой водой на льготных условиях.

В чрезвычайных ситуациях, имея резервуар на 2000 литров и систему дополнительной очистки и обеззараживания, а также возможность оперативно перейти в режим бесплатной раздачи воды, автомат является безопасным альтернативным источником питьевого водоснабжения населенных пунктов.

Автомат оснащен автоматической системой обеззараживания емкости озоном, что обеспечивает безопасность хранения питьевой воды в резервуаре.

Интуитивно понятный интерфейс с голосовым информатором легко и быстро осваивается потребителем.

Автомат имеет компактные размеры и эстетично впишется в современную архитектуру города, при необходимости, гладкая поверхность автомата позволяет нанести рекламный материал, изменив полностью его внешний вид.

2. Общее описание

- Торговый - автомат имеет антивандальный корпус, резервуар и систему розлива воды в тару потребителя за наличный и безналичный расчёт с функцией пополнения баланса.

- Торговый - автомат имеет удобный интуитивно понятный интерфейс, все настройки автомата производятся удаленно, через Интернет, посредством клиентского ПО биллинговой системы*.

- Торговый - автомат может принимать купюры 10-1000 руб., монеты 1руб.- 10 руб., а также оплата принимается через ключи идентификаторы. Есть возможность настройки бонусных и дисконтных
программ.

- Для учета платежей применяется энергонезависимый не обнуляемый счетчик.

- Инкассация производится с помощью специального ключа инкассатора, который является ключом доступа к автоматам.

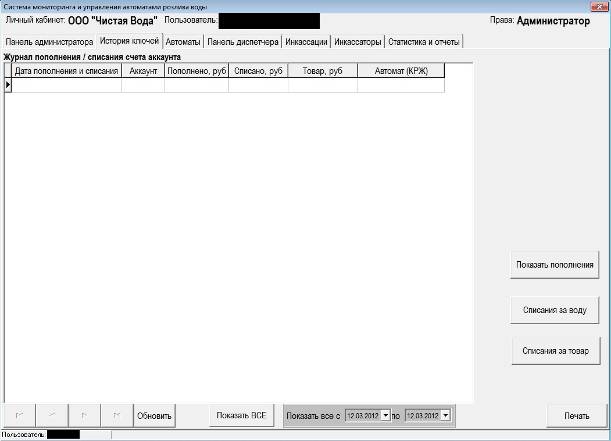

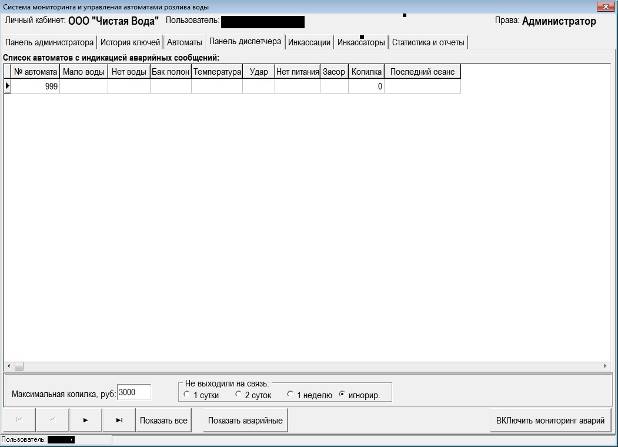

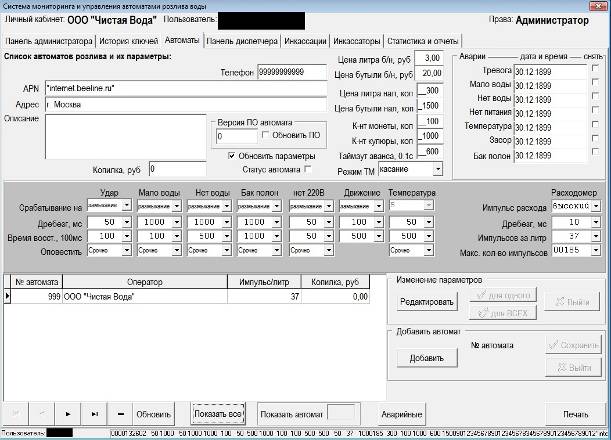

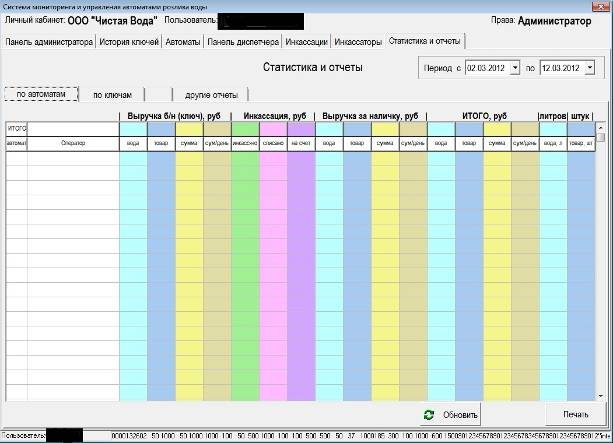

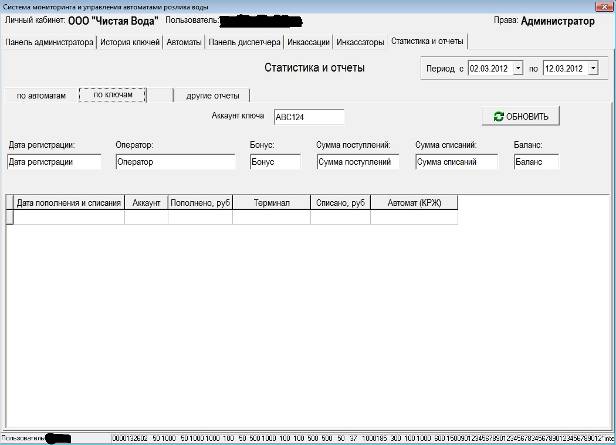

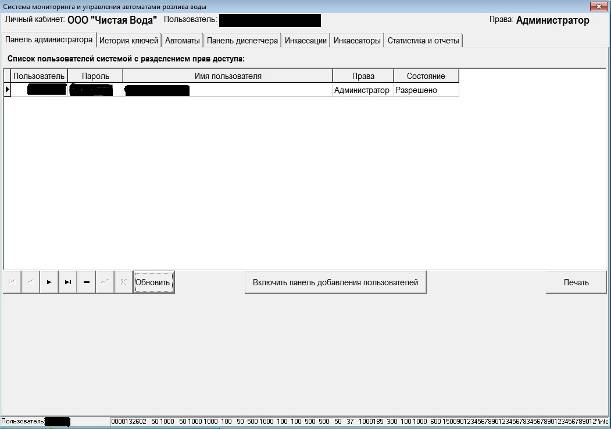

- Удаленный мониторинг посредством клиентского ПО биллинговой системы позволяет удаленно отслеживать работу автомата по следующим параметрам: полная информация об инкассациях, данные о накопленной денежной сумме в автомате, блокировка и разблокировка автомата, необходимость заправки баков, срабатывание датчиков (удара, температуры и засора). Кроме того клиентское ПО позволяет удаленно изменять настройки автомата, возможно вывести на пульт охраны, через GPRS канал, отслеживать статистику продаж.

- Торговый - автомат оснащен автоматической системой озонирования баков, образуя при этом озоновую подушку в незаполненной части бака, что предотвращает размножение микробов. Разливной носик, спрятан в специальном туннеле из нержавеющей стали.

- Торговый - автомат оборудован дополнительно финишной очисткой, посредством которой убираются посторонние привкусы и запахи с помощью активированного угля с нанесением серебра и финишной бактерицидной обработкой воды УФ стерилизатором.

- Общая полезная емкость торгового - автомата составляет 2000 литров.

3. Технические характеристики

1. Подключаемое напряжение 220 В.

2. Подключаемая мощность 2.0 кВт.

3. Диапазон рабочих температур -30 оС - +35 оС

4. Габаритные размеры ш-г-в: 460.

5. Масса (сухая) 280 кг.

6. Масса (полная) 2280 кг.

7. Общая площадь 1,9 м2

8. Степень огнестойкости – III.

9. Класс функциональной пожарной опасности – ф 3.1

10. Класс конструкционной пожарной опасности – СО

4. Комплект поставки

Наименование	Ед. измерения	Количество
Емкость утепленная пищевая 2000л.	Компл.	1
Автомат для продажи и розлива воды в тару потребителя	Компл.	1
Электросчетчик	Шт.	1
УФ-лампа	Шт.	1
Водосчетчик	Шт.	1
Фильтр угольный	Шт.	1
Компрессор	Шт.	1
Озонатор	Шт.	1
Насос	Шт.	1
Греющее устройство	Шт.	1
Монтажное крепление	Шт.	1
Техническая документация

5. Конструкция торгового автомата

Торговый автомат для продажи привозной воды в розлив в тару покупателя состоит из восьми основных частей:

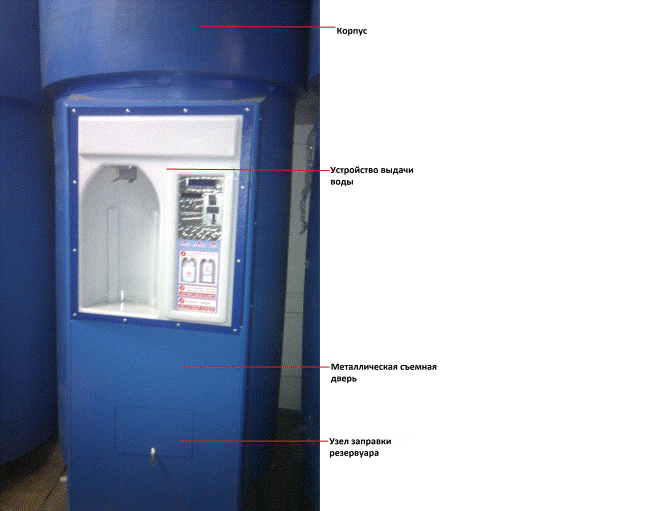

5.1. Внешний корпус: представляет собой цилиндр с металлическим коробом под установку устройство выдачи воды. Внешний корпус выполнен из формованного пластика синего цвета, толщиной 12 мм, стойкого к внешним физическим и химическим воздействиям и УФ облучению.

5.2. Резервуар для воды: представляет собой цилиндрическую емкость, находящуюся внутри внешнего корпуса, выполненную из пищевого полиэтилена толщиной 12 мм. Дно емкости имеет специальный скос, что позволяет полностью опустошать емкость. Внизу резервуара находится отвод для воды и отвод для воздуха, озона и водоотвод от переполнения. В резервуар встроены датчики контролирующие объем воды.

Резервуар имеет объем 2000 литров.

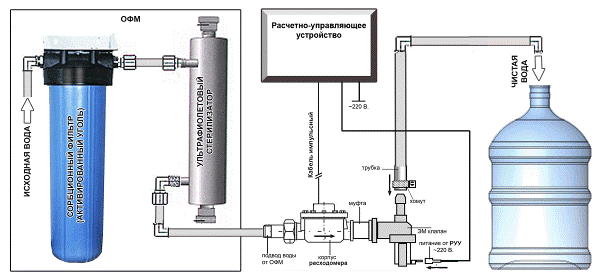

5.3. Устройство выдачи воды: представляет собой устройство, включающее в себя узел управления и связи, узел оплаты, узел дозирования, узел розлива, узел информации, и запорное устройство. Устройство выдачи воды устанавливается на двери короба внешнего корпуса, которая выполнена из прочного металла окрашенного порошковой краской, на которой установлена декоративная накладка, выполненная из ударопрочного монолитного поликарбоната белого цвета. Зона розлива выполненная из нержавеющей стали представляет из себя U-образный держатель бутылей (бутыль подвешивается под горлышко) и глубоко расположенный разливной носик исключающий соприкосновение с ним бутылей.

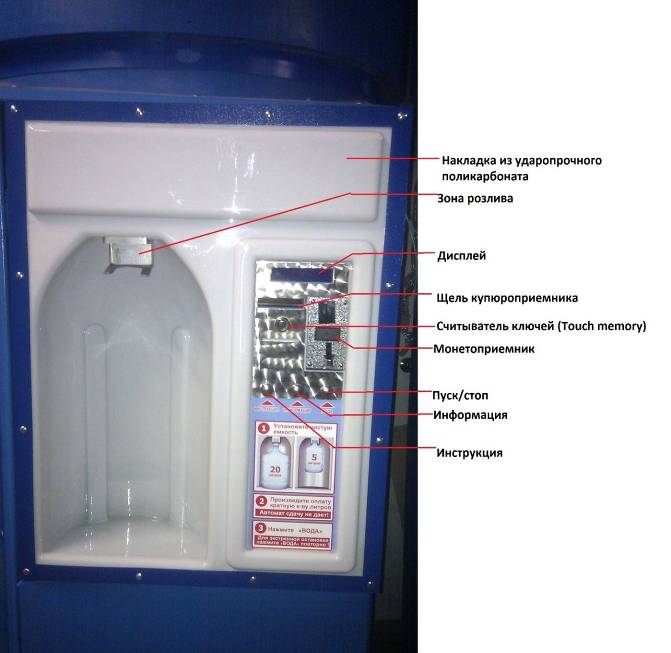

5.4. Устройство выдачи воды (внешняя сторона).

Устройство выдачи воды (внутренняя сторона).

5.5. Блок санитарной обработки: состоит из специальной распределительной арматуры, генератора озона, компрессора и управляющей автоматики.

5.6. Оборудование термоконтроля: состоит из тепловентилятора, установленного в нижней части автомата, термодатчиков, резистивного термокабеля для обогрева отдельных патрубков и узлов, вспененного утеплителя находящегося между внешним корпусом и резервуаром, толщиной не менее 100мм.

5.7. Блок подачи и доочистки воды: Состоит из насоса, угольного фильтра, УФ стерилизатора.

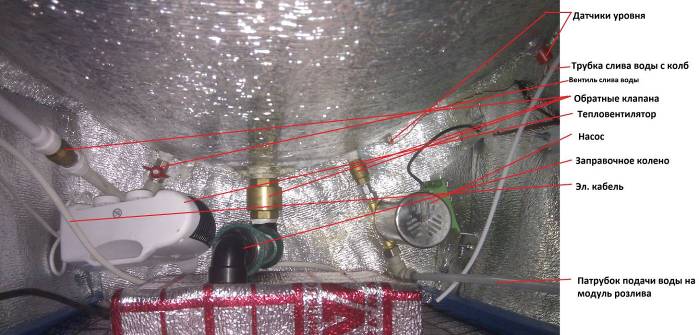

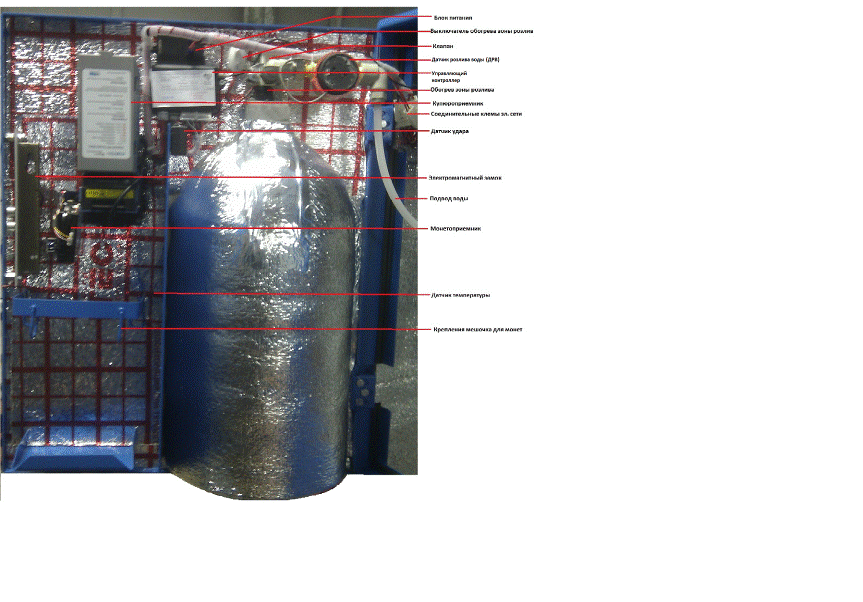

Внутреннее оснащение автомата (фото 1)

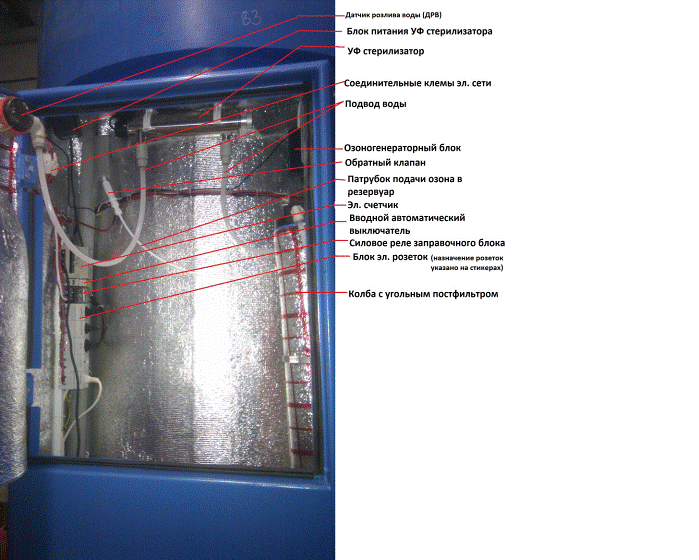

Внутреннее оснащение автомата (фото 2)

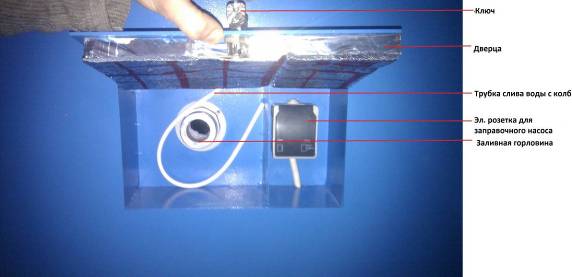

5.8. Узел заправки резервуара: Установлен в нижней части короба модуля розлива, имеет в своем составе розетку-автомат для подключения транспортной помпы, быстроразъемное соединение (заливная горловина) 1 ½ ", запорную и трубопроводную арматуру. Узел защищен металлической дверью с замком.

Узел заправки киоска

(вид сверху)

1. Резервуар киоска

2. Труба 2"

3. Обратный клапан

4. Быстро разъемное соединение (БРС) 1 ½ " (типа «КАМЛОК»

5. Розетка (Для подключения насоса, до 2кВт.. Питание в розетке отключается автоматически при наполнении резервуара)

Схема узла заправки.

5.9. Монтажное крепление: «С»-образный металлический уголок с монтажными отверстиями для крепления торгового автомата к площадке фундамента.

6. Режимы и алгоритм работы ИЧВ –УК 08-2000:

6.1. Отпуск воды за наличный расчет.

6.1.1. Установить емкость.

6.1.2. Внести сумму кратную количеству литров. На дисплее отразится внесенная сумма.

6.1.3. Для подачи воды нажать кнопку «пуск/стоп». Во время подачи воды на дисплее отразится списывание внесенной суммы.

6.1.4. Для принудительной остановки подачи воды нажать кнопку «пуск/стоп».

6.1.5. Для продолжения подачи воды нажать кнопку «пуск/стоп».

Внимание: минимальный отпускной объем - 1 литр*. Автомат списывает внесенную сумму кратно 1 литру. Если внесенная сумма некратна литрам, то автомат остановит подачу воды в момент остатка внесенной суммы меньшей цены 1 литра. Остаток сохраняется в течении 2х минут* после чего списывается. Информация о списанных суммах сохраняется в базе данных оператора сети и по требованию может быть возвращена покупателю. Остаток можно пополнить до суммы кратной литрам и продолжить подачу воды. Обладатель личного магнитного идентификатора (далее ключа) может перенести остаток средств на свой баланс, прислонив ключ к считывателю ключей. В случае принудительной остановки подачи воды нажатием кнопки «пуск/стоп» автомат считает выданным тот объем воды, на который уже списан баланс.

Максимальная доза разовой выдачи 5 литров*. Для покупки воды большего объема необходимо после остановки автоматом подачи воды, нажать кнопку «пуск/стоп».

Автомат может остановить подачу воды в следующих случаях:

- Закончились деньги либо оставшаяся сумма меньше цены одного литра.

- В автомате нет воды

- Отпущена максимальная разовая доза выдачи.

6.2. Проверка баланса на ключе.

Прислоните ключ к считывателю ключей. В течении 4х секунд* на дисплее будет отражаться сумма баланса.

6.3. Отпуск воды за безналичный расчет.

6.3.1. Установить емкость.

6.3.2. Прислонить ключ к считывателю ключей. На дисплее отразится сумма баланса, в течении 4х секунд*

6.3.3. Нажать кнопку «пуск/стоп» для подачи воды. Во время подачи воды на дисплее отразится списывание суммы баланса.

6.3.4. Для принудительной остановки подачи воды нажать кнопку «пуск/стоп».

6.3.5. Для продолжения подачи воды нажать кнопку «пуск/стоп» в течении 4х секунд*, либо повторить всю операцию с самого начала.

Внимание: минимальный отпускной объем - 1 литр. Автомат списывает внесенную сумму кратно 1 литру. В случае принудительной остановки подачи воды нажатием кнопки «пуск/стоп» автомат считает выданным тот объем воды, на который уже списан баланс. Максимальный разовый объем выдачи - 5 литров*. Для покупки воды большего объема необходимо в течении 4х секунд* после остановки автоматом подачи воды, нажать кнопку «пуск/стоп» или повторить операцию сначала.

6.4. Пополнение баланса ключа.

6.4.1. Внести сумму. На дисплее отразится внесенная сумма.

6.4.2. Прислонить ключ к считывателю ключей, аванс автоматически перейдет на баланс ключа.

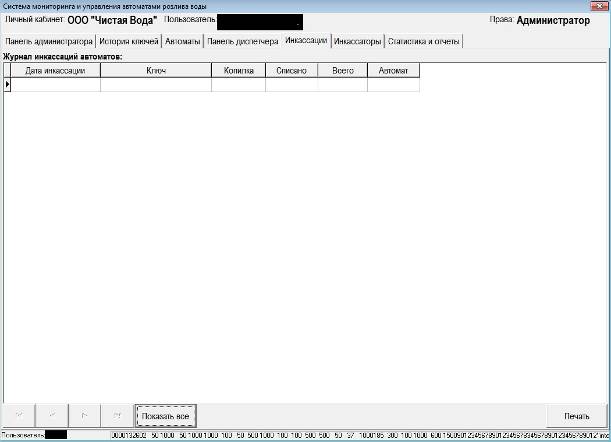

6.5. Инкассация

6.5.1. Для получения информации о наличии и количестве денег в копилке, кратковременно (не более 2х секунд) прислонить ключ инкассатора к считывателю ключей. На дисплее отразится накопленная сумма в автомате.

6.5.2. Для инкассации прислонить ключ инкассатора к считывателю ключей и удерживать его долее 2х секунд. Если ключ инкассатора зарегистрирован в Вашей базе данных биллинговой сети, то с удаленного сервера поступит сигнал на управляющий контроллер автомата и электромеханический замок откроется. Информация об инкассациях передаётся на удаленный сервер.

6.6. Режим «off-line» В случае некорректного соединения с удаленным сервером автомат способен производить отпуск воды только за наличный расчет. В этом случае на дисплее будет отражаться «внесите аванс».

При работе в режиме «off-line», каждые 13 минут автомат будет делать попытку выхода на связь с удаленным сервером.

*Данные значения установлены в автомате по умолчанию и при желании корректируются.

7. Логика работы устройства выдачи вода

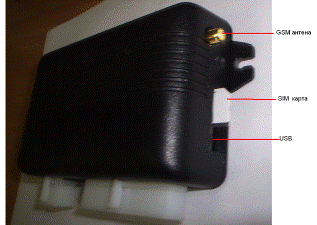

Всеми процессами ИЧВ –УК 08-2000 управляет контроллер KRG-UNY. При поднесении ключа к считывателю или при оплате наличными, контроллер из ждущего режима переходит в активный режим. При нажатии кнопки пуск/стоп электромагнитный клапан открывается и начинается раздача воды, одновременно с этим включается насос. Количество жидкости контролируется датчиком розлива воды (ДРВ) передающим импульсы в управляющий контроллер. После того как необходимое количество жидкости, которое соответствует определенному числу импульсов прошло через ДРВ, контроллер отключает электромагнитный клапан и насос

Алгоритм работы котроллера.

Внесите аванс /

Прислоните ключ

ТМ и МКП включены

Касание ключом Внесен аванс

Подождите…

Запрос ключа в базе

ТМ и МКП отключены

Остаток суммы:

ХХ руб.

Ждем период таймера сброса аванса

Ключа нет

«1»

Замените ключ

Ждем 4 секунды

Ничего не происходит

Мало денег

Ключ есть

Ключ АВС123

Остаток ХХ л

ТМ и МКП включены

Ждем 5 секунд

Клапан закрыт

Клапан закрыт. Кнопка «Пуск» и «Бутылка» откл.

Касание новым ключом

Ничего не происходит

Внесен аванс «БУТЫЛКА»

Подождите…

Пополнение ключа в базе

ТМ и МКП отключены

Списать цену бутылки.

Нет ответа

Импульс

Есть ответ

Клапан закрыт. Вкл. аудио файл. Кнопка «Пуск/стоп» и «Бутылка» откл.

Остаток ноль «ПУСК»

ТМ и МКП отключены. Посылка запроса на списание цены бутылки.

«БУТЫЛКА» Да

Есть ответ

Нет

Импульс Нет

«ПУСК»

ТМ и МКП отключены

Если не новый ключ – открыть клапан и долить остатки

«1» Касание ключом

ТМ и МКП отключены. Посылка запроса на списание одного литра.

Подождите…

Пополнение ключа в базе

ТМ и МКП отключены

Нет

Пополнение Ок Нет ответа

Есть ответ

Нет ключа в базе

ТМ и МКП отключены. Клапан открыт. Налив литра.

АЛГОРИТМ 1:

Кнопка «ПУСК» удерживается и остаток не 0 литров и не превышено max допустимое кол-во литров?

АЛГОРИТМ 2:

Кнопка «ПУСК» («СТОП») не нажата и остаток не 0 литров и не превышено max допустимое кол-во литров?

Да Нет

ТМ и МКП отключены

Клапан закрыт

Перезагрузка

БЛОК СХЕМА ПОДКЛЮЧЕНИЯ КОНТРОЛЛЕРА

8. Меры безопасности:

8.1. ИЧВ –УК 08-2000 является сложным техническим устройством, обслуживание которого производится только специалистами аккредитованной производителем сервисной службы. При эксплуатации ИЧВ –УК 08-2000 необходимо проводить регулярный его осмотр не менее одного раза в неделю проводить поверку в соответствии с пунктом 16 настоящей инструкции. При обнаружении неисправности, подтёков и не герметичности соединений необходимо обесточить установку, и обратится в сервисную службу.

7.1.1 Оборудование ИЧВ-УП отвечает требованиям Технического регламента ограничения использования некоторых опасных веществ в электрическом электронном оборудовании.

Не допускается попадание воды на электрические части аппарата.

При попадании воды на токоведущие части установки необходимо обесточить аппарат и продуть всё сжатым воздухом до полного удаления воды.

Не допускается использовать заправочные насосы обладающие мощностью подачи воды свыше 200 литров в минуту!

При скачках сетевого напряжения (выше 230В) необходимо установить дополнительную защиту от перенапряжения.

9. Монтаж торгового автомата:

ВНИМАНИЕ! Автомат должен устанавливаться в зоне уверенного приема сотовой сети!

9.1. Торговый автомат устанавливается на твердую (асфальт, бетон), ровную, горизонтальную площадку или на специально подготовленный фундамент.

(Рекомендация по устройству фундамента)

Фундамент для киоска выполняется из бетона М 100 площадью от 2 кв/м. Установка фундамента (отливка) производится на участке, согласованном с городскими службами. После разбивки фундамента на местности необходимо снять растительный слой почвы и сделать подсыпку из смеси песка и щебня. Затем устанавливается опалубка после чего производится армирование и заливка по выставленным при помощи уровня или нивелира маякам. Конечным этапом производится железнение бетона. На период схватывания бетона желательно закрыть его щитами от вандалов. Через 5-7 дней (в зависимости от температуры и погодных условий) можно производить монтаж киоска.

У основания киоска, по периметру устанавливается монтажный «С»-образный уголок для крепления киоска к опалубке с помощью анкерных болтов.

9.2. Установленный на площадку автомат при помощи монтажного крепления крепится анкерами к фундаменту.

10. Первый запуск автомата.

10.1. Через специальное отверстие с установленной трубкой (гусак), находящееся на крыше автомата, заводится внешнее питание автомата и подключается к электросчётчику. Вводное отверстие герметизируется силиконом.

10.2 . Установите в контроллер активированную sim-карту (для того что бы активировать новую sim-карту с нее должен быть выполнен минимум один платный звонок) (срез установленной sim-карты находится в правом верхнем углу). Для корректного соединения с удаленным сервером на sim-карте должен быть положительный баланс, активирован выход в сеть Интернет, удален pin-код. По умолчанию контроллер настроен на работу с оператором сотовой сети «Билайн». В случае если возникает необходимость использовать sim-карты другого оператора, необходимо послать

на sim-карту с обычного телефона (не смартфон) смс следующего содержания:

Для оператора «МТС»

Apn:”internet. *****” (в конце сообщения необходимо поставить один пробел!)

Для оператора «Мегафон»

Apn:”internet” (в конце сообщения необходимо поставить один пробел!)

10.3. Включите вводной автоматический выключатель. На датчике расхода воды ДРВ должна включиться индикация. На ЖК-дисплее, в передней части корпуса, отобразиться информация об автомате (ID номер автомата и версия ПО автомата). Дверцу автомата не закрывать! Далее необходимо сообщить в сервисную службу компании «Ключ Здоровья» ID автомата и телефонный номер sim-карты для активации подключения автомата к удаленной базе данных биллинговой системы.

10.4. Дождитесь соединения с сервером ( на дисплее отразится надпись «подождите». В зависимости от необходимости первичного обновления версии ПО управляющего контроллера, время соединения с удаленным сервером может длиться от 10 секунд до 3х минут. При корректном соединении с удаленным сервером на дисплее появится надпись «прислоните ключ/внесите аванс» (автомат готов к работе).

10.5. Перед первым заполнением емкости рекомендуется произвести первичное озонирование емкости: Подайте 220v на озонатор и компрессор, для этого в блоке розеток вставьте тройник розетку с надписью «220v» и вставьте в нее две электрические вилки (озонатора и компрессора) (в штатном режиме они вставлены в розетки с соответствующими надписями). Первичное озонирование проводится в течении трех часов после чего верните вилки в штатные розетки.

10.6. Вставьте в колбу угольного фильтра картридж (поставляется в комплекте) предварительно сняв с него полиэтиленовую упаковку. Через узел наполнения ёмкости произведите наполнение резервуара автомата водой. Торговый автомат заправляется водой из автомобиля-водовоза, оборудованного автоцистерной и заправочной станцией включающей в себя насос соединенный с заправочным шлангом и проводами для подключения насоса к электрической сети. Ёмкость автомобиля-водовоза соединяется с заливной горловиной киоска заправочным шлангом, насос включается в электрическую розетку находящуюся в непосредственной близости от штуцера бака на торговом автомате (см описание пункт 5.8. «узел заправки резервуара». В момент срабатывания датчика «бак полон» торговый автомат прекращает подачу электричества на насос и заправка торгового автомата прекращается. Цистерна и шланги автомобиля должны быть сделаны из материалов применяемых в пищевой промышленности. Узлы разъёмов шланга и штуцеров перед и после каждой заправки необходимо обрабатывать дез. раствором и зачехлять.

10.6.1. Открыть дверь узла заправки

10.6.2. Установить БРС шланга в БРС узла заправки

10.6.3. Вставить вилку питания насоса автоцистерны в розетку узла заправки

10.6.4. Открыть дверь узла заправки

10.6.5. Установить БРС шланга в БРС узла заправки

10.6.6. Вставить вилку питания насоса автоцистерны в розетку узла заправки

10.6.7. Если уровень воды в резервуаре ниже максимального, включится насос и заполнит емкость водой до максимального верхнего уровня, после чего автоматически отключится.

10.6.8. Отсоединить вилку насоса автоцистерны от розетки узла заправки

10.6.9. Отсоединить БРС шланга от БРС узла заправки. Обратный клапан исключает вытекание воды из автомата.

10.6.10. Слить остаток воды из заправочного шланга и обработав его дезинфицирующим раствором, зачехлить.

10.6.11.

Закрыть дверь узла заправки.

10.6.12. Воспользовавшись сервисным ключом с положительным балансом слить 50 литров воды через устройство выдачи воды для первичной промывки угольного фильтра.

10.7. Прислоните для проверки автомата ключ с положительным балансом, либо вставьте купюру в купюроприёмник и проверьте работу ИЧВ –УК 08-2000 в режимах 1,2,3.

Режим «1» ожидание :

- на дисплее горит надпись «прислоните ключ /внесите аванс»

- электромагнитный клапан закрыт

- кнопка «пуск/стоп» не активна

Режим «2» активный (удачное считывание ключа или произведён наличный расчёт)

- на дисплее отражается денежный баланс

- электромагнитный клапан закрыт

- кнопка «пуск/стоп» активна

Режим «3» отпуск воды (нажать кнопку «пуск/стоп»)

- на дисплее отражается списание баланса

- электромагнитный клапан открыт (идет розлив воды)

- при повторном нажатии кнопки «пуск/стоп» электромагнитный клапан закрывается, подача воды прекращается (повторное нажатие продолжит цикл)

10.8. При работе в «режиме 3» отпуск воды, на датчике расхода воды начнёт мигать индикатор оранжевого цвета, показывая отправку импульсов на управляющий контроллер. 10.9. При эксплуатации аппарата в зимнее время, для исключения обледенения рекомендуется включать обогрев зоны розлива. Обогрев зоны розлива включается выключателем (см. фото «устройство выдачи воды (внутренняя сторона)»). Для поддержания в зимнее время в автомате температуры воздуха в диапазоне от +5Со до +15Со предусмотрена автоматическая система термоконтроля. Термоконтроль осуществляется за счет обогрева автомата тепловентилятором, питание на который подается по мере необходимости управляющим контроллером, отслеживающим показания температурного датчика.

В случае если фактическая температура внутри автомата не соответствует заданным параметрам (выход из строя системы термоконтроля) сигнал о падении температуры ниже +5Со отражается в клиентской программе биллинговой системы.

11. Спецификация блоков санитарной обработки, подачи и доочистки воды

Наименование	Кол-во	Произв-сть	Ресурс	Назначение
Емкость пищевая озоностойкая	1	2000 л.	До 10 лет.	Хранение питьевой воды
Генератор озона	1	100 мг/ч	До 2 лет	Стерилизация емкости, воды. Насыщение воды кислородом
УФ стерилизатор	1	5,0 л/мин	До 8000 часов	Стерилизация воды путем облучения ультрафиолетовыми лучами
Угольный постфильтр	1	10,0 л/мин	До 1 месяцев	устранения возможных остаточных привкусов и запахов
Насос с автоматикой	1	5,0 л/мин	До 3 лет	Подача воды под давлением до 0,5 Атм.

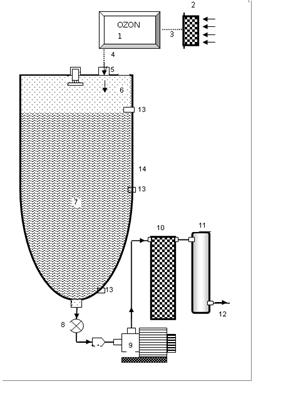

1. Генератор озона

2. Компрессор

3. Поток воздуха

4. Поток озона

5. Отверстие для поступления озона в резервуар

6. Озон

7. Чистая вода

8. Обратный клапан

9. Водяной насос

10. Механический сорбционный фильтр

11. Ультрафиолетовый стерилизатор

12. Выход чистой воды

13. Датчик уровня воды

14. Резервуар для воды

Форсунка

Вода поступающая потребителю, имеет четыре барьера защиты:

1. Стерилизация воздуха до попадания его в резервуар

2. Обеззараживание непосредственно самого резервуара достаточным количеством озона для профилактики распространения патогенной микрофлоры

3. Финишная обработка воды на выходе с помощью УФ стерилизатора.

4. Очищение воды при прохождении через сорбционный фильтр.

12. Этапы технологического процесса по очистке, обеззараживанию и подаче питьевой воды из бака

1. Удаление механических примесей взвешенных частиц, растворенных и нерастворенных органических соединений и газов, удаление запахов и привкуса.

2. Уничтожение бактерий и вирусов с помощью ультрафиолетового стерилизатора.

3. Подача воды через систему трубопроводов и контрольно запорной арматуры в кран для выдачи воды.

333 копия

13. Электрическая схема ИЧВ-УК 08-2000

$C:\Documents$

14. Санитарная обработка емкости и трубопроводов

14.1. Обработку емкостей и трубопровода автомата рекомендуется производить с помощью Сервисного генератора озона (СГО), который приобретается дополнительно. Частота обработки зависит от условий эксплуатации, но не реже одного раза в месяц.

Требования:

· Оптимальная концентрация озона для дезинфекции емкости – 10мг/л

· Объем емкости 1600 л. Х 2= 3200 л.

· Время полураспада озона (среднее) 30 мин.

· Для эффективной обработки емкость 3200 л. необходимо достичь концентрацию до 20г. по озону. и экспозиции не менее 20 мин.

Для данной обработки используется сервисный генератор озона (СГО), работающий на неосушенном воздухе со следующими параметрами:

· Мощность: 750 Вт

· Производительность по озону: 20г/ч

· Концентрация озона: 9-12 г/м3

· Напряжение: 220В, 50Гц

· Компрессор: давление: 1 Атм.

· Воздушное охлаждение

· Вес: 31 кг
Габариты 400*500*300 мм

Процедура сервисного обслуживания и обработки емкости 2000 л.:

Обработка емкости производится одновременно с заменой угольного пост-фильтра

1. Открыть сервисный дверь торгового автомата

2. Отсоединить патрубок от штатного озонатора

3. Подключить патрубок к СГО

4. Подключить СГО к электропитанию

5. Установить таймер на 1 час.

6. Заменить угольный пост-фильтр

1. По истечении времени обработки, отключить СГО от электропитания

2. Отсоединить патрубок от СГО

3. Подключить патрубок к штатному озонатору

4. Закрыть сервисный люк

14.2. Для механической чистки резервуара предусмотрен люк диаметром 25 см. расположенный на крыше автомата.

Способы мытья резервуара выбираются пользователем самостоятельно. Моющее средство должно соответствовать всем необходимым санитарно-гигиеническим требованиям.

Для слива моющего средства из резервуара, в нижней части автомата предусмотрен слив (фото №2). В случаях, когда моющее средство откачивается из автомата насосом, во избежание сжатия емкости, необходимо держать люк открытым!

15. Возможные неисправности и способы их устранения:

Неисправность	Вероятная причина	Способ устранения	Примечание
1	2	3	4
Не светится ЖК-дисплей	Отсутствует напряжение питания на КРЖ	Проверить целостность соединения клемм с КРЖ	Обратится в сервисную службу.
Не срабатывает электромагнитный клапан	Не поступает напряжение на катушку	Проверить целостность соединения клемм с КРЖ	Обратится в сервисную службу.
Не светятся индикаторы на ДРВ	Отсутствует напряжение	Проверить целостность соединения клемм в местах скрутки с КРЖ	Обратится в сервисную службу.
Индикатор работает, но при нажатии кнопки «Пуск/стоп» не считываются единицы	Неисправность ДРВ	Заменить ДРВ	Обратится в сервисную службу.
Не работает: Картоприёмник, Кнопка «пуск/стоп» Эл. магнитный замок	Не поступает напряжение	Проверить целостность соединения клемм с КРЖ	Обратится в сервисную службу.
После окончания раздачи вода не останавливается	Сбой программы	Перезапустить ИЧВ	Обратится в сервисную службу.
Аппарат заблокирован	Постороннее вмешательство в программу	Перепрограммируйте торговый автомат	Обратится в сервисную службу.
Купюроприёмник не принимает купюры	Засорение сенсоров	Продуйте сжатым воздухом либо протрите сенсоры купюроприёмника	Обратится в сервисную службу.
Монетоприёмник возвращает монеты	Монета не соответствует прошивки	Прошить монетоприёмник	Обратится в сервисную службу.
Монетоприёмник не принимает монеты	Посторонний предмет в монетоприёмнике	Удалите предмет	Обратится в сервисную службу.
Аппарат переливает или не доливает воду	Неправильная установка числа импульсов ДРВ	Переустанавливается с помощью клиентского ПО.	Обратится в сервисную службу.

16. Указание по поверке и обслуживанию:

16.1. Обслуживание ИЧВ – УК 08-2000 заключается в поддержании аппарата в чистоте.

16.2. Периодичность поверки ИЧВ – УК 08-2000 устанавливается потребителем с учетом интенсивности и условий эксплуатации, но не реже одного раза в год. Общий осмотр аппарата проводится при каждой инкассации.

16.3. Вследствие долгой эксплуатации аппарата возникает необходимость прочистки сенсоров купюроприёмника (не принимает купюры):

а) извлеките блок, придавив металлический стержень вниз.

б) протереть салфеткой внутреннюю и внешнюю часть.

16.4. Монетоприемник EU-9

Тип: мультимонетный, программируемый (программируется в сервисном центре).

-Прием монет (жетонов): до 12 типов (2 банка по 6 ячеек).

-Допустимый размер принимаемых монет: диаметр: 15 – 27,2 мм, толщина: 1,3 – 2,4 мм.

-Питание: DC 10 – 14V.

-Протокол: импульсный или последовательный (для работы в последовательном протоколе используется дополнительный кабель для подключения монетоприемника EU-9 к ПК посредством интерфейса RS-232 (COM-порта)).

-Кол-во импульсов: можно установить любое кол-во импульсов для каждой ячейки/монеты (устанавливается во время программирования, в сервисном центре).

-Длительность импульса: 25, 50, 80 миллисекунд (устанавливается с помощью переключателя 25mS Short / 50mS Middle / 80mS Long).

-Полярность: положительный, отрицательный (устанавливается с помощью переключателя NO/NC).

-Программирование: производится специальной программой с помощью компьютера (только в сервисном центре).

-Параметры распознавания монет: электромагнитные свойства сплава, диаметр, толщина.

-Запрет приема монет: есть.

-Крепление: стандартное, совпадает со многими монетоприемниками, например: HI-07, HI-09, EU-2.

-Температурный режим: от +5 до +55.

-Габаритные размеры: 63x148x127 мм.

-Вес: 0,9 кг.

-Другие особенности: приемная щель монет на лицевой панели исключает возможность одновременного забрасывания нескольких монет, что и доводит до минимума возможность засора тракта.

ВНИМАНИЕ: при включенном монетоприёмнике нельзя переключать переключатель Set/Run, и нельзя нажимать кнопку PB1 (если они есть в данной модификации). В противном случае «обнулятся» все запрограммированные ячейки.

(схема разводки разъемов подключения)

16.5. Монетоприемник EU-9 (устройство и способ разборки).

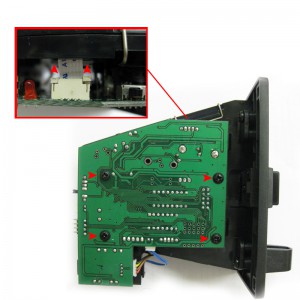

Отжать металлические защелки, снять крышку. Открутить четыре винта. Снизу находятся два разъема, сверху плоский шлейф. Потянуть кабели вниз из разъема. Вытащить плоский шлейф (предварительно необходимо открыть разъем в направлении стрелок см. рисунок). Извлечь плату.

Монетоприемником управляет микропроцессор Atmel ATMEGA8L работающий на частоте 4 МГц. Справа находится катушка с ферритовым сердечником, в центре которой находится светодиод. Рядом с катушкой второй светодиод.

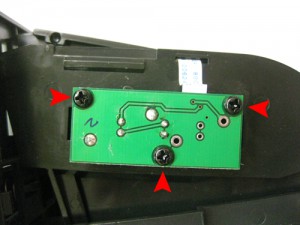

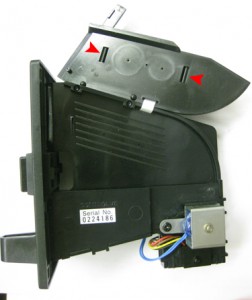

С обратной стороны находится подвижная часть. Снять металлическую скобку, откинуть вверх подвижную часть. Отогнуть защелки и снять пластиковый чехол с обратной стороны.

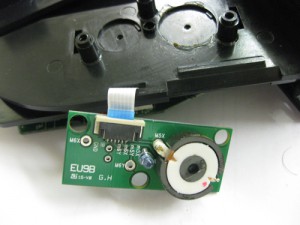

Катушка (второе фото снизу).

Собрать в обратной последовательности.

16.6. Рекомендации по поверке и контролю работоспособности системы (проводить при каждой инкассации, но не реже одного раза в неделю).

Наименование	Действие	Положительный результат
Озонатор	При включенном озонаторе достать трубку подающую озон из соединения с обратным клапаном.	При исправно работающем озонаторе из трубки почувствуется характерный запах озона.
УФ стерилизатор	При включенном УФ стерилизаторе сдвинуть колпачок.	При исправно работающее УФ стерилизаторе виден ультрафиолетовый свет.
Контроллер	Мерной емкостью проверить соответствие объема выдаваемой автоматом воды в соответствии с заявленной ценой.	Соответствует.
Купюроприемник	Внести купюру.	При исправно работающем купюроприемнике на дисплее отразится номинал купюры.
Монетоприемник	Внести монету	При исправно работающем монетоприемнике на дисплее отразится номинал монеты.

При обнаружении неисправностей обратиться в сервисную службу Здоровья».

16.7. Замена картриджа угольного фильтра производится не реже одного раза в месяц либо после продажи 6-7 кубометров воды. После замены картриджа слить 50 литров воды через устройство выдачи воды для первичной промывки картриджа.

17. *Биллинговая система.

Биллинговая система выполняет функцию удаленного мониторинга и настроек вендинговых торговых автоматов подключенных к системе. Вендинговые автоматы, оснащенные GPRS модулем, находятся в постоянном соединении с удаленным сервером посредством сети интернет. На сервере располагается производственная база данных, в которой содержатся данные о финансовых транзакциях и параметрах работы автомата. Клиентское ПО биллинговой системы позволяет удаленно контролировать такие параметры работы автомата как; наличие и уровень воды в резервуаре, наличие и сумма денежных средств, финансовые транзакции по ключам, произведенные инкассации, срабатывание датчиков (удара, температуры и засора). Кроме того клиентское ПО позволяет удаленно изменять настройки автомата и вести статистику продаж. Автоматы подключенные к биллинговой системе способны производить отпуск товара за наличный и безналичный расчет. Для безналичного расчета биллинговая система предполагает использование контактных ключей или чип карт, которые являются идентификаторами счета клиента в производственной базе данных. Пополнение счета может осуществляться непосредственно через автомат.

Автомат не подключенный к биллинговой системе работает в режиме «off-line» и способен отпускать воду только за наличный расчет.

Скриншоты программы:

1. Страница авторизации как предприятия:

$C:\Users\Админ\Desktop\ScreenShots\login.jpg$
