Радиотелефон рудничный (стр. 2 )

7	правая программная Клавиша	Функции меняются в зависимости от текущего состояния радиотелефона (индикация на дисплее), включение радиотелефона, вызов меню и подтверждение «ОК»
8	селектор	Первая функция: подтверждение настроек (нажатием на центр селектора) Вторая функция: для листания меню или списка (нажатием на верхнюю или нижнюю стрелку )
9	клавиша R	Первая функция: сигнальная клавиша для доступа к системным сервисам Вторая функция: включение/выключение режима громкой связи
10	клавиша включения /выключения радиотелефона	Функция снять/положить трубку
11	клавиша 1	Первая функция: цифры и буквы Вторая функция: отключение звука микрофона
12	цифровые клавиши	Для цифр и букв
13	клавиша 0	Первая функция: цифры и буквы Вторая функция: список вызовов и сообщений (как клавиша селектор, нижняя стрелка)
14	клавиша звездочка	Первая функция: символ «звездочка» Вторая функция: переключение программной клавиши Третья функция: shift, строчная/заглавная буква
15	клавиша «решетка»	Первая функция: символ «решетка» Вторая функция: повторный набор
16	Микрофон

Некоторые клавиши радиотелефона имеют две функции. Эти клавиши имеют дополнительную маркировку синего цвета. Для вызова второй дополнительной функции следует удерживать клавишу нажатой до тех пор, пока не раздастся низкий сигнал подтверждения.

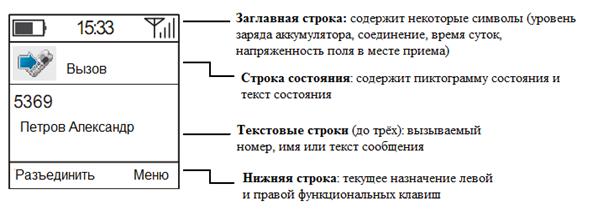

Рисунок 12 Строки дисплея

Таблица 4. Значение символов в заглавной строке дисплея

Символ	Наименование	Пояснение
	Индикация уровня заряда аккумулятора вне зарядного устройства	Чёрно – белый символ в бесступенчатом режиме: изменения уровня заряда аккумулятора от полностью заряжен, наполовину разряжен, почти полностью разряжен. . Аккумулятор не заряжается
	Аккумулятор полностью заряжен	Зеленый символ аккумулятора, рамка мигает зеленым цветом: радиотелефон стоит в зарядной подставке и аккумулятор полностью заряжен
	Аккумулятор полностью разряжен	Бесцветный символ аккумулятора, рамка мигает красным цветом: заряда аккумулятора хватит лишь на короткое время. Поставьте радиотелефон в зарядное устройство.
	Аккумулятор заряжается	Желтый символ аккумулятора с подвижной индикацией уровня заполнения. Рамка мигает желтым цветом: радиотелефон находится в зарядной подставке, аккумулятор заряжается, но еще не полностью заряжен.
	Трубка	: Радиотелефон в режиме разговора
	Время суток	Показания текущего времени суток в радиотелефоне
	Напряженность поля в месте приема	: Радиотелефон находится в зоне досягаемости базовой станции. Напряженность поля оптимальная
	Напряженность поля в месте приема	Напряженность поля слишком мала. Аппарат не может у становить радиосвязь. Символ антенны и индикатор напряженности поля бледного цвета.
	Динамик	Динамик громкой связи на задней панели радиотелефона включен
	Выключен звук	Микрофон выключен. Абонент Вас не слышит.
	Головная гарнитура	Разговор через головную гарнитуру. Микрофон и динамик отключились автоматически. Данная функция в РТР 01.000 не используется.
	Клавишей [звездочка/Shift] активирована одна из специальных функций	Клавиша [звездочка/Shift] долго удерживалась в нажатом положении в режиме ввода текста. В режиме ввода текста длительное нажатие этой клавиши переключает между строчными и заглавными буквами.   Клавиша[звездочка/Shift] долго удерживалась в нажатом положении при вводе адреса для отправки сообщения   Длительное нажатие клавиши: удерживать клавишу нажатой до тех пор, пока не раздастся низкий сигнал подтверждения Этот сигнал не раздастся, если в «Меню > Настройки > Настройки телефона > Звук. настройки > Тонсигналы» была отключена опция «Звук наж. клавиш».
	Отсутствует вызывной сигнал	Как минимум, один из трех акустических сигналов оповещения: сигнал внутреннего вызова, внешнего вызова или сигнал   входящего сообщения установлен в беззвучный режим в ««Меню > Настройки > Настройки телефона > Звук. настройки > Сигнализация». В этом случае : радиотелефон не звонит

Таблица 5. Значение символов в статусной строке дисплея

Символ	Наименование	Пояснение
	Входящий вызов	На радиотелефон поступает вызывной сигнал, радиотелефон звонит. В текстовых строках отображаются номер и имя вызывающего абонента.
	Набор номера	Начался набор номера для вызова другого абонента
	Телефонное соединение	Радиотелефон устанавливает соединение с данным абонентом. В текстовом поле дисплея отображаются номер и имя абонента
	Предупредительный сигнал разрядки аккумулятора	Аккумулятор разряжен. Следует как можно скорее поставить радиотелефон в зарядное устройство и зарядить аккумулятор!
	Системные сервисы	Используется один из системных сервисов телефонной сети. Например, повторный набор или вывод на дисплей списка вызовов или сообщений.
	Блокировка	Включена блокировка клавиатуры. Отмените блокировку клавиатуры!   Телефон заблокирован. Если в телефоне установлена функция SOS, можно клавишей экстренного вызова послать сигнал SOS.   Для разблокирования телефона требуется ввести PIN-код.
	Предтревога положения или индивидуальная тревога	На телефон с функцией персональной безопасности поступил предупреждающий тревожный сигнал.   На телефон с датчиком положения поступил предупреждающий тревожный сигнал. Функция может быть использована в телефонах с установленным датчиком положения
	Главная тревога положения или индивидуальная тревога	На телефон с функцией персональной безопасности поступил сигнал тревоги.   На телефон датчиком положения поступил тревожный сигнал Функция может быть использована в телефонах с установленным датчиком положения
	Техническая тревога	Телефон с функцией персональной безопасности самостоятельно генерирует техническую тревогу. Например, когда невозможна радиосвязь. Телефон не может осуществлять функцию персональной безопасности. Свяжитесь с центральным коммутатором.
	Изменение местоположения	Телефон с функцией персональной безопасности зафиксировал изменение локационного сигнала.

Таблица 6. Содержание текстового поля дисплея

Состояние телефона, индикация	Содержание текстового поля
В режиме ожидания	Собственный абонентский номер, собственное имя
При входящем вызове	Абонентский номер и имя вызывающего абонента
При исходящем вызове	Абонентский номер и имя вызываемого абонента
При входящем сообщении	Текст принятого сообщения
При исходящем сообщении	Текст отправленного сообщения
Во время ввода текста	Дополнительная информация о выбранном режиме ввода текста: заглавные/строчные буквы, цифры.

Продолжение таблицы 6

В режиме ожидания: LIST	В системном списке вызовов стоит как минимум один необработанный вызов
В режиме ожидания: MAIL	В системном списке сообщений стоит как минимум одно непрочитанное сообщение
В режиме ожидания: mail	В системном списке сообщений стоит как минимум одно прочитанное сообщение
В режиме ожидания: mail, LIST	В соответствующих системных списках имеются прочитанные текстовые сообщения и как минимум один необработанный вызов
В режиме ожидания: MAIL, LIST	В соответствующих системных списках имеется как минимум одно непрочитанное текстовое сообщение и как минимум один необработанный вызов

Примеры содержания текстовых полей дисплея приведены в таблице 7.

Нижняя строка дисплея отображает текущее состояние соответствующих функций обеих программных клавиш.

Фоновый рисунок дисплея в режиме ожидания можно изменить с помощью поставляемой отдельно утилиты по настройке скрытых параметров.

Таблица 7. Примеры содержания текстовых полей дисплея

Вид поля дисплея	Режим работы радиотелефона
	Режим ожидания Текстовая область дисплея показывает номер телефона и имя пользователя (до 16 символов)
	Телефонное соединение Телефон устанавливает соединение с абонентом. В текстовом поле дисплея отображаются номер и имя вызывающего абонента, если эта информация имеется.
	Входящий вызов На телефон поступает вызывной сигнал, телефон звонит. В текстовых строках отображаются номер и имя абонента.

2.3.2 Порядок действий при использовании радиотелефона

Радиотелефон можно использовать как с телефонными системами стандарта GAP, так и с базовыми станциями стандарта GAP. При этом функциональные возможности, ограничиваются функциями, поддерживаемыми соответствующей телефонной системой или базовой станцией GAP.

Управление отдельными GAP-функциями, поддерживаемыми системами GAP и базовыми станциями GAP различных производителей, могут быть различным.
