РАДИОТЕЛЕФОН РУДНИЧНЫЙ
РТР.01.000.
Руководство по эксплуатации
РТР.01.000 РЭ
Москва 2010г
СОДЕРЖАНИЕ:
Стр.
1. ОПИСАНИЕ И РАБОТА……………………………………………………………………5
1.1 Описание и работа радиотелефона……………………………………………………5
1.1.1 Назначение……………………………………………………………………………….5
1.1.2 Технические характеристики …………………………………………………………5
1.1.3 Состав радиотелефона………………………………………………………………...6
1.1.4 Устройство и работа …………………………………………………………………...7
1.1.5 Обеспечение искробезопасности…………………………………………………….8
1.1.6 Упаковка…………………………………………………………………………………..8
1.2 Описание и работа составных частей изделия………………………………………9
1.2.1 Общие сведения ………………………………………………………………………..9
1.2.2 Маркировка……………………………………………………………………………..12
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ………………………………………………14
2.1 Эксплуатационные ограничения ……………………………………………………...14
2.2 Подготовка радиотелефона к использованию………………………………..........16
2.3 Использование радиотелефона ………………………………………………….......20
2.3.1 Назначение элементов трубки и символов дисплея…………………………….20
2.3.2 Порядок действий при использовании радиотелефона…………………………..26
2.3.2.1 Включение и выключение радиотелефона………………………………………..26
2.3.2.2 Вызов подменю………………………………………………….................................27
2.3.2.3 Вызов подменю следующих уровней ………………………………………………28
2.3.2.4 Блокировка и разблокировка клавиатуры…………………………………………28
2.3.2.5 Снятие радиотелефона с блокировки………………………………………………29
2.3.2.6 Ввод и редактирование текста. Верхний регистр и нижний регистр, цифры...29
2.3.3 Конфигурирование радиотелефона …………………………………………………..30
2.3.3.1 Звуковые настройки. Мелодия вызова……………………………………………..30
3.3.2 2 Звуковые настройки. Громкость звука при вызове………………………………31
2.3.3.3 Звуковые настройки. Громкость телефона. ……………………………………….32
2.3.3.4 Звуковые настройки. Сигнализация ………………………………………………..32
2.3.3.5 Звуковые настройки. Тональные синалы ………………………………………….34
2.3.3.6 Дисплей. Установка подсветки ………………………………………………………35
2.3.3.7 Дисплей. Установка длительности подсветки …………………………………….35
2.3.3.8 Дисплей. Установка яркости …………………………………………………………36
2.3.3.9 Дисплей. Изображение ………………………………………………………………..36
2.3.3.10 Рабочие параметры. Тихая зарядка ………………………………………………37
2.3.3.11 Рабочие параметры. Поведение при зарядке. ………………………………….37
2.3.3.12 Рабочие параметры. Автоматическое подключение. ………………………….38
2.3.3.13 Язык. Язык дисплея (Меню радиотелефона) ……………………………………38
2.3.3.14 Язык. Ввод текста (Шрифт) …………………………………………………………38
2.3.3.15 Дата\Время суток. Дата, время суток, формат даты. …………………………...39
2.3.3.16 Номер экстренного вызова. (Экстренный вызов –установка и изменение).40
2.3.3.17 Системные настройки ……………………………………………………………….41
2.3.3.18 Настройка параметров безопасности …………………………………………….44
2.3.3.19 Специальные функции ………………………………………………………………47
2.3.4 Эксплуатация радиотелефона …………………………………………………………48
2.3.4.1 Подача сигнала экстренного вызова. ………………………………………………48
2.3.4.2 Вызов абонента, блокировка вызова. ……………………………………………..49
2.3.4.3 Временное изменение настройки громкости во время разговора…………….49
2.3.4.4 Внутренний вызов другого телефона базовой станции GAP. ………………….50
2.3.4.5 Вызов из телефонного справочника………………………………………………..50
2.3.4.6 Быстрый вызов из телефонного справочника ……………………………………51
2.3.4.7 Набор номера из списков повторного набора, пропущенных или принятых вызовов……………………………………………………………………………………………….52
2.3.4.8 Повторный набор последнего набранного номера……………………………….53
2.3.4.9 Завершение разговора………………………………………………………………..53
2.3.4.10 Входящий вызов………………………………………………………………………53
2.3.4.11 Выключение и включение акустического вызывного сигнала (быстрый доступ)……………………………………………………………………………………………...53
2.3.4.12 Отклонение вызова…………………………………………………………………..53
2.3.4.13 Активация обратного вызова с занятого телефона…………………………….54
2.3.4.14 Деактивация обратного вызова с занятого телефона………………………….54
2.3.4.15 Удержание, чередование и переадресация вызовов…………………………..54
2.3.4.16 Громкая связь, отключение микрофона…………………………………………..55
2.3.4.17 Внесение записей в телефонный справочник……………………………… 56
2.3.4.18 Внесение изменений в телефонный справочник…………………………… 58
2.3.4.19 Запись функций в телефонный справочник………………………………… 59
2.4 Действия в экстремальных условиях ………………………………………………..61
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ……………………………………………………..62
3.1 Общие указания……………………………………………………………………….....62
3.2 Меры безопасности при проведении технического обслуживания……………..63
3.3 Порядок проведения технического обслуживания……………………………… 63
3.5 Уход за изделием ……………………………………………………………………….64
3.6 Обслуживание аккумулятора…………………………………………………………. 64
4 ТЕКУЩИЙ РЕМОНТ ……………………………………………………………………… 65
4.1 Общие указания …………………………………………………………………………65
5 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ ………………………………………………65
6.УТИЛИЗАЦИЯ……………………………………………………………………………....66
6 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ………………………………………………… 66
Настоящее руководство по эксплуатации предназначено для ознакомления с техническими данными, мерами безопасности при эксплуатации и техническом обслуживании радиотелефона рудничного РТР.01.000 (далее по тексту именуемого радиотелефон).
Радиотелефон может эксплуатироваться персоналом с соблюдением мер безопасности при эксплуатации взрывозащищённого электрооборудования, изучившим настоящее руководство и прошедшим необходимый инструктаж и обучение.
Пример записи обозначения изделия при заказе:
«Радиотелефон рудничный РТР.01.000 ТУ ».
1.Описание и работа
1 Описание и работа радиотелефона.
1.1.1 Назначение.
Радиотелефон предназначен для обеспечения пользователя беспроводной телефонной связью, в пределах зоны действия базовой станции стандарта DECT/ GAP или репитера базовой станции.
Частотный диапазон работы, МГц 1880...1900.
Излучаемая мощность среднее значение, мВт 10
Излучаемая пиковая мощность, мВт 250
Радиотелефон относится к взрывозащищенному электрооборудованию и может эксплуатироваться в условиях угольных шахт и рудников, в том числе опасных по газу и пыли, расположенных в районах умеренного и холодного климата.
Радиотелефон в составе радиотелефонной аппаратуры КРТА имеет сертификат соответствия МОС «Сертиум» № РОСС RU. ME92. B02218 и разрешение ФСЭТАН на применение № РРСот 10.12.07.
. Радиотелефон соответствует требованиям стандартов на взрывозащищённое оборудование ГОСТ Р 51330.0 – 99, ГОСТ Р 51330.10 – 99.
1.1.2 Технические характеристики
1.1.2.1 Стандарт DECT™ (Digital Enhanced Cordless Telecommunications)
1.1.2.2 Климатическое исполнение по ГОСТ15УХЛ5
1.1.2.3 Степень защиты от воздействия окружающей среды
по ГОСТ 14254 –96 IP65
1.1.2.4 Уровень взрывозащиты особовзрывобезопасный
1.1.2.5 Вид взрывозащиты искробезопасная электрическая цепь «iа»
1.1.2.6 Маркировка уровня и вида взрывозащиты РО ExiаIX/ 0ExiaII CT4X
1.1.2.7 Радиотелефон работоспособен в среде:
а) с повышенной температурой, ºС ……………………………………………….+55;
б) с пониженной температурой; ºС …………………………………………..минус 10
в) с повышенной влажностью при температуре 25 ºС,% ……………………….80;
г) с запылённостью, мг/м3. до 1600
1.1.2.8 Зарядное устройство и сетевой адаптер питания размещаются в отапливаемых помещениях ( вне взрывоопасной зоны) с температурой, ºС, от +5 до +40.
1.1.2.9. Габаритные размеры, мм 141 х 47 х 30(включая клипсу);
1.1.2.10 Вес(с аккумулятором), г ………………………………………………..….112
1.1.2.11. Источник питания…………………………… литий - ионный аккумулятор
— ёмкость, мА*ч ………………………………………………………………..650 мАч
— напряжение холостого хода, В………………. ………………………………….4,2
1.1.2.12 Ток срабатывания электронной схемы защиты аккумулятора, мА, не более……………………………………………………………………………………………..500
1.1.2.13 Продолжительность работы радиотелефона с полностью заряженными аккумуляторами, ч:
в режиме разговора……………………………………….………… 12
в режиме ожидания……………………………………………………32
(Максимальная продолжительность работы радиотелефона зависит от настроек подсветки дисплея и клавиатуры).
1.1.2.14 Время зарядки (при полностью разряженном аккумуляторе) ч….……5
1.1.2.15 Громкость тонального сигнала вызова (уровень звукового давления) на расстоянии 30 см от источника звука, дБ……………………………от 80 до 92
(Громкость зависит от выбранного тонального сигнала вызова)
1.1.3 Состав радиотелефона
1.1.3.1 Состав радиотелефона приведен в таблице 1
Таблица 1. Состав радиотелефона
Наименование | Обозначение |
1. Трубка (FC4 Ex) | РТР.01.010 |
2. Аккумуляторный блок | РТР.01.100 |
3. МЕМ - карта |
1.1.3.2.Комплект поставки
Комплект поставки радиотелефона определяется таблицей 2
Таблица 2 Комплект поставки радиотелефона
Наименование | Обозначение | Кол. |
1 Радиотелефон | РТР.01.000 | 1 |
2 Устройство зарядное DC4 S/Ex с сетевым адаптером | арт арт | * |
3 Устройство зарядное DC4 S/Ex Plus с сетевым адаптером | арт арт | * |
4. Чехол кожаный | арт. | * |
5. Руководство по эксплуатации | РТР.01.000 РЭ | ** |
6. Паспорт | РТР.01.000 ПС | 1 |
7. Резервный аккумуляторный блок | РТР.01.100 | * |
*Определяется заказом **Один экземпляр на 10 радиотелефонов, но не менее одного на поставляемую партию |
1.1.4 Устройство и работа
1.1.4.1 Искробезопасный мобильный радиотелефон РТР представляет собой радиотелефон стандарта DECT/GAP, обеспечивающий устойчивую высококачественную связь, защищённую от несанкционированного доступа.
1.1.4.2 Радиотелефон может эксплуатироваться в условиях угольных шахт и рудников, в том числе опасных по газу и пыли, расположенных в районах умеренного и холодного климата.
1.1.4.3. Специальные условия применения (знак Х в маркировке) означают, что радиотелефон является изделием индивидуального пользования и должен быть закреплён за пользователем, несущим за него ответственность.
1.1.4.5 Функции, выполняемые радиотелефоном:
а) Регистрация в системе.
б) Соединение с другими абонентами.
в) Удержание и переадресация звонков.
г) Громкая связь, отключение микрофона.
д) Формирование телефонной книги
е) Поиск номера в телефонной книге
ж) Внесение изменений в телефонную книгу.
з) Набор номера из телефонной книги
и) Регулировка громкости звука.
к) Регулировка громкости звонка.
л) Регулировка громкости во время разговора.
м) Экстренные звонки (SOS).Эта функция может быть использована для сообщения диспетчеру об аварийной ситуации при программировании номера экстренного вызова равным «333».
н) Внесение и изменение номера экстренного вызова
о) Повторный набор номера.
п) Индикация на дисплее текущего состояния радиотелефона и активация дополнительных функций на дисплее
1.1.5 Обеспечение искробезопасности
Искробезопасность радиотелефона достигается использованием герметичного литий – ионного аккумулятора, ограничением тока короткого замыкания аккумуляторов до искробезопасных величин, низкой суммарной ёмкостью и индуктивностью электрорадиоэлементов, заливкой компаундом аккумулятора.
1.1.6 Упаковка.
1.1.6.1. Радиотелефон, запасные части, техническая и товаросопроводительная документация упакованы в деревянный ящик типа I по ГОСТ 16511 – 86
1.1.6.2. Транспортная маркировка произведена в соответствии с ГОСТ и содержит основные, дополнительные, информационные надписи и манипуляционные знаки №№ 3, 9, 11, которые нанесены на боковой стороне упаковочного ящика.
1.1.6.3.Комплект эксплуатационной и товаросопроводительной документации упакован в соответствии с требованиями ГОСТ .
1.1.6.4.Упаковка произведена согласно сводной упаковочной ведомости. Сводная упаковочная ведомость составлена заводом-изготовителем в 2-х экземплярах: для завода-изготовителя и для грузополучателя. Экземпляр для грузополучателя вложен в ящик со стороны крышки под бумагу. В ящик со стороны крышки под бумагу вложен упаковочный лист с указанием:
- товарного знака завода-изготовителя;
- условное обозначение наименования изделия ;
- дата упаковки;
- номера и фамилии упаковщиков;
- штампа ОТК завода-изготовителя.
1.2 Описание составных частей радиотелефона
1.2.1 Общие сведения
1.2.1.1 Трубка
На лицевой панели трубки расположены дисплей, кнопки. На боковых сторонах трубки в верней части слева расположена кнопка экстренного вызова, справа – гнездо для крепления гарнитуры.
Внешний вид лицевой панели трубки представлены на рисунке 1

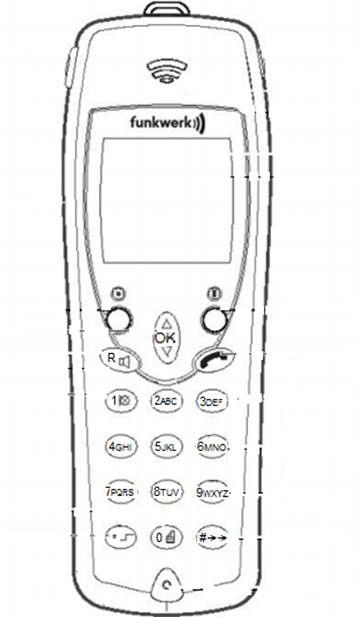

Рисунок 1 Внешний вид лицевой панели трубки
Внизу трубки расположены контакты для подключения трубки к зарядному устройству.

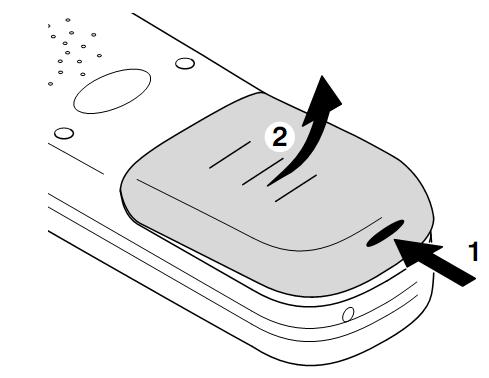

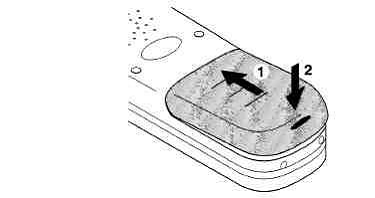

С обратной стороны трубки устанавливаются МЕМ – карта, аккумуляторный блок.
В верхней части обратной стороны трубки установлен зажим для её крепления, под зажимом внутри трубки расположен динамик громкой связи, для прохождения звука в корпусе трубки под зажимом проделаны отверстия
Внешний вид обратной стороны трубки со снятым аккумуляторным блоком представлен на рисунке 2.
Трубка обеспечивает функционирование радиотелефона в системе DECT.
Фиксатор | |
Зажим для крепления трубки | |
Резиновая заглушка | |
Место установки аккумулятора | |
МЕМ - карта | |

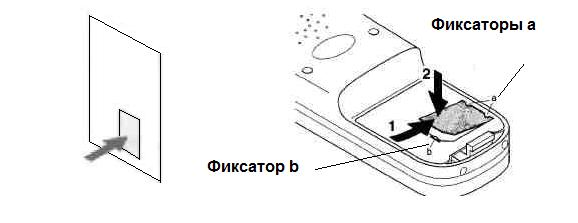

Рисунок 2 Внешний вид обратной стороны трубки
1.2.1.2 МЕМ – карта.
В МЕМ – карте записываются идентификационные данные трубки, персональные настройки, телефонная книга. Работа трубки возможна только при установленной МЕМ – карте.
1.2.1.3 Аккумуляторный блок.
Аккумуляторный блок устанавливается в нишу с обратной стороны трубки и крепится винтом.
Внешний вид аккумуляторного блока со стороны установки печатной платы с искрозащитными элементами представлен на рисунке 3.

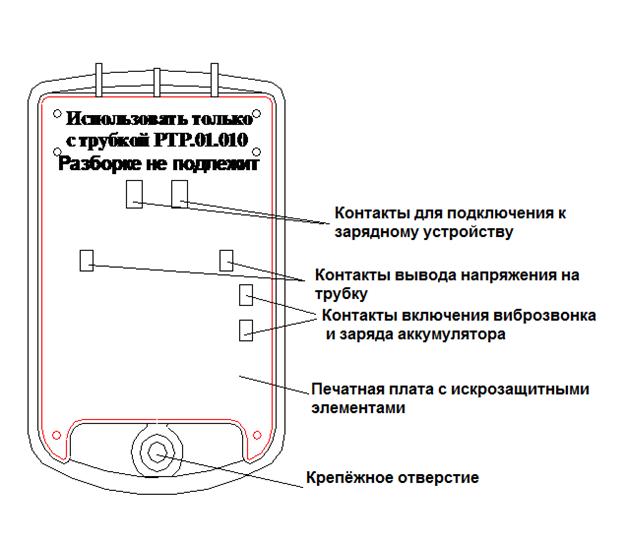

Рисунок 3 Внешний вид аккумулятора со стороны печатной платы
Под печатной платой расположены: аккумулятор призматической формы и виброзвонок. На стороне печатной платы, обращённой к аккумулятору, расположены искрозащитные элементы, элементы контроля напряжения заряда и разряда аккумулятора, усилитель виброзвонка. Все эти элементы вместе с аккумулятором заливаются компаундом.
Схема, расположенная на печатной плате, обеспечивает ограничение тока короткого замыкания аккумулятора до искробезопасной величины, ограничивает разряд и заряд аккумулятора до предельно допустимых величин.
С наружной стороны платы расположены контактные площадки для подачи напряжения на трубку, для соединения с зарядным устройством, и для управления виброзвонком.
1.2.2. Маркировка.
1.2.2.1. Маркировка выполнена в соответствии с ГОСТ Р 51330.10 – 99 и содержит:
- наименование завода изготовителя;
- условное обозначение изделия;
- порядковый номер изделия по системе нумерации завода – изготовителя,
- год выпуска,
- наименование испытательной организации
- номер свидетельства о взрывозащите
- уровень и вид взрывозащиты;
- диапазон рабочих температур.
На аккумуляторном блоке указаны напряжение холостого хода и ток короткого замыкания. Имеется надпись «Заряжать и менять аккумулятор в взрывоопасной зоне ЗАПРЕЩАЕТСЯ!».
Размещение и содержание табличек с маркировкой трубки РТР.01.010 приведены на рисунках 2, 4, аккумуляторного блока – рисунки 3,5.
Рисунок 4 Маркировка трубки, боковые стороны

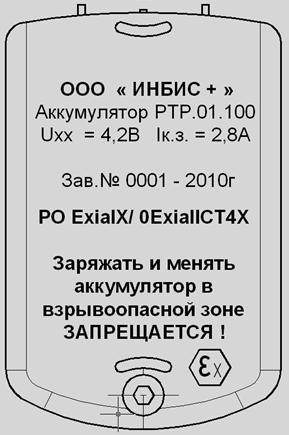

Рисунок 5 Маркировка корпуса аккумуляторного блока
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1 Эксплуатационные ограничения.
2.1.1 Эксплуатация и техническое обслуживание радиотелефона должны производиться персоналом, аттестованным для работ с взрывозащищенным электрооборудованием в соответствии с требованиями:
Правил безопасности в угольных шахтах ПБ ;
Единых правил безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом ПБ .
2.1.2 Перед эксплуатацией радиотелефона пользователю необходимо ознакомиться с настоящим руководством.
2.1.3 Гарантийное обслуживание производится только при предъявлении настоящего руководства и паспорта с отметками изготовителя.
2.1.4. Радиотелефон предназначен для индивидуального использования и должен быть закреплён за конкретным пользователем по приказу администрации предприятия.
2.1.5 Для сохранения безопасных свойств радиотелефона и обеспечения его взрывобезопасности при его эксплуатации требуется соблюдать следующие условия:
– пользоваться во взрывоопасных зонах строго в соответствии с маркировкой;
– запрещается пользоваться и оставлять во взрывоопасной зоне с содержанием взрывоопасного газа, превышающим нормы, допущенные правилами безопасности;
– все работы с телефонным аппаратом, например зарядка или замена аккумулятора, должны выполняться за пределом взрывоопасных зон.
– запрещается пользоваться радиотелефоном при нарушении маркировки;
– следить за тем, чтобы гнездо гарнитуры (при её отсутствии) было закрыто заглушкой;
– использование гарнитуры в комплекте во взрывоопасной зоне недопустимо! В целях обеспечения взрывозащиты в гнездо для подключения гарнитуры прочно вклеена пробка – заглушка. При удалении пробки – заглушки прекращает действовать разрешение на эксплуатацию радиотелефона во взрывоопасных условиях;
– на задней панели радиотелефона находится сервисный разъем, закрытый на заводе – изготовителе резиновой пробкой. Радиотелефон разрешается вносить и использовать во взрывоопасных зонах только, если сервисный разъем закрыт неповрежденной оригинальной пробкой;
– применять только аккумуляторный блок РТР.01.100;
– запрещается производить снятие и установку аккумуляторного блока во взрывоопасной зоне;
– немедленно отключить и вынести из опасной зоны при разгерметизации аккумулятора, которая проявляется белым налетом на корпусе или характерным резким запахом;
– если явно или предположительно поврежденный радиотелефон находится во взрывоопасной зоне, он должен быть немедленно выключен и вынесен из взрывоопасной зоны;
– не подвергать аккумулятор воздействию огня, что может привести к взрыву;
– пользоваться радиотелефоном при температуре окружающей среды, не выходящей за установленные пределы;
– необходимо избегать длительного воздействия прямых солнечных лучей;
– запрещается производить разборку трубки и аккумуляторного блока;
– необходимо оберегать радиотелефон от ударов и падений;
– использовать только зарядное устройство, поставляемое с радиотелефоном;
– не допускать попадания радиотелефона в сильные магнитные поля.
– при необходимости использования во взрывоопасной зоне чехла разрешается применять только чехол с артикуломИспользование других защитных чехлов и футляров может представлять опасность, так как материал, из которого они изготовлены, может накапливать электростатический заряд.
ВНИМАНИЕ! Внесение любых изменений в радиотелефон приводит к аннулированию разрешения на его эксплуатацию.
2.2 Подготовка радиотелефона к использованию
2.2.1 Радиотелефон может работать только с установленной МЕМ – картой.
При замене радиотелефона вытащите карту и переставьте её в новый аппарат.
Процедура установки МЕМ – карты иллюстрируется рисунком 6.
Нажатием пальца выдавить МЕМ – карту из рамки. Вставить МЕМ – карту коротким кантом наклонно под фиксаторы а ( в виде полумесяца) в нишу для карты. Блестящие контактные поверхности карты должны быть обращены вниз. Нажать на МЕМ – карту так, чтобы фиксатор b защёлкнулся.
Рисунок 6. Установка МЕМ – карты
2.2.2 Установка аккумуляторного блока иллюстрируется рисунком 7.
Нажать на аккумуляторный блок со стороны болта, чтобы он полностью вошёл в корпус. Закрепить аккумуляторный блок предохранительным болтом.
Рисунок 7. Установка аккумуляторного блока
2.2.3 Извлечение аккумуляторного блока иллюстрируется рисунком 8.
Отвернуть болт, крепящий аккумуляторный блок к корпусу трубки. Слегка нажать на аккумулятор в направлении указанном стрелкой 1, извлечь аккумуляторный блок в направлении, указанном стрелкой 2.
Рисунок 8. Извлечение аккумуляторного блока
2.2.4. Перед использованием аккумулятор необходимо зарядить.
Зарядка аккумулятора, установленного в трубке, производится зарядным устройством DC4 S/Ex, внешний вид которого приведен на рисунке 9.
2.2.5 Зарядное устройство DC4 S/Ex Plus, внешний вид которого так же приведен на рисунке 9, обеспечивает заряд аккумулятора установленного в трубке и заряд резервного аккумулятора.
Внимание. Сетевые адаптеры зарядных устройств DC4 S/Ex и DC4 S/Ex Plus различаются выходным напряжением и мощностью.
Для зарядного устройства DC4 S/Ex (артикулследует применять только сетевой адаптер с артикулом, а для DC4 S/Ex Plus (артикултолько сетевой адаптер с артикулом
2.2.6 Зарядка аккумулятора в DC4 S/Ex
Установить зарядное устройство вне взрывоопасной зоны, на поверхность, защищённую от попадания прямых солнечных лучей и влаги.
2.2.7 Вставить штекер соединительного шнура адаптера питания в разъём на обратной стороне зарядного устройства. Вставить сетевой адаптер питания в розетку.
2.2.8 Установить радиотелефон в зарядное устройство. Раздастся звуковой сигнал подтверждения, если данная опция активирована в «Меню >Настройки >Настройки телефона >Звук. Настройки > Тонсигналы > В зар. устр.» (установлен маркер зелёного цвета). Символ аккумулятора на дисплее трубки начнёт заполняться по мере зарядки.
На короткое время включается подсветка клавиатуры, если данная опция активирована Меню > Настройки > Настройки телефона > Дисплей > Подсветка > Клавиатура»
Как только аккумулятор полностью зарядится, устройство перейдёт в режим поддержания заряда. Об этом свидетельствует зелёный цвет символа аккумулятора с мигающей рамкой на дисплее. Радиотелефон может оставаться в зарядном устройстве после полной зарядки, так как схема управления предотвращает вредную перегрузку.
В процессе зарядки аккумулятор слегка нагревается, что не является признаком неисправности.
DC4 S/Ex DC4 S/Ex Plus
Рисунок 9 Зарядные устройства DC4 S/Ex и DC4 S/Ex Plus.
Чтобы радиотелефон во время нахождения в зарядном устройстве не реагировал ни на какие вызовы необходимо активировать опцию «Тихая зарядка» в «Меню > Настройки >Настройки телефона > Раб. параметры > Тихая зарядка».
2.2.9 Зарядка резервного аккумуляторного блока в DC4 S/Ex Plus.
На обратной стороне зарядного устройства DC4 S/Ex Plus имеется закрытая крышкой ниша зарядки резервного аккумулятора. Вставить аккумуляторный блок в эту нишу контактами вниз и отверстием для предохранительного болта наружу и слегка надавите на него. Процесс установки иллюстрируется рисунком 10.Как только возникнет контакт, цвет светодиода на зарядном устройстве сменится с зелёного на красный и начнётся процесс зарядки. После полной зарядки аккумулятора цвет светодиода станет зелёным.

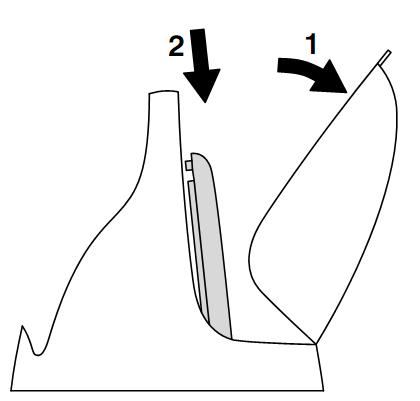

Рисунок 10. Процесс установки аккумуляторного блока в зарядное устройство DC4 S/Ex Plus
2.3 Использование радиотелефона.
2.3.1 Назначение элементов трубки и символов дисплея
На рисунке 11показаны элементы радиотелефона, функциональное назначение которых приведено в таблице 3, содержание строк дисплея – на рисунке 12, в таблице 4 приведено значение символов в заглавной строке дисплея, в таблице 5 – значение символов в статусной строке дисплея, в таблице 6 – содержание текстового поля дисплея.

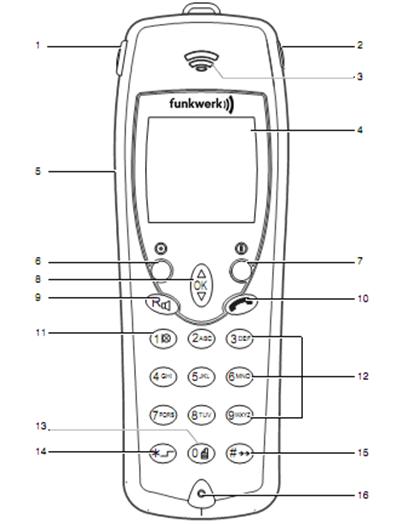

Рисунок 11 Элементы радиотелефона
Таблица 3. Функциональное назначение элементов трубки
№№ п/п | Наименование и обозначение | Назначение |
1 | Клавиша экстренного вызова | Нажимать, пока не раздастся низкий сигнал подтверждения |
2 | Гнездо для подключения головной гарнитуры | Не использовать. Гнездо должно быть закрыто заглушкой. Снимать заглушку запрещается |
3 | Динамик | |
4 | Дисплей | Отображает вызываемые номера и настройки |
5 | Динамик громкой связи | На задней панели радиотелефона |
6 |
клавиша | Функции меняются в зависимости от текущего состояния радиотелефона (индикация на дисплее) выход из любого пункта меню, для прерывания, выполнения какой – либо функции, выключения радиотелефона |
левая программнаяПродолжение таблицы 3
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 |
