ИНСТРУКЦИЯ

по пользованию измерителем мощности дозы ДП-5В (Б)

Измеритель мощности дозы ДП-5В предназначен для измерения уровней гамма-радиации и радиоактивного загрязнения различных поверхностей по гамма-излучению и позволяет обнаружить бета-излучение. Прибор имеет звуковую индикацию ионизирующего излучения на всех поддиапазонах, кроме первого.

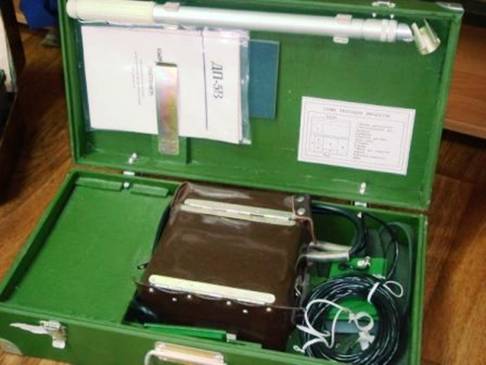

В комплект прибора ДП-5В (рис.1.2) входят измеритель мощности дозы ДП-5В в футляре, два раздвижных ремня, удлинительная штанга, делитель напряжения для подключения прибора к внешнему источнику постоянного тока напряжением 12 и 24 В, головные телефоны, комплект ЗИП, техническое описание и инструкция по эксплуатации, формуляр и укладочный ящик.

Блок детектирования имеет поворотный экран, который может фиксироваться на корпусе блока детектирования в положениях «Б», «Г» и «К». В положении «Б» открывается окно в корпусе блока детектирования, в положении «Г» окно закрыто экраном, в положении «К» против окна устанавливается вмонтированный в корпус контрольный источник. На корпусе имеются два выступа, которыми блок детектирования ставится на обследуемую поверхность.



Рис. 1.2. Измеритель мощности дозы ДП-5В:

Порядок подготовки к работе

Перед работой с прибором, если это необходимо, произвести его дезактивацию, дегазацию и дезинфекцию.

Дезактивация прибора осуществляется двух - трехкратным протиранием наружных поверхностей ветошью, смоченной дезактивирующими растворами или водными растворами моющих веществ, или водой.

После дезактивации вся поверхность прибора и выступающие части протираются сухой ветошью.

Дегазация (дезинфекция) прибора проводится в следующем порядке: вначале сухой ветошью, не размазывая, снимаются видимые капли ОВ и удаляются различного рода загрязнения, затем проводится обработка внешних поверхностей прибора двух-трехкратным протиранием ветошью, смоченной дегазирующими растворами или водными растворами моющих веществ. Прибор после каждой обработки протирается ветошью.

Извлечь прибор из укладочного ящика, открыть крышку футляра, ознакомиться с расположением органов управления. Произвести внешний осмотр. Пристегнуть к футляру поясной и плечевой раздвижные ремни. Установить корректором стрелку микроамперметра на "0" шкалы. Ручку РЕЖИМ повернуть против часовой стрелки до упора. Ручка переключателя поддиапазонов должна быть в положении ВЫКЛЮЧЕНО. Подключить источник питания.

Включить прибор, поставив ручку переключателя поддиапазонов в положение РЕЖ. Плавно вращая ручку потенциометра РЕЖ. по часовой стрелке, установить стрелку микроамперметра на метку шкалы.

Примечание: Если стрелка амперметра не отклоняется или отклоняется недостаточно для установки режима, необходимо проверить наличие и годность источников питания. При необходимости включить освещение шкалы.

Устанавливая ручку переключателя поддиапазонов в положения х1000, х100, х10, х1, х0,1, проверить работоспособность прибора на всех поддиапазонах, кроме первого, с помощью контрольного источника типа Б - 8, укрепленного на крышке футляра (ДП-5Б), для чего необходимо:

- открыть контрольный источник;

- повернуть экран зонда в положение "Б";

- установить зонд опорными выступами на крышку футляра в фиксаторы так, чтобы источник находился против окна;

-  подключить телефон.

Примечание: В приборе ДП - 5В контрольный источник размещен на корпусе зонда и для проверки работоспособности необходимо повернуть экран зонда в положение “К”.

Стрелка микроамперметра должна зашкаливать на поддиапазонах х1, х0,1, отклоняться на поддиапазонах х100, х10, а на поддиапазоне х1000 может не отклоняться из-за недостаточной активности контрольного источника, а в телефоне прослушиваются щелчки. Сравнить показания прибора на поддиапазоне х10 с показанием, записанным в формуляре на прибор.

При каждом замере на одном из поддиапазонов при отклонении стрелки микроамперметра нажимать кнопку СБРОС, при этом стрелка микроамперметра устанавливается на нулевую отметку шкалы.

Ручку переключателя поддиапазонов поставить в положение РЕЖ. Экран зонда установить в положение "Г" и зонд уложить в футляр. Прибор готов к работе.

Порядок работы

Для измерения степени радиоактивного заражения личного состава, поверхностей различных объектов и воды пользуются гамма - методом, т. е. зараженность оценивают по мощности гамма-излучения в миллирентгенах в час.

Дозиметрический контроль личного состава, вооружения, боевой техники, транспорта, обмундирования, средств защиты, сооружений, продовольствия, воды и других материальных средств проводится в целях определения степени их заражения и необходимости проведения дезактивации.

При измерениях радиоактивного заражения различных объектов необходимо стремиться к тому, чтобы внешний гамма-фон не превышал измеряемую мощность дозы более чем в три раза. Следует иметь в виду, что чем меньше внешний гамма-фон, тем точнее результаты измерений. В случае, если внешний гамма-фон превышает предельно допустимое заражение воды, пищевых продуктов, личного состава, обмундирования, снаряжения, личного оружия, техники, средств защиты более чем в три раза, то для измерения радиоактивного заражения любого из перечисленных объектов целесообразно использовать различного рода укрытия, особенно подземные, которые существенно снижают гамма фон.

Контроль радиоактивного заражения боевой техники и поверхностей различных объектов

Контроль радиоактивного заражения боевой техники и поверхностей различных объектов проводится после выхода из зараженного района, в местах расположения этих объектов или же на специально выбранных площадках.

При контроле заражения в местах расположения объектов они должны быть размещены не ближе 15-20 м друг от друга.

Перед началом измерений в местах, где они будут проводиться, надо определить гамма-фон. При этом головку зонда прибора, экран которой находится в положении "Г", помещают на высоте 70-100 см от поверхности земли и проводят отсчет величины фона по шкале микроамперметра. Объект, степень заражения которого будет определяться, должен находиться на расстоянии 15-20 м от места измерения гамма-фона.

При определении степени заражения радиоактивными продуктами экран головки зонда должен находиться в положении "Г". Расстояние между упорами на головке зонда и обследуемым объектом должно быть 1,0-1,5 см, т. е. прибор необходимо подносить к объекту как можно ближе. Во избежание заражения прибора или зонда не следует прикасаться им к обследуемому объекту.

Заражение радиоактивными продуктами таких объектов, как вооружение, техника и т. п., определяется в первую очередь в тех местах, с которым личный состав непосредственно соприкасается во время работы.

Контроль заражения боевой техники и поверхностей различных объектов необходимо проводить в такой последовательности:

- поднести зонд упорами к поверхности объекта на расстояние 1-1,5 см и, медленно перемещая над объектом, определить место максимального заражения по наибольшей частоте щелчков в головных телефонах или по максимальному показанию микроамперметра, обращая особое внимание на те места, которые могут быть наиболее сильно заражены (ходовая часть, горизонтальные поверхности и т. п.);

- установить зонд упорами к поверхности на высоте 1-1,5 см над местом максимального заражения;

- снять показания микроамперметра, Ризм;

- сравнить величину гамма-фона Рф с измеренной мощностью дозы Ризм и в том случае, если Ризм больше Рф, определить величину радиоактивного заражения объекта по формуле:

Роб=Ризм-Рф/к,

где к - коэффициент, учитывающий экранизирующее действие объекта, равный:

2 - при контроле заражения БТР, ракетных установок и т. п.;

1,5 - при контроле заражения автотранспорта и т. п.;

1,2 - при контроле заражения личного состава;

1 - при контроле заражения личного оружия, медико-санитарного имущества, продовольственной тары, кухонного инвентаря, оборудования столовых, продовольственных кладовых, обмундирования, снаряжения, нательного белья и СИЗ в развернутом виде.

Поверхности тары с продовольствием, кухонное оборудование и инвентарь, за исключением емкостей для приготовления пищи, обследуются с внешней стороны. Емкости для приготовления пищи (кастрюли, котлы и т. п.) обследуются с внутренней и наружной стороны.

Лицевые части противогазов и обмундирование обследуются в развернутом виде.

Измерение степени заражения личного состава производится сначала со стороны груди, затем обследуемый поворачивается кругом и измерения проводятся со стороны спины.

Особое внимание обращается на лицо, шею, грудь, живот, руки, ступни ног (подошвы сапог), которые могут быть наиболее сильно заражены.

По наибольшей частоте щелчков в головных телефонах или по увеличению показаний измерительного прибора дозиметрист определяет место максимального заражения. Установив головку зонда над местом максимального заражения и выдержав время, соответствующее времени установления стрелки микроамперметра на данном поддиапазоне, дозиметрист производит отсчет показаний по шкале измерительного прибора.

В тех случаях, когда величина гамма-фона Рф мала по сравнению с допустимыми выражениями (менее 10%), его можно не учитывать.

В полевых условиях чаще определяется не абсолютное значение радиоактивного заражения, а устанавливается лишь то, как заражен объект: выше или ниже допустимого значения в целях принятия решения на дезактивацию объекта.

При измерении заражения поверхностей брезентовых тентов кузовов автомашин, стенок тарных ящиков и кухонных емкостей, стен и перегородок сооружений и других прозрачных гамма-излучению объектов, для того чтобы определить, какая поверхность заражена, необходимо снять показания прибора при закрытом окне (экран в положении "Г").

Если при открытом окне зонда, экран в положении "Б", показания прибора значительно выше, чем при закрытом, то радиоактивные продукты ядерного взрыва находятся непосредственно на обследуемой поверхности, т. е. поверхность заражена.

Если же оба показания прибора одинаковы, то радиоактивных продуктов на поверхности нет, в этом случае надлежит провести обследование другой стороны объекта.

Измерение при открытом и закрытом окне зонда следует проводить и при контроле заражения поверхности тела человека. Если показания прибора в положениях "Г" и "Б" зонда одинаковы, то радиоактивные продукты находятся внутри организма.

Измерение радиоактивного заражения воды

Для измерения величины заражения воды радиоактивными продуктами ядерных взрывов отбираются две пробы из исследуемых источников: одну из верхних слоев источника, другую со дна вместе с грунтом. Две пробы необходимы потому, что в результате оседания радиоактивных продуктов на дно источника поверхностные слои воды к моменту отбора пробы могут оказаться слабо зараженными, в то время как при пользовании источником, в результате взмучивания воды, радиоактивные продукты, находящиеся на дне, могут вновь подняться на верхние слои. Пробы из верхних слоев воды необходимо брать любой чистой посудой (банками, котелками, ведрами и т. п.), а со дна источника - при помощи специального водозаборника.

Простейшим водозаборником может служить бутылка на веревке с пробкой и привязанным к ней грузом; к пробке также должна быть прикреплена веревка, для того чтобы ее можно было вынуть, когда бутылка находиться на дне. Перед взятием пробы со дна вода взмучивается.

Объем отбираемых проб для измерения заражения воды должен быть либо 1,5 л (солдатский котелок), либо 10 л (ведро). Экран головки зонда прибора при измерении должен находиться в положении "Г".

При измерении величин заражения воды в солдатском котелке головку зонда нужно располагать на расстоянии 0,5-1 см поверхности воды таким образом, чтобы его продольная ось находилась над серединой водной поверхности параллельно длинным сторонам котелка. При использовании ведра головка зонда располагается также на расстоянии 0,5-1 см от поверхности воды над серединой ведра.

Измерение радиоактивного заражения пищевых продуктов

Объем отбираемых проб для измерения радиоактивного заражения жидких и зернистых (сыпучих) пищевых продуктов и пищи в сваренном виде должен быть 1,5 л (солдатский котелок). Измерение величин заражения в котелке проводится так же, как и при измерении заражения воды.

Пробы жидких пищевых продуктов (молока, сметаны, растительного масла, фруктовых соков и т. п.), а также пищи в сваренном виде (суп, каша, чай, компот) следует брать после тщательного перемешивания.

Пробы крупы, муки, сахара, соли и других продуктов, находящихся в упаковке, следует брать из прилегающего к таре слоя толщиной 1-2 см. Для этого необходимо разрезать (вскрыть) упаковку, а затем отобрать продукт и тщательно перемешать.

Количество упаковок, подлежащих вскрытию, в каждом случае уста­навливается в зависимости от вида продовольствия, размера запасов, условий хранения, но при всех обстоятельствах не менее 5 упаковок, зараженных радиоактивными продуктами ядерного взрыва или подозрительных на заражение данной партии продовольствия.

Перед началом измерений необходимо определить гамма-фон в месте контроля.

При измерении радиоактивного заражения хлеба головка зонда прибора располагается на расстоянии 0,5-1 см от поверхности буханки над ее геометрическим центром вдоль длинной стороны.

Для измерения радиоактивного заражения мелкой рыбы ее укладывают одна к другой на предварительно подготовленную поверхность размером 25х25 см. Масса рыбы 1 кг. Если рыба крупная, то для определения отрезается кусок массой примерно 1 кг. Головка зонда прибора располагается на расстоянии 0,5-1 см от поверхности рыбы над центром исследуемой поверхности.

Радиоактивное заражение мяса определяется обследованием с помощью зонда прибора всей поверхности туши (полутуши) со стороны наиболее подозрительной на заражение. По наибольшей частоте щелчков в головных телефонах или увеличении показаний измерительного прибора определяют место максимального заражения. Над этим местом на расстоянии 0,5-1 см располагают зонд прибора и измеряют мощность дозы гамма-излучения.

Мощность доз излучения, соответствующих безопасным плотностям заражения различных объектов продуктами ядерных взрывов (возрастом 1 сутки), представлена в таблице 1. Таблица 1.

Наименование объекта

Мощность дозы, мР/ч

Поверхность тела человека, открытые участки Нательное белье, лицевая часть противогаза, обмундирование, снаряжение, обувь, СИЗ, личное оружие, медико-санитарное имущество (перевязочный материал, носилки и т. п.) Продовольственная тара, кухонный инвентарь, оборудование столовых, хлебопекарен, продоволь­ственных кладовых Поверхность тела животных Техника: автотранспорт, самолеты, спецмашины, минометы, ракетные комплексы, техническое имущество и т. п. Бронированные объекты (БТР, БМП, танки, пусковые установки и т. п.)

4,5 50 50 100 200 400

Примечание: Если заражение произошло продуктами ядерного взрыва возрастом до 12 или от 12 до 24 часов, то указанные в таблице 1 значения увеличиваются в 4 и 2 раза. Если возраст продуктов ядерного взрыва не известен, то следует пользоваться приведенными в таблице 1 данными.

Безопасная для состояния здоровья взрослого человека мощность экспозиционной дозы гамма-излучения при употреблении продуктов питания и воды приведена в таблице 2.

Таблица 2

Наименование продуктов	Мощность экспозиционной дозы гамма-излучения от продуктов питания и воды при сроках потребления, мР/ч
1 суток	10 суток	30 суток	свыше 30 сут
Продукты питания и вода, кроме мяса и молока животных, потребляющих ПЯВ с кормом, и рыбы, выловленной из со­держащих ПЯВ водоемов	14	4	3	1,4
Мясо с костями животных, потребляющих ПЯВ с кормом, и рыба (неразделанная) из загрязненных ПЯВ водоемов	200	40	20	14
Молоко	0,4	0,14	-	-

Примечание:

1. Измерения мощности экспозиционной дозы гамма-излучения проводятся при размещении датчика на расстоянии 1-1,5 см над поверхностью загрязненной воды или продуктов питания объемом около 1000 см3.

2. Приведенные в таблице 2 данные относятся к ПЯВ возрастом от 12 часов до 30 суток.

3. При наличии наведенной активности в продуктах питания величины мощностей экспозиционных доз излучения, указанные в настоящей таблице 2, увеличиваются в 4 раза.

Начальник ГО объекта

_______________ ______________________

подпись расшифровка подписи

«Утверждаю»

Руководитель (начальник) объекта

________________________________

_____________ __________________

подпись расшифровка подписи

«___» ___________ 200 __ г.

ИНСТРУКЦИЯ

по пользованию войсковым прибором химической разведки (ВПХР)

ВПХР - предназначен для определения ОВ в воздухе, на местности, на боевой технике и других объектах. Кроме того, он может использоваться для определения зараженности ОВ грунта, пищевых продуктов и других сыпучих материалов, а также для забора проб аэрозолей на предмет зараженности воздуха БС и ОВ.

7

3

2



6

1

2  5

3



4

8

1 10

9

11

12

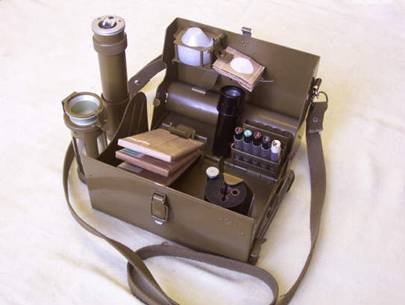

Рис. 1. Состав прибора ВПХР

1 – корпус, 2 – крышка, 3 – ручной насос, 4 – кассеты с индикаторными трубками, 5 – противодымные фильтры, 6 – насадка к насосу, 7 - защитные колпачки, 8 – электрофонарь, 9 – корпус грелки, 10 – патроны грелки, 11 – лопатка, 12 – плечевой ремень.

ВПХР состоит из корпуса с крышкой и размещенных в них ручного насоса, бумажных кассет с ИТ, противодымных фильтров, насадки к насосу, защитных колпачков, электрофонаря, грелки и патронов к ней.

В комплект прибора входят лопатка, инструкция-памятка по работе с прибором, инструкция памятка по определению ФОВ, инструкция по эксплуатации прибора. Для переноски прибора имеется плечевой ремень с тесьмой. Масса прибора 2,3 кг.

Ручной насос - поршневой, служит для прокачивания исследуемого воздуха через ИТ. При 50-60 качаниях насоса в 1 мин через ИТ проходит 1,8-2 л воздуха.

Насос состоит из головки, цилиндра, штока и ручки. В головке насоса размещаются нож для надреза концов ИТ и гнездо для установки ИТ. На торце головки имеется два углубления для обламывания концов ИТ.

В ручке насоса размещено два ампуловскрывателя для разбивания ампул, индикаторных трубок.

Кассета служит для размещения десяти ИТ одинаковой маркировки. На лицевой стороне кассеты наклеена этикетка с изображением окраски (эталон), возникшей на наполнителе ИТ при наличии в прокачиваемом воздухе ОВ, и описанием порядка работы с трубкой.

Индикаторные трубки предназначены для определения типа ОВ. Они представляют собой запаянные стеклянные трубки, внутри которых помещены наполнитель, необходимый для задержания ОВ, и одна или две ампулы с реактивами (ИТ с одним желтым кольцом ампул не имеет).

Каждая ИТ имеет маркировку, показывающую, для обнаружения, какого типа ОВ она предназначена:

- красное кольцо и красная точка - зарин, зоман и V-газы;

- три зеленых кольца - синильная кислота, хлорциан, фосген и

дифосген;

- одно желтое кольцо - иприт;

- одно коричневое кольцо - BZ;

- одно белое кольцо - CS.

Насадка предназначена для определения ОВ в дыму, на местности, боевой технике и других объектах, а также при определении ОВ в пробах сыпучих материалов.

Противодымные фильтры состоят из одного слоя фильтрующего матери­ала и нескольких слоев капроновой ткани.

Фильтры используются для определения ОВ в дыму или в воздухе, содержащем пары веществ кислого характера, а также при определении ОВ в пробах сыпучих материалов.

Электрофонарь применяется для наблюдения в ночное время за изменением окраски ИТ.

Защитные колпачки служат для предохранения внутренней поверхности воронки насадки и от заражения каплями стойких ОВ и для помещения проб почвы, сыпучих материалов.

Грелка служит для подогрева трубок при определении ОВ при пониженной температуре окружающего воздуха ( от -400 до +150 С).

В комплект прибора входят 10 патронов к грелке.

В зависимости от температуры окружающего воздуха в течение первых 3-х минут с момента разбивания ампулы температура в грелке достигает:

- при -400С - до 350С...700С с остыванием за 7...8 минут до 200С...300С;

- при -200С - до 600С...750С с остыванием за 7...8 минут до 300С...400С.

Температура в грелке до 150С...200С сохраняется в течение 10...15 минут.

Общие приемы работы с прибором

Подготовка ВПХР к использованию:

- проверить комплектность прибора и работоспособность ручного насоса;

- разместить кассеты с ИТ в порядке определения ОВ;

- снять с противодымных фильтров полиэтиленовый чехол, вынуть из прибора инструкцию по эксплуатации.

В походном положении прибор носится на левом боку и закрепляется тесьмой вокруг пояса. При работе прибор передвигается вперед.

Темп работы насосом 50-60 полных качаний в 1 минуту.

Наполнители в ряде случаев окрашиваются не только от того ОВ, для которого они предназначены, но и от других веществ, которые могут находиться в воздухе. В этом случае образуется окраска, обычно отличная от окраски, получающейся от ОВ.

Поэтому во всех случаях необходимо сравнить образовавшуюся окраску наполнителя ИТ с эталоном на кассетной этикетке.

Нейтральные и ядовитые дымы в больших концентрациях маскируют окраску наполнителя ИТ, возникающую от ОВ, поэтому при определении ОВ в облаке дыма используется насадка с противодымным фильтром.

Вскрывать концы ИТ необходимо следующим образом:

- взять насос в левую руку, а ИТ в правую;

- сделать надрез конца ИТ с помощью ножа, размещенном на насосе;

- вставить надрезанный конец ИТ в одно из углублений на торце насоса для обламывания и обломать его, нажав на трубку;

- таким же образом вскрыть трубку с другого конца.

Разбивать ампулы ИТ нужно следующим образом:

- вставить вскрытую ИТ в отверстие ампуловскрывателя насоса с такой же маркировкой, как и на ИТ, при этом насос держится головкой кверху, а штырь должен войти в ИТ;

- слегка поворачивая ИТ, надавливать ее на штырь ампуловскрывателя до тех пор, пока полностью не будет разбита ампула (во избежание порезов при вскрытии не допускать, чтобы ее свободный конец упирался в ладонь);

- вынуть ИТ и, взявшись за ее маркированный конец, резко встряхнуть ее.

При разбивании верхней ампулы с красным кольцом и точкой необходимо пальцами правой руки взять ИТ несколько ниже перехвата между ампулами, чтобы ограничить движение трубки вдоль штыря ампуловскрывателя после полного разбивания верхней ампулы.

Следует обращать внимание на то, чтобы верхняя ампула была вскрыта полностью, так как нижний конец не полностью вскрытой ампулы может закупорить трубку во время просасывания через нее воздуха.

Для того чтобы закрепить в насадке противодымный фильтр, следует:

- взять из прибора насадку, поворотом кольца насадки влево создать зазор 2...3мм между воронкой и прижимным кольцом;

- достать противодымный фильтр и вставить его в указанный зазор фильтрующим материалом (не капроном) вверх и зажать фильтр кольцом.

При пониженных температурах чувствительность ИТ снижается, у трубок с красным кольцом и точкой замерзает раствор в ампулах. Успешное использование ИТ в зимних условиях возможно только при применении грелки.

Грелка прибора применяется:

- для оттаивания ампул в ИТ;
