- для подогрева ИТ с красным кольцом и точкой при отрицательных температурах;
- для подогрева трубок с желтым кольцом при температуре ниже 15 С.
Грелку готовить следующим образом:
- вставить до отказа в центральное гнездо корпуса грелки патрон;
- ударом ручки по головке штыря разбить находящуюся в патроне ампулу, погрузить штырь до отказа, произвести поворот штыря; штырь не вынимать до прекращения выделения паров.
Появление паров из патрона указывает на нормальный запуск грелки.
При положительных температурах грелка работает интенсивнее и даже возможны выбросы кислоты из патрона.
Запрещается бросать прибор или патроны для грелки, так как при этом возможно разбивание и срабатывание патрона, иногда с разрывом, т. е. с выбросом колпачка из гильзы патрона.
Определение ОВ в воздухе
Наличие ОВ в воздухе определяют по внешним признакам и по показаниям ИТ.
Наиболее характерными признаками применения противником ОВ являются:
- появление характерного облака газа, дыма или тумана в местах разрывов химических боеприпасов;
- появление облака газа, дыма или тумана, движущегося по ветру;
- появление быстро исчезающего облака или темной полосы за самолетом;
- наличие маслянистых капель, пятен, брызг, лужиц, подтеков на местности или в воронках;
- увядание растительности, изменение ее окраски;
- раздражение органов дыхания, глаз или носоглотки;
- понижение остроты зрения или потеря его;
- посторонний запах, не свойственный данный местности.
При подозрение на наличие ОВ необходимо надеть противогаз и исследовать воздух с помощью ИТ, имеющихся в приборе в такой последовательности:
- трубкой с красным кольцом и точкой;
- трубкой с тремя зелеными кольцами;
- трубкой с желтым кольцом.
Порядок работы:
1. с трубками с красным кольцом и точкой
Вначале определяют наличие ОВ в опасных концентрациях; при получении отрицательного результата проводят определение ОВ в малоопасных концентрациях:
а) определение ОВ опасных концентрациях (5-6 качаний насосом):
-вынуть из кассеты 2 ИТ, вскрыть концы ИТ;
- ампуловскрывателем разбить верхние ампулы обеих трубок, взять трубки за концы с маркировкой и энергично наотмашь встряхнуть 2-3 раза;
- опытную трубку вставить немаркированным концом в насос и прокачать воздух, через вторую (контрольную) трубку воздух не прокачивать.
Тем же ампуловскрывателем разбить нижнюю ампулу в опытной трубке и встряхнуть наотмашь 1-2 раза так, чтобы полностью смочить верхний слой наполнителя. Сразу после этого разбить нижнюю ампулу в контрольной трубке и также встряхнуть ее.
Наблюдать за переходом окраски в контрольной трубке от красной до желтой; к моменту образования желтой окраски в контрольной трубке сохранение красного цвета верхнего слоя наполнителя опытной трубки указывает на наличие ОВ в опасных концентрациях; изменение цвета до желтого - на отсутствие ОВ в опасных концентрациях;
б) определение ОВ в малоопасных концентрациях (50-60 качаний насосом):
- порядок работы тот же, но нижние ампулы разбивать не сразу, а через 2-3 мин после прокачивания воздуха. Кроме того, в жаркую (35оС и выше) погоду нижнюю ампулу в контрольной трубке разбивать через 15 с (счет до 15) с момента встряхивания контрольной трубки;
- к моменту образования желтой окраски в контрольной трубке сохранение красного цвета верхнего слоя наполнителя опытной трубки указывает на ОВ в концентрациях, опасных при нахождении свыше 10 мин без противогаза;
- изменение цвета до желтого или розово-оранжевого указывает на отсутствие ОВ в малоопасных концентрациях.
Примечание: При образовании в опытной трубке желтой окраски сразу после разбивания нижней ампулы определение повторить с применением противодымного фильтра.
2. с трубкой с тремя зелеными кольцами
- вскрыть трубку, разбить ампулу, сделать 10-15 качаний насосом;
- сравнить окраску наполнителя трубки с окраской, изображенной на кассетной этикетке.
3. с ИТ с желтым кольцом
-вскрыть трубку, вставить в насос, прокачать воздух (60 качаний насосом);
- вынуть трубку из насоса, выдержать 1 мин и после этого сравнить окраски наполнителя с окраской, изображенной на кассетной этикетке.
Для ускорения обследования ИТ могут быть вскрыты заранее. Использование вскрытых трубок допускается в течение 10-15 мин от момента их вскрытия.
Вскрытые ИТ, находившиеся в облаке ОВ, для работы непригодны.
Применение ОВ противник может маскировать дымом, в этом случае следует проверять наличие ОВ в воздухе, пользуясь насадкой, снаряженной фильтром, для чего необходимо:
- достать из прибора насос и вставить в него вскрытую ИТ;
- достать из прибора насадку и, закрепив в ней противодымный фильтр, плотно навернуть насадку на резьбу головки;
- сделать соответствующее число качаний насосом;
- вынуть из головки насоса ИТ и провести определение, руководствуясь указаниями на кассетной этикетке.
Определение ОВ на местности, технике, вооружении
Стойкие ОВ на местности, боевой технике, снаряжении можно определить по следующим внешним признакам:
- наличию маслянистых капель, пятен, брызг, лужиц, подтеков на земле, траве, кустах, снегу, боевой технике, снаряжении и различных предметах;
- увяданию растительности или изменению ее окраски.
Определение ОВ на местности, боевой технике, предметах снаряжения и т. п. производить следующим образом:
- открыть крышку прибора и достать насос;
- вставить подготовленную ИТ в головку насоса;
- навернуть на насос насадку, оставив откинутым прижимное кольцо;
- надеть на воронку насадку и защитный колпачок;
- приложить насадку к почве таким образом, чтобы воронка покрыла участок с наиболее резко выраженными признаками заражения;
- прокачать через ИТ воздух, делая необходимое число качаний;
- снять насадку, выбросить колпачок и убрать насадку в прибор;
- вынуть из головки насоса ИТ и провести определение ОВ, руководствуясь указаниями, имеющимися на кассетной этикетке.
Для определения ОВ в почве и в сыпучих материалах необходимо:
- открыть крышку прибора, отодвинуть защелку и вынуть насос, достать необходимую ИТ, вскрыть ее и вставить в головку насоса;
- навернуть на насос насадку и надеть на её воронку защитный колпачок, снять с прибора лопатку и взять пробу верхнего слоя почвы (снега) или сыпучего материала в наиболее зараженном месте;
- взятую пробу насыпать в воронку насадки, наполнив ее до краев;
- накрыть воронку с пробой противодымным фильтром и закрепить его, прокачать через ИТ воздух, делая насосом необходимое число качаний;
- откинуть прижимное кольцо, выбросить противодымный фильтр, пробу и колпачок, а насадку положить обратно в прибор, вынуть из головки насоса ИТ и провести определение ОВ, руководствуясь указаниями, имеющимися на кассетной этикетке или инструкции памятке.
Определение ОВ в воздухе при низких температурах
ИТ с красным кольцом и точкой
а) в опасных концентрациях (при 5-6 качаниях насосом):
- подготовить грелку;
- вставить две ИТ в боковые гнезда грелки для оттаивания ампул. После оттаивания ампул ИТ немедленно вынуть и поместить в штатив;
- вскрыть трубки, разбить верхние ампулы, энергично 2-3 раза встряхнуть и произвести просос воздуха через опытную трубку;
- контрольную трубку держать в штативе;
- одновременно подогреть обе трубки в грелке в течение 1 мин, после чего наблюдать изменение окраски наполнителя трубок.
б) в безопасных концентрациях (при 50-60 качаниях насосом):
- порядок работы с ИТ тот же, после прососа воздуха выдержать трубки в течение 1...2 мин. Необходимо помнить, что перегрев трубок ведет к их порче;
- после выдержки разбить нижние ампулы обеих трубок, встряхнуть их одновременно и наблюдать за изменением окраски наполнителя трубок. В случае сомнительных показаний трубок с тремя зелеными кольцами при пониженных температурах определение необходимо повторить с использованием грелки, для чего трубку после прососа воздуха на 1 мин помесить в грелку и затем наблюдать окраску.
в) ИТ с желтым кольцом при температуре ниже 15оС использовать с применением грелки. Подогреть трубку следует после прососа через нее воздуха в течение 1...2 мин и затем наблюдать окраску наполнителя.
Начальник штаба ГО объекта
________________ _________________________
подпись расшифровка подписи
СПРАВОЧНЫЕ ДАННЫЕ ОБ ИНДИКАТОРНЫХ ТРУБКАХ
ПО ОПРЕДЕЛЕНИЮ ОВ И АХОВ
Маркировка индикаторной трубки | Определяемое индикаторной трубкой ОВ | Наименьшая Концентрация ОВ, определяемая трубкой, мг/л | Окраска наполнителя до воздействия ОВ | Окраска наполнителя от воздействия ОВ | Вещества, дающие такую же или близкую окраску наполнителя | Вещества, дающие иную окраску наполнителя | Окраска, образующаяся от веществ, указанных в предыдущей графе | Особые указания по работе с индикаторной трубкой |
Одно красное кольцо и точка того же цвета (ИТ-44, ИТ-51) | Зарин, зоман, V-газы | 0,0000005 | Белая | Сохранение образовавшейся после разбивания второй ампулы красной окраски в опытной трубке после того, как окраска в контрольной трубке перешла в желтую | Пары веществ основного характера | Пары соляной кислоты и вещества кислого характера | Желтая | 1. Газообразные вещества основного характера мешают определению отравляющих веществ, поэтому нельзя работать с трубками вблизи уборных, силосных ям, канализационных стоков и т. п. 2. Газообразные вещества кислого характера обесцвечивают окраску, возникающую при разбивании нижних ампул. Поэтому в тех случаях, когда после встряхивания наполнитель в опытной трубке окрасится в желтый цвет раньше, чем в контрольной, определение повторяют с применени-ем насадки и противодымного фильтра |
Одно желтое кольцо (ИТ-36) | Иприт | 0,002 | Лимонно-желтая, и при прокачивании незараженного (чистого) воздуха – желтая | Красная на желтом фоне | Азотистый иприт в больших концентрациях | 1. Фосген и дифосген (в больших концентрациях) | 1. Зеленая | 1. При прокачивании чистого воздуха окраска наполнителя трубки меняется, поэтому пожелтение всего наполнителя не служит указанием наличия в воздухе паров иприта |
2. Сероводород, мышьяковистый водород, фосфористый водород | 2. Коричневая различных оттенков | 2. Наличие в воздухе аммиака снижает чувствительность трубки, часто приводя ее к полной порче, поэтому нельзя работать с трубкой вблизи уборных, силосных ям, канализационных стоков и т. п. | ||||||
3. Окислы азота, бензин, керосин, бромбензилцианид | 3. От светло-коричневой до темно-коричневой | 3. Наполнитель трубки может обесцвечиваться, теряя полностью или частично чувствительность к иприту от паров соляной кислоты, нейтральных дымов и больших концентраций табуна, синильной кислоты, люизита. Поэтому отрицательные показания трубки с обесцветившимся в нехарактерный цвет наполнителем не позволяют сделать заключение об отсутствии паров иприта в воздухе и свидетельствуют лишь о наличии в воздухе паров веществ, мешающих определению иприта. | ||||||
4.Металлохлоридные дымы | 4. От желто-коричневой до темно-зеленой | 4. При определении больших концентраций иприта трубка может не дать показаний, поэтому летом, проверяя воздух, над лужами иприта, в бочках и других закрытых емкостях, делать не более 3-5 качаний насосом. | ||||||
5. Аммиак | 5.Светло-зеленая | 5.Чувствительность трубки к иприту, находящемуся в смеси с люизитом, значительно меньше, чем к чистому иприту, поэтому возможны случаи отказа показаний трубок на участках, зараженных смесью иприта с люизитом | ||||||
6. Табачный дым | 6. От желто-коричневой до серо-желтой | 6. Чувствительность трубки весьма сильно зависит от температуры окружающего воздуха, поэтому при определении концентрации иприта при температурах ниже 15о необходимо пользоваться грелкой. 7. Хранение трубок на солнечном свету, особенно в летнее время приводит к их порче. | ||||||
Три зеленых кольца (ИТ-45) | Фосген, дифосген | 0,005 | Белая | Чисто зеленая или сине-зеленая на белом фоне (верхний слой наполнителя) | Металлохло-ридные дымы | 1. Соляная кислота, дымо-вая смесь С-4, хлористый сульфурил, окислы азота | 1. От желтой до желто-зеленой | Заключение о наличии в воздухе фосгена и дифосгена давать только убедившись в том, что наполнитель трубки окрасился в характерный чисто-зеленый или сине-зеленый цвет |
3. Адамсит, хлор, хлорпик-рин, продукты сгорания порохов | 2. От желтой до оранжевой | |||||||
Синильная кислота Хлорциан | 0,005 0,08 | Красно-фиолетовая (нижний слой наполнителя) | Бромциан | 1. Окислы азота и продукты сгорания порохов | 1. Красновато-фиолетовая | При температурах ниже нуля окраска наполнителя при малых концентрациях фосгена и дифосгена значительно слабее, чем окраска на этикетке | ||
2. Хлорпикрин, металлохлоридные и антраце-новые дымы | 2. Желтовато-оранжевая или оранжево-розовая | |||||||
3. Табачный дым | 3. От желтой до коричневой |
«Утверждаю»
Руководитель (начальник) объекта
________________________________
_____________ __________________
подпись расшифровка подписи
«___» ___________ 200 __ г.
И Н С Т Р У К Ц И Я
по пользованию общевойсковым комплектом
измерителей дозы ДП-22В
Общевойсковой комплект измерителей дозы ДП-22В предназначен для измерения экспозиционной дозы гамма-излучения.
В комплект прибора (рис. 1) входят зарядное устройство ЗД-5 и 50 измерителей дозы ДКП-50А (рис. 2), техническое описание и инструкция по эксплуатации, формуляр. Комплект размещен в укладочном ящике.
Измеритель дозы ДКП-50А обеспечивает регистрацию экспозиционной дозы гамма-излучения в диапазоне от 2 до 50 Р. Отсчет измеряемых доз производится по шкале, расположенной внутри дозиметра.
Подготовка прибора к работе включает подключение источников питания и заряд измерителей дозы.
При подключении источников питания необходимо: ручку регулятора напряжения повернуть влево до упора; установить в отсек питания зарядного устройства два элемента 1,6-ПМЦ-У-8 (145У) и подключить их выводы к соответствующим клеммам согласно маркировке; закрыть отсек питания крышкой и закрепить ее винтом.
 |
3
2 4
5

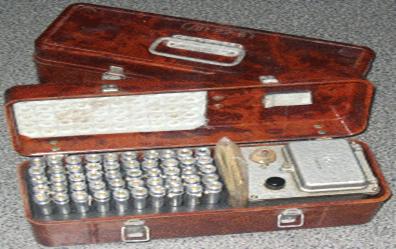

Рис. 1 Комплект измерителей дозы ДП-22В:
1 - зарядное устройство ЗД-5; 2 - измерители дозы ДКП - 50А; 3 - ручка потенциометра; 4 - крышка отсека питания; 5 - гнездо ЗАРЯД;

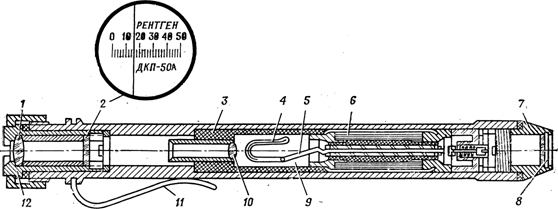

Рис. 2 Измеритель дозы ДКП-50А:
1 - корпус дозиметра; 2 - шкала; 3 - корпус дозиметра; 4 - подвижная платинированная нить; 5 - внутренний электрод; 6 - конденсатор; 7 - защитная оправа; 8 - стекло; 9 - ионизационная камера; 10 - объектив; 11 - держатель; 12 - верхняя пробка
При подключении источников питания необходимо: ручку регулятора напряжения повернуть влево до упора; установить в отсек питания зарядного устройства два элемента 1,6-ПМЦ-У-8 (145У) и подключить их выводы к соответствующим клеммам согласно маркировке; закрыть отсек питания крышкой и закрепить ее винтом.
Заряд измерителей дозы осуществляется с помощью зарядного устройства ЗД-5, для чего с гнезда ЗАРЯД снимается заглушка, с измерителя дозы - защитная оправа. Измеритель дозы вставляется в гнездо ЗАРЯД и нажимается до упора, при этом включается подсвет шкалы дозиметра. Наблюдая в окуляр, вращением ручки регулятора напряжения необходимо установить изображение нити против нулевого деления шкалы, после чего измеритель дозы из зарядного гнезда вынимается и проверяется на свет совпадение нити с нулевой отметкой при ее вертикальном положении. На измеритель дозы навертывается защитная оправа, а на зарядное гнездо - заглушка.
Измерение доз излучения производится по положению изображения нити на шкале дозиметра. При этом необходимо помнить, что саморазряд измерителей дозы в нормальных условиях не превышает двух делений шкалы за сутки.
Начальник штаба ГО объекта
________________ _________________________
подпись расшифровка подписи
«Утверждаю»
Руководитель (начальник) объекта
________________________________
_____________ __________________
подпись расшифровка подписи
«___» ___________ 200 __ г.
И Н С Т Р У К Ц И Я
по пользованию метеокомплектом МК-3М
Метеокомплект МК-3М предназначен для ведения метеорологических наблюдений за ветром, температурой воздуха и почвы, а также для разведки особенностей ветрового режима на небольших участках местности.
В состав метеокомплекта входят:
- сумка;
- ручной анемометр;
- термометр-пращ;
- вымпел;
- компас;
- указатели румбов;
- секундомер;
- карманный светосигнальный фонарь;
- складной шест.
Подготовка к работе.
При развертывании метеокомплекта:
- соединить верхнее и среднее звенья шеста;
- воткнуть в землю заостренным концом нижнее звено шеста;
- вынуть компас, освободить стрелку и положить его около воткнутого в землю нижнего звена шеста;
- определить по компасу направление на север, на расстоянии двух соединенных звеньев шеста установить указатель румба с буквой С (север);
- установить оставшиеся указатели румбов по сторонам света;
- убрать компас, предварительно закрепив стрелку;
- достать из футляра анемометр и вымпел, надеть вымпел петлей на конусообразный винт анемометра, установить анемометр на торцовой части верхнего звена шеста;
- установить полностью шест метеокомплекта;
- повернуть анемометр на шесте так, чтобы циферблат был направлен в подветренную сторону; когда наблюдения не ведутся, счетный механизм анемометра должен быть выключен, чтобы он не вращался без надобности;
- вынуть из футляра термометр и положить его на землю около шеста, не затеняя резервуара термометра; термометр укладывается горизонтально шкалой вверх в неглубокую бороздку с таким расчетом, чтобы одна половина резервуара была в грунте, а другая открыта;
- подготовить для записи журнал метеонаблюдений и бланки метеодонесений;
- приготовить секундомер, карандаш, а в ночное время и фонарь.
Порядок и правила метрологических наблюдений
Для измерения скорости ветра:
- освободить чашечные полушария анемометра от наброшенного на него вымпела;
- отсчитать начальное показание анемометра по двум стрелкам: левой малой и большой; для удобства отсчета можно большую стрелку подогнать к нулевому делению, тогда отсчет обеих стрелок будет выражать целое число сотен (для этого необходимо нажимом рычажка вверх включить счетный механизм анемометра и, как только большая стрелка подойдет к нулю, выключить счетный механизм нажимом на рычажок вниз); установку большой стрелки на нулевое деление рекомендуется делать по окончании каждого наблюдения;
- записать начальные показания анемометра в журнал;
- приготовить секундомер и в момент, когда секундная стрелка секундомера подойдет к делению «60», включить счетный механизм анемометра; через 100 с выключить счетный механизм анемометра, отсчитать новое положение стрелок и записать отсчет в журнал;
- вычислить скорость ветра делением разности между вторым и первым отсчетами на 100 с; результат деления с точностью до 0,1 записать в журнал.
Имеющиеся в аттестате анемометра поправки на скорость ветра использовать в случае необходимости точных измерений скорости ветра.
Чтобы получить значение скорости ветра, менее зависящее от случайных его порывов, необходимо включать счетный механизм анемометра на 300 с (5 мин); в этом случае отсчет производить по всем трем стрелкам прибора.
Для определения направления ветра метеонаблюдатель должен находиться лицом к ветру перед свободным концом вымпела так, чтобы вымпел был в створе между шестом и наблюдателем. Наблюдение за колебанием вымпела производить в течении 30-60 с. Такой промежуток времени берется для того, чтобы получить данные о среднем направлении ветра, а не об отдельных его колебаниях. После наблюдения записать в журнал среднее положение вымпела. Направлением ветра считать тот румб, откуда дует ветер.
Для измерения температуры воздуха:
- выбрать место для измерения вдали от предметов;
- вынуть из футляра термометр и проверить прочность крепления шнура;
- надеть петлю шнура на средний палец руки и зажать шнур указательным и большим пальцами, сжать кисть в кулак;
- привести плавным движением полусогнутой руки шнур с термометром во вращательное движение над головой в горизонтальной плоскости;
- разогнуть указательный палец после 100 оборотов термометра (1 мин) летом или 200 оборотов (2 мин) зимой и, постепенно замедляя вращение термометра намотать на палец шнур до тех пор, пока термометр не подойдет к пальцам руки;
- взять термометр за верхнюю часть и произвести отсчет показаний.
При отсчете температуры не подносить термометр близко к себе, не дышать на него и не прикасаться к его резервуару, поскольку от этого изменяются показания.
Если наблюдение производится в солнечный день, то встать спиной к солнцу и отсчет произвести в тени своего тела. Сначала отсчитывать десятые доли градуса (их значение может быстро измениться), затем целые градусы. Для контроля повторить измерения температуры до тех пор, пока два измерения не дадут одинаковых результатов.
Записать значение температуры в соответствующую графу журнала. При отрицательных температурах при записи ставится знак «-», при положительных температурах знак «+» не ставится. Если при отсчетах получается целое число градусов, то на месте десятых долей ставится «0».
Для измерения температуры поверхности почвы:
- выбрать небольшой участок (20х5 см), соответствующий по своему характеру (влажности, растительности и т. д.) окружающей местности;
- положить термометр в середине этого участка горизонтально шкалой вверх; на оголенной почве термометр кладется в мелкую бороздку с таким расчетом, чтобы одна половина его по всей длине (главным образом резервуар) находилась в почве, а другая была открыта солнечным лучам;
- обозначить место, где уложен термометр (иначе термометр легко раздавить);
- подождать 10 минут и, не трогая термометра, дважды (для самоконтроля) сделать отсчет его показаний;
- записать показания термометра в журнал (без учета поправок к термометру).
Начальник штаба ГО объекта
_________________ __________________________
подпись расшифровка подписи
«Утверждаю»
Руководитель (начальник) объекта
________________________________
_____________ __________________
подпись расшифровка подписи
«___» ___________ 200 __ г.
И Н С Т Р У К Ц И Я
по пользованию комплектом знаков ограждения КЗО-1М
Комплект знаков ограждения КЗО-1М предназначен для ограждения участков местности, зараженных радиоактивными и отравляющими веществами или биологическими средствами.
Технические данные:
- дальность видимости знака ограждения, м: днем - не менее 200;
- масса, кг: 2,3.
Комплект знаков ограждения КЗО-1М состоит из 10 знаков ограждения, карандаша и штыря, в походном положении переносимых в чехле.
Знак ограждения представляет собой изделие, состоящее из щита, изготовленного из водонепроницаемого картона с наклеенными с двух сторон этикетками желтого цвета, и металлической стойки.
Металлический штырь предназначен для прокола отверстия в твердом грунте под стойку.
Установка знаков ограждения производится согласно действующим руководствам и наставлениям.
Комплект поставки:
- щит 10 шт.;
- стойка 10 шт.;
- штырь 1 шт.;
- чехол 1 шт.;
- карандаш 1 шт., в кармане чехла.
Начальник штаба ГО объекта
__________________ ____________________________
подпись расшифровка подписи
Приложение
Перечень
основных нормативных правовых актов Российской Федерации, нормативных правовых актов МЧС России, нормативно-технических, методических и иных руководящих документов, регламентирующих выполнение задачи «Обнаружение и обозначение районов, подвергшихся радиоактивному, химическому, биологическому и иному заражению»
ФЕДЕРАЛЬНОЕ ЗАКОНОДАТЕЛЬСТВО
Основы единой государственной политики в области гражданской обороны на период до 2010 года, утвержденные Президентом Российской Федерации от 5 января 2004 г. № Пр-12;
Указ Президента Российской Федерации от 01.01.01 г. № 000 «Вопросы Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий»;
Федеральные законы:
от 01.01.01 г. «О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера»;
от 01.01.01 г. «О гражданской обороне»;
от 01.01.01 г. «О промышленной безопасности опасных производственных объектов»;
от 9 января 1996 г. «О радиационной безопасности населения».
ПОСТАНОВЛЕНИЯ ПРАВИТЕЛЬСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ
от 01.01.01 г. № 000 «О порядке создания убежищ и иных объектов гражданской обороны»;
от 01.01.01 г. № 000 «О реализации федеральными органами исполнительной власти мероприятий по обеспечению безопасности граждан, постоянно или преимущественно проживающих в зонах защитных мероприятий объектов по хранению химического оружия и объектов по уничтожению химического оружия».
ПРИКАЗЫ МЧС РОССИИ
от 01.01.01 г, № 000 «Об утверждении и введении в действие Правил пользования и содержания средств индивидуальной защиты, приборов радиационной, химической разведки и контроля» (зарегистрирован в Министерстве юстиции Российской Федерации от 01.01.01 г., регистрационный № 000);
от 01.01.01 г. № 000 «О внесении изменений в Правила использования и содержания средств индивидуальной защиты, приборов радиационной, химической разведки и контроля, утвержденные приказом МЧС осени от 01.01.01 г. № 000» » (зарегистрирован в Министерстве юстиции Российской Федерации от 01.01.01 г., регистрационный № 000);
от 01.01.01 г. № 000 «Об утверждении требований по предупреждению чрезвычайных ситуаций на потенциально опасных объектах и объектах жизнеобеспечения» (зарегистрирован в Министерстве юстиции Российской Федерации от 01.01.01 г., регистрационный № 000);
от 1 марта 2004 г. № 97 ДСП «Об утверждении Инструкции по проверке и оценке состояния гражданской обороны» (зарегистрирован в Министерстве юстиции Российской Федерации от 9 марта 2004 г, регистрационный № 000);
от 01.01.01 г. № 000 ДСП «О внесении изменений в Инструкцию по проверке и оценке состояния гражданской обороны», утвержденную приказом МЧС России от 1 марта 2004 г. № 97 ДСП» (зарегистрирован в Министерстве юстиции Российской Федерации от 01.01.01 г, регистрационный № 000).
НОРМАТИВНО-ТЕХНИЧЕСКИЕ, МЕТОДИЧЕСКИЕ
И ИНЫЕ РУКОВОДЯЩИЕ ДОКУМЕНТЫ
ГОСТ Р 22.3.03-94 Безопасность в чрезвычайных ситуациях
«Защита населения. Основные положения»;
ГОСТ Р 22.3.01-94 Безопасность в чрезвычайных ситуациях «Жизнеобеспечение населения в чрезвычайных ситуациях. Основные положения».
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 |
