5C ARMED gr TEL:№, где gr - номер группы, № - номер телефона пользователя, например: 5C ARMED 09 TEL:.

5.3. Снятие с охраны.

5.3.1. Снятие с охраны кнопкой.

С помощью кнопки BTAL можно снимать с охраны только одну запрограммированную группу, «по умолчанию» кнопка постановки под охрану управляет состоянием группы 9. Для исключения ложного срабатывания время реакции на нажатие кнопки BTAL устанавливается длительным, более 1 сек (диапазон 0,1 - 25с). После нажатия на кнопку группа снимается с охраны сразу, без задержки. Каждое снятие с охраны сопровождается кратковременным, двукратным включением RELE 1 (на 0,2 сек) и зелёного светодиода на считывателе. На телефоны пользователей отсылается SMS сообщение с текстом: C2 DISARM gr TEL: №, где gr - номер группы, № - номер телефона пользователя.

5.3.2. Снятие с охраны ключом пользователя.

Ключ пользователя снимает с охраны только те группы, к которым принадлежит (до 2-х групп). Однократное воздействие ключом на считыватель, даст команду на снятие группы с охраны, что сопровождается кратковременным, двукратным включением RELE 1 (на 0,2 сек) и зелёного светодиода на считывателе. На телефоны пользователей отсылается SMS сообщение с текстом:

C2 DISARM gr KEY: n, где gr - номер группы, n – порядковый номер ключа в списке ключей

5.3.3. Снятие с охраны с телефона пользователя.

Для снятия группы с охраны на контроллер отсылается SMS сообщение с текстом: DISARM 1, где 1 - это номер группы. Для установки или снятия нескольких групп, в одном сообщении перечисляются несколько команд с номерами групп - DISARM 1 DISARM 3 DISARM 8 DISARM 10. Команды будут выполнены, если посланы с телефона принадлежащего группе (-ам), состояние которых изменяется и обладающего правами на снятие с охраны.

Каждое снятие с охраны сопровождается кратковременным, двукратным включением RELE 1 (на 0,2 сек) и зелёного светодиода на считывателе. На телефоны пользователей отсылается SMS сообщение с текстом:

C2 DISARM gr TEL:№, где gr - номер группы, № - номер телефона пользователя, например: C2 DISARM 09 TEL:.

5.4. Регистрация состояния «тревога».

5.4.1. При срабатывании ШС, по тревоге включается на запрограммированное время реле, а на телефоны пользователей рассылаются SMS сообщения. Срабатывание ШС определяется логикой принятия решения о тревоге (см. п. 4.2.) и принадлежностью к группе. Шлейф можно сконфигурировать таким образом, что он будет регистрировать тревоги вне зависимости от состояния группы или не будет регистрировать тревоги совсем. Для каждого шлейфа можно установить время, в течение которого будут замкнуты контакты каждого реле для отработки тревоги.

5.4.2. При срабатывании ШС, если не установлен режим “2 датчика на шлейф по схеме R-2R”, по тревоге SMS сообщения рассылаются только на телефоны, которые принадлежат к той же группе, что и сработавший шлейф. SMS имеет следующий вид:

62 01 TREVOGA В SMS-сообщение добавляется код тревоги (62) и номер шлейфа (от 01 до 08) для обеспечения совместимости с программой ПЦН (центрального поста наблюдения) «SHS-GSM» на компьютере, затем название шлёйфа. Для каждого шлейфа можно ввести свой текст (название ШС). В заводских установках используются следующие тексты сообщений:

«TREVOGA» - для ШС1;

«PRONIKN» - для ШС2;

«POJAR» - для ШС3;

«PERIMETR» - для ШС4;

«VOROTA» - для ШС5;

«GARAJ» - для ШС6;

«PODVAL» - для ШС7;

«VZLOM» - для ШС8.

Если установлен режим “2 датчика на шлейф по схеме R-2R”, SMS имеет следующий вид, например для ШС1:

DCC0 01 TREVOGA (для датчика 1 ШС1), или

DCC0 02 SENSOR 2 (для датчика 2 ШС1) . В заводских установках используются следующие тексты сообщений для вторых датчиков:

«SENSOR 2» - для датчика 2 ШС1;

«SENSOR 4» - для датчика 2 ШС2;

«SENSOR 6» - для датчика 2 ШС3;

«SENSOR 8» - для датчика 2 ШС4;

«SENSOR 10» - для датчика 2 ШС5;

«SENSOR 12» - для датчика 2 ШС6;

«SENSOR 14» - для датчика 2 ШС7;

«SENSOR 16» - для датчика 2 ШС8.

5.4.3. В момент перехода группы (групп) в состояние тревоги включается реле (если запрограммировано) и выключается реле по факту снятию группы с охраны. В режиме «тревога» реле включается на запрограммированное время (индивидуально для каждого шлейфа), работает в режиме переключения, с периодом в 1 сек.

5.4.4. Сигнализация о вскрытии корпуса контроллера выполняется в случае сработки датчика вскрытия (тампера), путём рассылки на все телефоны пользователей SMS сообщения с текстом:

41 TAMPER В SMS-сообщение добавляется код вскрытия (41) затем название события.

5.5. Управление RELE и DR.

Для управления внешними устройствами, подключёнными к выходам RELE 1, RELE 2, DR 1, DR 2, используются SMS сообщения, посланные с телефона пользователя. Команды управления будут выполняться только, если посланы с телефона из списка контроллера, обладающего достаточными правами.

Для включения отправляется SMS сообщения с текстом:

RELE 1 ON (для других выходов аналогично - RELE 2 ON, DR 1 ON, DR 2 ON).

Для выключения отправляется SMS сообщения с текстом:

RELE 1 OFF (для других выходов аналогично)

v  ВНИМАНИЕ: При реализации команд дистанционного управления внешними устройствами, подключенными к выходам контроллера, помните о возможных последствиях их неправильного и/или ошибочного включения, могущего привести к выходу из строя дорогостоящего оборудования, затоплению, пожару на объекте.

5.6. Доступ по ключу.

Для открытия электрозамка на двери необходим считыватель на входе и запрограммированные ключи пользователей (мастер - ключи электрозамок не открывают). С дугой стороны дверь открывается по кнопке выхода. После считывания ключа подаётся команда на открытие замка (выход DOOR) и зажигается зелёный светодиод (LED G) на 5 сек (индикация открытой двери). Если ключ не имеет права доступа, то зажигается красный светодиод (LED R) на 1,5 сек. (индикация отказа в доступе). Значения 5 сек и 1,5 сек соответствуют значениям, устанавливаемым по умолчанию и приводятся в качестве примера.

По истечении времени горения зеленого светодиода (LED G) снимается команда на открытие замка и замок двери переводится в состояние «закрыт».

При считывании ключа пользователя снимается с охраны группа, к которой он принадлежит, выполняется индикация и отправка SMS сообщений по режиму «снятие с охраны».

6. Программирование контроллера.

Контроллер является свободно программируемым устройством для выполнения требуемых задач на объекте. Параметры программирования сохраняются в энергонезависимом ПЗУ - микросхеме типа 24С16a, установленной на съёмной панели. Программирование контроллера можно выполнять разными способами:

а) программировать микросхему 24С16a во внешнем программаторе (программатора «ЭРА-Прог-1» и преобразователь интерфейса ПИ USB-RS485);

б) программировать контроллер с помощью программы «ERAProg1.exe» и преобразователя интерфейса ПИ USB-RS485 по линии связи RS485.

в) программировать контроллер с сотового телефона пользователя путём отправки SMS;

г) программировать некоторые функции с помощью мастер - ключа.

6.1. Заводские установки (параметры по умолчанию).

Установки по умолчанию подобраны таким образом, чтобы при первом включении и минимальном программировании контроллер начал работу в простом режиме прибора охрано-пожарной сигнализации и доступа для одного объекта. Программирование сводится к вводу нового пароля, номеров телефонов пользователя, SMS центра и СИМ карты, остальные параметры по необходимости, см. таблицу №4

Таблица №4.

№	Параметр	Значение
1.	Пароль на доступ через сотовую сеть
2.	Список мастер ключей	Очищен
3.	Список ключей пользователей	Очищен
4.	Список телефонов	Очищен
5.	Задержка для кнопки постановки под охрану ШС 1-4	0 секунд
6.	Задержка для кнопки постановки под охрану ШС 5-8	30 секунд
7.	Задержки постановки под охрану ключом для всех ШС	2 секунды
8.	Задержка на выдачу тревоги по шлейфам 1, 2, 3, и 4	0 секунд
9.	Задержка на выдачу тревоги по шлейфам 5, 6, 7, и 8	30 секунд
10.	Время включения реле 1 по тревоге ШС 4	1 секунда
11.	Время включения реле 1 по тревоге ШС 1, 2, 3, 5, 6, 7, 8	30 секунд
12.	Номер SMS-центра SIM-карты 1	Нет номера.
13.	Номер SMS-центра SIM-карты 2	Нет номера.
14.	Номер SIM-карты 1	Нет номера.
15.	Номер SIM-карты 2	Нет номера.
16.	Номера телефонов пользователей	Нет номеров.
17.	Время реакции шлейфа (защита от помех)	0.3секунды.
18.	Время на нажатие кнопки постановки под охрану.	0.2 секунды
19.	Режим работы кнопки постановки под охрану.	Режим 1
20.	Список ШС, которые снимаются и ставятся на охрану.	1,2,4,5,6,7,8
21.	ШС в круглосуточном режиме	3
22.	Трансляция сообщений, пришедших с указанного номера	Нет номера.
23.	Тихая постановка под охрану	Выключена
24.	Состав групп 1, 2, 3, 4, 5, 6, 7, 8 и 10	Замок двери
25.	Состав группы 9	ШС 1-8, замок
26.	Название ШС 1, датчик 1	TREVOGA
27.	Название ШС 1, датчик 2	SENSOR 2
28.	Название ШС 2, датчик 1	PRONIKN
29.	Название ШС 2, датчик 2	SENSOR 4
30.	Название ШС 3, датчик 1	POJAR
31.	Название ШС 3, датчик 2	SENSOR 6
32.	Название ШС 4, датчик 1	PERIMETR
33.	Название ШС 4, датчик 2	SENSOR 8
34.	Название ШС 5, датчик 1	VOROTA
35.	Название ШС 5, датчик 2	SENSOR 10
36.	Название ШС 6, датчик 1	GARAJ
37.	Название ШС 6, датчик 2	SENSOR 12
38.	Название ШС 7, датчик 1	PODVAL
39.	Название ШС 7, датчик 2	SENSOR 14
40.	Название ШС 8, датчик 1	VZLOM
41.	Название ШС 8, датчик 2	SENSOR 16
42.	Текст SMS на отключение напряжения на входе PWC	11 No220V
43.	Текст SMS на восстановление напряжения на входе PWC	12 220V OK
44.	Задержка на отправку SMS «11 No220V».	5 минут
45.	Время открытия замка	0,1 секунды
46.	Время свечения LED G при открытии двери	5 секунд
47.	Время свечения LED R при отказе в доступе	1.5 секунды
48.	Кнопка постановки под охрану принадлежит к	9-ой группе
49.	Логика принятия решения о тревоге при вхождении шлейфа в несколькие группы одновременно	Алгоритм А п.5.1.2.
50.	Накопительный режим регистрации тревог для всех ШС	Выключен.
51.	Число срабатываний ШС в накопительном режиме	3
52.	Интервал в накопительном режиме	6 сек.
53.	Разрешение предупредительных SMS сообщений после первого срабатывания ШС в накопительном режиме.	Да
54.	Режим «предупреждение» для RELE 1, RELE 2 после первого срабатывания ШС в накопительном режиме.	Выключен.
55.	Режим ограничения числа SMS сообщений.	Выключен.

6.2. Восстановление заводских установок.

При нарушениях, в работе контроллера, вызванных неверным программированием или для проверки аппаратных неисправностей необходимо восстановление установок «по умолчанию», для чего необходимо:

6.2.1.  Выключить питание.

6.2.2.  Установить перемычку J5 в положение RESET.

6.2.3.  Включить питание, контроллер выполнит запись установок «по умолчанию» в микросхему 24С16a, запись индицируется миганием зелёного светодиода на считывателе, с интервалом 0,2 сек.

6.2.4.  По окончании записи и успешном выполнении проверки зелёный светодиод перестаёт мигать и включается постоянно. В противном случае загорается непрерывно красный светодиод (несоответствие при верификации записанной информации).

6.2.5.  Выключить питание.

6.2.6.  Снять перемычку J5 с положения RESET.

6.2.7.  Включить питание и продолжить программирование.

Аналогичный результат можно получить, если установить в контроллер микросхему АТ24С16a, заранее запрограммированную «по умолчанию» во внешнем программаторе.

6.3. Подключение к компьютеру.

6.3.1. Основное программирование контроллера выполняется с компьютера, для чего используется приложение «Программатор ЭРА-Прог1» (файл ERAProg1.exe), Подключение компьютера к контроллеру осуществляется по линии связи RS485, через преобразователь интерфейса ПИ USB-RS485. Приложение «Программатор ЭРА-Прог1» помимо функций программирования позволяет выполнять мониторинг событий в реальном времени, что позволяет быстро проверить работоспособность контроллера после монтажа и программирования.

6.3.2. Преобразователь интерфейса ПИ USB-RS485 подключается к компьютеру через USB порт, не требует отдельного питания. Для подключения используется стандартный кабель для USB принтера и плоский кабель из комплекта поставки ПИ USB-RS485. Программа «ERAProg1.exe», преобразователь интерфейса ПИ USB-RS485” и кабели в комплект контроллера не входят и приобретаются отдельно. Программа «ERAProg1.exe» доступна для скачивания с сервера ftp://ftp. *****/.

6.3.3. Схема подключения контроллера к преобразователю интерфейса ПИ USB-RS485 и компьютеру приведена на рисунке ниже.

Для подключения линии связи RS485 используется плоский кабель из комплекта поставки, что позволяет программировать контроллер на столе. При длине линии до нескольких метров можно использовать любой подходящий кабель и не устанавливать резисторы.

Если возникает необходимость программировать «ЭРА-8К» на значительном удалении, то линию связи RS485 можно удлинить до 1200 метров. Для линии связи используется кабель типа «витая пара» (не ниже 3 категории), для жил А и Б используется одна пара, для «общего» провода (GND) используется другая пара. На обоих концах линии связи RS485 должны быть установлены резисторы сопротивлением 120 Ом.

В комплект преобразователя интерфейса входит плоский кабель длиной 0,5м. Нумерация проводов в кабеле идёт от красного проводника, для подключения к контроллеру используются жилы 1, 5, 6.

6.3.4. При первом подключении ПИ USB-RS485 к компьютеру, операционная система сообщит о появлении нового устройства в системе и предложит произвести установку драйвера. Произведите установку драйвера, указав путь к папке

«CDM 2.06.00 WHQL Certified» (можно скачать по адресу:

http:///Drivers/VCP. htm (ссылка 2.06.00) или с сервера

ftp://ftp. *****/). Кроме того, необходимо убедиться, что в системе установлена среда исполнения “.NET Framework 3.5 SP1” (можно скачать по адресу http://msdn. /en-us/netframework/default. aspx). Затем запустите приложение «Программатор ЭРА-Прог1» (файл ERAProg1.exe), выберите на вкладке спадающего меню “Выбор USB-порта” вновь появившийся порт COMx, где x – число, превышающее значения имеющихся в системе портов COM. Программатор подключится к порту USB и на нижней панели окна появится надпись «Программатор ЭРА-Прог1 подключен к порту USB (COMх)”. При правильном подключении программатора к контроллеру, наличие связи по линии RS485 можно определить по прерывистому свечению (с короткими паузами) индикатора LINE на плате контроллера.

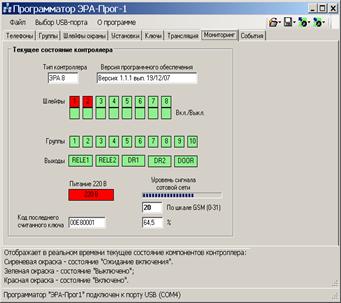

В окне программатора перейти на вкладку «Мониторинг» и проверить текущее состояние контроллера. На вкладке выводится информация о типе контроллера, версии прошивки, состояние ШС, групп, выходов и уровня сигнала в антенне. Красный цвет соответствует состоянию «включено», зелёный – «выключено», розовый – «переходное». Список событий просматривают на закладке «События».

Если связь с контроллером отсутствует, то появляется предупреждающее окно с надписью «Отсутствует связь с контроллером ЭРА по интерфейсу RS485». Тогда в меню «Выбор USB-порта» проверьте правильность подключения. Также надо учитывать, что связь по USB-порту устанавливается не сразу. После подключения преобразователя и старта программатора на установление связи отводится 15 – 40 сек.

6.3.5. После подключения к контроллеру и проверки работоспособности на закладке «Мониторинг» можно переходить к программированию. Для редактирования параметров сначала необходимо считать содержимое конфигурационной микросхемы контроллера, для чего в ниспадающем меню иконки «Чтение микросхемы типа AT24C16a» выбрать пункт «Прочитать из контроллера ЭРА 8». При редактировании параметров, изменения вступают в силу после записи в контроллер. Для записи в контроллер выберите в ниспадающем меню иконки «Запись в микросхему типа AT24C16a» пункт меню «Записать в контроллер ЭРА 8».

! Важно. Изготовитель поставляет в составе изделия микросхему типа AT24C16a с выполненной записью «по умолчанию” (см. П.6.1). При необходимости замены микросхемы на новую или при возникновении неполадок, запустите приложение «Программатор ЭРА-Прог1» и, не производя каких-либо изменений с помощью графического интерфейса, вставьте микросхему в программатор ПИ USB-RS485 и выполните запись в микросхему «по умолчанию”.

6.4. Программирование телефонов пользователей.

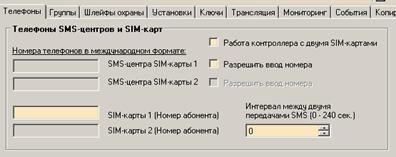

6.4.1. По умолчанию в группе элементов управления «Телефоны SMS-центров и SIM-карт” установлен режим работы с одной SIM-картой и предлагается записать только номер абонента SIM-карты 1. Для работы с двумя SIM-картами нужно установить флажок «Работа контроллера с двумя SIM-картами”. Номера SIM-карт 1 и 2 используются системой для получения при старте или при переходе на другую SIM-карту текущих времени и даты тайм-зоны оператора.

! Важно. Номера SMS-центров как правило устанавливать не требуется, так как система использует записанный в SIM-карте номер SMS-центра. Запись номера SMS-центра производится в исключительных случаях, когда требуется перейти на другой SMS-центр. Значение интервала между двумя передачами SMS (от 0 до 240 сек.) устанавливается в тех случаях, когда базовая сотовая станция вводит ограничение трафика SMS (“Антиспам” – не более 6 SMS в минуту).

6.4.2. Для работы в сети GSM в контроллер надо записать номера телефонов SIM-карты 1 и SIM-карты. Номера записываются в международном формате, например номер абонента 7 надо записать без пробелов в виде

, где:

7 – международный код России;

916 – федеральный код;

- номер абонента. Длина номера до 16 цифр.

Если планируется применять только одну SIM-карту, то выполняется программирование для SIM-карты 1, как основного канала связи и карта устанавливается на аппаратное место «SIM-карта 1».

6.4.3. Телефоны пользователей. Всего можно записать 10 телефонов, с индивидуальным набором прав. В поле «Выберите телефон», в выпадающем списке, надо выбрать порядковый номер пользователя, а в поле ниже записать номер телефона пользователя. Номер телефона пользователя записывается в международном формате. Далее определяется, к каким группам принадлежит программируемый номер телефона, для чего надо поставить флажок под номером группы.
