Охранный контроллер Эра-16К (стр. 5 )

Таблица №8.

Индикатор	Режим	Индикация
Индикатор «POWER»	Индикатор включен	Питание 12v в норме
Индикатор выключен	Питание 12v отсутствует или перегорел F1.
Индикатор «GSM»	Нет регистрации в GSM сети.	Горит постоянно
Есть регистрация в GSM сети.	Мигает 1 раз в сек
Индикатор «STATUS», J5 в положении «MASTER»	Уровень сигнала в норме.	Горит постоянно
Уровень сигнала низкий.	Светодиод мигает
Сигнала нет или очень низкий.	Светодиод не горит
Индикатор «LINE»	Обмен по линии связи	Часто мигает.
Индикатор LED G	Открытие двери	Горит продолжительно (5 сек)
	Постановка под охрану	Одна вспышка
	3 вспышки, ШС неисправны.
	Снятие с охраны	Две вспышки
	Восстановление заводских установок. При записи мигает При верификации п.6.2.	Мигает с интервалом 0,2 сек.
	Горит постоянно после удачной верификации
	Программирование мастер ключей, успешная запись п.7.1.	Включается на 2 сек.
	Программирование мастер ключей, неудачная запись п.7.1.	Включается на 1 сек.
	Программирование мастер ключей, переполнение п.7.1.	Включается красный и зелёный на 0,5 сек.
	Программирование ключей пользователей, успешная запись п.7.2.	Включается на 1 сек.
	Программирование ключей пользователей, неудачная запись п.7.2.	Включается на 0,5 сек.
	Программирование ключей пользователей, переполнение п.7.2.	Включается красный и зелёный на 0,5 сек.
Индикатор LED R	Открытие двери, доступ запрещён.	Включается на 1,5 сек
Восстановление заводских установок, неудачная верификация п.6.2.	Горит постоянно
Режим добавления мастер ключей п.7.1.	Мигает с интервалом 0,2 сек
Добавление ключей пользователей п.7.2.	Горит постоянно
	Удаление ключей пользователей п.7.3.	Мигает с интервалом 0,5 сек
RELE 1	Контроллер встал под охрану	Один короткий сигнал.
Контроллер снят с охраны	Два коротких сигнала.
Контроллер встал под охрану, но есть неисправные шлейфы	Три коротких сигнала. (0,2 сек)
Неисправность	Если оба индикатора ”LED R” и “LED G” включены постоянно.	В процессоре нет микропрограммы, в ремонт

13. Хранение.

Хранение прибора в упаковке осуществляется в условиях хранения 1 по ГОСТ (сухие проветриваемые, неотапливаемые помещения при температуре от - 45 до + 500 С, относительной влажности не более 95%, без прямого попадания атмосферных осадков). В помещениях, предназначенных для хранения приборов, не должны присутствовать пары кислот, щелочей, агрессивные газы и другие вредные примеси, вызывающие коррозию металлов и влекущие разрушение лакокрасочных покрытий. Срок хранения прибора в упаковке не более 6 месяцев.

14. Транспортирование.

Приборы могут транспортироваться всеми видами транспорта в крытых транспортных средствах и в герметизированных отсеках самолетов. Условия транспортирования должны соответствовать условиям хранения 5 по ГОСТ .10.3. Срок транспортирования и промежуточного хранения не должен превышать 3 мес. Допускается увеличение срока транспортирования и промежуточного хранения приборов при перевозках за счет сроков хранения в стационарных условиях.

15. Гарантийные обязательства.

Изделие: Охранный контроллер Эра-8К.

Изготовитель гарантирует бесперебойную работу изделия в течение 12 месяцев с момента продажи. Гарантия не распространяется на изделия, эксплуатировавшиеся с нарушением правил и режимов работы, а также на изделия, имеющие механические повреждения. Без отметки о дате продажи или документов, подтверждающих факт продажи, гарантия не имеет силы.

Гарантия теряет силу при несоблюдении следующих условий:

1.  Товар должен быть использован в строгом соответствии с инструкцией по эксплуатации (паспортом изделия) и с использованием технических стандартов и/или требований безопасности.

2.  Настоящая гарантия недействительна в том случае, когда повреждение или неисправность вызваны пожаром, молнией, или другими природными явлениями, механическим повреждением, неправильным использованием, износом, халатным отношением, ремонтом или наладкой, если они произведены лицом, которое не имеет соответствующей квалификации. А также инсталляций, адаптацией, модификацией или эксплуатацией с нарушением технических условий и/или требований безопасности.

3.  В том случае, если в течение гарантийного срока часть или части товара были заменены частью или частями, которые не были поставлены или санкционированы изготовителем, а также были неудовлетворительного качества и не подходили для товара; либо товар разбирался или ремонтировался лицом, которое не имеет сертификата на оказание таких услуг, то потребитель теряет все и любые права по настоящей гарантии, включая право на возмещение.

4.  Действие настоящей гарантии не распространяется на детали отделки и корпуса.

По вопросам гарантийного обслуживания обращайтесь к Вашему поставщику.

Производитель оставляет за собой право изменять схему изделия без предварительного уведомления потребителей.

Дата продажи «_____» __________________ 200 __ г

Штамп продавца

№ ремонта	Дата приёма	Дата выдачи	Описание ремонта	Замененные детали	Название организации	Ф. И.О мастера

Данная таблица заполняется представителем, проводящим гарантийный ремонт изделия. После проведения ремонта данный талон должен быть возвращен Владельцу.

Производитель ЗАО "СШС", тел. (4

Москва, Балтийская ул, стр 1.

www. ***** , E-mail: *****@***ru

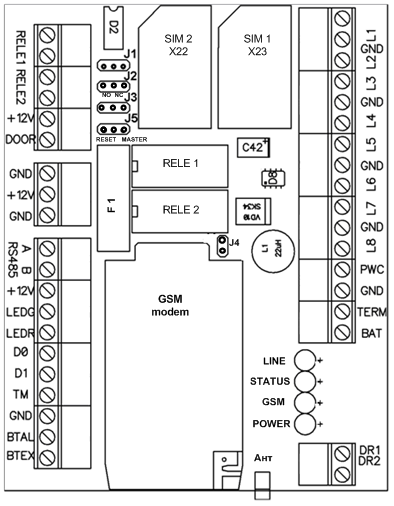

Приложение 1. Вид платы и установка джамперов.

Назначение джамперов Таблица №9.

J1	Контакты реле, нормально-разомкнутые, если джампер в положении “NO” и нормально-замкнутые, если джампер в положении “NC”
J2
J3	Для коммутации напряжения на электрозамке. «NO» - напряжение подаётся постоянно «NC» - напряжение подаётся кратковременно
J4	Питание GSM модема. Перемычка должна быть установлена.
J5	Используется для программирования см. п. п. 6, 7

Приложение 2. Таблица подключения.

Таблица №10.

№	Обозначение на плате	Назначение
1	RELE 1	Контакты реле NO - нормально-разомкнутые NC - нормально-замкнутые
2	RELE 1
3	RELE 2
4	RELE 2
5	+12V	Подключение электрозамка
6	DOOR
7	GND	Подключение источника питания к контроллеру. +12V - плюс источника питания, GND – общий провод источника питания.
8	+12V
9	GND
10	А	Линия связи RS-485
11	В	Линия связи RS-485
12	+12V	Выход для питания считываВ
13	LED R	Подключение индикатора “Считыватель”.
14	LED G	Подключение индикатора “Считыватель”.
15	D0	Подключение считывателя с wiegand интерфейсом.
16	D1	Подключение считывателя с wiegand интерфейсом.
17	TM	Подключение считывателя Touch Memory
18	GND	Общий провод источника питания
19	BTAL	Кнопка постановки-снятия с охраны
20	BTEX	Кнопка выхода
21	DR2	Выход управления
22	DR1	Выход управления
23	BAT	Вход для контроля аккумулятора
24	TERM	Не используется
25	GND	Общий провод источника питания
26	PWC	Вход контроля напряжения питания.
27	L8	Шлейф сигнализации 8
28	GND	Общий провод
29	L7	Шлейф сигнализации 7
30	L6	Шлейф сигнализации 6
31	GND	Общий провод
32	L5	Шлейф сигнализации 5
33	L4	Шлейф сигнализации 4
34	GND	Общий провод
35	L3	Шлейф сигнализации 3
36	L2	Шлейф сигнализации 2
37	GND	Общий провод
38	L1	Шлейф сигнализации 1

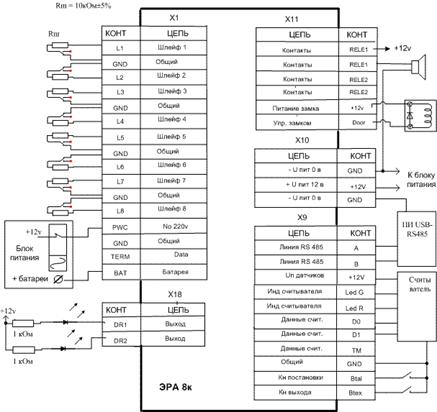

Приложение 3. Схема внешних соединений.
