Охранный контроллер Эра-16К (стр. 3 )

6.4.4. Права телефонов пользователей. Программирование сводится к разрешению принимать определённые сообщения и разрешению отсылать команды управления. Для разрешения надо поставить флажок на строке с нужной функцией.

6.5. Программирование групп.

6.5.1. В группу может входить до 8 шлейфов, соответственно надо поставить флажки в таблице, на пересечении номера группы и номера шлейфа, что и определит состав группы. Один шлейф может входить в разные группы, выбор логики работы шлейфа программируется на следующей вкладке.

6.5.2. В группу можно добавить выходы DR и RELE для выполнения функции индикатора:

v  при установке под охрану включается;

v  выключается при снятии с охраны;

v  при тревоге переключается, с периодом в 1 сек.

Необходимо учитывать, что выходы DR и RELE в режиме индикации отображают состояние группы, а работа тревожной сигнализации (сирены) программируется для каждого ШС индивидуально (на вкладке «Шлейфы охраны»).

Если рассмотреть пример, показанный на рисунке, то при постановке под охрану группы №9 включится выход DR 2 и RELE 1 сработает 1 раз, т. к. это предусмотрено алгоритмом постановки под охрану. При снятии группы №9 с охраны, выключится выход DR 2, а RELE 1 сработает 2 раза, т. к. это предусмотрено алгоритмом снятия с охраны. Тревога по группе №9 вызовет переключение выхода DR 2, с периодом в 1 сек, а логика работы RELE 1 будет определяться программированием ШС, давшим сигнал тревоги.

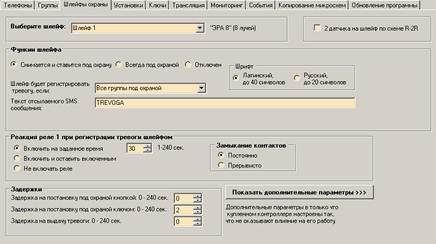

6.6. Программирование ШС.

6.6.1. Программирование выполняется индивидуально для каждого ШС, номер шлейфа выбирается в выпадающем списке. Затем выбирается режим (1 – 3) работы шлейфа (см. п. 4.2.). Для отправки SMS сообщений надо выбрать шрифт, если SMS будут приниматься на ПЦН, то шрифт только латинский. Для частного пользования русский удобнее. После выбора шрифта можно присвоить шлейфу название и определить алгоритм (А или Б) работы шлейфа по тревоге, если ШС входит в разные группы (см. п. 5.1.).

6.6.2. По тревоге RELE 1 может работать в трёх режимах (1 – 3), надо выбрать необходимый и установить время для режима 1. Дополнительно устанавливается переключение (период 1 сек) контактов реле по тревоге.

6.6.3. Задержки. По умолчанию задержки подобраны для типовых условий охраны объекта, но можно установить индивидуально для кнопки постановки под охрану и для установки под охрану по ключу. Программируется задержка на выдачу сигнала тревоги.

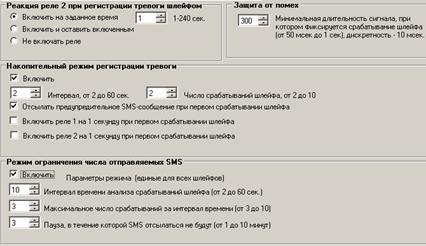

Следующие настройки открываются по кнопке «Показать дополнительные параметры».

6.6.4. По тревоге RELE 2 может работать в трёх режимах (1 – 3), надо выбрать необходимый, и установить время для режима 1. Программируется время реакции на дребезг контактов датчика и другие помехи.

6.6.5. Накопительный режим включается по флажку. Устанавливается накопительный интервал, число срабатываний ШС за интервал и вариант реакции на первое срабатывание – отправить SMS, включить RELE 1 и RELE 2 на 1 сек. (см. п. 4.2.6).

6.6.6. Режим ограничения числа отправляемых SMS включается по флажку, а устанавливаемые параметры являются общими для всех ШС. Устанавливается интервал времени анализа (накопительный), число срабатываний ШС за интервал и пауза на отправку следующей SMS (см. п. 4.2.7).

6.7. Подключение до 16 охранных и пожарных извещателей

.

В данной модификация контроллер ЭРА-8К.2 может контролировать состояние 16 охранных и пожарных извещателей (1 или 2 извещателя на одном шлейфе), подключенных по схеме R-2R по каждому шлейфу. Для включения этого режима необходимо провести соответствующие установки в программе конфигурации:

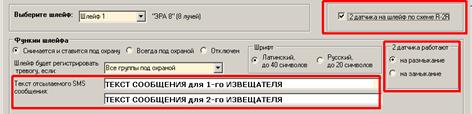

В этом окне задается тип подключения изещателей и текст отсылаемого сообщения по каждому извещателю.

! Важно. Имеется одно ограничение: при данном подключении оба извещателя на шлейфе входят в одну группу, т. е. нельзя установить или снять с охраны только один извещатель на данном шлейфе.

Схема подключения датчиков приведена в Приложении 5.

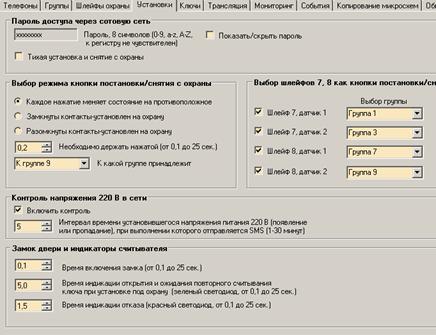

6.8.  Общие установки.

6.7.1. Заводской пароль надо заменить на пользовательский, ввести восемь символов (цифр и букв), обязательно латинского алфавита. В пароле нельзя применять символы [ # ], [ * ], [ : ], [ пробел]. От посторонних глаз пароль скрывается по флажку в поле «Показать/скрыть пароль».

Опция «Тихая установка под охрану» применяется для отключения срабатываний реле 1 на постановку групп под охрану и на снятие с охраны.

6.7.2. Кнопка постановки под охрану может работать в трёх режимах (1 – 3), надо выбрать нужный. Для режима 1 необходимо установить время нажатия на кнопку, чтобы выполнились установка/снятие с охраны. Кнопка может управлять только одной группой, поэтому в выпадающем списке выбирается номер группы для управления (см. п. 4.4.).

6.7.3. По флажку включается контроль питающего напряжения 220 вольт, т. е. присутствие постоянного напряжения от 8 до 30 вольт на входе «PWC» или отсутствие напряжения. Для устранения случайных сигналов устанавливается задержка (в минутах), после которой отправляется SMS (см. п. 4.3).

6.7.4. Замок двери и индикаторы считывателя. Программируется время открытия замка (управляющее напряжение на выходе DOOR), время индикации зелёного светодиода (выход LED G) и красного светодиода (выход LED R).

6.7.5. Выбор шлейфов 7, 8 как кнопки постановки/снятия с охраны. Если не установлен флажок “2 датчика на шлейф по схеме R2R” ” во вкладке «Шлейфы охраны” (шлейфы подключены по схеме «Подключение одного извещателя к данному типу шлейфа” - см. Приложение 5) назначается одна кнопка на каждый шлейф 7 и/или 8. При этом кнопка будет работать на размыкание.

Если флажок “2 датчика на шлейф по схеме R2R” установлен (шлейфы 7 и/или 8 настроены в режиме «Подключение двух извещателей с контактами на замыкание” или в режиме «Подключение двух извещателей с контактами на размыкание”), то каждый шлейф обслуживает один извещатель и одну кнопку или две кнопки постановки/снятия с охраны. При этом кнопки работают на замыкание или на размыкание в соответствии с настройкой шлейфа (см. “2 датчика работают – на размыкание/на замыкание” во вкладке «Шлейфы охраны”).

На рисунке показано наибольшее количество возможных дополнительных кнопок (при установленном режиме “2 датчика на шлейф по схеме R-2R” на вкладке “Шлейфы охраны”).

При выборе ШС в качестве кнопки постановки/снятия с охраны, данный ШС не выполняет охранные функции!!!

6.9. Программирование ключей.

Ключи разделяются на категории «Мастер» и «Пользователь». Всего мастер-ключей может быть шесть, основное назначение - конфигурирование контроллера. Ключей пользователя может быть 100, они применяются для установки/снятия с охраны и открытия двери. Каждый ключ пользователя может принадлежать к одной или двум группам охраны, с разными правами для каждой группы. На вкладке «Ключи» выполняется формирование, редактирование свойств и удаление ключей.

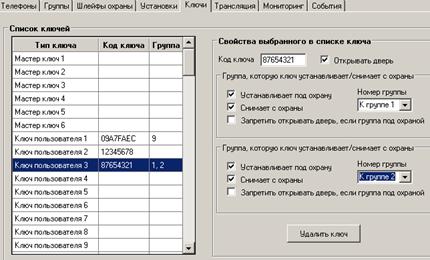

6.8.1. Методика добавления ключа следующая. В секции «Список ключей» мышкой выделяется строка с номером ключа, а в секции «Свойства выбранного в списке ключа», в поле «Код ключа» записывают восемь символов кода. Код добавляемого ключа пользователя состоит из 8 цифр и букв латинского алфавита. Буквы необходимо вводить в верхнем регистре (заглавные). Код ключа можно прочитать на закладке «Мониторинг», в поле «Код последнего считанного ключа», скопировать в буфер, и затем вставить из буфера. На ключах Touch Memory номер состоит из 12 символов, вводить необходимо только крайние правые 8 символов.

6.8.2. После ввода кода определяются свойства ключа. Ставится флажок, если необходимо открывать дверь. В выпадающем списке выбирается номер группы и ставится флажок для установки и снятия с охраны группы. Дополнительно ставится флажок на запрет открытия двери, если группа под охраной.

Для сложных объектов востребована принадлежность ключа к двум группам, причём свойства ключа в группах различаются. Для второй группы в выпадающем списке выбирается номер группы и ставится флажок для установки и снятия с охраны группы и право на открытие двери, если группа под охраной.

6.8.3. Удаление ключа. В секции «Список ключей» мышкой выделяется строка с номером ключа, а в секции «Свойства выбранного в списке ключа» нажать кнопку «Удалить ключ».

6.10. Трансляция SMS сообщений.

На закладке «Трансляция» можно запрограммировать номер телефона для ретрансляции, полученные SMS от этого номера, будут пересылаться на все телефоны, обладающими правами на получение ретрансляции. Номер телефона, сообщения которого ретранслируются, не должен быть больше 14 цифр.

6.11. Программирование ПЗУ AT24C16a.

6.10.1. После выполнения программирования параметров контроллера (см. п. 6.4 – 6.9) необходимо выполнить запись изменений в ПЗУ контроллера. В панели инструментов нажать на икону «Запись в микросхему типа AT24C16», в выпадающем меню выбрать пункт «Записать в контроллер ЭРА 8». Выполнение процесса записи отображается на экране .

6.10.2. Конфигурация контроллера, номера телефонов, мастер ключи, ключи пользователей хранятся в микросхеме энергонезависимой памяти AT24С16а (ПЗУ). Эту микросхему можно вынуть из панели D2, на печатной плате контроллера, и изменить её содержимое с помощью программатора «ЭРА-Прог1» и преобразователя интерфейса ПИ USB-RS485, подключаемого к компьютеру.

После установки микросхемы AT24С16а в панель на ПИ USB-RS485 для редактирования параметров необходимо считать содержимое конфигурационной микросхемы, для чего в ниспадающем меню иконки «Чтение микросхемы типа AT24C16a» выбрать пункт «Прочитать из USB преобразователя». Затем выполнить программирование параметров контроллера (см. п. 6.4 – 6.9) и записать изменения в ПЗУ. В панели инструментов нажать на икону «Запись в микросхему типа AT24C16a», в выпадающем меню пункт «Записать в USB преобразователь», что позволяет выполнить запись в микросхему, которая вставлена в панель на преобразователе ПИ USB-RS485. Записанную микросхему AT24C16a вставляют в панель D2, на плате контроллера, и программирование закончено.

6.10.3. При установке и снятии микросхемы AT24C16a с печатной платы контроллера или преобразователя ПИ USB-RS485, питание контроллера должно быть выключено, а из преобразователя вынут USB-кабель. При установке микросхемы на печатную плату контроллера или программатора необходимо учитывать расположение ключа микросхемы и панели, в которую микросхема устанавливается. Ключ маркируется вырезом (или точкой) на корпусе микросхемы и панели. Рекомендуется следующий порядок действий при работе с программатором:

a)  вставить микросхему AT24C16a в ПИ USB-RS485;

b)  вставить в разъем ПИ USB-RS485 USB - кабель;

c)  запустить программу «ERAProg1.exe»;

d)  прочитать текущие установки из микросхемы;

e)  изменить установки;

f)  записать в микросхему изменённую конфигурацию;

g)  вынуть из разъема ПИ USB-RS485 USB – кабель;

h)  вынуть микросхему AT24C16a из ПИ USB-RS485.

6.10.4. Программа «ERAProg1» может работать с файлами формата BIN, такие файлы применяются для копирования образа микросхем типа АТ24СХХ. Прочитанное содержимое конфигурационной микросхемы контроллера можно сохранить в виде bin-файла (для резервного копирования), можно записать bin-файл в новую микросхему AT24C16a (для ремонта или изменения параметров контроллера). Для копирования и записи образа микросхемы в меню «Файл» имеются опции «Прочитать bin-файл» и «Сохранить bin-файл».

7. Программирование с Мастер ключом.

Некоторые параметры контроллера можно изменить с помощью мастер ключа. Всего мастер ключей может быть шесть, и они предназначены только для конфигурирования контроллера. Для доступа к изменяемому параметру в контроллере создана древовидная структура и поэтапным предъявлением мастер-ключа считывателю, можно выбрать нужную ветвь дерева и изменяемый параметр. Мастер ключ пользователь может запрограммировать с компьютера или создать на объекте.

7.1. Создание мастер ключей.

Для записи в память контроллера мастер ключей без компьютера необходимо выполнить следующие действия:

a)  Выключить питание.

b)  Установить перемычку J5 в положение MASTER.

c)  Включить питание, контроллер входит в режим «Запись мастер ключа», вход в режим индицируется миганием красного светодиода на считывателе, с интервалом 0,2 сек.

d)  Поднести ключ к считывателю, прочитанный ключ, будет записан в память контроллера. Успешная запись подтверждается, включением зелёного светодиода на 2 сек. Если в памяти уже присутствует мастер-ключ с таким же кодом, то зажигается зелёный светодиод на 1 сек. Если в памяти нет свободных ячеек (записаны все 6 мастер ключей), зажигаются зелёный и красный светодиоды на 0,5 сек (получается желтый).

e)  Выключить питание.

f)  Снять перемычку J5 с положения MASTER.

g)  Включить питание.

7.2. Создание ключей пользователя (один ключ).

При добавлении, ключ записывается в первую свободную ячейку памяти, поэтому чтобы впоследствии иметь возможность удалить ключ из памяти, ведите таблицу с номерами ячеек памяти (номера ключей) и соответствующими им названиями ключей, например №1 - Иванов, №2 - Петров и т. д. Список ключей пользователей можно прочитать в программе «ERAProg1». Для записи ключей пользователей используется мастер-ключ и выполняются следующие действия:

a)  Однократно воздействовать мастер - ключом на считыватель, загорится красный светодиод.

b)  Поднести ключ к считывателю, прочитанный ключ, будет записан в память контроллера. Успешная запись подтверждается, включением зелёного светодиода на 1 сек.

c)  Если в памяти уже присутствует такой ключ, то загорится зелёный светодиод на 0,5 сек.. Если в памяти нет свободных ячеек (записаны все 100 ключей), то зажигаются зелёный и красный светодиоды на 0,5 сек (получается желтый).

d)  Для выхода из режима добавления ключей необходимо воздействовать мастер - ключом на считыватель и в течение 3 секунд повторно воздействовать мастер - ключом, на считывателе все светодиоды гаснут.

Установка свойств добавленных ключей выполняется на компьютере, в программе «ERAProg1».

7.3. Удаление ключей пользователя.

Удаление ключей выполняется на основе нумерации ячеек памяти, т. е. ключ №2 удаляет, следующий по списку, ключ №3. Если ключ №3 уже удалён, то удаляется ключ №4 и т. д. до начала списка и можно удалить ключ №1. при удалении ключей не забывайте записывать изменения в таблицу с номерами ячеек памяти (номера ключей) и соответствующими им названиями ключей, например №1 - Иванов, №2 - Петров и т. д. Для удаления ключей пользователей выполняются следующие действия:

a)  Воздействовать мастер - ключом на считыватель и в течение 3 секунд повторно воздействовать мастер - ключом на считыватель, вход в режим удаления индицируется вспышками (0,5 сек) красного светодиода 1 раз сек.

b)  Поднести ключ к считывателю, будет удален следующий по списку ключ пользователя. Удаление подтверждается включением зелёного светодиода на 1 сек.

c)  Если прочитанный ключ не присутствует в памяти (неизвестный ключ), то загорится зелёный светодиод на 0,5 сек. Если в списке остался только один ключ (который сам себя не может удалять), то зажигаются зелёный и красный светодиоды на 0,5 сек (получается желтый).

d)  Для выхода из режима удаления ключей необходимо воздействовать мастер - ключом на считыватель и в течение 3 секунд повторно воздействовать мастер - ключом, на считывателе все светодиоды гаснут.

8. Программирование контроллера с телефона.

8.1. Общие сведения.

8.1.1. Сведения о службе коротких сообщений SMS. Короткие текстовые сообщения очень удобны для удалённого контроля состояния объекта. SMS - текстовое сообщение длиной до 160 буквенно-цифровых символов в латинском алфавите, которое сотовый телефон отсылает на номер другого сотового телефона. Сообщения доставляются в два этапа, вначале SMS поступает на сервер SMSC (Short Message Service Centre), а затем направляется абоненту по указанному отправителем номеру. Даже если телефон адресата в этот момент недоступен, сообщение будет доставлено, как только появится такая возможность. Надежность доставки зависит от компании оператора сотовой связи. Обычно SMS сообщения доходят до получателя за 5-10 секунд, а при недоступности получателя, сохраняются до трёх суток на сервере SMSC оператора связи.

8.1.2. В памяти мобильного телефона пользователя можно заранее сохранить несколько часто употребляемых управляющих сообщений, например, для постановки на охрану, снятия с охраны или управления реле. В нужный момент остается только послать соответствующее сообщение на контроллер. Тревожные сообщения от контроллера максимально информативны и удобочитаемы.

8.1.3. Доставка SMS-сообщений на телефон пользователя. Для отправки SMS используется основная «SIM-карта 1», переход на «SIM-карту 2» происходит автоматически, если есть нарушение связи по основному каналу или невозможно передать сообщение в SMS-центр. Тогда контроллер переключается на «SIM-карту 2» и производит попытку передать не отправленное сообщение. При удачной передаче сообщения через резервную «SIM-карту 2» контроллер будет работать с этой SIM-картой в течение 1 часа, а затем переключится на основную «SIM-карту 1».

v  ВНИМАНИЕ: Необходимо избегать ситуации, когда передача сообщений через обе SIM-карты невозможна, так как это приведет к постоянному переключению между SIM-картами каждые 1–2 минуты что, в конечном итоге, может вызвать блокировку SIM-карт со стороны SMS-центра оператором связи. Надежность доставки зависит в первую очередь от стабильности сотовой связи в месте расположения контроллера.

8.1.4. Для настройки и управления контроллером применяют текстовые команды. На телефоне пользователя Вы набираете текст SMS-сообщения, содержащий необходимые команды, и отсылаете сообщение на телефон контроллера. Контроллер находит текст команды в принятом сообщении и выполняет их. Для исключения доступа к контроллеру посторонних, в сообщении перед командой программирования должен присутствовать пароль доступа к контроллеру. Для команд управления пароль не нужен, но эти команды будут выполняться, если посланы с телефона пользователя, который есть в списке телефонов в памяти контроллера. Если такая команда приходит с неизвестного номера телефона, она игнорируется.

8.1.5. Синтаксис команд. Команды представляют собой обычный текст, набранный латинскими символами и цифрами. Команды и их параметры разделяются между собой пробелами. Так как в некоторых моделях телефонов вводить с клавиатуры пробелы неудобно, их можно заменить символами [#], [*], [:]. Например, сообщение

[ ADD FF ] эквивалентно сообщению

[ #ADD#FF# ]

Количество пробелов перед или после слова (пароль, команда или параметр) не имеет значения, однако нужно избегать большого количества пробелов, так как размерность SMS-сообщения ограничена 160 символами. Набирать тексты, превышающие 160 символов, недопустимо. Пароль может содержать только 8 символов 0-9, от a до z или от A до Z и к регистру нечувствителен. Это правило распространяется также к тексту и параметрам команд.

8.1.6. Ответные SMS-сообщения. Ответы контроллера состоят из SMS-сообщений, содержащих ответы на команды, тревожные или информационные сообщения. Ответ завершается текущими датой и временем суток в виде [ДД. ММ. ГГГГ ЧЧ:ММ:СС], которые получены по запросу от SMS-центра.

8.1.7. В одном SMS-сообщении может содержаться несколько команд, как требующих пароля, так и команд без пароля. При формировании текста сообщения необходимо соблюдать следующие правила:

a)  пароль набирается в самом начале;

b)  в сообщении может быть только одна команда с паролем;

c)  команды, не требующие пароля, по тексту набираются до команды с паролем;

d)  команда с паролем должна быть последней.

Пример такого сообщения:

[ ARM 1 ARM 2 DISARM 3 GET VER ]

где

– пароль

ARM 1 ARM 2 – команды без пароля

GET VER – команда с паролем.

8.2. Программирование телефонов пользователей.

8.2.1. Всего можно записать 10 телефонов, с индивидуальным набором прав. Номер телефона пользователя записывается в международном формате, без пробелов. Добавление номера телефона в память контроллера выполняется командой с паролем, права телефона передаются кодами (буквы латинского алфавита), список кодов в таблице №5. Каждая буква, отдельное право, буквы должны вводиться слитно без пробелов.

Пример добавления телефона "" с правами "ABCDEF" в группы "1", "2", "10".

[ ADDTEL ABCDEF ]

1. - пароль доступа к контроллеру.

2. ADDTEL - команда «добавить телефон».

3. ABCDEF – коды прав телефона.

4. – номер телефона пользователя.

5. 1 2 10 – номера групп. Группы должны быть отделены друг от друга пробелами. Если номера групп не указаны, значит, права распространяются на все десять групп.

После выполнения команды программирования контроллер присылает ответ:

[ ОК: ADDTEL ] - телефон записан;

[ ERROR: ADDTEL Tel. already exist ] - телефон уже есть в списке пользователей;

[ ERROR: ADDTEL Memory full ] - список пользователей заполнен;

[ ERROR: ADDTEL ] - ошибка в команде.

Таблица №5.

Код	Права доступа и возможности
A	Разрешить отсылать сообщения о постановке на охрану групп, к которым данный телефон принадлежит.
B	Разрешить отсылать сообщения о снятии с охраны групп, к которым данный телефон принадлежит.
C	Разрешить отсылать сообщения контроля питания на входе “PWC”
D	Разрешить отсылать сообщения “STATE” и “STATUS”.
E	Разрешить отсылать ретранслируемые сообщения.
F	Разрешить отсылать сообщения о тревогах
G	Запретить отсылать все сообщения.
H	Разрешить приём команды снятия с охраны.
I	Разрешить приём команды установки на охрану
J	Разрешить приём команды выключения реле 1
K	Разрешить приём команды включения реле 1
L	Разрешить приём команды выключения реле 2.
M	Разрешить приём команды включения реле 2.
N	Разрешить приём команды выключения выхода DR 1
O	Разрешить приём команды включения выхода DR 1
P	Разрешить приём команды выключения выхода DR 2
Q	Разрешить приём команды включения выхода DR 2
Z	Разрешить всё

8.2.2. Удаление номера телефона из памяти контроллера (списка пользователей) выполняется командой с паролем. Номер телефона пользователя записывается в международном формате, без пробелов.

[ DEL ]

1. - пароль доступа к контроллеру.

2. DEL - команда «удалить телефон».

3. – номер телефона пользователя.

Можно удалить все телефоны пользователей одной командой DELALL.

[ DELALL ]

8.3. Программирование ШС.

Включение и отключение ШС выполняется командой с паролем. Команда используется для дистанционного отключения шлейфа в случае нарушений штатной работы (многочисленные ложные срабатывания и т. д.). Последующее дистанционное включение подключает ШС к прежней группе с прежними параметрами.

[ LINE 8 P ]

1. - пароль доступа к контроллеру.

2. LINE - команда изменения установок ШС.

3. 8 – номер ШС.

4. Р – параметр, [ 1 ] – ШС включить, [ 0 ] – ШС выключить, [2] – ШС постоянно под охраной.

8.4. Программирование ключей.

Удаление ключа пользователя из списка выполняется командой с паролем. Для удаления ключа надо знать его код.

[ DELKEY КККККККК ]

1. - пароль доступа к контроллеру.

2. DELKEY - команда «удалить ключ».

3. КККККККК – код ключа пользователя (см. п. 6.8).

Можно удалить все ключи пользователей одной командой DELALLKEY.

[ DELALLKEY ]

8.5. Общие установки.

Смена пароля, выполняется командой с паролем. Длина обязательно 8 символов латинского алфавита или цифр. В пароле нельзя применять символы

[ # ], [ * ], [ : ], [ пробел ].

[ KOD ABCDEFGH ]

1. - пароль доступа к контроллеру.

2. KOD - команда «сменить пароль».

3. ABCDEFGH– новый пароль доступа к контроллеру.

9. Установка и подготовка к работе.

Прокладка коммуникационных кабелей, соединяющих контроллер с датчиками и блоком питания, осуществляется по требованиям СНиП 3.05.07-85 (Системы автоматизации). Выбор кабелей и способ прокладки следует выполнять согласно требованиям и в соответствии с ПУЭ. Для подключения источника питания 12в используется неэкранированный 2-х жильный кабель с сечением жилы не менее 1,5 мм2. Удаление источника питания от контроллера не более 30 м. Для питания применяется стабилизированный источник питания 12 вольт с аккумулятором. Заземляющие провода не должны касаться минусового провода питания 12В. Монтаж шлейфов сигнализации, извещателей, датчиков выполняется в соответствии с требованиями на ОПС.

9.1. Требования к антенне.

При расположении антенны необходимо убедится, что она находится в зоне уверенной радиосвязи, для этого можно использовать индикатор уровня сигнала на любом сотовом телефоне. Допускается использование внешней антенны только в штатной комплектации. Самостоятельное изменение длины кабеля или перепайка разъема - ЗАПРЕЩЕНА. Невыполнение данного требования приводит к потере гарантии.

9.2. Требования к SIM-карте.

Для контроллера необходимо две SIM карты от разных операторов связи. SIM-карта №1 является основной, SIM-карта №2 выполняет функции резервного канала связи. Перед установкой в контроллер SIM-карты необходимо подготовить (вставив SIM карту в обычный сотовый телефон) и выполнить следующие операции:

9.2.1.  Снять PIN-код.

9.2.2.  Установить перемычку J5 в положение MASTER.

9.2.3.  Должны быть подключены услуги SMS.

9.2.4.  Должны быть отключены все рассылки и рекламы, а также услуги «вам звонили», «переадресация» и «подтверждения о доставке sms».

9.2.5.  Для правильной работы контроллера SIM-карта должна быть местного (по отношению к месту установки контроллера) оператора связи и в sim-карте должен быть прописан sms-центр этого оператора связи.

9.2.6.  Выполнить тестовую отправку SMS на другой мобильный телефон.

9.2.7.  После успешной отправки SMS, SIM-карту можно устанавливать в контроллер.

v  ВНИМАНИЕ: Изготовитель не несёт ответственность за качество работы оператора связи, операции установки и подключения.

9.3. Первое включение питания, проверка работоспособности.

При включении оборудования следует придерживаться следующей последовательности действий:

9.3.1.  Выполнить установку SIM карт.

9.3.2.  Подключить кабели датчиков, исполнительных устройств, линии связи и питания, антенну. Все цепи при этом должны быть обесточены. Если подключен электрический замок убедитесь, что он допускает долговременную подачу на него напряжения, в противном случае, до окончания настройки, замок лучше отключить.

v  ВНИМАНИЕ: Все операции установки и подключения с платой концентратора выполняются при отключенном питании. Если используется блок питания со встроенным аккумулятором, то на время монтажа и наладки отключите аккумулятор.

9.3.3.  Включить блок питания, проверить тестером уровень напряжения 12 вольт, подать напряжение питания на плату контроллера.

9.3.4.  На плате контроллера должен зажечься индикатор «POWER» - питание на плате присутствует.

9.3.5.  Далее необходимо проверить регистрацию контроллера в сотовой сети. Через несколько секунд после включения питания загорится индикатор «GSM» (на 15 – 30 сек) и после успешной регистрации в сотовой сети индикатор «GSM» начнёт мигать (одна вспышка в секунду). Если индикатор «GSM» остался гореть постоянно, значить регистрация в сотовой сети не выполнилась. Это может быть, если Вы не отключили в SIM-карте запрос PIN-кода, карта заблокирована или неудачно расположена антенна контроллера (низкий уровень сигнала).

9.3.6.  Для проверки уровня сигнала в антенне надо, не выключая питания, установить перемычку на джампере J5 в положение «MASTER» и проверить уровень сигнала по индикатору «STATUS» на печатной плате. Если индикатор«STATUS» горит постоянно, то уровень сигнала достаточный для работы. Если светодиод мигает, значит, уровень низкий, связь возможна, но не гарантирована. Если светодиод не горит, значит, сигнала нет или он предельно низкий. При мигающем сигнале «STATUS» рекомендуется найти более удачное расположение антенны.

9.3.7.  После проверки уровня сигнала в антенне необходимо снять перемычку с джампера J5, т. к. как при включении питания с установленной перемычкой в положение «MASTER», контроллер входит в режим добавления мастер ключей.

9.3.8.  Далее с помощью тестера и проволочной перемычки можно проверить цепи коммутации по выходам контроллера. С помощью тестера можно проверить ШС и наличие оконечного резистора 10 кОм. В таблице №6 приведены уровни напряжения для ШС в разных состояниях.

Таблица №6.

Уровни напряжения ШС в режимах 1, 2 и 3
Тревога	Дежурный режим	Тревога
0-1,7В	2-3В	3,3-5B

9.3.9.  На этом аппаратная проверка контроллера закончена и можно переходить к программированию.
