Lancia (стр. 3 )

Спидометр (рис. 52)

Спидометр показывает скорость автомобиля выраженную в километрах в час (км / ч).

ВАЖНО Шкала спидометра может иметь различные максимальные значения в зависимости от версии.

Тахометр (рис. 53-54)

Если стрелка находится в секторе опасности (секция с прогрессивно более близкими линиями) это показывает, что двигатель Вашего автомобиля работает на сверх повышенных оборотах. Не путешествуйте с стрелкой в этом секторе.

Когда двигатель работает на холостых оборотах, тахометр может показать постепенное или внезапное увеличение оборотов двигателя в некоторых случаях. Это нормально и указывает на работу климат - контроля, компрессора или вентиляторов, и т. д. В частности, постепенного изменения скорости вращения двигателя сохраняет заряд аккумулятора.

ВАЖНО сектор опасности может представлять различную ширину и различную полную шкалу значений в соответствии с различными версиями автомобиля.

ВАЖНО электронная система управления подачи топлива будет постепенно прекращать его подачу при работе двигателя на повышенных оборотах, и двигатель будет, следовательно, терять силу.

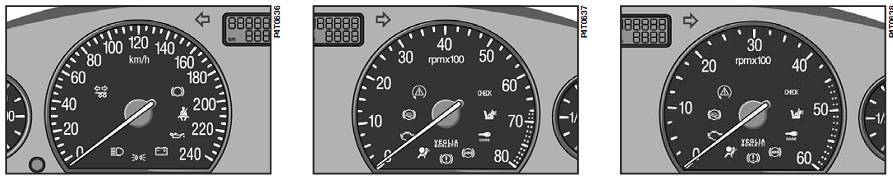

рис. 52 рис. 53 - бензиновые версии рис. 54 - дизельные версии

УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ

С световым сигналом перегрева (рис. 55)

Этот прибор показывает температуру охлаждающей жидкости двигателя. Он начинает показывать температуру, когда она достигает примерно 50 ° C. Стрелка должна, как правило, находится на средних значениях масштаба. Если стрелка приближается к максимальным значениям шкалы, уменьшите нагрузку на двигатель.

Предупреждающий сигнал будет подаваться чтобы показать, что температура охлаждающей жидкости слишком высокая. В этом случае выключите двигатель и свяжитесь дилером Lancia.

ВАЖНО Стрелка может приближаться к верхнему значению масштаба, если радиатор охлаждения двигателя с внешней стороны закрыт или загрязнен. В этом случае, проверьте и удалите препятствия внешней части радиатора как можно скорее.

ДАТЧИК ТОПЛИВА С СВЕТОВЫМ ИНДИКАТОРОМПРЕДУПРЕЖДЕНИЯ (рис. 56)

Световое предупреждение показывает тогда, когда в баке остается около восьми литров резервного топлива. Не путешествуйте с почти пустым топливным баком: перебои в подаче топлива могут привести к повреждению катализатора.

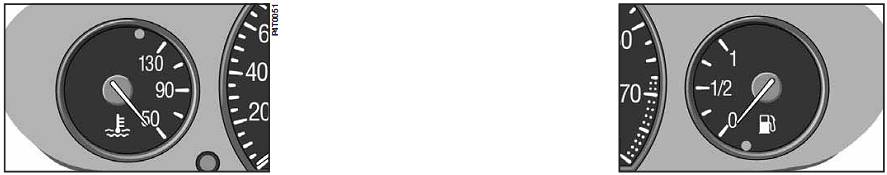

Рис. 55 Рис. 56

СЧЕТЧИК КИЛОМЕТРОВ (РАССТОЯНИЕ ПУТИ ПОЕЗДКИ) Рис.

На дисплее отражается следующая информация (рис. 57):

- Общее количество пройденных километров (шесть цифр) на первой линии

- пройдено с начала пути (четыре цифры) на второй линии.

Нажмите кнопку B (рис. 58) не менее чем на одну секунду секунд, чтобы сбросить предыдущие результаты поездки.

ВАЖНО информация счетчика будет удалена, если аккумулятор отсоединен.

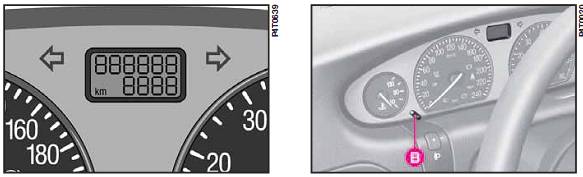

Рис. 57 Рис. 58

СВЕТОВАЯ СИГНАЛИЗАЦИЯ

Световая сигнализация используемая при следующих обстоятельствах:

Левое

НАПРАВЛЕНИЕ

поворота

(мигает) (зеленый) Когда рычаг указателей поворота толкается вниз и когда включена аварийная сигнализация (наряду с индикатором предупреждения правого направления).

Правое

НАПРАВЛЕНИЕ

поворота

(мигает) (зеленый) Когда рычаг указателей поворота толкается вверх и когда включена аварийная сигнализация (наряду с индикатором предупреждения левого направления).

ПРИЦЕП, УКАЗАТЕЛЬ

ПОВОРОТОВ (зеленый)

Свяжитесь дилером Lancia для подключения электрического соединения с прицепом, или когда включен переключатель аварийной сигнализации.

СВЕЧИ НАКЛИВАНИЯ (желтый)

(JTD версии - янтарный)

При повороте ключа зажигания в положение MAR свет погаснет, как только когда свечи накаливания достигнут заданной температуры. Запустите двигатель, как только сигнальная лампа погаснет.

Если после запуска двигателя, световой индикатор мигает в течение примерно 30 секунд, вы можете не останавливать его работу, но вы должны обратится к дилеру Lancia можно скорее, чтобы решить имеющиеся проблемы. Когда температура наружного воздуха высокая, сигнальная лампа может загореться только на мгновение.

ДАЛЬНИЙ СВЕТ ФАР (синий)

Когда луч главной фары включен.

НАРУЖНОЕ ОСВЕЩЕНИЕ (зеленый)

Когда габаритные/задние огни включены, или ключ зажигания в положении PARK.

БАТАРЕЯ, НЕ ПЕРЕЗАРЯЖАЕТСЯ ДОЛЖНЫМ ОБРАЗОМ (красный)

Когда есть ошибка в системе генерации. Световой индикатор должен загореться когда ключ зажигания повернут в положение MAR, и должен погаснуть, как только двигатель запускается.

НИЗКОЕ ДАВЛЕНИЕ МАСЛА (красный)

Когда давление масла в двигателе падает ниже нормального уровня. Световой индикатор должен загореться, когда ключ зажигания повернут в положение MAR и должен погаснуть, как только двигатель запустится. Задержка светового сигнала является приемлемой когда двигатель работает на холостых оборотах и должен погаснуть когда Вы увеличите обороты двигателя.

Если сигнальная лампа загорается, когда автомобиль работает, выключить двигатель и связаться с дилером Lancia.

РЕМНИ БЕЗОПАСНОСТИ (красный)

Когда ремень водительского сиденья не пристегнут правильно.

ИЗНОС ПЕРЕДНИХ ТОРМОЗНЫХ КОЛОДОК (красный)

Когда передние тормозные колодки изношены. Они должны быть заменены как можно скорее.

ВАЖНО автомобиль оснащен только датчиками износа передних тормозных колодок. Задние тормозные колодки проверяются при замене передних колодок.

ВОДА В ТОПЛИВНОМ ФИЛЬТРЕ ДИЗЕЛЯ

(янтарный) - (jtd версии)

Светится, когда есть вода в фильтре дизельного топлива.

Наличие воды в контуре подачи топлива может сильно повредить систему инжекции и привести к сбоям в работе двигателя. Когда световой индикатор загорается, обратитесь в сервисный центр Lancia.

EOBD системы двигателя

СИСТЕМА УПРАВЛЕНИЯ

(желтый) (в соответствии с директивой 98/69/CE-EURO3)

В нормальных условиях, сигнальная лампа загорается, когда ключ зажигания повернут в положение MAR и должна погаснуть как только двигатель запускается. Начальное освещение показывает, что сигнальная лампа работает правильно.

Если сигнальная лампа не гаснет или загорается во время движения:

Неподвижный свет – предупреждение о перебоях в подаче / зажигания / провал впрыска, которые могут увеличить выбросы в выхлопных газах или вызвать возможное падение мощности двигателя и высокий уровень потребления топлива.

В таких условиях, вы можете продолжить движение, но вы не должны двигаться с умеренной скоростью. При длительной эксплуатации с предупреждающим светом могут возникнуть повреждения Как можно скорее обратитесь в сервисный центр Lancia. Сигнальная лампа погаснет, когда провал исчезнет. В любом случае, система будет хранить сведения об ошибке.

Мигающий свет - предупреждение, что катализатор может быть повреждена (см. EOBD системы в этой главе). Если сигнальная лампа начинает мигать, нажмите резко на педаль акселератора и медленно отпускайте, пока световой индикатор перестанет мигать. Продолжить движение со средней скоростью, не давая сигнальной лампе загореться снова.

Как можно скорее обратитесь в сервисный центр Lancia.

Как можно скорее обратитесь в сервисный центр Lancia, если сигнальная лампа не загорается, когда ключ повернут в положение MAR или горит фиксированными или мигающим светом, во время поездок.

ОТКАЗ ПОДУШКИ БЕЗОПАСНОСТИ (Красный)

Сигнальная лампа должна загореться когда ключ зажигания повернут в положение MAR и должна погаснуть примерно через четыре секунды.

Предупреждающий сигнал горит постоянно, когда есть проблемы в системе подушек безопасности.

Если сигнальная лампа не включается при повороте ключа зажигания в положение MAR или если он остается гореть во время движения, это может указывать на сбой в системе безопасности ; при этих обстоятельствах подушки безопасности или преднатяжители могут не сработать в случае столкновения или, в ограниченном количестве

случаев они могут сработать случайно случайно. Остановите автомобиль и скорее обратитесь в сервисный центр Lancia

ABS (анти-антиблокировочная тормозная система) ОТКАЗ

(желтый).

Сигнальная лампа должна загореться когда ключ зажигания повернут в положение MAR и должна погаснуть примерно через четыре секунды.

Сигнальная лампа загорается, когда происходит сбой в системе ABS.

В этом случае тормозная система продолжает работать нормально, хотя без помощи ABS, но вы должны как можно скорее обратиться в сервисный центр Lancia.

Автомобиль оснащен электронным устройством торможения (EBD).Горящая сигнальная лампа при работающем двигателе показывает о наличии сбоев в системе EBD. В этом торможение может сопровождаться ранней блокировкой задних колес с возможностью заноса. Доставьте автомобиль крайне осторожно до ближайшего сервисного центра Lancia, чтобы проверить систему.

НИЗКИЙ УРОВЕНЬ ТОРМОЗНОЙ ЖИДКОСТИ И/ИЛИ РУЧНОЙ ТОРМОЗ

ВКЛЮЧЕН (красный)

Сигнальная лампа должна загореться когда ключ зажигания повернут в положение MAR и должна погаснуть примерно через четыре секунды.

Световой индикатор загорится в случае если уровень тормозной жидкости в резервуаре будет ниже установленного минимума из-за возможной утечки в системе или когда ручной тормоз включен.

Если сигнальная лампа загорается во время путешествия, проверьте, что стояночный тормоз выключен. Если сигнальная лампа горит а ручной тормоз выключен, немедленно остановите автомобиль и скорее обратитесь в сервисный центр Lancia.

LANCIA КОД (янтарный)

Имеет три вида (с ключом в положении MAR):

1. Одна вспышка - код ключа был признан. Двигатель может быть запущен.

2. Неподвижный свет - код ключа не был признан. Выполните чрезвычайную процедуру запуска, чтобы запустить двигатель (см. В чрезвычайной ситуации).

3. Мигающая лампа - автомобиль не защищен устройством. Однако двигатель может быть запущен.

КРУИЗ-КОНТРОЛЬ

(если установлен - янтарный)

Сигнальная лампа загорается при включенном на рычаге круиз-контроле в положение ON и устройство начинает управлять двигателем.

ПЕРЕДНИЙ ПАССАЖИР

Подушка безопасности отключена

(если установлено - янтарный)

Предупреждающий сигнал включается когда подушка безопасности переднего пассажира отключена.

КОНТРОЛЬНАЯ ПРОВЕРКА (красный)

Когда ошибка найдена системой управления проверки.

ESP (желтый) (где имеется)

При повороте ключа в положение MAR, лампа на приборной панели загорается и гаснет через 4 секунды. Если лампа не гаснет, и остается, когда двигатель автомобиля работает, обратитесь в сервисный центр Lancia.

Мигание контрольной лампы, когда двигатель автомобиля работает, указывает на приведение в действие системы ESP и / или функции ASR. Одновременное свечение контрольной лампы на приборной панели и светодиода на коммутаторе говорит о наличии неисправности ASR функции. В этом случае обратитесь в сервисный центр Lancia.

Система ESP работает даже тогда, когда используется временное запасное колесо (костыль) . Тем не менее, следует иметь в виду, что временное запасное колесо меньше, чем другие колеса и, таким образом, устойчивость на дорожном полотне снижается. Таким образом, контрольная лампа ESP может загораться при конкретных условиях сцепления и маневрах; проверить что лампа гаснет при установке обычного колеса. Когда временное запасное колесо устанавливается на транспортное средство, не превышайте скорость 80 км / ч и избегайте маневров, которые могут вывести автомобиль из-под контроля.

Для корректной работы системы ESP шины должны быть абсолютно той же марки и типа на всех колесах.

ПРОТИВООТКАТНЫЙ ТОРМОЗ (янтарь)

(где имеется)

При повороте ключа в положение MAR, лампа на приборной панели загорается и гаснет через 4 секунды Если лампа не гаснет обратитесь в сервисный центр Lancia.

КОНТРОЛЬНАЯ ПРОВЕРКА

(рис. 59)

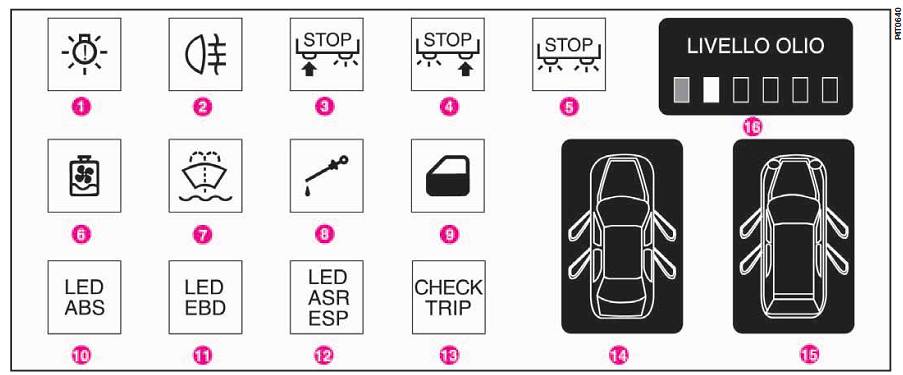

Рис. 59

Функция проверки контроля находится в ведении приборной панели. Функция информирует водителя о неисправностях или предупреждениях, отображая предупреждение изображением сообщения на дисплее ICS.

Более подробную информацию о сигнальных лампах см. заметки в главе «Неисправности и предупреждения», соответствующий символ которого появится на дисплее ICS.

1 – предохранитель внешнего освещения / предупреждение о неисправности лампы освещения

2 - задняя противотуманная фара, предупреждение о неисправности лампы

3 – предупреждение о неисправности левой лампочки тормоза

4 – предупреждение о неисправности правой лампочки тормоза

5 - предупреждение о неисправности тормозных лампочек

6 - низкий уровень охлаждающей жидкости двигателя сигнальная лампа (если установлено)

7 - низкий уровень омывающей жидкости лобового стекла сигнальная лампа (если установлено)

8 - низкий уровень масла в двигателе сигнальная лампа (дизельные версии)

9 - открытая дверь или багажник / задняя дверь сигнальная лампа

10 – отказ сигнальной лампы приборной панели

11 - отказ сигнальной лампы или лампы на приборной панели, (одновременное свечение этих двух лампочек означает

неисправность EBD, электронное распределение тормозных усилий)

12 – отказ сигнальной лампы приборной панели

13 - предупреждение о неисправности света лампочки контроля управления

14 - значок открытые двери или багажник (автомобиль версии седан)

15- значок открытые двери или задняя дверь (автомобиль версии универсал)

16 - датчик уровня моторного масла (дизельные версии).

Функция проверки управления может отображаться двумя световыми сигналами одновременно, в дополнение к сигнальной лампе 9 (открытая дверь или багажник / задняя дверь).

Если есть более двух ошибок, соответствующие световые сигналы будут циклически отображаться каждые две секунды. Красное сообщение CHECK появится в правой части дисплея. Красное сообщение CHECK также появится, если будет отказ лампочки внешнего освещения, предупреждающий значок 1.

Предупреждение о неисправности внешнего освещения сигнал 1, всегда появляется вместе с сигналами (2-3-4-5) в случае неисправности противотуманной лампочки, левых или правых лампочек тормозов.

ВАЖНО сигнальные лампы по прежнему будут отображаться на экране или дисплее пока проблема что вызвала предупреждение не снимется, в то время пока будут контролироваться другие функции.

Сигнальные лампы 2-13 имеют приоритет над другими ВАЖНО сигнальные лампы-прежнему будет отображаться также

когда другой экран или дисплей функция выбрана, пока проблема

что вызвало предупреждение снимается.

Сигнальные лампы 2-13 имеют приоритет над другими информационно-управляющими функциями проверки.

ПРЕДУПРЕЖДЕНИЯ

Если при запуске двигателя обнаружена неисправность, прежде чем загорятся сигнальные ламы 13, на дисплее (в течение примерно пяти секунд) будет отображаться следующее сообщение:

-LIGHT FAILURE (сигнальная лампа 1)

- ABS LED KO (сигнальная лампа 10)

- EBD LED KO (сигнальная лампа 11)

-LED ESP KO (сигнальная лампа 12)

-MISSING CHECK AND TRIP COMPUTER SIGNAL (сигнальная лампа 13)

ОТКРЫТАЯ ДВЕРЬ, БАГАЖНИК / ЗАДНЯЯ ДВЕРЬ сигнальная лампа (9-14-15)

Иконка 14 (седан) или 15 (универсал) будет отображаться в правой части главного меню дисплея в то время как сигнальная лампа 9 появится в нижней левой части, когда ключ повернут в положение MAR, если дверь или багажник / задняя дверь остается открытой. Значок 14 или 15 исчезнет приблизительно через одну минуту, пока световой индикатор 9 будет оставаться на экране.

Сигнальная лампа 9 также появится в нижней левой части экрана чтобы сигнализировать, что дверь или багажник / задняя дверь открыта, когда система отображает другие функции.

Значок 14 или 15 лет снова появится в правой части дисплея (как описано выше).

НИЗКИЙ УРОВЕНЬ МАСЛА ДВИГАТЕЛЯ предупредительный световой сигнал и датчик (8-16) (JTD версии)

Сигнальная лампа уровня масла в двигателе появится на главном экране в течение приблизительно десяти секунд после появления на экране изображения , когда ключ повернут в положение MAR. Сигнальная лампа уровня масла в двигателе отображается только тогда, когда оно находится под минимальным уровнем безопасности.

ВАЖНО система проверяет уровень масла только тогда, когда двигатель запущен, и если прошло не менее 20 минут как двигатель был остановлен.

Уровень масла отображается с помощью шести делений уровня. Есть два значения и две формы отображения:

- уровень масла, соответствующий уровню безопасности: первое деление на левом красном или

белом, в зависимости от версии, второе деление белое, другие деления пусты.

- масло на минимальном уровне: первое деление на левом красном или белом, в соответствии с версией, другие деления пусты.

Если уровень масла низкий или недостаточный (отображается 0 или 1 деление), сигнальная лампа 8 загорается. Сигнальная лампа будет отображаться также и при выборе других функций экрана. Иконка 16 будет мигать в течение примерно пяти секунд и сигнальная лампа 8 будет гореть, чтобы указать уровень масла недостаточен.

В любом случае (низкий уровень масла или неисправность датчика), красное сообщение CHECK появится в течение нескольких секунд в правой части дисплея.

ВАЖНО низкий уровень масла в двигателе сигнальная лампа 8, имеет приоритет над другими функциями проверки управления информацией.

СИГНАЛЬНЫЙ СВЕТОДИД И LANCIA I. C.S. СВЕТОДИОД КОНТРОЛЯ

(рис. 60 - там, где они установлены)

Красный светодиод А: этот индикатор загорается примерно через четыре секунды, после поворота ключа в положение MAR, функция проверки управления работает. О любых неисправностях будут сигнализировать соответствующие предупреждающие огни при горящем предупреждении CHECK. Светодиод погаснет примерно через десять секунд.

Зеленый светодиод B: этот индикатор используется для работы Lancia ICS контроля ночью. Он загорается, когда ключ повернут в положение MAR (примерно через две секунды после красного светодиода А).

Рис. 60

LANCIA I. C.S. С МНОГОФУНКЦИОНАЛЬНЫМ ДИСПЛЕЕМ

(версия без системы навигации)

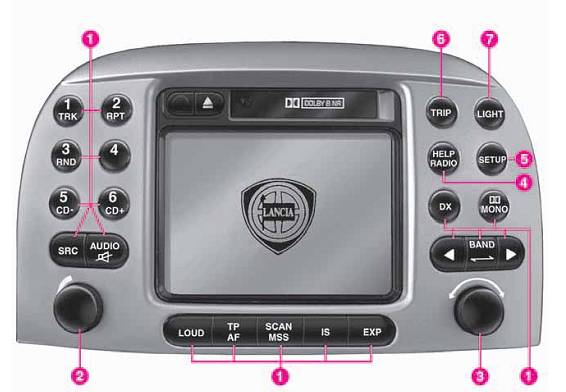

Рис. 61

Lancia ICS (Integrated Control System) (Интегрированная Система управления) оснащена многофункциональным 5” ЖК-монитором, которые направлены так, чтобы информация могла также быть прочитана пассажиром.

Многофункциональный дисплей контролирует следующие функции:

- Звуковая система с магнитофоном и проигрывателем компакт-дисков (если установлено) (*)

- Аналоговые / цифровые часы

- Путевой компьютер

- Проверка функций управления

(*) См. конкретные пункты для описания и эксплуатации.

КОНТРОЛЬ

1) Кнопки звуковой системы / магнитофон а/ проигрыватель компакт-дисков (если установлено)

2) Включение/выключение ICS и звуковой системы, ручка для регулировки громкости и аудио настройки

3) Ручка выбора и подтверждения функции ICS

4) Кнопка настройки звуковой системы дисплея

5) Функции настройки языка, часов и кнопка ограничения скорости

6) Кнопка функций бортового компьютера

7) Кнопка яркости дисплея

ПЕРЕКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ICS

ICS автоматически включается при запуске двигателя (т. е. , когда ключ повернут в положение MAR) и отключается, когда ключ повернут в положение STOP. Нажмите ручку 2 (рис. 61) когда ключа зажигания выключен или извлечен только для работы звуковой системы. Звуковая система будет автоматически отключаться после примерно 20 минут.

РЕГУЛИРОВКА ЯРКОСТИ ДИСПЛЕЯ

В зависимости от температуры дисплею может понадобиться несколько минут, чтобы установилась нужная яркость. Держите кнопку LIGHT 7 нажатой (независимо от того, наружное освещение, включено или выключено) для регулировки яркости дисплея. Яркость регулируется постепенно от минимального до максимального и от максимума к минимуму примерно две секунды.

Минимальная и максимальная яркость в обычных условиях будет установлена в течение примерно одной секунды.

ВАЖНО изображение будет неразборчивым когда установлена минимальная яркость.

Монитор будет затемнен, когда внешние огни будут включены. Подсветка кнопок будут установлена согласно яркости

других инструментов.

Последняя яркость набора будет автоматически восстановлена всякий раз, когда двигатель запущен, независимо от того, включены ли внешние огни или выключены.

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

На дисплее появится торговая марка LANCIA в течение приблизительно четырех секунды, после включения. Это могут быть две различные конфигурации (рис. 62-63) в соответствии с оперативными условиями ICS.

Экран, как правило, разделен на четыре области, содержащие следующую информацию (рис. 62):

рис. 62

А - данные, относящиеся к звуковой системе / проигрыватель компакт-дисков (если установлено), а также уровень масла в двигателе (дизельные версии).

В - часы аналоговые и контрольные лампы

С - дата, цифровые часы и различные предупреждающие сообщения.

D – значок автомобиля с световыми сигналами открытая дверь / багажник/ задняя дверь, функции маршрутного компьютера, функции настройки звуковой системы и функции EXP.

Информация звуковой системы появится в области А только тогда, когда звуковая система включена. Сообщение RADIO OFF появится, когда звуковая система выключена. Когда включены компакт-диски (если установлено) появится следующая информация:

- номер выбранного CD (от 1 до 6), выбранной дорожки, продолжительность выбранного трека.

- уровень масла в двигателе (дизельные версии) не появляется, если он выше минимального уровня безопасности.

- аналоговые часы не будут отображаться в области В, если какие-либо сигнальные лампы включены. Время будет отображаться на цифровых часах в области C.

Сообщение SPEED LIMIT EXCEEDED появится в зоне В, когда лимит, установленной скорости превышен.

Дата, цифровые часы (когда аналоговые часы, не отображаются, чтобы освободить место для работы контрольных ламп) и предупреждения ABS LED KO, EBD LED KO, и LIGHT FAILURE, будут показаны в области С. Эти сообщения будут отображаться в течение примерно пяти секунд после включения системы, а затем будут заменены соответствующими световыми сигналами в области B.

Автомобиль значок с световыми сигналами открытая дверь / багажник / задняя дверь, компьютерные функции поездки, функции настройки, функции звуковой системы и EXP функции показаны в области D.

Сообщение MISSING CHECK AND TRIP COMPUTER SIGNAL появится, если обнаружена неисправность связи между приборной панелью и ICS. В этом случае обратитесь к представителю Lancia.

Экран разделен на три основные части (рис. 63) и когда появится изображение значка функция RETURN (ВОЗВРАТ), нажатием кнопок HELPRADIO, SETUP либо TRIP получите доступ к следующей информации:

E – Нажмите кнопку 4 HELP RADIO (ПОМОЩЬ РАДИО).Будут отображены действующие настройки звуковой системы : VOLUME (громкость), BASS (низкие и высокие частоты), BALANCE (баланс), FADER(микшер), СТАНЦИЯ , FM 1-2-3. LW, МW.

Рис. 63

Нажмите кнопку 5 SETUP (Настройка) .Будет получен доступ к следующим опциям: SPEED LIMIT (ограничение скорости), SET TIME (установленное время), SET DATE (установленная дата), ALARM (сигнализация), TYRE PRES SURE (давления в шинах) (эти значения не могут быть изменены), LANGUAGE (язык) , SUMMER SAVING TIME ON-OFF (летнее время включен/выключено

Нажмите кнопку 6 TRIP (маршрутный компьютер).Отобразится следующая информация RANGE (дистанция), AVG CONSUMPTION (в среднем потребление), TRAV DISTANCE (километража, пройденный с момента последнего сброса), AVERAGE SPEED (средняя скорость), TIME ELAPSED (прошедшее время).

F - Цифровые часы (когда сигнальные лампы не отображаются) и световая сигнализация (когда есть ошибка).

G - Звуковая система и проигрыватель компакт-дисков (когда звуковая система включена) или

сообщение OFF RADIO (когда звуковая система отключена).

Функция RETURN (ВОЗВРАЩЕНИЕ ) функции (обозначается символом на некоторых экранах) возвращает вас либо обратно в основное меню ICS (рис. 61) или к предыдущей странице меню из страницы подменю.

Символ (RETURN) в некоторых экранах станет белым, когда он выбран.

НАСТРОЙКИ ЭКРАНА (рис. 64)

Нажмите кнопку 5 SETUP, (рис. 61) с ключом в положении MAR, после экрана с товарным знаком LANCIA, на экране появятся следующие функции:

ОГРАНИЧЕНИЕ СКОРОСТИ

УСТАНОВКА ВРЕМЕНИ

УСТАНОВКА ДАТЫ

СИГНАЛИЗАЦИЯ (комплект) ВКЛ / ВЫКЛ

ШИНЫ (предписанное давление в шинах)

ЛЕТНЕЕ ВРЕМЯ ВКЛ / ВЫКЛ

ИТАЛЬЯНСКИЙ

АНГЛИЙСКИЙ

ФРАНЦУЗСКИЙ

НЕМЕЦКИЙ

ИСПАНСКИЙ.

Выберите RETURN после корректировки параметров поворотом ручки 3 (рис. 61) и нажмите для подтверждения.

Это приведет вас обратно в главное меню.

Рис.64

Установка часов

Поворачивая ручку 3 (рис. 61), выберите функцию времени (рис. 64), и нажмите на регулятор для подтверждения. Экран со следующими полями появится на дисплее (рис. 65):

- часы А

- минуты B

- RETURN (ВОЗВРАЩЕНИЕ )C.

Повернув ручку 3, выберите поле А (часы), и нажмите ее для подтверждения.

Затем поверните ручку 3 по часовой стрелке для увеличения часов и против часовой стрелки для их снижения. Нажмите ручку 3 для подтверждения, когда требуемое время будет установлено.

Выберите поле B (минуты), поворачивая ручку 3 и нажмите ее для подтверждения. Затем поверните ручку 3 по часовой стрелке для увеличения минут и против часовой стрелки, чтобы уменьшить их. Нажмите ручку 3, когда требуется время будет установлено.

Выберите RETURN C после корректировки параметров, повернув ручку 3, и нажмите для подтверждения. Это приведет вас обратно в меню настройки (рис. 64).Цифровые часы будут автоматически настраиваться с аналоговых часов.

Рис. 65

Включение и выключение летнего времени

Функция SUMMER SAVING TIME ON / OFF позволяет переключаться на летнее время и обратно, не меняя настройки часов.

Выберите SUMMER SAVING TIME ON , чтобы перевести часы вперед на один час и SUMMER SAVING TIME OFF , чтобы вернуться на один час назад. Выберите ON или OFF с помощью ручки 3 и нажмите на нее для подтверждения.

Установка даты

Выберите функцию SET DATE (рис. 64), поворачивая ручку 3 (рис. 61) и нажмите на регулятор для подтверждения. Экран со следующими полями появится на дисплее (рис. 66):

- День А

- Месяц В

- Год C

ВОЗВРАЩЕНИЕ D.

Рис. 66

Выберите поле А (день), повернув ручку 3 и нажмите ее для подтверждения. Затем поверните ручку 3 по часовой стрелке для увеличения дней (от 1 до 31) и против часовой стрелки, чтобы уменьшить их (с 31 до 1). Нажмите ручку 3, когда нужный день установлен для подтверждения.

Выберите поле B (месяц), поворачивая ручку 3 и нажмите ее для подтверждения. Затем поверните ручку 3 по часовой стрелке для увеличения месяцев (с 1 до 12) и против часовой стрелки, чтобы уменьшить их (от 12 до 1). Нажмите ручку 3, когда требуемый месяц будет установлен для подтверждения.

Выберите поле C (год), повернув ручку 3 и нажмите ее для подтверждения.

Затем поверните ручку 3 по часовой стрелке для увеличения лет, и против часовой стрелки для их снижение. Нажмите ручку 3, когда требуемый год будет установлен для подтверждения.

Выберите RETURN D после корректировки параметров, повернув ручку 3 и нажав для подтверждения. Это приведет вас обратно в меню настройки (рис. 64).

Функции сигнализации, переключение и выключение

Выберите функцию сигнализации ALARM (рис. 64), поворачивая ручку 3 (рис. 61) и нажмите на регулятор для подтверждения. Экран со следующими полями появится на дисплее (рис. 67):

- Часы А

- минуты B

ВОЗВРАЩЕНИЕ C.

Выберите поле А (часы), повернув ручку 3 и нажмите ее для подтверждения. Затем поверните ручку 3 по часовой стрелке для увеличения часов и против часовой стрелки для их снижения. Нажмите ручку 3, когда требуется время будет установлено для подтверждения.

Выберите поле B (минуты), поворачивая ручку 3 и нажмите ее для подтверждения. Затем поверните ручку 3 по часовой стрелке для увеличения минут и против часовой стрелки для их снижения. Пресс ручку 3, когда требуется время будет установлено для подтверждения.

Выберите RETURN C после корректировки параметров, поверните ручку 3 и нажмите для подтверждения. Это позволит вам вернуться в меню УСТАНОВКИ (рис. 65).

Выберите ON или OFF, вращая ручку 3-го, чтобы переключить функцию включения и выключения.

Сообщение ON появится в главном меню, когда сигнальная функция включена.

Зуммер будет звонить в установленное время в течение примерно 12 секунд, а также если ключ зажигания удаляется.

Выбор языка

Выберите язык с помощью ручки 3 (рис. 61) и нажмите на регулятор для подтверждения. Доступными языками являются итальянский, английский, французский, немецкий, испанский.

Ограничение скорости

Функция ограничения скорости информирует водителя визуальным и / или звуковым сигналом всякий раз, когда предел, установленной скорости превышен.

Поверните ручку 3 (рис. 61), чтобы выбрать функцию и нажмите на регулятор для подтверждения.

Экран со следующими полями появится на дисплее (рис. 68):

- Установить ограничения скорости в км / ч А

- Установить предупреждения ограничения скорости включено / выключено B

- Зуммер вкл / выкл C
