Инструкция по установке (стр. 3 )

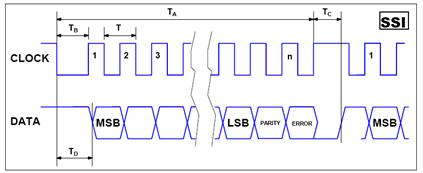

Interfaccia	SSI (Interfaccia Seriale Sincrona) Binario - Gray
Parità	NO
Livelli segnali	EIA RS 485
Frequenza di Clock	0,1 ¸ 1,2 MHz*
n	Bit quota
T	0,833 ¸ 10 μs
TA	Sequenza di Clock
TB	> 0,4 μs
TC	12 ¸ 65 μs
TD	0,6 ¸ 7,2 μs

* La massima frequenza è garantita con una lunghezza cavo fino a 3 m. * Максимальная частота гарантирована с кабелем до 3 м.

Интерфейс SSI (Синхронный последовательный интерфейс) Бинарный n Бит позиции + Четность + Ошибка

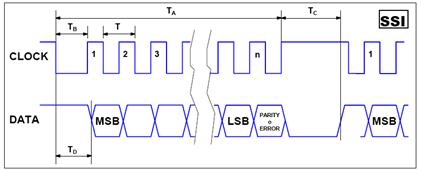

Interfaccia	SSI (Interfaccia Seriale Sincrona) Binario
n	Bit quota + Parità + Errore

Interfaccia	SSI (Interfaccia Seriale Sincrona) Binario
n	Bit quota + Parità
Bit quota + Errore

Интерфейс SSI (Синхронный последовательный интерфейс) Бинарный n Бит позиции + Четность Бит позиции + Ошибка

PARAMETRI PER IL PROTOCOLLO SSI

Bit quota

Il numero di bit trasmessi è determinato dalla risoluzione richiesta. Il valore viene trasmesso con segno.

Risoluzione lettura

ПАРАМЕТРЫ ПРОТОКОЛА SSI

Бит позиции

Номер передаваемого бита определяется необходимым разрешением. Число передается с символом.

Разрешение № бита позиции 1 µm 28 бит 5 µm 24 бит 10 µm 24 бит 50 µm 24 бит 100 µm 20 бит 500 µm 20 бит

Разрешение считывания

Risoluzione	N° di bit quota
1 µm	28 bit
5 µm	24 bit
10 µm	24 bit
50 µm	24 bit
100 µm	20 bit
500 µm	20 bit

Bit opzionali

- Parità: viene trasmesso un bit supplementare per parità dispari o parità pari

- Errore: segnala un errore di lettura quota assoluta

Bit errore = 1 quota assoluta ok

Bit errore = 0 quota assoluta errata

Опциональный бит

- Четность: для четности или нечетности посылается дополнительный бит

- Ошибка: сигнализирует ошибку в считывании абсолютной позиции

Бит ошибки = 1 абсолютная позиция верна

Бит ошибки = 0 абсолютная позиция ошибочна

Codice

Il codice utilizzato per la trasmissione della quota è in formato binario o formato Gray.

Nel caso si utilizzi il formato Gray, non è possibile avere nella stringa trasmessa i bit opzionali.

Tempo di refresh

Il sensore rende disponibile una nuova quota al termine del tempo Tc.

Se non viene richiesta una nuova quota, il sensore aggiorna la sua quota ogni 15 µs.

Timeout SSI

In caso di errore/interruzione della linea seriale, il sensore ritorna allo stato “attesa inizio stringa” dopo un tempo di 1600 µs.

Condizione di guasto

Nel caso di quota errata, lo stato del bit errore, se abilitato, viene portato a 0. Con bit errore disabilitato, il sensore invierà una quota non corretta.

Код

Для передачи позиции применяется бинарный код или код Грея.

В случае использования кода Грея, иметь опциональный бит в передаваемом фрейме невозможно.

Время обновления

Сенсор выдает новую позицию в конце периода Tc.

Если новая позиция не затребована, датчик обновляет свою позицию каждые 15 мс.

Лимит времени SSI

В случае ошибки/прерывания в последовательном соединении, датчик возвращается в состояние готовности спустя 1600 мс.

Сбой датчика

В случае неверной абсолютной позиции, статус бита ошибки, если функция задействована, равен 0. Если функция бита ошибки не включена, датчик будет выдавать неверную позицию.

Versione BiSS C (unidirezionale) – Версия BiSS C (однонаправленная)

Интерфейс BiSS C однораправленный Контроль четности НЕТ Уровень сигналов EIA RS 485 Тактовая частота 0.1 ¸ 4 MГц* n 26 + 2 + 6 бит TACK < 6 мс TC 12 ¸ 20 мс

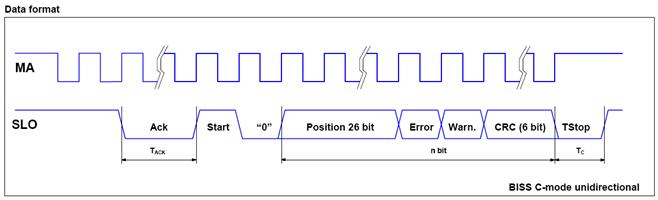

Interfaccia	BiSS C unidirezionale
Parità	NO
Livelli segnali	EIA RS 485
Frequenza di Clock	0,1 ¸ 4 MHz*
n	26 + 2 + 6 bit
TACK	< 6 μs
TC	12 ¸ 20 μs

* La massima frequenza è garantita con una lunghezza cavo fino a 3 m. * Максимальная частота гарантирована с кабелем до 3 м.

PARAMETRI PER PROTOCOLLO BiSS C UNIDIREZIONALE

Bit quota

Il numero di bit trasmessi è determinato dalla risoluzione richiesta. Il valore viene trasmesso con segno.

Risoluzione lettura

ПАРАМЕТРЫ ПРОТОКОЛА BiSS C ОДНОНАПРАВЛЕННОГО

Бит позиции

Номер передаваемого бита определяется необходимым разрешением. Число передается с символом.

Разрешение № бита позиции 1 µm 26 бит 5 µm 26 бит 10 µm 26 бит 50 µm 26 бит 100 µm 26 бит 500 µm 26 бит

Разрешение считывания

Risoluzione	N° di bit quota
1 µm	26 bit
5 µm	26 bit
10 µm	26 bit
50 µm	26 bit
100 µm	26 bit
500 µm	26 bit

Errore

Segnala un errore di lettura quota assoluta

Bit errore = 1 quota assoluta ok

Bit errore = 0 quota assoluta errata

Allarme

Segnala una criticità di lettura

Bit allarme = 1 lettura ok

Bit allarme = 0 lettura critica

Tempo di refresh

Il sensore rende disponibile una nuova quota al termine del tempo Tc.

Se non viene richiesta una nuova quota, il sensore aggiorna la sua quota ogni 15 µs.

Timeout BiSS

In caso di errore/interruzione della linea seriale, il sensore ritorna allo stato “attesa inizio stringa” dopo un tempo di 1600 µs.

Polinomio CRC6

CRC a 6 bit invertiti, con polinomio 0x43, MSB primo bit della stringa.

Ошибка (Error)

Сигнализирует ошибку в считывании абсолютной позиции

Бит ошибки = 1 абсолютная позиция верна

Бит ошибки = 0 абсолютная позиция ошибочна

Предупреждение (Warning)

Сигнализирует о проблемах считывания

Бит предупреждения = 1 считывание верно

Бит предупреждения = 0 проблемы со считыванием

Время обновления

Датчик выдает новую позицию в конце периода Tc.

Если новая позиция не затребована, датчик обновляет свою позицию каждые 15 мс.

Лимит времени BiSS

В случае ошибки/прерывания в последовательном соединении, датчик возвращается в состояние готовности спустя 1600 мс.

Полином CRC6

CRC (циклический избыточный код) инвертируется на 6 бите, с полиномом 0х43, MSB (старший значащий бит) в качестве первого бита фрейма.
