2.2.1. Концы труб должны быть отрезаны перпендикулярно оси трубы и зачищены от

заусенцев.

2.2.2. Теоретическая масса труб представлена в Приложении 4.

2.2.3. Для изготовления труб используются следующие материалы:

- для наружного и внутреннего слоев труб применяется гранулированный полиэтиленовый компаунд PERT марки DOWLEX 2388;

- для адгезива (клеевого слоя) применяется гранулированная композиция на основе сэвилена по ТУ 02-92 и ТУ 7;

- для армирующего слоя применяется алюминиевая лента в отожженном состоянии, обладающая свариваемостью методом ультразвуковой сварки.

Подп. и дата

Инв. № дубл.

Взам. инв. №

Подп. и дата

Инв. № подл.

ТУ

Лист

4

Изм.

Лист

№ докум.

Подп.

Дата

Рекомендуется применять следующие марки алюминиевой ленты:

- лента в рулонах из алюминиевого сплава АМВ2 по ГОСТ 4784;

- лента в рулонах из алюминиевого сплава АМЦ-2 по ТУ ;

- лента в рулонах из сплава АЖ по ТУ

Допускается использование других аналогичных материалов, в том числе импортных, при условии соответствия качества труб требованиям настоящих технических условий.

2.2.4.Основные геометрические размеры алюминиевой ленты представлены в таблице 3.

Таблице 3. Основные геометрические размеры алюминиевой ленты.

Размеры в миллиметрах.

Номинальный наружный диаметр трубы

Толщина ленты, мм

Ширина ленты

номинал

предельное отклонение

номинал

предельное отклонение

16

0,18 - 0,20

±0,01

49,0

±0,5

20

0,20 - 0,22

62,0

26

0,22 - 0,25

78,0

32

0,25 - 0,27

100,0

+0,5

Примечание: Предел текучести алюминиевого сплава ленты – не менее 65 Н/мм2

2.2.5.Показатели свойств труб должны соответствовать требованиям, указанным в таблице 4.

Таблица 4. Технические требования к трубам.

Наименование показателя

Значение показателя

Внешний вид

поверхности

Трубы должны иметь гладкую наружную и внутреннюю поверхности. На трубах допускаются незначительные продольные полосы и волнистость, не выводящие толщину стенки трубы за пределы допускаемых отклонений.

Не допускаются на наружной, внутренней и торцовой поверхностях пузыри, трещины, раковины, посторонние включения. Цвет труб – белый (белый с одной красной полосой – для труб общего назначения; белый с одной зеленой полосой – для труб с антибактериальными добавками), оттенки не регламентируются. По согласованию с потребителем (заказчиком) допускаются другие цвета труб. Окраска труб должна быть сплошной и равномерной. Внешний вид поверхности труб и торцов должен соответствовать контрольному образцу (Приложение 5).

Стойкость к расслоению отдельных слоёв при раздаче конусом передней кромки трубы на 10%

Отсутствие расслоений

Прочность клеевого соединения полимерного и алюминиевого слоев трубы Н/см, не менее

50

Прочность клеевого соединения полимерного и алюминиевого слоев трубы после искусственного старения, Н/см, не менее

15
Подп. и дата

Инв. № дубл.

Взам. инв. №

Подп. и дата

Инв. № подл.

ТУ

Лист

5

Изм.

Лист

№ докум.

Подп.

Дата

Таблица 4. (продолжение) Технические требования к трубам.

Наименование показателя

Значение показателя

Изменение длины труб после прогрева при 110ОС в воздушной среде, %,

не более

0,8

Стойкость при постоянном внутреннем давлении при 20оС, час, не менее, при контрольном уровне давления для труб диаметром

16 мм – 3,25 МПа

20 мм – 2,53 МПа

26 мм – 2,97 МПа

32 мм – 2,35 МПа

1

Стойкость при постоянном внутреннем давлении при 95оС, час, не менее, при контрольном уровне давления для труб диаметром

16 мм – 1,25 МПа

20 мм – 0,97 МПа

26 мм – 1,25 МПа

32 мм – 0,99 МПа

1

Стойкость при постоянном внутреннем давлении при 95оС, час, не менее, при контрольном уровне давления для труб диаметром

16 мм – 1,14 МПа

20 мм – 0,88 МПа

25 мм – 1,04 МПа

32 мм – 0,82 МПа

1000

Прочность сварного соединения алюминиевой ленты, Н, не менее для труб диаметром: 16 мм

20 мм

25 мм

32 мм

1900

1900

2000

2000

2.3.Соединительные части.

2.3.1. Для изготовления соединительных частей используется полиэтиленовый компаунд PERT марки DOWLEX 2388, аналогичный наружному и внутреннему слоям трубы.

2.3.2. Конструкция раструбной части соединительных частей представлена на рисунке 1.

2.3.3. Основные размеры соединительных частей должны соответствовать указанным в таблице 5.

2.3.4. Показатели свойств соединительных частей и их соединений с трубами должны соответствовать требованиям, указанным в таблице 6.
Подп. и дата

Инв. № дубл.

Взам. инв. №

Подп. и дата

Инв. № подл.

ТУ

Лист

6

Изм.

Лист

№ докум.

Подп.

Дата

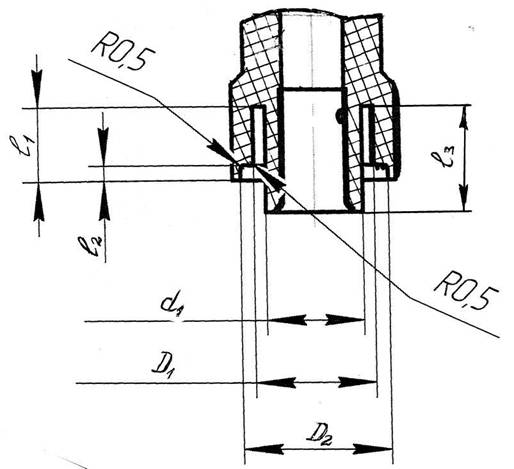

Рисунок 1. Конструкция раструбной части соединительных частей

Таблица 5. Основные размеры раструба соединительных частей.

Размеры в миллиметрах.

Наружный диаметр D трубы

диаметр раструба D1

диаметр раструба d1

диаметр раструба D2*

Длина раструба l1,

не менее

Длина раструба l2*

Длина раструба l3,

не менее

номинал

пред. отклон.

номинал

пред. отклон.

16

15,9

± 0,1

12,1

± 0,1

19

9,6

2

13,7

20

19,9

16,1

23

9,9

14,7

26

25,6

20,4

29

2

16.4

32

31,6

26,4

36

17,9

* Размеры для справки
