Геологическая задача к экзаменационному билету 17.
Дано: план расположения скважин и Абсолютные отметки кровли продуктивного горизонта и мощности (толщины) продуктивного горизонта.
Требуется:
1. Схематически построить структурную карту.
2. Назвать получившуюся структурную форму.
3. Определить абсолютные отметки кровли продуктивного горизонта в точках А, Б, В, Г, Д.
4. Построить карту мощностей.
5. Определить мощность (толщину) продуктивного горизонта в точках А, Б, В, Г, Д.
6. Построить карту подошвы продуктивного горизонта.
7. Определить абсолютную отметку подошвы продуктивного горизонта в точках А, Б, В, Г, Д.
8. Назвать получившуюся структурную форму.
9. Построить профиль по кровле и подошве продуктивного горизонта (место и направление профиля выберите самостоятельно).
План расположения скважин
№ скважины | Абс. отм. кровли в скв. | Мощность в скв. |
1 | -700 | 70 |
2 | -600 | 80 |
3 | -550 | 90 |
4 | -650 | 100 |
5 | -600 | 80 |
6 | -100 | 90 |
7 | -70 | 100 |
8 | -190 | 110 |
9 | -730 | 90 |
10 | -640 | 100 |
11 | -620 | 110 |
12 | -710 | 120 |
Геологическая задача к экзаменационному билету 18.
Дано план расположения скважин и абсолютные отметки кровли продуктивного горизонта и мощности (толщины) продуктивного горизонта.
Требуется:
1. Схематически построить структурную карту.
2. Назвать получившуюся структурную форму.
3. Определить абсолютные отметки кровли продуктивного горизонта в точках А, Б, В, Г, Д.
4. Построить карту мощностей.
5. Определить мощность (толщину) продуктивного горизонта в точках А, Б, В, Г, Д.
6. Построить карту подошвы продуктивного горизонта.
7. Определить абсолютную отметку подошвы продуктивного горизонта в точках А, Б, В, Г, Д.
8. Назвать получившуюся структурную форму.
9. Построить профиль по кровле и подошве продуктивного горизонта (место и направление профиля выберите самостоятельно).
План расположения скважин
№ скважины | Абс. отм. кровли в скв. | Мощность в скв. |
1 | -100 | 40 |
2 | -150 | 40 |
3 | -120 | 50 |
4 | -100 | 30 |
5 | -110 | 30 |
6 | -170 | 20 |
7 | -175 | 10 |
8 | -115 | 30 |
9 | -80 | 40 |
10 | -110 | 400 |
11 | -105 | 50 |
12 | -95 | 30 |
Геологическая задача к экзаменационному билету 19.
Дано: план расположения скважин и абсолютные отметки кровли продуктивного горизонта и мощности (толщины) продуктивного горизонта.
Требуется:
1. Схематически построить структурную карту.
2. Назвать получившуюся структурную форму.
3. Определить абсолютные отметки кровли продуктивного горизонта в точках А, Б, В, Г, Д.
4. Построить карту мощностей.
5. Определить мощность (толщину) продуктивного горизонта в точках А, Б, В, Г, Д.
6. Построить карту подошвы продуктивного горизонта.
7. Определить абсолютную отметку подошвы продуктивного горизонта в точках А, Б, В, Г, Д.
8. Назвать получившуюся структурную форму.
9. Построить профиль по кровле и подошве продуктивного горизонта (место и направление профиля выберите самостоятельно).
План расположения скважин
№ скважины | Абс. отм. кровли в скв. | Мощность в скв. |
1 | -100 | 300 |
2 | -200 | 200 |
3 | -300 | 100 |
4 | -40 | 0 |
5 | -100 | 300 |
6 | -200 | 200 |
7 | -300 | 100 |
8 | -400 | 0 |
9 | -100 | 300 |
10 | -200 | 200 |
11 | -300 | 100 |
12 | -400 | 0 |
Геологическая задача к экзаменационному билету 20.
Дано: план расположения скважин и абсолютные отметки кровли продуктивного горизонта и мощности (толщины) продуктивного горизонта.
Требуется:
1. Схематически построить структурную карту.
2. Назвать получившуюся структурную форму.
3. Определить абсолютные отметки кровли продуктивного горизонта в точках А, Б, В, Г, Д.
4. Построить карту мощностей.
5. Определить мощность (толщину) продуктивного горизонта в точках А, Б, В, Г, Д.
6. Построить карту подошвы продуктивного горизонта.
7. Определить абсолютную отметку подошвы продуктивного горизонта в точках А, Б, В, Г, Д.
8. Назвать получившуюся структурную форму.
9. Построить профиль по кровле и подошве продуктивного горизонта (место и направление профиля выберите самостоятельно).
План расположения скважин
№ скважины | Абс. отм. кровли в скв. | Мощность в скв. |
1 | -100 | 10 |
2 | -200 | 20 |
3 | -600 | 30 |
4 | -700 | 40 |
5 | -100 | 10 |
6 | -200 | 20 |
7 | -600 | 30 |
8 | -70 | 40 |
9 | -10 | 10 |
10 | -200 | 20 |
11 | -600 | 30 |
12 | -700 | 40 |
Геологическая задача к экзаменационному билету 21.
Дано: план расположения скважин и абсолютные отметки кровли продуктивного горизонта и мощности (толщины) продуктивного горизонта.
Требуется:
1. Схематически построить структурную карту.
2. Назвать получившуюся структурную форму.
3. Определить абсолютные отметки кровли продуктивного горизонта в точках А, Б, В, Г, Д.
4. Построить карту мощностей.
5. Определить мощность (толщину) продуктивного горизонта в точках А, Б, В, Г, Д.
6. Построить карту подошвы продуктивного горизонта.
7. Определить абсолютную отметку подошвы продуктивного горизонта в точках А, Б, В, Г, Д.
8. Назвать получившуюся структурную форму.
9. Построить профиль по кровле и подошве продуктивного горизонта (место и направление профиля выберите самостоятельно).
План расположения скважин
№ скважины | Абс. отм. кровли в скв. | Мощность в скв. |
1 | -400 | 10 |
2 | -500 | 15 |
3 | -600 | 15 |
4 | -700 | 10 |
5 | -500 | 10 |
6 | -600 | 25 |
7 | -600 | 25 |
8 | -700 | 10 |
9 | -400 | 10 |
10 | -500 | 15 |
11 | -600 | 15 |
12 | -700 | 10 |
Геологическая задача к экзаменационному билету 22.
Дано: план расположения скважин и абсолютные отметки кровли продуктивного горизонта и мощности (толщины) продуктивного горизонта.
Требуется:
1. Схематически построить структурную карту.
2. Назвать получившуюся структурную форму.
3. Определить абсолютные отметки кровли продуктивного горизонта в точках А, Б, В, Г, Д.
4. Построить карту мощностей.
5. Определить мощность (толщину) продуктивного горизонта в точках А, Б, В, Г, Д.
6. Построить карту подошвы продуктивного горизонта.
7. Определить абсолютную отметку подошвы продуктивного горизонта в точках А, Б, В, Г, Д.
8. Назвать получившуюся структурную форму.
9. Построить профиль по кровле и подошве продуктивного горизонта (место и направление профиля выберите самостоятельно).
План расположения скважин
№ скважины | Абс. отм. кровли в скв. | Мощность в скв. |
1 | -500 | 40 |
2 | -400 | 40 |
3 | -300 | 40 |
4 | -200 | 40 |
5 | -400 | 40 |
6 | -300 | 20 |
7 | -200 | 20 |
8 | -200 | 40 |
9 | -500 | 40 |
10 | -400 | 40 |
11 | -300 | 40 |
12 | -200 | 40 |
Геологическая задача к экзаменационному билету 23.
Дано: план расположения скважин и абсолютные отметки кровли продуктивного горизонта и мощности (толщины) продуктивного горизонта.
Требуется:
1. Схематически построить структурную карту.
2. Назвать получившуюся структурную форму.
3. Определить абсолютные отметки кровли продуктивного горизонта в точках А, Б, В, Г, Д.
4. Построить карту мощностей.
5. Определить мощность (толщину) продуктивного горизонта в точках А, Б, В, Г, Д.
6. Построить карту подошвы продуктивного горизонта.
7. Определить абсолютную отметку подошвы продуктивного горизонта в точках А, Б, В, Г, Д.
8. Назвать получившуюся структурную форму.
9. Построить профиль по кровле и подошве продуктивного горизонта (место и направление профиля выберите самостоятельно).
План расположения скважин
№ скважины | Абс. отм. кровли в скв. | Мощность в скв. |
1 | -90 | 10 |
2 | -120 | 20 |
3 | -120 | 30 |
4 | -90 | 40 |
5 | -100 | 20 |
6 | -80 | 30 |
7 | -80 | 40 |
8 | -100 | 50 |
9 | -90 | 30 |
10 | -110 | 40 |
11 | -110 | 50 |
12 | -90 | 60 |
Геологическая задача к экзаменационному билету 24.

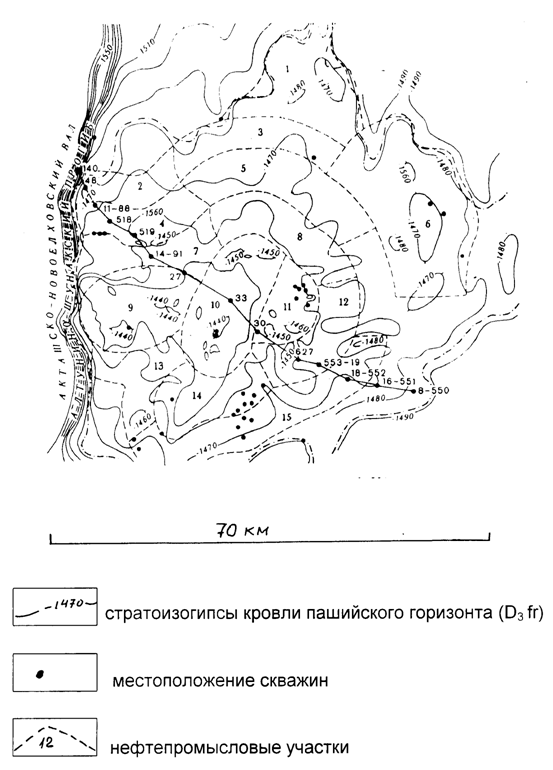

На рисунке приведена структурная карта Ромашкинского нефтяного месторождения
по кровле Пашийского горизонта. 1.Определить параметры структуры, 2. Описать структурную форму (характер склладки), 3.Построить профиль через структуру.
Геологическая задача к экзаменационному билету 25.

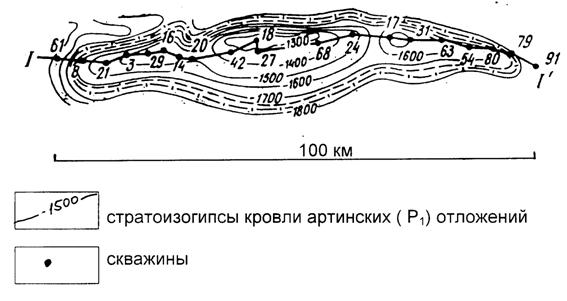

. На рисунке приведена структурная карта Оренбургского газоконденсатного месторождения по кровле артинского яруса. 1.Определить параметры структуры, 2. Описать структурную форму (характер склладки), 3.Построить профиль через структуру.
Геологическая задача к экзаменационному билету 26.

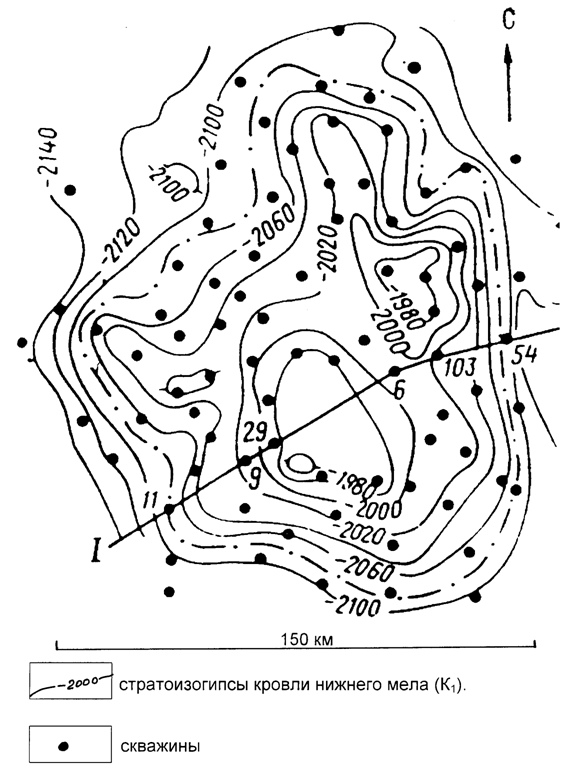

. На рисунке приведена структурная карта Самотлорского нефтегазоконденсатного месторождения по кровле артинского яруса. 1.Определить параметры структуры, 2. Описать структурную форму (характер склладки), 3.Построить профиль через структуру.
Геологическая задача к экзаменационному билету 27.

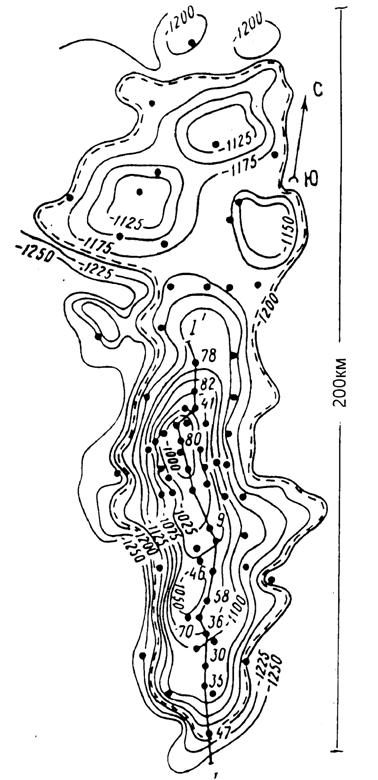

. На рисунке приведена структурная карта Уренгойского нефтегазоконденсатного месторождения по кровле артинского яруса. 1.Определить параметры структуры, 2. Описать структурную форму (характер склладки), 3.Построить профиль через структуру.
