Инженерная геология, организация геодезических работ в строительстве (стр. 5 )

5. Основания и фундаменты.

В основе проектирования оснований и фундаментов заложены следующие принципы:

1) проектирование оснований сооружений по предельным состояниям;

2) учет совместной работы системы основание – фундаменты – несущие конструкции сооружения;

3) комплексный учет факторов яри выборе типа фундаментов и оценке работы грунтов в основании в результате совместного рассмотрения:

инженерно-геологических условий площадки строительства; особенностей сооружений и чувствительности его несущих конструкций к развитию неравномерных осадок; метода выполнения работ по устройству фундаментов и подземной части сооружения.

Такой учет факторов делает задачу проектирования и возведение фундаментов сложной, поэтому необходимо разрабатывать несколько вариантов устройства оснований и фундаментов, а затем на основе технико-экономического их сравнения принимать наиболее рациональное решение.

5.1 Предельные состояния оснований сооружений.

При загрузке фундаментов в основании, состоящем из дисперсных грунтов, развиваются деформации уплотнения, приводящие к осадке сооружений. Такие фундаменты, как гибкая плита, система различных фундаментов, не обеспечивают жесткости сооружения, осадки под отдельными частями будет не одинаковой, т. е. неравномерной. В связи с этим расчет оснований прежде ведется по второй группе предельных оснований, т. е. по деформациям.

При слабых грунтах, обладающих малым сопротивлением сдвигу, может произойти полная потеря устойчивости грунтов под фундаментами. В таких случаях основания рассчитывают дополнительно по первой группе предельных состояний – по устойчивости.

5.1.1. Выделяются три типа сооружений по жесткости: абсолютно гибкие, беспрепятственно следующие за перемещениями поверхности грунта и по всем точкам контактирующим с ним. Это земляные насыпи. Даже значительная неравномерная осадка их не опасна. Для получения проектных отметок насыпи ее делают выше на величину ожидаемой осадки, т. е. придают насыпи строительный подъем.

Абсолютно-жесткие сооружения не могут искривляться. При симметричной загрузке и симметричной податливости основания их осадка будет равномерной, при неравномерной деформации основания они получат крен без изгиба конструкции (дымовые трубы, доменные печи и т. п.) Эти конструкции имеют большой запас прочности на изгиб.

К сооружениям конечной жесткости относятся большинство зданий и сооружений. При развитии неравномерных осадок они получают искривления. В результате возможно появление в них трещин. Для исключения этого при проектировании необходимо уделять существенное внимание оценке совместной работы грунтов основания и несущих конструкций сооружения.

5.2. Причины развития неравномерных осадок сооружений.

5.2.1. Основные слагаемые осадок фундаментов.

В общем случае осадка каждого фундамента может состоять из суммы пяти слагаемых:

S = Sупл. + Sразупл. + Sвыпир. + Sрасстр. + Sэкспл.

Неравномерные осадки уплотнения S упл.

Под нагрузками, превышающими природное давление, грунт деформируется вследствие уменьшения объема пор грунта (уплотнения) и искажения формы отдельных частиц или агрегатов грунта. Такие явления развиваются из-за неоднородности основания, в частности: выклинивания слоев, линзообразного залегания слоев, неодинаковой толщины слоев, неоднородностью самого грунта, использование слоев разных грунтов, неоднородной консолидацией грунтов в основании под различными частями сооружения.

Неравномерные осадки разуплотнения S разупл.

Осадки разуплотнения развиваются под действием нагрузки, которая не превышает вес грунта вынутого при отрывке котлована. Таким образом, происходит неравномерное поднятие дна котлована. Влияние осадок разуплотнения ощутимо при глубине более 5м и устройстве фундаментов, нагрузка от которых вместе с обратной засыпкой существенно меньше веса вынутого из котлована грунтов. С этой целью при изысканиях испытывают грунты не только на сжатие, но и на разуплотнение.

Неравномерные осадки выпирания S вып.

По подошве жестких фундаментов реактивное давление распределяется неравномерно. По краям возникает давление, приводящее к развитию зон сдвига. Вследствие перемещения границ зон сдвигов происходит уплотнение грунтов по сторонам от этих зон. По мере загрузки фундамента указанные зоны увеличиваются, грунт, окружающий их, уплотняется и оказывает все большее сопротивление, которое может достигать значения пассивного отпора.

Неравномерные осадки расструктурирования S расстр.

При отрывке котлована грунты основания обнажаются и подвергаются расструктурированию. Здесь играют роль такие факторы, как воздействие грунтовых вод и газа; от динамических воздействий механизмов; в результате грубых ошибок строителей.

Сильно увлажненные такие грунты при промерзании испытывают пучение, сильно увеличиваясь в объеме, а при оттаивании под нагрузкой – просадку. Процесс посадки при оттаивании развивается очень неравномерно: грунт оттаивает с южной стороны здания быстрее, чем с северной, и быстрее, чем под внутренними стенами и колоннами. Недопустимо также интенсивное высыхание дна котлована из-за усадки пылевато-глинистых грунтов, а в дальнейшем, при восстановлении влажности, набуханию и поднятию фундамента.

Под воздействием подземных вод грунты испытывают гидростатическое и гидродинамическое давления, механическую и химическую суффозии, влияние расширения и выделения газа.

Рис. 5

а) Если гидростатическое давление в водопроницаемом грунте, подстилающем сравнительно водонепроницаемый грунт больше напряжения от веса оставшегося ниже дна котлована слоя водонепроницаемого грунта, то возможна деформация и даже разрушение этого слоя.

б) Воздействие гидростатического давления особенно проявляется при слоистой текстуре грунтов (ленточные глины, суглинки), когда водопроницаемость вдоль слоистости в 50-100 раз больше, чем поперек.

в) Когда грунт испытывает гидродинамическое давление фильтрующего потока, уменьшается давление в скелете грунта и возникают предпосылки к набуханию грунта. Для устранения этих явлений либо искусственно понижают уровень подземных вод, либо забивают вокруг котлована шпунт с погружением его в подстилающий слой водонепроницаемого грунта.

г) Механическая суффозия возникает, когда вода из бортов котлована поступает по прослойкам грунта и выносит пылеватые и глинистые частицы. При растворении солей и минералов скелета грунта основания происходит химическая суффозия. Недопустимо динамическое воздействие перемещающихся механизмов и ударов по дну котлована, затопленного водой. Это приводит к расструктурированию пылевато-глинистых грунтов и пылеватых песков. В целях сохранения естественной структуры указанных грунтов их разрабатывают легкими механизмами, перемещающимися вблизи бровки котлована. Кроме того, на дне котлована оставляют защитный слой грунта, который удаляют вручную или очень легкими землеройными машинами.

Из грубых ошибок строителей относятся: перебор грунта и некачественная его обратная укладка; отрывка глубоких котлованов около ранее возведенных менее заглубленных; заблаговременная отрывка котлована; затопление котлована

6. Инженерно-геологические условия в строительстве.

Каждая площадка обладает специфическими условиями, прежде всего сугубо индивидуальным напластованием грунтов. В связи с этим рассмотрим типовые схемы напластования. Для схематизации все грунты делят на 2 условные категории: слабые и надежные (хорошие).

Слабые называют грунты, если они в качестве основания при устройстве фундаментов в открытых котлованах не могут обеспечить надежного существования проектируемого сооружения.

Надёжными называют грунты, которые обеспечивают требуемое существование проектируемого сооружения

Рис. 6

Схемы 1, 2, 3 напластований грунтов.

1	3
2



1

2

1

2

1

1

1.надёжный грунт; 2.слабый грунт

Схема 1. С поверхности на большую глубину залегают надежные грунты. Здесь принимается решение минимального заглубления фундаментов при учете климатических факторов и особенностей сооружения.

Схема 2. С поверхности на некоторую глубину залегают 1 или несколько пластов слабых грунтов, ниже которых залегают надежные грунты. Простейшим решением является прорезка слабых грунтов, и передача нагрузки на слои надежных грунтов. Можно также опереться на столбы или сваи. Слабые грунты могут быть уплотнены, заменены или закреплены. Есть также решение уменьшить неравномерность осадок путем устройства фундаментных плит или ленточных фундаментов под колонны.

Схема 3. На некоторой глубине слоистой толщи залегает 1 или несколько пластов слабых грунтов. В этом случае приемлемы решения, рассмотренные при напластовании грунтов по схеме №2, однако приходится прорезать и верхний слой надежного грунта. При напластовании грунтов по схеме №3 верхний слой надежного грунта можно использовать в качестве распределительной подушки (рис.7) или закрепить только слой слабого грунта.

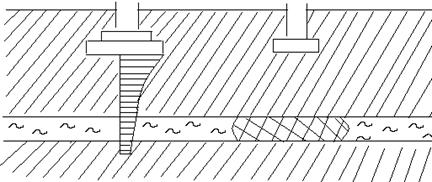

Рис.7 Варианты устройства фундаментов при напластовании грунтов по схеме 3

а)	б)

2

1

3

4

1

1.надёжный грунт; 2.слабый грунт; 3.зона закрепления;4.эпюра напряжений

II. ОРГАНИЗАЦИЯ ГЕОДЕЗИЧЕСКИХ РАБОТ В СТРОИТЕЛЬСТВЕ

1.Основы организации геодезических работ в строительстве.

В зависимости от степени сложности и объёма геодезических работ на линейный персонал строительной организации (мастеров, прорабов) возлагается:

обеспечение геодезической службы приборами, инструментами, оборудованием, инвентарём и транспортными средствами, а также помещениями, специально оборудованными для проведения камеральных работ и безопасного хранения приборов, инструментов и документов;

непосредственная проверка качества геодезических работ;

обеспечение в пределах стройплощадки сохранности принятых знаков геодезической плановой и высотной основы, в том числе главных осей зданий, сооружений и инженерных коммуникаций, строительной сетки, а также постоянных знаков пунктов рабочей платной и высотной основы;

при необходимости непосредственное выполнение геодезических работ;

передача заказчику по акту комплекта исполнительной геодезической документации, установленной нормативными документами;

проверка разбивочных работ, выполненных другими лицами.

Геодезические работы в строительстве выполняются в объёме и с точностью, обеспечивающие при размещении и возведении объектов строительства соответствие геометрических параметров проектной документации, требованиям строительных норм, правил и госстандартов.

Наиболее сложные геодезические работы выполняются силами с нециализированной геодезической организации, менее сложные - прикомандированным к каждому строительству объекту техником - геодезистом. Возможно выполнение геодезических работ строителями при наличии квалифицированных кадров при строительстве одним подразделением строителей одного - двух жилых домов, одного общественного здания и т. п.

Уровень современных геодезических зданий строителя должен позволить ему выполнить все разбивки зданий, включая вводы в дом коммуникаций и вертикальную планировку около здания. Строитель должен понимать назначение и содержание любых геодезических работ на строительстве, чтобы компетентно участвовать в разработке планов геодезических работ и вести наблюдения за их строительством. Следует помнить, что исправления геодезических ошибок при строительстве или очень дорого или невозможно.

В зависимости от назначения и этапов строительства геодезические работы делятся на следующие виды: съёмочные и трассировочные, разбивочные, исполнительные съёмки, наблюдения за деформациями сооружений.

Съёмочные и трассировочные работы предшествуют проектированию сооружений и проводятся в период изысканий. Цель изысканий состоит в обеспечении проектирования сооружений материалами по изучению топографических, геологических, гидрологических условий сводится к выполнению топографических съёмок территорий, к трассированию сооружений линейного типа (дорог, линий электропередач, связи, различных трубопроводов), к определению координат и высот точек геологической разведки.

Разбивочные работы ведутся при возведении сооружений и линейных коммуникаций и предназначаются для выноса с проекта на местность осей и точек сооружения. Исполнительная съёмка выполняется в процессе возведения сооружений или коммуникаций и по завершении строительства и имеет целью контроль выполненного строительства (соответствие СНИПу и проекту) и составлениенового плана местности (исправление старого, хранящегося в местном управлении архитектуры). Наблюдение за деформацией сооружений ведутся с начала возведения сооружений и продолжаются в период эксплуатации последних.

До начала выполнения геодезических работ на строительной площадке исполнители изучают чертежи строящегося объекта, проверяют взаимную увязку размеров, координат и высот в чертежах, используемых при разбивочных работах.

Геодезические работы выполняются с использованием приборов соответствующей точности и различных приспособлений, повышающих производительность труда геодезистов. Геодезические инструменты должны регулярно поверяться перед началом работ. Ежегодно полагается все приборы и инструменты отправлять в местный центр Госстандарта для сертификации. Производство геодезических работ несертифицированными (не поверенными) теодолитами, нивелирами, рулетками и др. приборами запрещено и облагается штрафами.

Организация геодезического обеспечения строительства предусматривает разработку комплекса мероприятий методического, технического, экономического и информационного характера. Указанные мероприятия определяются и конкретизируются в проектах организации строительства (ПОС), проектах производства работ (ППР), а для особо сложенных и уникальных зданий и сооружений – в отдельно разрабатываемом проекте производства геодезических работ (ППГР).

1.1.Государственный геодезический надзор

Госгеонадзор является одним из основных подразделений ГУГК (Гос. управление геодезии и картографии) при Совете Министров РФ. Он создан для того, чтобы вести государственный надзор за выполнением геодезических работ всеми ведомствами, в том числе и строительными организациями, за исключением М. О.

Свою деятельность Госгеонадзор осуществляет силами территориальных инспекций в соответствии с Инструкцией о государственном геодезическом надзоре.

1.2. Техника безопасности

При выполнении геодезических работ необходимо соблюдать правила техники безопасности. Все организации, деятельность которых связана с геодезическими работами, обязательно разрабатывают правила или инструкции по технике безопасности применительно к тем конкретным условиям, в которых предстоит выполнять геодезические работы.

На площадках развёрнутого строительства соблюдаются правила техники безопасности, принятые для данного строительного объекта, причём этими правилами должны быть предусмотрены и геодезические работы.

К выполнению геодезических работ допускаются лица, прошедшие вводный инструктаж и обучение правилам инструктажей оформляют приказом по строительному управлению. Здания по правилам техники безопасности проверяют ежегодно.

При работе на проезжей части дороги и при работе на строй площадке с работающими механизмами назначают наблюдателя - рабочего, освобождённого от других обязанностей,

К работам на высоте более 5 м не допускаются лица, моложе 18 лет.

На перекрытиях зданий устанавливают ограждения предусмотренные ППР.

Нельзя производить геодезические работы в глубоких котлованах, вблизи нависших стенок, на краю откосов, под стеной даже работающего экскаватора.

В зимнее время при прогреве грунта или бетона электропрогревом нельзя производить на таких участках измерения стальными лентами.

Геодезисты с приборами должны перемещаться по лестничным маршам, имеющим инвентарные заграждения. Нельзя ходить по опалубке.

Запрещается перемещаться по краю корпуса, перемычками, перегородками, ригелям.

Переходы с ригеля на ригель допускаются только по удобным подмостям. При работе в опасных местах исполнитель должен привязывать себя к прочно закреплённым конструкциям монтажным поясом.

При монтаже различных конструкций геодезические приборы должны быть установлены на расстоянии полуторной высоты монтируемой конструкции.

При обследовании и обмере различных колодцев следует учитывать, что в них могут накапливаться ядовитые газы.

Геодезические работы на строй площадке производятся в спецодежде и каске.

При выполнении работ в зимних условиях следует предусматривать перерывы в работе для обогрева, работающих и создавать условия для этого.

Запрещается выполнять геодезические работы:

при порывистом ветре силой в 6 баллов;

при сильном снегопаде, дожде, тумане;

при температуре воздуха от - 30° С и ниже;

на монтажной площадке при гололёде;

на проезжей части дорог.

При использовании на строй площадке лазерных приборов соблюдать меры предосторожности, указанные в инструкции к этим приборам.

Ответственность за выполнение мероприятий по ТБ возлагается на руководство строительного управления.

2. Система координат, применяемых в геодезии, ориентирование

Географические координаты точки – это её широта и долгота.

Поверхность Земли делят меридианами на зоны и в каждой зоне принимается своя система координат (система Гаусса).

Осью абсцисс (C) зональной системы координат является проекция осевого меридиана на плоскость, а осью ордината (U) – проекция экватора.

Положительное направление оси абсцисс – к северу от экватора, а ординат – к востоку от осевого меридиана. Для того, чтобы избежать официальных значений ординат, в СССР была принята ордината начала зональных координат (U центр зоны), равная 500 км.

Также ординаты называются преобразованными перед их значениями указывают номер зоны.

Рис.1 Изображение координатных зон на плоскости

В основном на территории России применяются местные системы координат.

Направление оси абсцисс (C) совмещают с направлением меридиана (на север), проходящего через выбранное начало координат на поверхности Земли.(рис.2)

Рис.2 Система плоских прямоугольных координат, применяемых в геодезии

Разности координат двух точек называется приращениями координат:

CB - CA = DC

UB - UA = DU

Обычно по координатам одной точки приходится вычислять координаты другой:

C B = CA + DC

UB = UA + DU

Для решения этой задачи, называемой прямой геодезической задачей, необходимо знать горизонтальное положение d = AB линии между заданными точками и её дирекционный угол α.

Горизонтальным проложением измеренного расстояния между двумя точками на местности называется это расстояние, приведённое к горизонту (исправленное за счёт угла наклона)

d = ΙABΙ cosﻻ. где ﻻ - угол наклона.

Дирекционный углом α называют угол, образуемый осью C зоны или линией, параллельной ей и заданной линией. Дирекционный угол отчитывается от северного конца осевого меридиана, т. е от положительного направления оси C по направлению движения часовой стрелки от заданной линии.

Дирекционный угол может иметь значения от 0° до 360°

Из решения прямоугольного треугольника АА0 В (см. рис. 2) получаем:

DC= d cos α

DU= d sin α

При вычислении на калькуляторе следует помнить, что значения углов нужно вводить в десятичной мере.

Например: 19° 30’= 19° 5’

Знаки приращений координат зависят от знаков cos α и sin α, они указаны в табл. 1.

Таблица1

Название румба	Дирекционный угол α (Азимут)	Знаки
DC	DU
СВ ЮВ ЮЗ СЗ	0-90° 90-180° 180-270° 270-360°	+ - - +	+ + - -

Обратная геодезическая задача заключается в вычислении длины d и дирекционного угла α прямой линии по координатам CA, UA и CB, UB её конечных точек А и В (см. рис. 2).

Сначала вычисляют разности координат

DC=CB - CA

DU=UB - UA

По формуле находим из прямоугольного треугольника:

Значение d можно вычислить и по теореме Пифагора

Для вычисления d по формуле с cos и sin сначала необходимо определить румб линии АВ по формуле:

Определив по таблицам значение тригонометрических функций градусную величину румба 2 (или на калькуляторе), находят значения cos2 и sin2. Значение дирекционного угла, необходимое, например, при привязке к опорной геодезической сети или при высоте осей сооружений с проекта в натуру, вычисляют в зависимости от названия румба. Название румба легко определить по знакам приращений координат (табл.1).

Для исключения ошибок вычислений следует их производить аккуратно, по возможности двумя способами или в две руки (разные вычислители).

3. Топографо-геодезические работы перед началом строительства.

3.1 Геодезические сети.

Опорная геодезическая сеть – это система закреплённых на местности специальными знаками точек с известными координатами и высотами. Сеть опорных точек представляет собой каркас, на который опираются все виды топографических съёмок, изыскательские, трассировочные и разбивочные работы. При помощи геодезической опорной сети все эти работы можно выполнять с необходимой точностью и подробностью. Положение каждой точки (пункта) опорной сети определены со значительно более высокой точностью, чем это делается при съёмке местности, разбивках и пр.

Пункты опорной сети позволяют ограничивать накопление погрешностей съёмок, разбивок и добиваться выполнения этих работ с необходимой точностью. Геодезическая опорная сеть делится на плановую и высотную.

Плановая сеть создаётся на местности методами триангуляции, полигонометрии и трилатерации.

Триангуляция – опорная сеть, создаваемая в виде системы треугольников, связанных между собой общими сторонами. В триангуляции измеряются высокоточными теодолитами все углы и несколько сторон треугольников (базисы).

В трилатерации высокоточными приборами измеряются все длины сторон треугольников.

Полигонометрия – это метод создания опорной сети в виде системы прямых линий, образующих в совокупности ломаную линию, называемую полигонометрическим ходом, в котором измерены длины всех сторон и углы во всех точках поворота.

Пользуясь исходными координатами и исходными азимутами, вычисляют координаты всех вершин хода.

Высотная опорная сеть создаётся геометрическим нивелированием. Сеть высотных точек закрепляются реперами и марками (на стенах).

Каждый пункт триангуляции закрепляют подземным центром и надземным сигналом или пирамидой, которые бывают разной высоты и конструкции, но которые позволяют навестить на пункт издали.

Реперы бывают грунтовые и стенные. Все установленные знаки опорной геодезической сети являются сооружениями большой государственной ценности и поэтому их сдают по особым системам местным органам власти на хранение.

Опорные сети в городах или на предприятиях создаются по особой схеме, отвечающей планам развития города, и связаны с общегосударственной опорной сетью.

Плановая опорная городская сеть состоит преимущественно из сети пунктов полигонометрии, основывающейся на пунктах государственной и городской триангуляции.

Ходы городской полигонометрии прокладывают по тротуарам, где устанавливают и знаки полигонометрии, которые бывают двух видов: грунтовые и стенные. Высотная опорная сеть в городах закрепляется преимущественно стенными реперами, которые зачастую совмещаются пунктами полигонометрии.

На площадках предполагаемого строительства создаётся опорная сеть для топографической съёмки. Схема и точность опорной сети зависят от размеров участка и сплочённости предполагаемого объекта. Опорную сеть можно использовать и для разбивочных работ, если её точность соответствует сложности объекта.

Нужно знать, что существует т. н.- красные линии – это границы между улицей и территорией, застраиваемой зданиями. Фасады зданий не должны выступать за красную линию в сторону улицы.

Координаты красных линий разрабатываются специалистами Управления Архитектуры в соответствии с утверждённым Генпланом города и могут изменяться только ими же в соответствии с изменением градостроительной политики.

3.2 Геодезическая съёмка.

Все виды съёмок производятся для составление планов и карт.

Больше по размерам территории снимают посредством аэрофотосъемки. Все виды съёмок, кроме теодолитной имеют целью получения топографических планов и карт местности.

Топографическими принято называть также планы и карты, на которых изображают ситуацию (контуры и строения) и рельеф местности (имеются высотные отметки). При теодолитной съёмке снимают только ситуацию местности – такой план пригоден для решения вопросов межевания земель. Теодолитная съёмка без вертикальных отметках (рельефах местности) непригодна для целей проектирования, её нужно дополнять нивелированием.

Съёмка местности состоит из подготовительных, полевых и камеральных работ. К подготовительным относятся следующие работы: выяснение необходимости съёмок и выбор её масштаба; составление календарного плана и сметы на работы; расчёт необходимого числа исполнителей, рабочих и транспорта; подбор необходимого числа и вида оборудования.

Масштаб съёмки выбирают исходя из точности, с которой можно и нужно прочитать размеры контуров. Обзорные планы применяются 1:1000, 1:2000, 1:5000, 1:10000, 1:25000.

К полевым работам при теодолитной съемке относится осмотр участка местности для определения сложности ситуации и выбора положения точек теодолитных ходов.

Привязка теодолитных ходов к пунктам триангуляции или полигонометрии.

Составление абриса. Поиск и описание подземных коммуникаций. Съёмка ситуации.

К камеральным работам относятся:

·  обработка полевых журналов

·  вычисление координат точек теод. ходов

·  составление и вычерчивание плана местности.

В городских условиях и там, возможно присутствие подземных коммуникаций производится сверка выполненного плана с организациями, владельцами и эксплуатирующими подземные инженерные коммуникации.

Съёмку ситуации можно осуществлять теодолитом, тахеометром, а также мензулой и методом обмеров и перпендикуляров.

Два последних способа почти не примен6яются в связи с появлением новых, высоко производительных электронных тахеометров, которые позволяют упростить многие процессы съёмки.

3.3 Нивелирование.

Высотой точки называется расстояние, отсчитываемое по направлению отвесной линии от начальной уровненной поверхности до данной точки. Численное значение высоты называют отметкой. В СССР счёт абсолютных высот вёлся от нуля Крондитадского футштока, связанного с уровнем Балтийского моря. Расстояние от произвольной уровненной поверхности называется условной высотой.

Часто на стройплощадках применяется своя условная система высот, жёстко привязанная к Балтийской системе.

Разность высот двух точек называется относительной высотой или превышением.

В зависимости от того повышается или понижается местность относительно точки, высота которой известна, превышение бывает положительным или отрицательным.

Высоты точек определяют геометрическим, тригонометрическим, физическим и механическим нивелированием.

Геометрическое нивелирование позволяет определять превышение между точками при помощи горизонтального луча визирования.

Для выполнения геометрического нивелирования необходимы: прибор, дающий возможность визировать в горизонтальном направлении (нивелир) и рейки, устанавливаемые вертикально в нивелируемых точках.

При нивелировании желательно устанавливать нивелир на одинаковом расстоянии от нивелируемых точек, при этом в разности отчётов по рейкам компенсируется влияние непараллельности визирной оси и оси цилиндрического уровня при трубе.

В случаях, когда с одной станции невозможно определить отметки точек местности, расположенных по заданному направлению, между исходной и конечной точками прокладывают нивелирный ход, состоящий из нескольких станций.

Нивелирный ход должен быть привязан к пунктам (реперам) высотной геодезической сети.(начало и конец) или должен опираться на один репер, но ход должен быть замкнут. Чтобы избежать грубых погрешностей в нивелировании, необходимо осуществлять контроль отсчётов и прегрешений. Отсчёты контролируют повторением их: обычно на нивелирной станции делают два отчёта по каждой рейке. Если расхождение между ними оказывается более 5 мм, то счёты повторяют. Для удобства такого контроля применяют двусторонние рейки.
