Инструкция по эксплуатации

Химически стойкие лабораторные насосы с модульными принадлежностями

N 810 FT.18

N 820 FT.18

N 840 FT.18

N 810.3 FT.18

N 820.3 FT.18

N 840.3 FT.18

N 840.1.2 FT.18

N 842.3 FT.18

LABOPORT®-S Systems

Перед использованием насоса или системы Laboport® внимательно изучите инструкцию и во избежание опасных ситуаций всегда соблюдайте приведенные в ней правила.

Символы: 1) = номер на иллюстрации, ■ = важное замечание, 1. = задание,

► = совет пользователям, ** = информация о продукте = Предупреждение. Компания KNF оставляет за собой право вносить изменения

Содержание

1. Описание	4
1.1 Возможные варианты (готовые модели)	4
1.1.1 Вакуумный насос с двумя сепараторами (Система SR...)	5
1.1.2 Вакуумный насос с сепаратором и конденсатором большой мощности (Система SH...)	5
1.1.3 Вакуумный насос с сепаратором, конденсатором большой мощности и одним регулятором вакуума (Система SC...)	6
1.1.4 Вакуумный насос с сепаратором, конденсатором большой мощности и одним регулятором вакуума (Система SC...)	6
2. Общие меры предосторожности	7
3. Сборка или модернизация системы	8
3.1 Крепление насоса к основанию (для всех систем)	8
3.2 Сборка системы с основанием и двумя сепараторами	8
3.3 Сборка системы с основанием, сепаратором и конденсатором большой мощности	9
3.4 Сборка системы с основанием, сепаратором, конденсатором большой мощности, блоком питания и одним регулятором вакуума	10
3.5 Сборка системы с основанием, сепаратором, конденсатором большой мощности, блоком питания и двумя регуляторами вакуума	13
3.5.1 Имеющаяся система состоит из основания, сепаратора, конденсатора	13
3.5.2 Имеющаяся система включает в себя блок питания, стойку и один регулятор вакуума	15
3.6 Установка газового балласта (дополнительно для насосов с двумя головками)	16
4 Инструкции по эксплуатации	16
4.1 Общие положения	16
4.2 Условия эксплуатации	18
4.3 Эксплуатация насосной системы	18
4.3.1 Эксплуатация системы с основанием и двумя сепараторами	19
4.3.2 Эксплуатация системы с основанием, сепаратором и конденсатором большой мощности	19
4.3.3 Эксплуатация системы с основанием, сепаратором, конденсатором большой мощности, блоком питания и одним регулятором вакуума	19
4.3.4 Эксплуатация системы с основанием, сепаратором, конденсатором большой мощности, блоком питания и двумя регуляторами вакуума	20
4.3.5 Газовый балласт (дополнительная функция)	20
5. Отключение системы	21
6. Поиск и устранение неисправностей	21
6.1 Поиск и устранение неисправностей. Система без регулятора вакуума	21
6.2 Поиск и устранение неисправностей. Система с одним регулятором вакуума	21
6.3 Поиск и устранение неисправностей. Система с двумя регуляторами вакуума	22
7. Замена мембран насоса и пластин/уплотнений клапанов	22
7.1 Насосы с одной головкой	23
7.2 Насосы с двумя головками	25
8 Информация по размещению заказов	27
8.1 Вакуумные насосы LABOPORT®	27
8.2 Ремонтный набор (запасные части)	27
8.3 Принадлежности для модульной системы LABOPORT®	27
9 Спецификации	28
9.1 Насос	28
9.2 Блок питания	31
9.3. Регулятор вакуума	32
Приложение	33

Данная инструкция по эксплуатации относится ко всем моделям химически стойких вакуумных насосов

LABOPORT®

N 810 FT.18 N 810.3 FT.18 N 840.1.2 FT.18

N 820 FT.18 N 820.3 FT.18 N 842.3 FT.18

N 840 FT.18 N 840.3 FT.18

и системам LABOPORT®: SR..., SH..., SC... и SCC...

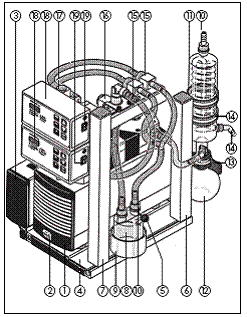

Рисунок 1: Полный комплект системы LABOPORT® SCC..., например, с насосом N 840.3 FT.18

Название компонента: 1) Вакуумный насос 2) Выключатель насоса 3) Блок питания 4) Основание 5) Фиксирующий штифт насоса 6) Стойка для крепления конденсатора 7) Стойка для крепления регулятора вакуума 8) Сепаратор 9) Держатель сепаратора 10) Муфта шланга 11) Конденсатор большой мощности 12) Колба для конденсата 13) Пружинный зажим 14) Угловая форсунка для охлаждающей жидкости 15) Вакуумный клапан 16) Выпускной клапан насоса 17) Коробка клапана на регуляторе вакуума 18) Регулятор вакуума 19) Выключатель регулятора вакуума

1. Описание

Серия вакуумных насосов LABOPORT® была специально разработана компанией KNF, чтобы изделия отвечали стандартам точности, надежности и были просты в обращении в соответствии с сегодняшними требованиями к лабораторному оборудованию.

Технология мембранных насосов компании KNF хорошо зарекомендовала себя на протяжении последних десятилетий, и серия LABOPORT® является логическим продолжением этой технологии.

Система LABOPORT® имеет восемь вакуумных насосов и возможности модульного расширения, что позволяет использовать ее для любых целей.

Возможное использование:

Вакуумная фильтрация Вакуумная дистилляция Вакуумная сушка Пропитывание Выпаривание при вращении Перекачка газов Сушка геля.

Характеристики насосов LABOPORT® FT и систем LABOPORT®:

Вакуумные насосы герметичны, не содержат масел, не требуют обслуживания и не издают шума. Все части головки насоса, находящиеся в контакте с перекачиваемыми газами, устойчивы к агрессивным веществам (материалы: PTFE, FFKM, PVDF). Новая система клапанов устойчива к парам воды и конденсатам. Индикатор включения насоса. Защита от перегрузки в виде термопредохранителя. Компактное исполнение позволяет экономить место. Замена мембран и клапанов в вакуумном насосе не требует усилий. Отдельные компоненты системы легко собираются в единый агрегат, который может расширяться по мере необходимости до модели SCC (с двумя вакуумными регуляторами). Агрегат монтируется на устойчивой основе, что облегчает и делает безопасной его транспортировку. Отдельные компоненты легко снимаются, так как все они имеют штепсельные соединения. Все модели с буквами SC имеют сепаратор, конденсатор большой мощности и регулятор вакуума со штепселями для подключения к блоку питания Дополнительное лабораторное оборудование может быть легко закреплено в пазах, в которых установлен сепаратор или на стойках и горизонтальных балках.

1.1 Возможные варианты (готовые модели)

Каждая из указанных систем (SR, SH и SC) может быть модернизирована до необходимого уровня при помощи модульных компонентов.

Наиболее сложной является система SCC, которая может контролировать два независимых процесса.

► Примечание. Можно создать любую из систем, начав с насоса. См. раздел 3.

1.1.1 Вакуумный насос с двумя сепараторами (Система SR...)

Рисунок 2: LABOPORT® система LABOPORT® SR, например, с насосом N 840.3 FT.18 Конденсирующиеся компоненты газа могут отделяться с напорной стороны насоса, чтобы не допустить их попадания в окружающую среду. Со стороны всасывания сепаратор собирает все частицы и капельки. Это защищает насос от загрязнения и обеспечивает его максимальную производительность. Сепаратор изготовлен из специально обработанного стекла и имеет взрывозащиту.

1.1.2 Вакуумный насос с сепаратором и конденсатором большой мощности (Система SH...)

Рисунок 3: система LABOPORT® SH, например, с насосом N 840.3 FT.18 Конденсатор большой мощности позволяет отделить конденсирующиеся компоненты в парах и с одной стороны удалить их из газовой среды, а с другой стороны, защитить окружающую среду. Конденсат собирается в стеклянную колбу. Колба крепится к патрубку конденсатора при помощи зажима. Температура конденсации поддерживается холодной водопроводной водой или хладагентом, циркулирующим в конденсаторе.

Конденсатор должен быть установлен с напорной стороны насоса; если установить его со стороны всасывания, существует опасность взрыва.

1.1.3 Вакуумный насос с сепаратором, конденсатором большой мощности и одним регулятором вакуума (Система SC...)

Рисунок 4: система LABOPORT® SC, например, с насосом N 840.3 FT.18 (схема) В обычных лабораторных системах вакуумные насосы работают непрерывно даже после достижения предельного вакуума. Системы LABOPORT® снабжены регулятором вакуума, это позволяет включать и выключать насос по достижении установленных значений давления. Установка уровня вакуума и дифференциального давления выполняется при помощи кнопочной панели, расположенной на регуляторе вакуума.

Характеристики регулятора вакуума

Простота ввода нужного уровня вакуума и дифференциального давления. Точность воспроизведения установленных значений. Возможность остановки программы работы насоса в любое время. Система LABOPORT® с регулятором вакуума при выключении автоматически впускает воздух из атмосферы. Это увеличивает срок службы насоса. Простота впуска воздуха в систему нажатием одной кнопки. Переход от контролируемой работы насоса к предельному вакууму одним нажатием кнопки. В случае сбоя в работе насоса сохраняются последние установленные значения.

Для системы LABOPORT с регулятором (регуляторами) вакуума: Не следует использовать систему, если попадание воздуха или газа в вакуумную установку во время впуска воздуха может привести к образованию химически активных, взрывчатых или иных опасных смесей (например, с носителем).

1.1.4 Вакуумный насос с сепаратором, конденсатором большой мощности и одним регулятором вакуума (Система SC...)

Рисунок 5: система LABOPORT® SCC, например, с насосом N 840.3 FT.18 (схема) Если добавить второй регулятор вакуума, два различных процесса с использованием одного вакуумного насоса можно будет выполнять одновременно и независимо друг от друга.

В системе можно одновременно использовать только те газы, смесь которых безопасна.

Для системы LABOPORT с регулятором (регуляторами) вакуума: Нельзя использовать систему, если попадание воздуха или газа в вакуумную установку во время впуска воздуха может привести к образованию химически активных, взрывчатых или иных опасных смесей (например, с носителем).

2. Общие меры предосторожности

Соблюдайте все применимые правила техники безопасности и охраны труда.

Внимательно изучите инструкцию по эксплуатации прежде чем использовать насос или систему LABOPORT® и постоянно соблюдайте соответствующие указания, чтобы не допустить возникновения опасных ситуаций. Всегда держите инструкцию под рукой рядом с прибором. Обеспечьте использование системы и ее компонентов только для тех целей, для которых они предназначены. Подключайте прибор только к надлежащим образом установленным заземленным розеткам.

Все модели насосов снабжены защитными термопредохранителями. После срабатывания предохранителя или после сбоя в подаче питания прибор следует отключить от сети во избежание неконтролируемого запуска насоса.

Насос/система LABOPORT® не должны использоваться в местах, где существует опасность взрыва.

Для системы LABOPORT с регулятором (регуляторами) вакуума: Нельзя использовать систему, если попадание воздуха или газа в вакуумную установку во время впуска воздуха может привести к образованию химически активных, взрывчатых или иных опасных смесей (например, с носителем).

	Нельзя использовать газовый балласт, если попадание воздуха в насос может привести к образованию химически активных, взрывчатых или иных опасных смесей (например, с носителем).
Части корпуса, отмеченные этим знаком, можно открывать только после отключения прибора от сети (отключения источника питания).

Части корпуса, в которых находятся детали под напряжением, могут открываться только уполномоченным персоналом. При чистке прибора следите, чтобы вовнутрь не попадали жидкости. Используйте только запасные части компании KNF. Не подвергайте какие-либо части своего тела воздействию вакуума.

Соблюдайте особые меры предосторожности, приведенные в разделе 4 инструкции по эксплуатации.

3. Сборка или модернизация системы

3.1 Крепление насоса к основанию (для всех систем)

Основным требованием для сборки системы LABOPORT® является наличие насоса LABOPORT® и основания. Система сборки позволяет без проблем заменять насосы на основании. Чтобы закрепить насос LABOPORT® на основании, он должен иметь крепления (две детали). Насосы, которые заказываются как часть системы LABOPORT® уже снабжены такими креплениями. Заказываемые отдельно основания также снабжены креплениями (см. 8.3 Принадлежности для LABOPORT®).

Установка креплений на насос:

Крепление насоса к основанию:

Открутите резиновые ножки насоса, поворачивая их против часовой стрелки. Установите крепления на насос, как показано на Рис. 6.

Рисунок 6: Установка креплений на насос

Крепление насоса к основанию: Установите насос (с креплениями) на основание и ровно расположите крепления на насосе и на основании. Осторожно вставьте фиксирующий штифт в отверстия на креплениях основания и насоса, полностью зафиксировав их. Проверьте, чтобы насос был надежно закреплен на основании при помощи обоих амортизирующих устройств. §  Перед заменой насоса следует отключить от сети насос, находящийся на основании.

3.2 Сборка системы с основанием и двумя сепараторами

Основание: см. 3.1

Сепаратор

Необходимые инструменты:

Крестообразная отвертка № 3

1.  Вставьте держатели для сепаратора в монтажное отверстие основания.

2.  Закрепите держатели, завернув шурупы снизу.

3.  Поместите стеклянные сепараторы в держатели.

4.  Шланги насосов с двумя головками: см. рисунок 7. Для подключения шлангов к насосам с одной головкой и насосам с алюминиевыми головками (модели, в названии которых есть буква "А") свяжитесь с компанией KNF. Выберите шланги из материала устойчивого к используемому носителю.

Рисунок 7: Шланги системы SR... (насосы с двумя головками)

SR-шланги насосов с двумя головками:

1) Примерная длина шланга 150 мм

2) Примерная длина шланга 150 мм

1) 2) Внутренний диаметр шланга 10 мм

Резиновые шланги на крепежных патрубках могут легко заменяются.

3.3 Сборка системы с основанием, сепаратором и конденсатором большой мощности

Основание: см. 3.1

Сепаратор: см. 3.2

Конденсатор:

Чтобы конденсатор большой мощности работал надлежащим образом, необходимы подключение к источнику холодной воды или система с циркулирующим хладагентом.

Конденсатор должен быть установлен с напорной стороны насоса; если установить конденсатор со стороны всасывания, появляется опасность взрыва.

Конденсатор уже прикреплен к стойке.

Необходимые инструменты:
