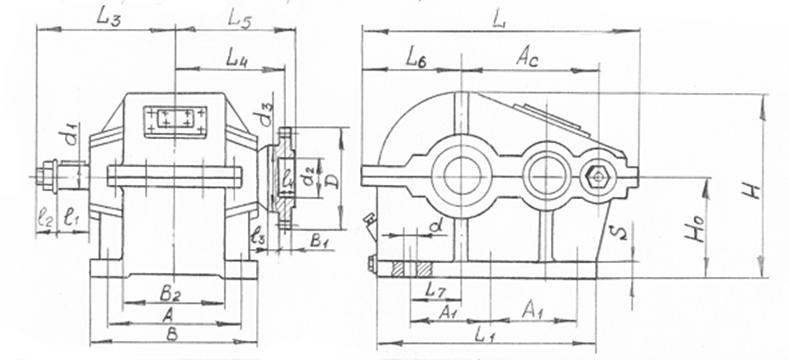

ОСНОВНЫЕ РАЗМЕРЫ РЕДУКТОРОВ Ц2-250...1000, мм

Таблица 3

Типо - размер		А		В			L
Ц2-250	250	210	285	260	20	167	515	400	220	180	220	183	75	160
Ц2-300	300	250	350	300	25	202	620	475	225	205	225	215	90	190
Ц2-350	350	280	200	330	30	228	700	560	300	230	300	238	100	212
Ц2-400	400	320	250	380	30	256	805	640	325	255	325	286	150	265
Ц2-500	500	360	320	400	40	310	985	785	390	295	390	340	190	315
Ц2-650	650	470	260	560	50	400	1270	910	480	370	480	443	190	315
Ц2-750	750	560	300	650	60	465	1455	1040	570	430	570	494	225	355
Ц2-1000	1000	760	400	860	80	608	1905	1400	740	580	740	645	300	450
	H	S	d	d1	d2	d3	l1	l2	l3	l4	m	D	Z	Масса, кг
Ц2-250	310	18	22	30	72	93	60	20	40	38	3	147	40	86
Ц2-300	362	22	26	35	80	105	60	20	40	50	5	210	40	138
Ц2-350	409	25	26	40	110	140	85	25	40	60	6	252	40	210
Ц2-400	505	27	33	50	110	140	85	25	50	60	6	252	40	315
Ц2-500	598	30	39	60	150	215	108	32	20	65	8	330	40	500
Ц2-650	695	36	39	70	160	230	108	32	20	70	10	420	40	1100
Ц2-750	783	40	46	80	200	290	135	35	45	90	12	504	40	1650
Ц2-1000	1018	45	52	100	320	445	169	42	55	130	16	672	40	3700
