Кран мостовой механизм подъёма груза (стр. 7 )

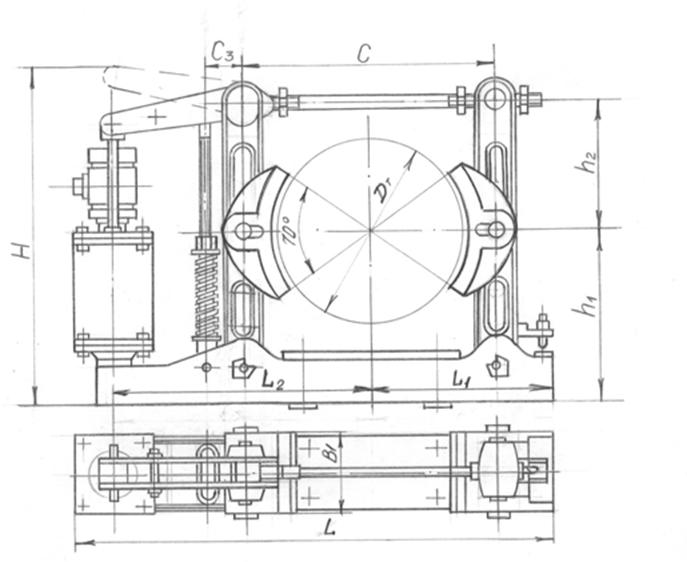

ХАРАКТЕРИСТИКА КРАНОВЫХ КОЛОДОЧНЫХ ТОРМОЗОВ

Таблица 4

Обозначение	ТТ	Отход	DT	В	B1	H	C	C3	L	L1	L2	h1	h2	Время
тормоза		колодок												tмин	tмок
	нм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	с	с
ТТ-160	100	1.0	160	60	70	355	200	40	456	150	255	145	190	0.2	2.0
ТКТГ-200М	300	1.0	200	90	90	400	265	50	585	205	330	170	200	0.3	3.0
ТКГ-200	250	1.0	200	90	90	436	300	50	613	205	355	190	210	0.25	2.0
ТКТГ-300М	800	1.2	300	140	140	523	390	70	771	285	421	240	240	0.35	3.5
ТКТГ-400М	1500	1.4	400	140	180	630	520	100	945	380	500	320	300	0.4	4.0
ТКТГ-500М	2500	1.6	500	160	200	795	640	110	1184	448	662	400	385	0.5	5.0

Приложение 5

КРЮКИ ОДНОРОГИЕ ДЛЯ МЕХАНИЗМОВ С МАШИННЫМ ПРИВОДОМ ( ПО ГОСТУ )

Таблица 5

	Габаритные размеры												Масса
Q	S	D	d	d1	d0	h	b	R	L	l1	l2	Тип А	Тип Б
									Тип А	Тип Б
Т	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	кг	кг
2.5	40	55	35	30	м30	52	34	8	165	220	30	46	3,6	4,1
5	50	65	45	40	м36	65	40	9	195	375	40	56	6,5	8,9
6.3	65	85	56	50	м48	82	54	12	280	475	50	70	13,5	17,7
8	85	110	68	60	м56	100	65	13	340	580	70	90	26,0	33,0
12,5	90	120	80	70	м64	115	75	14	415	600	85	100	37,0	44,5
120	115	150	95	85	Трап 80Х10	150	90	18	480	660	100	115	70,0	82,5
25	130	170	110	100	Трап [У1] 90Х12	164	102	20	535	730	110	130	102,0	121,0
32	145	190	125	110	Трап 100Х12	184	115	23	580	800	120	140	130	150
40	160	210	135	120	Трап 110Х12	205	130	25	675	960	135	160	175	206
50	180	240	160	140	Трап 120Х16	240	150	35	730	1050	150	175	262	312
Примечание: Тип А - укороченные крюки, Тип Б - удлиненные. Размеры d0 и d1 - справочные.
