TSA072 и TSA090
ПРИМЕЧАНИЯ:
С одной из сторон, смежных с блоком управления, должен сохраняться зазор для обслуживания 762 мм (30 дюймов).
Зазор с одной из трех других сторон должен составлять 914 мм (36 дюймов).
Зазор с одной из двух оставшихся сторон может составлять 305 мм (12 дюймов), а с последней оставшейся стороны – 152 мм (6 дюймов).
Между двумя блоками должен сохраняться зазор величиной 610 мм (24 дюйма).
Зазор над блоком должен составлять 1 219 мм (48 дюймов).
|
|
ДОСТУП К БЛОКУ УПРАВЛЕНИЯ
|
|

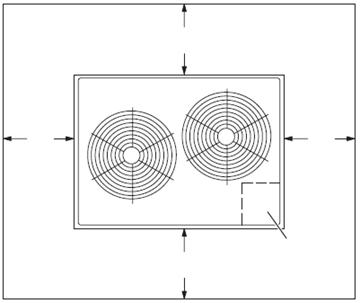

TSA120 и TSA150
ПРИМЕЧАНИЯ:
С одной из сторон, смежных с блоком управления, должен сохраняться зазор для обслуживания 762 мм (30 дюймов).
Зазор с одной из трех других сторон должен составлять 914 мм (36 дюймов).
Зазор с одной из двух оставшихся сторон может составлять 305 мм (12 дюймов), а с последней оставшейся стороны – 152 мм (6 дюймов).
Между двумя блоками должен сохраняться зазор величиной 610 мм (24 дюйма).
Зазор над блоком должен составлять 1 219 мм (48 дюймов).
|
|
ДОСТУП К БЛОКУ УПРАВЛЕНИЯ
|
|

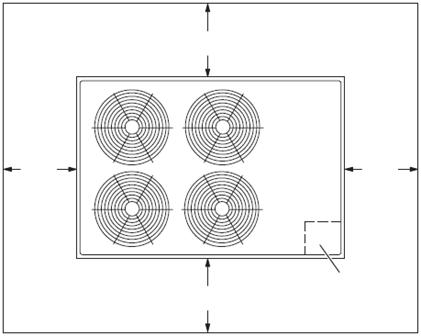

TSA180 и TSA240
ПРИМЕЧАНИЯ:
С одной из сторон, смежных с блоком управления, должен сохраняться зазор для обслуживания 762 мм (30 дюймов).
Зазор с одной из трех других сторон должен составлять 914 мм (36 дюймов).
Зазор с одной из двух оставшихся сторон может составлять 305 мм (12 дюймов), а с последней оставшейся стороны – 152 мм (6 дюймов).
Между двумя блоками должен сохраняться зазор величиной 610 мм (24 дюйма).
Зазор над блоком должен составлять 1 219 мм (48 дюймов).
|
|
ДОСТУП К БЛОКУ УПРАВЛЕНИЯ
|
|

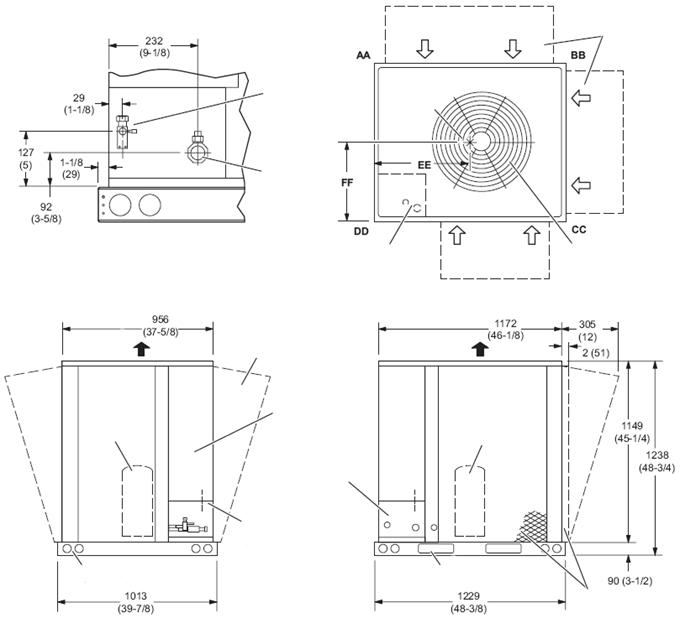

РАЗМЕРЫ –– ММ (ДЮЙМЫ) – TSA072 И TSA090
|
Номер модели
| ВЕС НА КАЖДУЮ ОПОРУ
| ЦЕНТР ТЯЖЕСТИ
|
A
| B
| C
| D
| EE
| FF
|
кг
| фунты
| кг
| фунты
| кг
| фунты
| кг
| фунты
| мм
| дюймы
| мм
| дюймы
|
TSA072S4S
| 33
| 73
| 30
| 67
| 35
| 78
| 39
| 85
| 584
| 33
| 470
| 18-1/2
|
TSA090S4S
| 39
| 86
| 42
| 93
| 42
| 92
| 39
| 85
| 635
| 25
| 514
| 20-1/4
|
ДОПОЛНИТЕЛЬНАЯ ЗАЩИТА ОТ ГРАДА
(Устанавливается на объекте на все стороны змеевика)
(Не используется с защитой змеевика)
|
|
ПОДЪЕМНЫЕ ПРОУШИНЫ
(для установки)
|
|
ДОПОЛНИТЕЛЬНАЯ ЗАЩИТА ЗМЕЕВИКА
(Устанавливается на объекте на все стороны змеевика)
(Не используется с защитой от града)
|
|
ОТВЕРСТИЯ ДЛЯ ЗАХВАТА ПРИ ИСПОЛЬЗОВАНИИ ВИЛЬЧАТОГО ПОГРУЗЧИКА (обе стороны)
|
|
ЭЛЕКТРИЧЕСКИЕ ВХОДЫ (над трубопроводами хладагента)
|
|
СОЕДИНЕНИЯ ТРУБОПРОВОДА ХЛАДАГЕНТА
СМ. ПОДРОБНОЕ ОПИСАНИЕ
|
|
ДОСТУП К БЛОКУ УПРАВЛЕНИЯ
|
|
ДОПОЛНИТЕЛЬНАЯ ЗАЩИТА ОТ ГРАДА
(Устанавливается на объекте на все стороны змеевика)
(Не используется с защитой змеевика)
|
|
ЭЛЕКТРИЧЕСКИЕ ВХОДЫ (над трубопроводами хладагента)
|
|
ЗАЩИТА НАРУЖНОГО ВЕНТИЛЯТОРА
|
|
ПОДРОБНЫЕ ДАННЫЕ ПО СОЕДИНЕНИЯМ ТРУБОПРОВОДА ХЛАДАГЕНТА
|
|

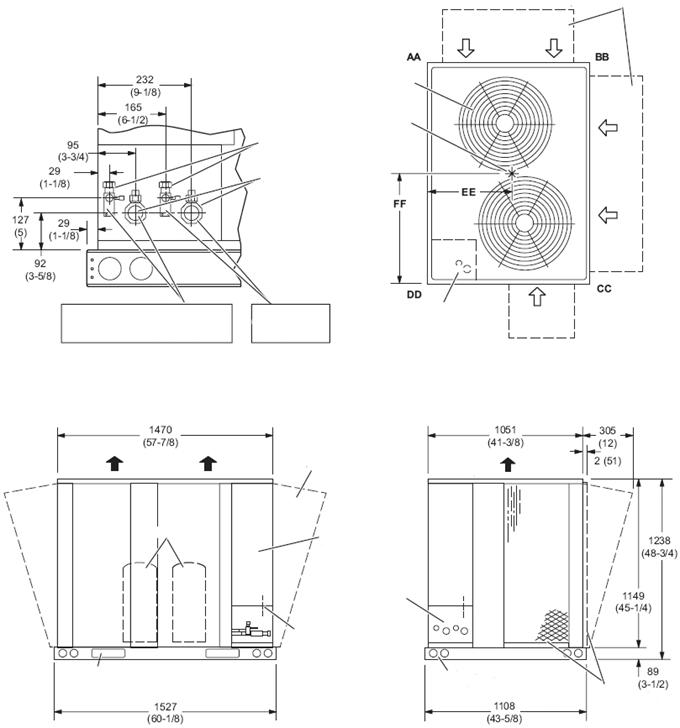

РАЗМЕРЫ –– ММ (ДЮЙМЫ) – TSA120 И TSA150
|
Номер модели
| ВЕС НА КАЖДУЮ ОПОРУ
| ЦЕНТР ТЯЖЕСТИ
|
A
| B
| C
| D
| EE
| FF
|
кг
| фунты
| кг
| фунты
| кг
| фунты
| кг
| фунты
| мм
| дюймы
| мм
| дюймы
|
TSA120S4S
| 62
| 136
| 55
| 121
| 44
| 96
| 49
| 108
| 521
| 20-1/2
| 851
| 33-1/2
|
TSA120S4D
| 54
| 120
| 51
| 112
| 56
| 124
| 60
| 133
| 533
| 21
| 724
| 28-1/2
|
TSA150S4D
| 69
| 152
| 53
| 117
| 53
| 117
| 69
| 152
| 483
| 19
| 762
| 30
|
ДОПОЛНИТЕЛЬНАЯ ЗАЩИТА ОТ ГРАДА
(Устанавливается на объекте на все стороны змеевика)
(Не используется с защитой змеевика)
|
|
ДОПОЛНИТЕЛЬНАЯ ЗАЩИТА ЗМЕЕВИКА
(Устанавливается на объекте на все стороны змеевика)
(Не используется с защитой от града)
|
|
ОТВЕРСТИЯ ДЛЯ ЗАХВАТА ПРИ ИСПОЛЬЗОВАНИИ ВИЛЬЧАТОГО ПОГРУЗЧИКА (обе стороны)
|
|
ПОДЪЕМНЫЕ ПРОУШИНЫ
(для установки)
|
|
ЭЛЕКТРИЧЕСКИЕ ВХОДЫ (над трубопроводами хладагента)
|
|
ДОСТУП К БЛОКУ УПРАВЛЕНИЯ
|
|
СОЕДИНЕНИЯ ТРУБОПРОВОДА ХЛАДАГЕНТА
СМ. ПОДРОБНОЕ ОПИСАНИЕ
|
|
ДОПОЛНИТЕЛЬНАЯ ЗАЩИТА ОТ ГРАДА
(Устанавливается на объекте на все стороны змеевика)
(Не используется с защитой змеевика)
|
|
ПОДРОБНЫЕ ДАННЫЕ ПО СОЕДИНЕНИЯМ ТРУБОПРОВОДА ХЛАДАГЕНТА
|
|
СТУПЕНЬ 1
TSA120S4D
TSA150S4D
|
|
СТУПЕНЬ 2
TSA120S4D
TSA150S4D
|
|
ЭЛЕКТРИЧЕСКИЕ ВХОДЫ (над трубопроводами хладагента)
|
|
ЗАЩИТА НАРУЖНОГО ВЕНТИЛЯТОРА (2)
|
|
|
|
