ВИД СПЕРЕДИ	ВИД СБОКУ



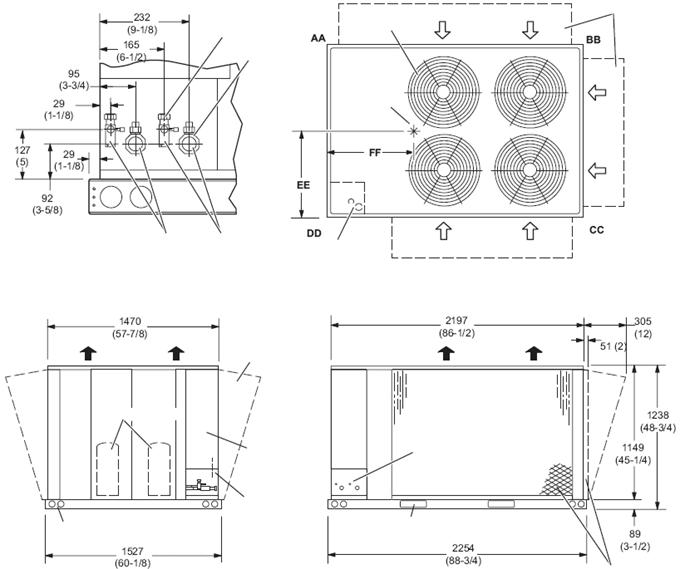

РАЗМЕРЫ –– ММ (ДЮЙМЫ) – TSA180 И TSA240

Номер модели	ВЕС НА КАЖДУЮ ОПОРУ	ЦЕНТР ТЯЖЕСТИ
A	B	C	D	EE	FF
кг	фунты	кг	фунты	кг	фунты	кг	фунты	мм	дюймы	мм	дюймы
TSA180S4D	101	223	75	166	81	178	108	238	737	29	965	38
TSA240S4D	120	265	89	197	89	197	120	265	762	30	965	38

ДОПОЛНИТЕЛЬНАЯ ЗАЩИТА ОТ ГРАДА (Устанавливается на объекте на все стороны змеевика) (Не используется с защитой змеевика)

ДОПОЛНИТЕЛЬНАЯ ЗАЩИТА ОТ ГРАДА (Устанавливается на объекте на все стороны змеевика) (Не используется с защитой змеевика)

ПОДЪЕМНЫЕ ПРОУШИНЫ (для установки)

ДОПОЛНИТЕЛЬНАЯ ЗАЩИТА ЗМЕЕВИКА (Устанавливается на объекте на все стороны змеевика) (Не используется с защитой от града)

ОТВЕРСТИЯ ДЛЯ ЗАХВАТА ПРИ ИСПОЛЬЗОВАНИИ ВИЛЬЧАТОГО ПОГРУЗЧИКА (обе стороны)

ВЫХОДНОЙ ВОЗДУХ

СОЕДИНЕНИЯ ТРУБОПРОВОДА ХЛАДАГЕНТА СМ. ПОДРОБНОЕ ОПИСАНИЕ

ДОСТУП К БЛОКУ УПРАВЛЕНИЯ

КОМПРЕССОР

ВЫХОДНОЙ ВОЗДУХ

ЭЛЕКТРИЧЕСКИЕ ВХОДЫ (над трубопроводами хладагента)

СТУПЕНЬ 1

СТУПЕНЬ 2

ПОДРОБНЫЕ ДАННЫЕ ПО СОЕДИНЕНИЯМ ТРУБОПРОВОДА ХЛАДАГЕНТА

ВИД СВЕРХУ

ПРИТОЧНЫЙ ВОЗДУХ

ЦЕНТР ТЯЖЕСТИ

ВСАСЫВАЮЩАЯ ЛИНИЯ (2)

ЖИДКОСТНЫЙ ТРУБОПРОВОД (2)

ЗАЩИТА НАРУЖНОГО ВЕНТИЛЯТОРА (2)

ПРИТОЧНЫЙ ВОЗДУХ

ЭЛЕКТРИЧЕСКИЕ ВХОДЫ (над трубопроводами хладагента)

ОСНОВАНИЕ

ОСНОВАНИЕ

ВИД СПЕРЕДИ

ВИД СБОКУ



НОМИНАЛЬНАЯ МОЩНОСТЬ

21 кВт

ПРИМЕЧАНИЯ: Для температур и мощностей, не указанных в таблицах, см. данные по поправочным коэффициентам в таблице мощностей охлаждающих блоков в разделе "Прочие технические данные".

Расширенные таблицы мощностей отсортированы по номеру модели внутреннего блока (от меньшего к большему).

ВОЗДУХООБРАБАТЫВАЮЩИЕ АГРЕГАТЫ

ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ − TSA072S4S с

[TAA072S4S]

Температура входного воздуха по влажному термометру	Общий объем воздуха	Температура наружного воздуха, поступающего в наружный змеевик
27ºC (80ºF)	35ºC (95ºF)	43ºC (110ºF)	52ºC (125ºF)
Суммарная холодопроиз-водительность	Мощ-ность привода комп-рессора, кВт	Отношение ощущаемой и полной мощности, по сухому термометру	Суммарная холодопроиз-водительность	Мощ-ность привода комп-рессора, кВт	Отношение ощущаемой и полной мощности, по сухому термометру	Суммарная холодопроиз-водительность	Мощ-ность привода комп-рессора, кВт	Отношение ощущаемой и полной мощности, по сухому термометру	Суммарная холодопроиз-водительность	Мощность привода комп-рессора, кВт	Отношение ощущаемой и полной мощности, по сухому термометру
м3/с	куб. фут/ мин.	кВт	кБТЕч	24ºC 75ºF	27ºC 80ºF	29ºC 85ºF	кВт	кБТЕч	24ºC 75ºF	27ºC 80ºF	29ºC 85ºF	кВт	кБТЕч	24ºC 75ºF	27ºC 80ºF	29ºC 85ºF	кВт	кБТЕч	24ºC 75ºF	27ºC 80ºF	29ºC 85ºF
17ºC (63ºF)	0,90	1920	19,3	65,9	4,04	0,70	0,86	1,00	18,0	61,5	4,73	0,72	0,90	1,00	16,6	56,7	5,56	0,75	0,96	1,00	14,9	50,8	6,57	0,80	1,00	1,00
1,13	2400	20,3	69,1	4,05	0,74	0,95	1,00	18,9	64,5	4,75	0,78	0,99	1,00	17,4	59,5	5,58	0,82	1,00	1,00	15,9	54,1	6,61	0,90	1,00	1,00
1,36	2880	20,9	71,4	4,07	0,81	1,00	1,00	19,7	67,2	4,77	0,85	1,00	1,00	18,3	62,3	5,61	0,90	1,00	1,00	16,5	56,3	6,63	0,98	1,00	1,00
19ºC (67ºF)	0,90	1920	20,3	69,2	4,06	0,55	0,68	0,81	19,0	64,8	4,75	0,56	0,70	0,85	17,5	59,6	5,58	0,58	0,72	0,91	15,7	53,5	6,59	0,60	0,77	0,98
1,13	2400	21,2	72,5	4,07	0,58	0,72	0,91	19,8	67,7	4,77	0,60	0,75	0,96	18,2	62,2	5,60	0,62	0,79	1,00	16,3	55,6	6,63	0,64	0,86	1,00
1,36	2880	21,9	74,8	4,09	0,61	0,78	0,99	20,4	69,7	4,78	0,63	0,82	1,00	18,8	64,1	5,62	0,65	0,87	1,00	16,8	57,3	6,65	0,68	0,95	1,00
22ºC (71ºF)	0,90	1920	21,4	73,0	4,08	0,42	0,54	0,65	20,0	68,2	4,77	0,42	0,55	0,67	18,4	62,7	5,61	0,43	0,57	0,70	16,5	56,3	6,63	0,44	0,59	0,74
1,13	2400	22,3	76,0	4,10	0,43	0,57	0,70	20,8	71,0	4,79	0,44	0,58	0,73	19,1	65,3	5,63	0,45	0,61	0,76	17,1	58,5	6,66	0,46	0,64	0,83
1,36	2880	22,9	78,3	4,11	0,44	0,60	0,75	21,4	73,1	4,80	0,45	0,62	0,79	19,6	67,0	5,64	0,46	0,64	0,84	17,6	60,1	6,67	0,47	0,67	0,92

ВНУТРЕННИЙ ЗМЕЕВИК, С ВОСХОДЯЩИМ ПОТОКОМ

ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ − TSA072S4S с

[(2) CX34−43B/C−6F]

Температура входного воздуха по влажному термометру	Общий объем воздуха	Температура наружного воздуха, поступающего в наружный змеевик
27ºC (80ºF)	35ºC (95ºF)	43ºC (110ºF)	52ºC (125ºF)
Суммарная холодопроиз-водительность	Мощ-ность привода комп-рессора, кВт	Отношение ощущаемой и полной мощности, по сухому термометру	Суммарная холодопроиз-водительность	Мощ-ность привода комп-рессора, кВт	Отношение ощущаемой и полной мощности, по сухому термометру	Суммарная холодопроиз-водительность	Мощ-ность привода комп-рессора, кВт	Отношение ощущаемой и полной мощности, по сухому термометру	Суммарная холодопроиз-водительность	Мощность привода комп-рессора, кВт	Отношение ощущаемой и полной мощности, по сухому термометру
м3/с	куб. фут/ мин.	кВт	кБТЕч	24ºC 75ºF	27ºC 80ºF	29ºC 85ºF	кВт	кБТЕч	24ºC 75ºF	27ºC 80ºF	29ºC 85ºF	кВт	кБТЕч	24ºC 75ºF	27ºC 80ºF	29ºC 85ºF	кВт	кБТЕч	24ºC 75ºF	27ºC 80ºF	29ºC 85ºF
17ºC (63ºF)	0,90	1920	19,7	67,3	4,05	0,69	0,84	1,00	18,4	62,9	4,74	0,71	0,89	1,00	16,9	57,7	5,57	0,74	0,94	1,00	15,1	51,5	6,58	0,79	1,00	1,00
1,13	2400	20,7	70,7	4,07	0,73	0,93	1,00	19,3	65,7	4,76	0,76	0,98	1,00	17,8	60,6	5,60	0,81	1,00	1,00	16,1	54,8	6,60	0,88	1,00	1,00
1,36	2880	21,4	73,1	4,09	0,79	1,00	1,00	20,1	68,6	4,78	0,82	1,00	1,00	18,6	63,3	5,61	0,88	1,00	1,00	16,9	57,5	6,64	0,96	1,00	1,00
19ºC (67ºF)	0,90	1920	20,7	70,8	4,07	0,54	0,66	0,80	19,5	66,4	4,77	0,56	0,69	0,84	17,9	61,0	5,60	0,57	0,71	0,89	16,0	54,7	6,61	0,60	0,76	0,96
1,13	2400	21,8	74,5	4,10	0,57	0,71	0,89	20,3	69,3	4,78	0,58	0,73	0,93	18,6	63,6	5,62	0,60	0,78	0,99	16,7	57,0	6,63	0,63	0,84	1,00
1,36	2880	22,5	76,9	4,11	0,59	0,76	0,97	21,0	71,5	4,80	0,61	0,80	1,00	19,2	65,6	5,63	0,64	0,85	1,00	17,1	58,5	6,66	0,67	0,93	1,00
22ºC (71ºF)	0,90	1920	21,9	74,7	4,10	0,41	0,53	0,64	20,4	69,7	4,79	0,42	0,54	0,66	18,8	64,0	5,62	0,43	0,56	0,69	16,9	57,5	6,64	0,44	0,58	0,73
1,13	2400	22,8	77,8	4,12	0,42	0,56	0,69	21,3	72,6	4,81	0,43	0,57	0,71	19,5	66,6	5,64	0,44	0,59	0,75	17,6	60,0	6,68	0,46	0,62	0,81
1,36	2880	23,6	80,4	4,13	0,43	0,58	0,73	21,9	74,8	4,82	0,45	0,60	0,77	20,2	68,9	5,67	0,46	0,63	0,82	18,1	61,6	6,69	0,47	0,66	0,89

ВНУТРЕННИЙ ЗМЕЕВИК, С ВОСХОДЯЩИМ ПОТОКОМ

ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ − TSA072S4S с

[CX34−62D−6F]

Температура входного воздуха по влажному термометру	Общий объем воздуха	Температура наружного воздуха, поступающего в наружный змеевик
27ºC (80ºF)	35ºC (95ºF)	43ºC (110ºF)	52ºC (125ºF)
Суммарная холодопроиз-водительность	Мощ-ность привода комп-рессора, кВт	Отношение ощущаемой и полной мощности, по сухому термометру	Суммарная холодопроиз-водительность	Мощ-ность привода комп-рессора, кВт	Отношение ощущаемой и полной мощности, по сухому термометру	Суммарная холодопроиз-водительность	Мощ-ность привода комп-рессора, кВт	Отношение ощущаемой и полной мощности, по сухому термометру	Суммарная холодопроиз-водительность	Мощность привода комп-рессора, кВт	Отношение ощущаемой и полной мощности, по сухому термометру
м3/с	куб. фут/ мин.	кВт	кБТЕч	24ºC 75ºF	27ºC 80ºF	29ºC 85ºF	кВт	кБТЕч	24ºC 75ºF	27ºC 80ºF	29ºC 85ºF	кВт	кБТЕч	24ºC 75ºF	27ºC 80ºF	29ºC 85ºF	кВт	кБТЕч	24ºC 75ºF	27ºC 80ºF	29ºC 85ºF
17ºC (63ºF)	0,90	1920	19,1	65,3	4,04	0,68	0,84	1,00	17,8	60,9	4,73	0,71	0,88	1,00	16,4	56,0	5,56	0,73	0,93	1,00	14,7	50,0	6,55	0,78	1,00	1,00
1,13	2400	20,0	68,4	4,06	0,73	0,92	1,00	18,7	63,9	4,75	0,76	0,97	1,00	17,1	58,5	5,57	0,80	1,00	1,00	15,6	53,2	6,60	0,86	1,00	1,00
1,36	2880	20,7	70,8	4,07	0,78	0,99	1,00	19,4	66,1	4,76	0,81	1,00	1,00	18,0	61,4	5,60	0,87	1,00	1,00	16,3	55,5	6,62	0,94	1,00	1,00
19ºC (67ºF)	0,90	1920	20,1	68,7	4,06	0,55	0,66	0,79	18,8	64,3	4,76	0,56	0,68	0,83	17,3	59,2	5,59	0,57	0,71	0,88	15,6	53,2	6,60	0,59	0,75	0,96
1,13	2400	21,2	72,2	4,08	0,57	0,71	0,88	19,7	67,3	4,77	0,58	0,73	0,92	18,1	61,7	5,60	0,60	0,77	0,98	16,2	55,3	6,62	0,63	0,83	1,00
1,36	2880	21,8	74,5	4,10	0,59	0,75	0,96	20,3	69,3	4,78	0,61	0,79	1,00	18,6	63,6	5,62	0,63	0,84	1,00	16,7	56,9	6,63	0,66	0,91	1,00
22ºC (71ºF)	0,90	1920	21,3	72,6	4,08	0,42	0,53	0,64	19,9	67,8	4,78	0,42	0,54	0,66	18,2	62,2	5,61	0,43	0,56	0,69	16,4	56,0	6,62	0,44	0,58	0,72
1,13	2400	22,2	75,6	4,10	0,43	0,56	0,68	20,7	70,6	4,80	0,43	0,57	0,71	19,0	64,9	5,62	0,44	0,59	0,74	17,1	58,3	6,65	0,45	0,62	0,80
1,36	2880	22,9	78,2	4,12	0,44	0,58	0,73	21,4	72,9	4,81	0,44	0,60	0,76	19,6	66,9	5,65	0,46	0,62	0,81	17,6	60,0	6,68	0,47	0,65	0,88

НОМИНАЛЬНАЯ МОЩНОСТЬ

21 кВт

ПРИМЕЧАНИЯ: Для температур и мощностей, не указанных в таблицах, см. данные по поправочным коэффициентам в таблице мощностей охлаждающих блоков в разделе "Прочие технические данные".
