КОНДИЦИОНЕРЫ

TS СПЛИТ-СИСТЕМЫ T-CLASS™ R-410A – 50 Гц

ТЕХНИЧЕСКИЕ ДАННЫЕ	№ док. 490131
Март 2009 г.
	Заменяет каталог, выпущенный в феврале 2009 г.

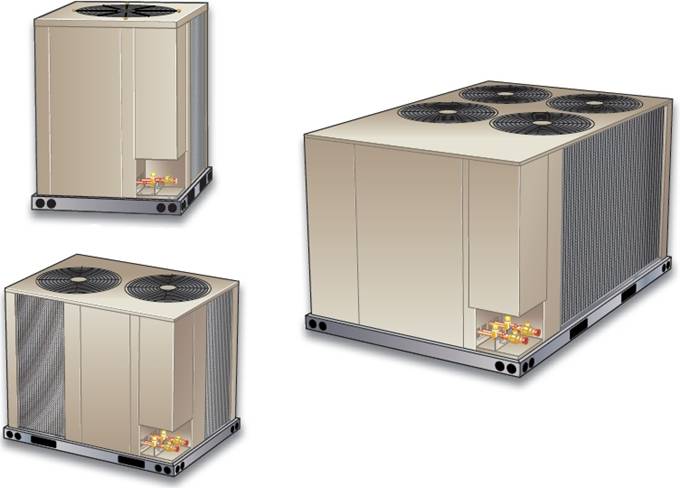

Модели 180-240

Модели 120-150

Номинальная мощность – от 21 до 70 кВт Холодопроизводительность – от 18,3 до 61, 5 кВт

Модели 072-090

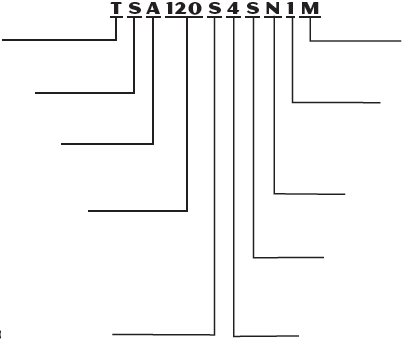

ИДЕНТИФИКАЦИЯ ПО НОМЕРУ МОДЕЛИ

Номер в последовательности версий 1 = 1-я версия 2 = 2-я версия 3 = 3-я версия

Номинальная холодопроизводительность, т 072 = 6 т 090 = 7,5 т 120 = 10 т 150 = 12,5 т 180 = 15 т 240 = 20 т

Тип хладагента 4 = R-410A

Холодильные контуры S = Один контур D = Двойные контуры

Мощность при неполной нагрузке N = одноступенчатый компрессор

Напряжение M = 380/420 В, 3 фазы, 50 Гц

Изготовитель/семейство продуктов T = Линейка продуктов T-Class™

Тип устройства S = Воздухообрабатывающий агрегат в составе сплит-системы

Номер в последовательности поколений A = 1-е поколение B = 2-е поколение

Холодопроизводительность S = Стандартная производительность

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

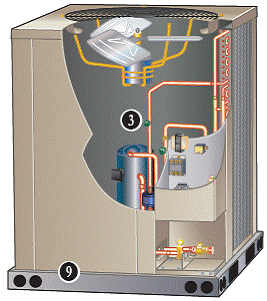

Модели 072-090

Модели 120-150

СОДЕРЖАНИЕ

Размеры.................................................................................... 10

Электрические характеристики............................................ 6

Особенности и преимущества.............................................. 2

Идентификация по номеру модели..................................... 1

Дополнительные стандартные системы управления температурой 5

Опции/аксессуары.................................................................... 7

Номинальная мощность........................................................ 8

Шумовые характеристики...................................................... 5

Технические характеристики................................................. 6

Зазоры......................................................................................... 9

Информация о весе................................................................ 7

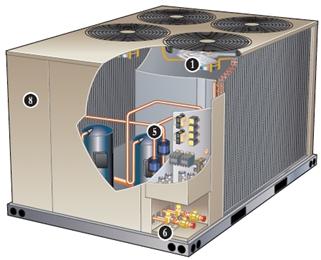

Модели 180-240

ОБЛАСТИ ПРИМЕНЕНИЯ

Кондиционеры предлагаются в вариантах с номинальной мощностью 21, 26,4 и 35,2 кВт

(с одним компрессором) и 35,2, 44, 53 и 70 кВт (с двумя компрессорами).

Соответствующие воздухообрабатывающие агрегаты охватывают широкий диапазон холодопроизводительности и областей применения. См. таблицы номинальных мощностей. Для получения дополнительной информации см. раздел "Воздухообрабатывающие агрегаты".

Агрегаты поставляются в полной заводской сборке, с выполненными трубопроводными соединениями и электропроводкой. Каждый агрегат проходит заводскую проверку, гарантирующую нормальную работу оборудования.

Установщик должен установить кондиционер, присоединить линии подачи хладагента, зарядить хладагент и подключить электрические разъемы.

СООТВЕТСТВИЕ СТАНДАРТАМ

Все агрегаты успешно прошли в помещении для испытаний воздействия на окружающую среду в научно-исследовательской лаборатории Lennox или соответствующих сертифицированных помещениях.

Эффективность охлаждения оценена в испытательных условиях согласно стандарту Института кондиционирования и охлаждения (ARI)

340/360−2007 для работы при номинальном напряжении и объемах воздуха.

Уровень шума протестирован в звукоотражающей испытательной комнате Lennox в соответствии с условиями проведения испытаний согласно стандарту Института кондиционирования и охлаждения (ARI).

Для обеспечения соответствия требованиям норм техники безопасности, изданным Лабораторией по технике безопасности США (UL) и Международной электротехнической комиссией (IEC), компоненты должны быть заземлены.

Система качества производства соответствует требованиям стандарта 9001 Международной организации по стандартизации (ISO).

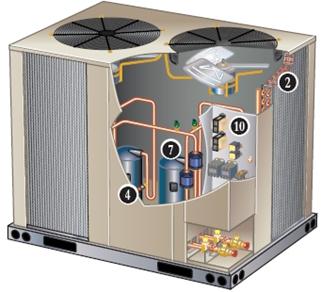

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

СИСТЕМА ОХЛАЖДЕНИЯ

Хладагент

Агрегаты работают с хладагентом R-410A без содержания хлора,
озоносовместимым (для установки на объекте).

Œ

"Сухой" наружный вентилятор(ы)

Агрегаты TSA072 и TSA090 имеют один наружный вентилятор.

Агрегаты TSA120 и TSA150 имеют два наружных вентилятора.

Агрегаты TSA180 и TSA240 имеют четыре наружных вентилятора.

Прямоприводной вентилятор равномерно перемещает большие объемы воздуха через весь змеевик конденсатора для обеспечения высокой холодопроизводительности хладагента.

Восходящая подача воздуха снижает рабочий уровень звука и предотвращает повреждение лужаек, садово-парковых насаждений и дорожек.

Приводы вентилятора полностью закрыты, защищены от перегрузки и оборудованы защитой от дождя.

Доступ для обслуживания вентилятора осуществляется путем снятия защиты вентилятора или панели доступа.



Медный трубопровод/усовершенствованные змеевики

Агрегаты оборудованы охватывающим U-образным змеевиком (модели ) или двумя L-образными змеевиками (модели ).

Компания Lennox разработала и произвела змеевики с точно расположенными алюминиевыми пластинами, пригнанными к бесшовным медным трубам.

Гофрированные пластины обеспечивают максимальное взаимодействие поверхности пластины и воздушного потока, что приводит к превосходной теплопередаче.

Пластины оснащены хомутами, охватывающими трубопровод для достижения максимальной площади контакта.

Расширяющиеся фланцевые соединения трубопроводов и машинная пайка серебряным припоем обеспечивают надежные герметичные соединения.

Медные трубы обладают длительным сроком службы, устойчивы к коррозии и просты в обслуживании.

Змеевик проходит тщательную заводскую проверку в условиях высокого давления, позволяющую гарантировать герметичность конструкции.

Все детали полностью доступны для чистки.

Ž

Переключатель для защиты от высокого давления

Отключает агрегат в случае нестандартных условий эксплуатации, в результате которых происходит повышение давления нагнетания за пределы установленного.

Защищает компрессор от чрезмерного давления конденсации.

Ручной сброс.



Переключатель при потере заряда

Отключает агрегат, если давление в жидкостном трубопроводе падает ниже установленного.

Обеспечивает потерю подачи и защиту от замерзания.

Автоматический сброс.



Мощный осушитель

Осушитель отсекает влагу или грязь, которая может попасть в систему охлаждения.

‘

Трубопроводы хладагента и сервисные клапаны

Всасывающие и жидкостные трубопроводы расположены в углу корпуса

агрегата и оснащены соединениями с выпотеванием. См. размерные чертежи.

Абсолютно надежные сервисные клапаны всасывающего и жидкостного трубопровода обеспечивают полный доступ к системе охлаждения с целью ее обслуживания.

Всасывающий клапан может быть полностью заперт, в то время как жидкостный клапан может быть установлен на передней стороне для управления зарядом хладагента при обслуживании системы. Доступ осуществляется с наружной стороны корпуса.

’

КОМПРЕССОРЫ

Модели TSA072, TSA090 и TSA120S4S оснащены

одним спиральным компрессором. Модели TSA120S4D, TSA150, TSA180 и TSA240 имеют два спиральных компрессора.

Компрессор имеет высокую производительность при равномерном потоке всасывания, постоянном потоке заряда, высокой объемной эффективности и бесшумной работе.

Компрессор состоит из двух переплетенных змеевиков, соединенных вместе для создания между ними серии газовых карманов в форме полумесяца.

Во время сжатия один змеевик остается неподвижным, в то время как другой вращается вокруг него.

Газ втягивается во внешний карман, который запирается при вращении змеевика.

По мере дальнейшего движения по спирали газовые карманы перемещаются к центру змеевика. Одновременно уменьшается объем между карманами.

Когда карман достигает центра, газ оказывается под высоким давлением и выталкивается через порт, расположенный в центре фиксированных змеевиков.

В процессе сжатия несколько карманов сжимаются одновременно, что обеспечивает плавный, непрерывный цикл сжатия.

Непрерывный боковой контакт, поддерживаемый центробежной силой, сводит к минимуму утечки газа и максимизирует эффективность.

Спиральный компрессор устойчив к воздействию засорения и загрязнения. Если это все же происходит, змеевики разделяются, проталкивая жидкости или загрязнители к центру и затем выводя их наружу.

Слабые импульсы газа во время сжатия уменьшают рабочий уровень шума.

Привод компрессора защищен изнутри от избыточного тока и перегрева.

Компрессор устанавливается в агрегат на эластичные резиновые опоры для гашения вибрации во время работы.

Картерный нагреватель (все модели)

Картерный нагреватель предотвращает миграцию жидкого хладагента в компрессоры и обеспечивает надлежащую смазку компрессора.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

КОРПУС

“

Корпус из окрашенной толстолистовой стали обеспечивает превосходную защиту от ржавчины и коррозии.

Съемные панели обеспечивают доступ для обслуживания агрегата.

”

Мощные стальные рельсы основания позволяют приподнимать агрегат над монтажной поверхностью и ограждают его от воздействия разрушительной влажности.

На монтажных рейках агрегата имеются подъемные ушки и отверстия для захвата вильчатым погрузчиком.

См. размерные чертежи.

•

Блок управления

Блок управления размещается в отдельном отсеке корпуса установки.

Предварительное подключение всех средств управления также осуществляется на заводе.

Блок управления достаточно велик для устанавливаемого на объекте блока DDC или других устанавливаемых на объекте управляющих модулей.

ОПЦИИ

Заводская установка

Защита от коррозии

Полимерное эпоксидное покрытие, нанесенное электрическим методом (электрофорезом) посредством процесса, известного как электроосаждение (э-осаждение). Это покрытие используется для повышенной защиты змеевика от коррозии и заказывается дополнительно. Заводская установка на змеевик конденсатора. С этой опцией поставляется окрашенный поддон основания.

Устанавливается на месте эксплуатации

Защита змеевика

Сверхпрочные кожухи из листовой стали и металлической сетки

защищают змеевик от повреждений. Устанавливается на объекте

Защита от града

Сверхпрочные кожухи из листовой стали и металлической сетки

защищают змеевик от повреждений. Устанавливается на объекте.

СРЕДСТВА УПРАВЛЕНИЯ

ОПЦИИ

Устанавливается на месте эксплуатации

Контроль низкой температуры окружающей среды

Кондиционеры работают удовлетворительно при температуре наружного воздуха до 30ºF без использования дополнительных средств управления.

Комплект для использования при низкой температуре окружающей среды может быть установлен на объекте для обеспечения режима работы ниже 0°F.

Термостат

Термостат не поставляется с агрегатом и заказывается отдельно.

См. раздел 5, отдельные документы по термостатам и каталог продукции Lennox.

ДОПОЛНИТЕЛЬНЫЕ СТАНДАРТНЫЕ СИСТЕМЫ УПРАВЛЕНИЯ ТЕМПЕРАТУРОЙ, УСТАНАВЛИВАЕМЫЕ НА ОБЪЕКТЕ

КОММЕРЧЕСКИЙ ТЕРМОСТАТ С СЕНСОРНЫМ ЭКРАНОМ

	Интуитивный интерфейс с сенсорным экраном – Двухступенчатый нагрев/Двухступенчатый стандартный охлаждающий или тепловой насос – Программируется на семь дней – Четыре периода времени/дня – Выход для экономайзера – Название соответствует 24 – Одобрено ENERGY STAR® – Подсветка дисплея – Автоматическое переключение	C0STAT02AE1L (14W81)
Датчики для термостата с сенсорным экраном
1 Выносной нерегулируемый температурный датчик для настенного монтажа, 20k.......................................................................................................	C0SNZN01AE2- (47W36)
1 Выносной нерегулируемый температурный датчик для настенного монтажа, 10k, с усреднением........................................................................	C0SNZN73AE1- (47W37)
1 Выносной нерегулируемый температурный датчик для монтажа на воздуховоде........................................................................................................	C0SNDC00AE1- (19L22)
Наружный температурный датчик...............................................................	C0SNSR03AE1- (X4148)
	Принадлежности для термостата с сенсорным экраном
	Запирающая крышка (чистая).......................................................................	C0MISC15AE1- (39P21)
	1 Выносные датчик для C0STAT02AE1L могут применяться в следующих комбинациях: (1) C0SNZN01AE1-, (2) C0SNZN73AE1-, (2) C0SNZN01AE1- и (1) C0SNZN73AE1-, (4) C0SNZN01AE1-, (3) C0SNZN01AE1- и (2) C0SNZN73AE1.

ЦИФРОВЫЕ НЕПРОГРАММИРУЕМЫЕ ТЕРМОСТАТЫ

	Интуитивный интерфейс – Автоматическое переключение – Двухступенчатые
стандартные системы нагрева/охлаждения с простым управлением повышением и понижением температуры......................	C0STAT10AE1L (13K98)
Датчик для цифровых непрограммируемых термостатов (см. выше)
Выносной температурный датчик для настенного монтажа...............	C0SNZN00AE1- (26K57)
	Интуитивный интерфейс – Автоматическое переключение – Подсветка дисплея –
Одноступенчатые стандартные системы нагрева/охлаждения с простым управлением повышением и понижением температуры....	C0STAT12AE1L (51M32)
Датчик для цифровых непрограммируемых термостатов (см. выше)
Наружный температурный датчик...............................................................	C0SNSR04AE1- (X2658)
Принадлежности для цифровых непрограммируемых термостатов (см. выше)
Дополнительная пластина для настенного монтажа............................	C0MISC17AE1- (X2659)

ШУМОВЫЕ ХАРАКТЕРИСТИКИ

1 Номер модели агрегата	Уровни мощности шума в октавном интервале дБа 10-12 Вт, средняя частота – Гц	1 Показатель уровня шума (дБ)
	63	125	250	500	1000	2000	4000	8000
TSA072S4S	60	65	68	73	76	72	68	63	81
TSA090S4S	56	64	69	73	77	74	70	63	81
TSA120S4S	61	70	77	82	81	77	75	71	86
TSA120S4D	65	71	77	80	80	77	72	67	85
TSA150S4D	62	68	77	80	82	78	73	65	86
TSA180S4D	66	73	80	83	83	79	74	66	88
TSA240S4D	66	73	80	85	84	80	78	74	89

ПРИМЕЧАНИЕ: Данные о мощности в октавном интервале не включают тональную коррекцию.
