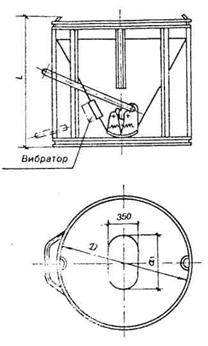

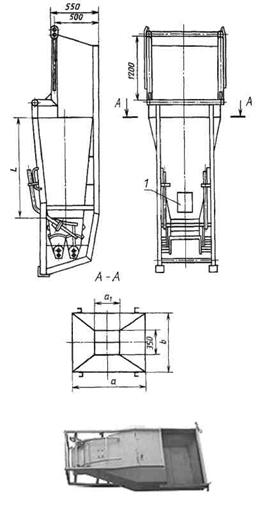

В.2.2 Поворотные и неповоротные переносные бункеры и бадьи для перемещения бетонных смесей показаны на рисунке В.1.

Поворотные

Неповоротные

1 – Бункеры (бадьи) переносные для бетонной смеси

В.3 бетононасосы и бетонораспределительные стрелы

В.3.1 Основные отличительные характеристики стационарных и автобетононасосов приведены в таблицах В.8 и В.9, а автобетоносмесителей в таблице В.10.

8

Тип	Дальность подачи по горизонтали, м	Высота подачи, м	Максимальная теоретическая производительность, м3/ч
Автобетононасос	13,0 – 57,6	16,0 – 61,6	75 – 200
Стационарный	80 – 1000	40 – 350	20 – 120
Примечание –	Производительность и дальнос	ть подачи не всегда пропорциональны.

В.3.2 Типы и показатели бетонораспределительных стрел приведены в таблицах В.11 и В.12, конструкции основных типов бетонораспределительных стрел приведены на рисунке В.2.

71

СТО 066 НОСТРОЙ 2.6.54-2012

9 – Автобетононасосы с бетонораспределительной стрелой

Показатели	Модельный ряд
1	2	3	4	5	6
Производительность, м3/ч	75 – 120	67 – 120	90 – – – 150	90-200	75-150	65-150
Максимальная высота подачи бетонораспределительной стрелой, м	21 – 47	36,6 – 55,6	17 – 60,1	19,5 – 69,3	32,77 – 51,5	18 – 53,5
Диаметр бетоновода, мм	125	н/д	125	125	125	125
Угол поворота стрелы в горизонтальной плоскости	355 – 380	365	360 – 550	н/д	180 – 365	365
Высота загрузки, мм	1400	1400	н/д	н/д	н/д	н/д

10 – Автобетоносмесители с бетононасосом и распределительной стрелой

Тип	Емкость смесительного барабана, м3	Максимальная высота подачи бетонораспределительной стрелой, м
Автобетоносмесители с бетононасосом и распределительной стрелой	4 – 7	23 – 30

11 – Стрелы бетонораспределительные

Показатели	Тип стрелы
GV	L	R	Z	СГС (стационарная)	DLP 07
Радиус, мм	12000				23000	6600
Радиус противовеса, мм	3510	3010	3510	3075	н/д
Высота подачи, мм	4850	–	–	–	н/д	–
Глубина подачи, мм	4710	–	–	–	н/д	–
Масса, кг	2075	1209	1983	2640	н/д	680
Масса противовеса, кг	1750	1200	1650	1650	н/д	500

Тип L, R, Z

Тип GV

2 – Конструкции бетонораспределительных стрел

12 – Стрелы бетонораспределительные гидравлические

Показатели	Тип стрелы
BHD12 +3Z	BHD 15+3	BHD 16+3	BHD 17 +3	BHD 19+3	BHD 24+4	BHD 26 +4	BHD 28+4	BHD32 +4
Радиус, мм	12165	15100	16086	17107	17106	24110	26019	28323	32114
Высота подачи, мм	14500	17500	18486	19545	20365	24529	26730	29212	32862
Масса, кг	2900	3750	3850	4000	4500	5600	5750	6200	–
Масса противовеса, кг	2200	1645	1750	2200	2500	3500	3750	4250	6600
