Конструкции монолитные бетонные и железобетонные (стр. 19 )

СТО 066 НОСТРОЙ 2.6.54-2012

Приложение х

(справочное)

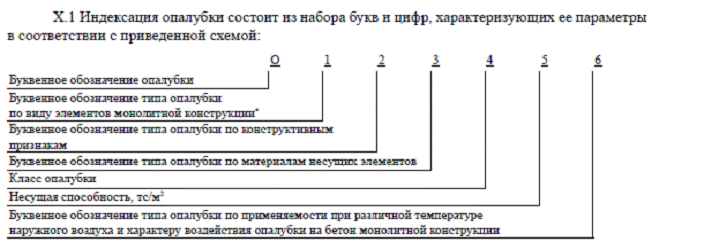

индексации опалубки и элементов опалубки

(по ГОСТ Р 52085)



1 – Индексация опалубки

Тип опалубки	Условные обозначения в соответствии с порядком индексации
О	1	2	3	4	5	6
Тип опалубки по виду элемента монолитной конструкции: фундаментов ростверков стен колонн перекрытий (в том числе балочных и ребристых) куполов (сфер, оболочек, сводов) пролетных строений мостов, эстакад и других подобных сооружений		Ф Р С К П Кп М
Тип опалубки по конструктивным признакам: Мелкощитовая Крупнощитовая Блочная объемно-переставная Скользящая горизонтально-перемещаемая подъемно-переставная Пневматическая Несъемная			М К Б О С Г П Пн Н
Тип опалубки по материалам несущих и формообразующих элементов: Стальная Алюминиевая Пластиковая Деревянная и из деревянных материалов Комбинированная Прочие материалы				Ст Ал Пл Д К Пм
Класс опалубки: Первый Второй Третий					1 2 3

145

СТО 066 НОСТРОЙ 2.6.54-2012

Окончание таблицы Х.1

Тип опалубки	Условные обозначения в соответствии с порядком индексацией 3 тветствии с порядком ии
О	1	2	3	4	5	6
Тип опалубки по применяемости при различной температуре наружного воздуха и характеру воздействия опалубки на бетон монолитной конструкции: Неутепленная Утепленная Греющая Специальная							Н У Г С

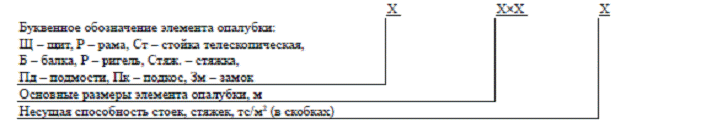

Х.2 Индексация элементов опалубки состоит из набора букв и цифр, характеризующих параметры элементов в соответствии с приведенной схемой:



Примечания

1 Основные размеры элемента опалубки: ширина на высоту – для щита, минимальная высота на максимальную высоту – для телескопической стойки, длина – для стяжки, максимальная ширина вставки – для замка и т. п.

2 Несущая способность стоек указывается при максимальной высоте.

146

СТО 066 НОСТРОЙ 2.6.54-2012

Приложение Ц

(справочное)

Относительная прочность тяжелого бетона в зависимости от температуры твердения и типа цемента

(по ГОСТ 10178, ГОСТ 31108)

1

Время твердения, сут	Тип цемента	Относительная прочность бетона при температуре твердения
5 оС	10 оС	20 оС	30 оС
1	М	0,06	0,11	0,19	0,23
Н	0,12	0,21	0,34	0,37
Б	016	0,26	0,42	0,45
2	М	0,12	0,21	0,34	0,38
Н	0,19	0,32	0,5	0,52
Б	0,22	0,37	0,58	0,58
3	М	0,17	0,28	0,45	0,47
Н	0,23	0,38	0,6	0,6
Б	0,26	0,43	0,66	0,65
7	М	0,27	0,44	0,68	0,67
Н	0,31	0,51	0,78	0,75
Б	0,33	0,54	0,82	0,78
14	М	0,34	0,56	0,85	0,81
Н	0,37	0,6	0,9	0,85
Б	0,38	0,61	0,92	0,87
28	М	0,41	0,67	1,0	0,93
Н	0,43	0,7	1,0	0,93
Б	0,45	0,71	1,0	0,93
56	М	0,47	0,76	1,12	1,0
Н	0,49	0,79	1,08	1,0
Б	0,51	0,8	1,06	0,98
Примечан 1 М, Н, Б – соотвенно медленно, нормально, быстротвердеющий портландцемент. 2 За 1 принята прочностть бетона в возрасте 28 сут. при температуре твердения 20 оС. 3 Промежуточные значения допускается определять интерполяцией 4 При использовании в составе бетонных смесей добавок, влияющих на кинетику прочности бетона, нарастание прочности принимается по данным строительной лаборатории или производителя товарного бетона. Допускается контролировать кинетику прочности методами неразрушающего контроля.
