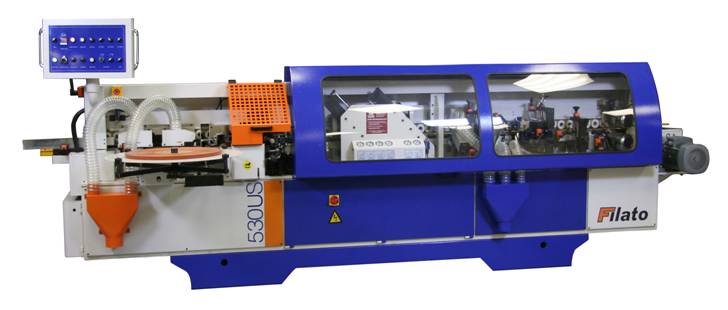

Станок для облицовывания кромок мебельных щитов

СТАНОК ДЛЯ ОБЛИЦОВЫВАНИЯ

КРОМОК МЕБЕЛЬНЫХ ЩИТОВ

мод. «Filato-530 US»

Схемы обработки

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3(15)мм.

Отличительные особенности:

- Увеличенная скорость подачи до 20 м/мин, регулируемая бес ступенчато частотным преобразователем;

- Магазин подачи рулонного кромочного материала;

- Бачок для клея-расплава с электронным блоком контроля температуры;

- Регулировка количества наносимого клея;

- Узел предварительной фрезеровки детали;

- Узел предварительной обрезки;

- Торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;

- Фрезерный блок для снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;

- Циклевка нижних и верхних радиусов твердосплавными ножами с удалением излишков клея;

- Узел полировки кромки с приводом от 2-х моторов.

Т Е Х Н И Ч Е С К А Я Х А Р А К Т Е Р И С Т И К А

Толщина кромки, мм	0,4 ÷ 15
Размеры обрабатываемой панели, мм: - толщина - ширина минимальная - длина минимальная * - при использовании узла предварительной фрезеровки	10 ÷* 60 120
Скорость подачи, м/мин	6 ÷ 20
Узел предварительного фрезерования: - частота вращения, об/мин - мощность двигателей, кВт	12 000 2х1.0
Торцовочный узел: - частота вращения, об/мин - мощность электродвигателей, кВт	12 000 2 х 0,35
Фрезерный узел для снятия свесов: - частота вращения, об/мин - мощность электродвигателей, кВт	12 000 2 х 0,55
Полировальный узел: - количество электродвигателей, шт. - количество дисков, шт. - частота вращения, об/мин - мощность электродвигателей, кВт	2 2 1400 2 х 0.25
Ёмкость клеевого бачка, л	3,2
Давление воздуха, атм.	7
Установленная мощность, кВт	11
Габариты, мм	4700х1700х1400
Масса, кг	1750

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

	Узел предварительного фрезерования Узел предварительного фрезерования торца заготовки позволяет высококачественно приклеивать кромочный материал к детали даже при неудовлетворительном раскрое.
	Магазин подачи Магазин подачи кромочного материала, включает в себя приводной подающий игольчатый ролик, специальное устройство для работы со шпоном (отводчик).
	Узел предварительной обрезки кромочного материала (гильотина).
	узел обрезки Специальный узел обрезки позволяющий облицовывать деталь натуральным шпоном. Шпон при такой обрезке не ломается, а аккуратно подрезается (тип ножниц).
	пресс группа Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически - то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.
	Узел торцевой обрезки Узел торцевой обрезки имеет два электродвигателя. Движение этих узлов осуществляется по высокоточным линейным направляющим, что обеспечивает высочайшую точность позиционирования. Пилы узла торцевания имеют возможность поворота (для снятия фаски).
	Фрезерный узел Фрезерный узел оснащен двумя высокочастотными двигателями с функцией поворота это необходимо для получения более полного и качественного радиуса обработанной кромки.
	копиры Круглые копиры фрезерного узла позволяют более точно отслеживать заготовку в отличие от станков на которых стоят копиры в виде пластин, здесь процесс скольжения заменен процессом качения.

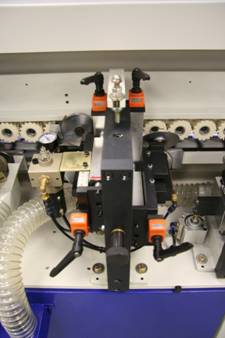

	ЦИКЛЕВОЧНЫЙ УЗЕЛ Циклевочный узел оснащен механизмом подачи смазывающей жидкости в зону резания для снятия напряжения в процессе обоработки, что дает качественную ровную обработунную поверхность. Имеется удобная настройка счетчиками с цифровой индикацией. Возможность настроек циклевочного ножа на обоработку клеевого шва.
	"ROUND " - узел обработки углов Выполняет формирование закругленных углов кромочного материала толщиной до 3 мм по верхней и нижней стороне панели. Все четыре угла торца заготовки обрабатываются автоматически. Используются высокочастотные двигатели ELTIE

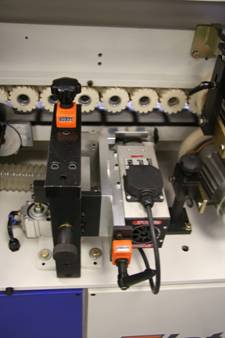

	ПАЗОВАЛЬНЫЙ УЗЕЛ Агрегат предназначен для фрезерования паза по пласти. Пазовальный узел оснащен счетчиками с цифровой индикацией для удобного и быстрого выставления положения пазовальной пилы.
	Полировальный узел Полировальный узел служит для полировки обработанной части кромки, придания ей естественного цвета и блеска.
	ПАНЕЛЬ УПРАВЛЕНИЯ ПНЕВМАТИКОЙ Регулировка всех узлов работающих на пневматике находится в одном месте, что значительно упрощает регулировку станка.
