«УТВЕРЖДАЮ»
Ректор УКЦ "Базис"
_______________
28 октября 2013 г.
К. т.н, доцент,
Формирование частных требований к инженерным системам жизнеобеспечения объекта (интеллектуального здания), оснащенного СМИС
Лекция № 6.3
Москва 2005 г.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
ОСНОВНОЕ СОДЕРЖАНИЕ 4
Порядок формирования частных требований к инженерным системам объекта (интеллектуальных зданий) в составе СМИС 4
Частные требования к инженерным системам жизнеобеспечения 10
ЗАКЛЮЧЕНИЕ 24
ЛИТЕРАТУРА 25
УЧЕБНО-МАТЕРИАЛЬНОЕ ОБЕСПЕЧЕНИЕ 26
Наглядные пособия 26
Дидактические (раздаточные) материалы 26
Технические средства обучения 26
Программное обеспечение 26
ВВЕДЕНИЕ
Лекция разработана в соответствии с Программой курса "Системы безопасности, жизнеобеспечения, структурированные системы мониторинга и управления инженерными системами (СМИС) критически важных для национальной безопасности и потенциально опасных объектов, зданий и сооружений. Взаимодействие СМИС с оперативными службами предупреждения и ликвидации чрезвычайных ситуаций".
Мы продолжаем изучение темы (Слайд "Тема 6"): "Порядок создания СМИС, требования к инженерным системам объекта в составе СМИС".
Сегодня я Вам прочту третью лекцию на тему (Слайд "Тема и учебные вопросы") " Формирование частных требований к инженерным системам жизнеобеспечения объекта (интеллектуального здания), оснащенного СМИС ". Целями нашей лекции являются:
дать необходимые сведения о порядке формирования частных требований;
научить разрабатывать частные требования к инженерным системам жизнеобеспечения объекта (интеллектуальных зданий) в составе СМИС.
Изучение предложенной темы является логическим и технологическим продолжением процесса ситуационного моделирования создания СМИС, который мы начали на предыдущих лекциях.
Как и обычно, для более эффективного усвоения материала лекции мы подготовили для Вас раздаточный материал (раздача материала), который включает:
определения и сокращения, используемые при определении частных требований к инженерным системам в составе СМИС;
основные нормативно-правовые документы, используемые при определении частных требований к инженерным системам в составе СМИС;
последовательность формирования частных требований к инженерным системам в составе СМИС.
Переходим к рассмотрению первого вопроса лекции.
ОСНОВНОЕ СОДЕРЖАНИЕ
Порядок формирования частных требований к инженерным системам объекта (интеллектуальных зданий) в составе СМИС
На прошлой лекции (при формировании требований пользователя) систему, включающую объект и его СМИС, мы рассматривали как "черный ящик", т. е. без структурирования. Формирование частных требований предполагает, что система должна быть представлена в виде составляющих ее подсистем, каждой из которых должны быть определены частные (от слова "часть") требования. Реализация частных требований подсистемами в процессе функционирования системы должна обеспечивать реализацию требований пользователя к системе в целом, то есть гарантировать качество СМИС.
В связи с этим мы рассмотрим вопрос формирования частных требований к инженерным системам на стадии разработки концепции СМИС.
В соответствии с изученным ранее государственным стандартом 34.601-90 структурирование системы осуществляется на стадии "Разработки концепции АС" и включает применительно к СМИС проведение работ в следующей последовательности.
(Слайд "Этапы 2.1-2.4. Изучение объекта. Проведение необходимых научно-исследовательских работ. Выбор варианта концепции АС. Оформление отчета о выполненной работе")
На этапах 2.1 "Изучение объекта", 2.2 "Проведение необходимых научно-исследовательских работ" и 2.3 "Разработка вариантов концепции АС и выбор варианта концепции АС, удовлетворяющего требованиям пользователя" организация-разработчик проводит:
детальное изучение объекта автоматизации;
необходимые научно-исследовательские работы (НИР), связанные с поиском путей и оценкой возможности реализации требований пользователя;
разработку альтернативных вариантов концепции создаваемой СМИС и планов их реализации;
оценку необходимых ресурсов на их реализацию и обеспечение функционирования;
оценку преимуществ и недостатков каждого варианта;
сопоставление требований пользователя и характеристик предлагаемой системы и выбор оптимального варианта;
определение порядка оценки качества и условий приемки системы;
оценку эффектов, получаемых от системы;
оформление отчета о выполненной работе.
Рассмотрим методический аспект формирования частных требований к инженерным системам в составе СМИС. При этом ограничимся рассмотрением требований, связанных только с техногенными ЧС, оставив за рамками рассмотрения биолого-социальные и природные.
Каждый вариант концепции, как правило, представляют в виде структурных схем. Для примера, будем считать, что вариант концепции СМИС представлен в виде следующей схемы.
(Слайд "Концептуальная структурная схема СМИС")
(Слайд "Методика формирования частных требований к инженерным системам в составе СМИС")
Далее осуществляют декомпозицию (распределение) требований пользователя – формирование частных требований к инженерным системам, гарантирующим качество СМИС в целом.
Вначале, в соответствии нормативными документами по безопасности в техногенных чрезвычайных ситуациях и сведениями об объекте определяют потенциальные техногенные опасности, имеющие отношение к объекту и соответствующие им требования по безопасности к инженерным системам включенным в концепцию СМИС.
Затем, осуществляют декомпозицию, т. е. распределение требований пользователя по вопросам безопасности по инженерным системам.
С этой целью, во-первых, определяют для каждой из инженерных систем соответствующие требованиям по безопасности функции и задачи, решаемые СМИС в целях реализации требований пользователя.
Во-вторых, определяют контролируемые параметры, регистрация выхода которых за установленные пределы инициирует решение соответствующих задач, связанных с обеспечением безопасности.
В-третьих, связывают каждую функцию, задачу (с перечнем контролируемых параметров) инженерных систем, с соответствующим требованием пользователя.
После этого, определенные функции, задачи, перечни контролируемых параметров сформулируем как частные требования к инженерным системам в составе СМИС и, при проведении работ на стадии "Технического задания" включим в соответствующие разделы ТЗ.
Рассмотрим описанную методику подробнее.
Решение – является ли объект потенциально опасным? - принимается в соответствии с определением ГОСТ Р 22.0.02-94 "Безопасность в чрезвычайных ситуациях. Термины и определения основных понятий". То есть, определяется - можно ли его отнести к "объекту, на котором используют, производят, перерабатывают, хранят или транспортируют радиоактивные, пожаровзрывоопасные, опасные химические и биологические вещества, создающие реальную угрозу возникновения источника чрезвычайной ситуации". При этом помимо данных из нормативных документов целесообразно использовать сведения из базы знаний о чрезвычайных ситуациях с рассматриваемыми типами объектов и их аналогами.
Предположим, что рассматриваемый объект является техногенно опасным. В этом случае, необходимо определить на какие инженерные системы это обстоятельство налагает требования и перечень этих требований в соответствии с нормативными документами. Указанный перечень требований дополняется требованиями к инженерным системам объекта из нормативных документов, действие которых распространяется на все типы объектов. Для каждого из установленных требований определяется перечень параметров, выход которых за определенные рамки свидетельствует об опасном технологическом происшествии, которое может стать источником техногенной чрезвычайной ситуации. Если для установления опасного технологического происшествия требуется контролировать несколько различных параметров, то на СМИС должно быть возложено решение соответствующей многокритериальной задачи регистрации опасного технологического происшествия.
Если рассматриваемый объект не является техногенно опасным. В этом случае, определяется только перечень требований на инженерные системы объекта в соответствии с нормативными документами, действие которых распространяется на все типы объектов.
Таким образом, для каждого варианта концепции и для каждой ее инженерной системы в составе СМИС определяются соответствующие перечни задач и связанных с ними контролируемых параметров. Они представляю собой вариант частных требований по вопросам безопасности, гарантирующих качество инженерных систем в составе СМИС (т. е. их соответствие требованиям пользователя).
После выбора оптимальной концепции соответствующий ей вариант частных требований становится основой для включение в ТЗ, разрабатываемое на стадии "Технического задания".
Далее применяя рассмотренную методику перейдем к вопросу об определении частных требований к конкретным инженерным системам в составе СМИС.
В соответствии с ГОСТ Р 22.1.12-05 "Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования" объектами контроля должны являться:
инженерно-технические конструкции (конструктивные элементы) ПОО, зданий и сооружений;
подсистемы жизнеобеспечения:
вентиляция и кондиционирование;
водоснабжение и канализация;
электроснабжение;
лифтовое оборудование;
подсистемы безопасности:
инженерно-технический комплекс пожарной безопасности объекта;
система голосового оповещения;
система охранной сигнализации и видеонаблюдения;
система обнаружения повышенного уровня радиации, аварийных химически-опасных веществ, биологически-опасных веществ, значительной концентрации токсичных и взрывоопасных газов и др.);
система передачи информации о наличии действующего контроля со стороны штатной службы эксплуатации объекта или сети объектов.
Рассмотрим вопрос разработки частных требований к системам жизнеобеспечения.
Частные требования к инженерным системам жизнеобеспечения
Рассмотрим подходы к формированию частных требований к системам жизнеобеспечения на примере системы вентиляции. При этом уделим внимание на сопряжение по сигналам СМИС и ДДС.
(Слайд "Методика формирования частных требований к инженерным системам в составе СМИС")
В соответствии с рассмотренной методикой осуществляем декомпозицию (распределение) требований пользователя по вопросам безопасности к системе вентиляции для нашего объекта.
Определяем: техногенную опасность объекта и требования по безопасности к системе вентиляции; соответствующие требованиям функции, задачи и контролируемые параметры системы вентиляции объекта в составе СМИС.
Увязываем требования пользователя с соответствующими функциями и задачами.
Начинаем с анализа базы нормативных документов по вопросам безопасности вентиляционных систем.

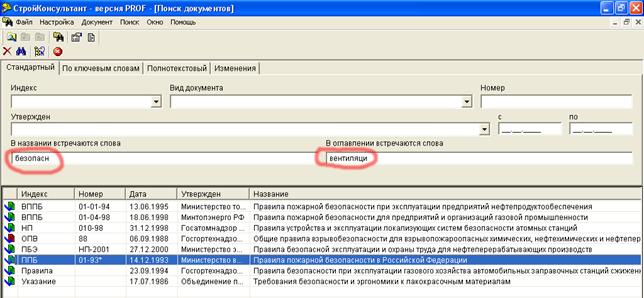

(Слайд "Определение техногенной опасности. Поиск нормативных документов по вопросам безопасности вентиляционных систем")
Для поиска можно использовать, например, базу данных "СтройКонсультант". Для получения более надежного результата поиска целесообразно использовать несколько баз данных. В соответствии с учебным характером нашего поиска мы будем осуществлять его в ограниченном варианте.
Задав поиск документа в названии которого встречаются слова "безопасн", а в оглавлении"вентиляци" мы нашли восемь документов. Анализ показывает, что нормативными документами предусмотрены частные требования по вопросам безопасности к системам вентиляции на предприятиях нефтепродуктообеспечения, газовой промышленности; на атомных станциях; на химических, нефтехимических и нефтеперерабатывающих производствах; на автомобильных заправочных станций сжиженного газа. Кроме того, Правилами пожарной безопасности в Российской Федерации определены частные требования по безопасности к системам вентиляции всех предприятий и организаций на территории России.
Имея в виду, что "кровавый опыт" по вопросам безопасности, отраженный в нормативных документах в виде требований это опыт устаревший как минимум на срок прошедший с момента его издания, кроме того он ограничен рамками одного государства, то целесообразно дополнить рассмотрение нормативных документов современными материалами из "базы знаний человечества", в качестве которой можно использовать Интернет.

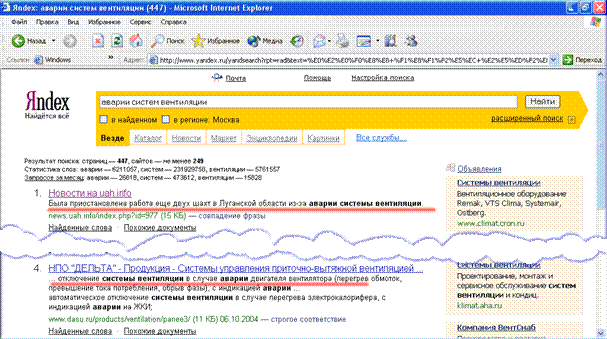

(Слайд "Определение техногенной опасности. Поиск документов по вопросам безопасности вентиляционных систем в Интернете")
На слайде представлена страница с результатами поиска в поисковой системе Яндекс по фразе "аварии систем вентиляции". Как мы видим, найденная информация позволяет расширить определенный выше перечень предприятий, для которых необходимо предъявлять частные требования по безопасности к системе вентиляции подземными сооружениями, в частности, шахтами. Кроме того, из п.4 можно сделать вывод, что в качестве контролируемого параметра можно включить в перечень датчики перегрева обмоток двигателя, превышения тока потребления, обрыва фазы.
Итак, по найденной информации мы можем определить:
является ли наш объект техногенно опасным?;
требования нормативных документов по безопасности к системе вентиляции объекта (функциям, задачам, контролируемым параметрам);
документы Интернета ("базы знаний человечества"), анализируя которые можно сформулировать дополнительные требования по безопасности к функциям, задачам, контролируемым параметрам систем вентиляции объекта.
Пусть наш объект является, например, административным зданием. Очевидно, что в соответствии с определением ГОСТ Р 22.0.02-94 ни он, ни система вентиляции административного здания не являются потенциально опасными объектами. Однако, на него, как и на все другие объекты распространяется один из найденных нормативных документов – ППБ 01-93* Правила пожарной безопасности в Российской Федерации. В разделе 1.5.13 этого документа определены требования пожарной безопасности к системе вентиляции:
1.5.13. При эксплуатации систем вентиляции и кондиционирования воздуха запрещается:
оставлять двери вентиляционных камер открытыми;
закрывать вытяжные каналы, отверстия и решетки;
подключать к воздуховодам газовые отопительные приборы;
выжигать скопившиеся в воздуховодах жировые отложения, пыль и другие горючие вещества.
Исходя из этих требований к функциям СМИС можно отнести:
контроль за состоянием:
дверей вентиляционных камер;
вытяжных каналов, отверстий и решеток;
контроль за наличием в воздуховодах:
газового топлива и продуктов его сгорания;
горючих веществ.
Предположим, что пользователь на стадии "Формирования требований" учитывая, что поблизости от объекта находится предприятие, побочным продуктом производства которого является вещество, относящееся к первому классу опасности – тетраэтилсвинец, заявил как дополнительное требование – контроль за превышением ПДК максимальной разовой и среднесуточной концентраций тетраэтилсвинца. Поэтому, к указанным выше дополнительно относим функцию –
контроль разовой и среднесуточной концентрации тетраэтилсвинца в системе вентиляции.
Из указанных функций первую, в общем случае, нельзя отнести к связанным с чрезвычайными ситуациями. Поэтому ее можно рассматривать как внутреннюю и мы не будем на ней останавливаться.
Вторая и третья функции – контроль за опасными происшествиями, которые могут вызвать или быть связанными с техногенной ЧС. Так, наличие в воздуховоде газового топлива и горючих веществ в случае возгорания может вызвать опасное происшествие и далее чрезвычайную ситуацию. Наличие же в воздуховоде продуктов сгорания, свидетельствует о возможном пожаре в здании или в непосредственной близости. Превышение ПДК тетраэтилсвинца в воздуховоде может свидетельствовать о нахождении административного здания в зоне ЧС, источником которой является соседнее предприятие.
Перейдем к увязыванию требований пользователя и соответствующих им функций и задач (контролируемых параметров) для системы вентиляции административного здания.
В предыдущей лекции мы определили в качестве типового требования пользователя перечень групп сообщений СМИС и ДДС, декомпозиция которых применительно к определенным выше функциям к системе вентиляции административного здания может включать решение задач:
о регистрации:
угрозы возгорания (взрыва);
максимальной разовой концентрации тетраэтилсвинца, превышающей ПДК;
о фактах:
возгорания, взрыва;
превышения максимальной разовой концентрации тетраэтилсвинца ПДК;
превышения среднесуточной концентрации тетраэтилсвинца ПДК;
о принятых защитных мерах по регистрации и фактам:
возгорания, взрыва;
превышения ПДК тетраэтилсвинца;
о масштабах:
возгорания, разрушений от взрыва;
зоны превышения ПДК;
о прогнозе последствий:
от возгорания, разрушений от взрыва;
превышения ПДК тетраэтилсвинца;
о последствиях:
от возгорания, разрушений от взрыва;
превышения ПДК тетраэтилсвинца;
по управлению силами ликвидации последствий:
от возгорания, разрушений от взрыва;
превышения ПДК тетраэтилсвинца.
При определении контролируемых параметров, учитывая учебный характер нашего проекта, в качестве примера ограничимся задачами: регистрации максимальной разовой концентрации тетраэтилсвинца, превышающей ПДК и о факте регистрации среднесуточной концентрации тетраэтилсвинца, превышающей ПДК.
Очевидно, что контролируемыми параметрами для первой задачи являются разовая концентрация тетраэтилсвинца в атмосферном воздухе и воздухе административного здания, а для второй – соответствующие среднесуточные концентрации. Исходными данными при решении задачи являются гигиенический норматив ГН 2.1.6.716-98 "Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест", в котором установлены ПДК для тетраэтилсвинца.
№ п. п. | Вещества | Номер CAS регистра | Формула | Величина ПДК (мг/м3) | Лимитирующий показатель вредности | Класс Опасности | |
максимальная разовая | Среднесуточная | ||||||
… | |||||||
8. | Тетраэтилсвинец | 78-00-2 | C8H20Pb | 0,0001 | 0,00004 | рез. | 1 |
… |
В соответствии с рассматриваемой нами методикой перейдем к формированию частных требований, гарантирующих соответствие системы вентиляции в составе СМИС требованиям пользователя.
(Слайд "Содержание "Отчета о выполненной работе"")
Формирование частных требований является завершающей работой на стадии "Разработка концепции АС", которая заканчивается этапом 2.4 "Оформление отчета о выполненной работе". Подготовленный и оформленный отчет, должен включать:
1) описание результатов изучения объекта автоматизации;
2) описание и оценку преимуществ и недостатков разработанных альтернативных вариантов концепции создания СМИС;
3) сопоставительный анализ требований пользователя к СМИС и вариантов концепции СМИС на предмет удовлетворения требованиям пользователя;
4) обоснование выбора оптимального варианта концепции и описание предлагаемой СМИС;
5) ожидаемые результаты и эффективность реализации выбранного варианта концепции СМИС;
6) ориентировочный план реализации выбранного варианта концепции СМИС;
7) необходимые затраты ресурсов на разработку, ввод в действие и обеспечение функционирования;
8) частные требования, гарантирующие качество СМИС;
9) условия приемки системы.
Раздел отчета "Частные требования, гарантирующие качество СМИС" должен включать в числе прочих и сформированные нами требования к системе вентиляции административного здания в составе СМИС. Структуру и содержание раздела рекомендуется разрабатывать ориентируясь:
на структуру раздела "Требования к функциям (задачам)" технического задания (ГОСТ 34.602-89);
на требования к содержанию документа "Схема функциональной структуры" (РД 50-34.698-90);
на требования к содержанию документов "Перечень входных сигналов и данных" и "Перечень выходных сигналов (документов)" (РД 50-34.698-90).
Вариант раздела отчета в части формирования частных требований, гарантирующих соответствие системы вентиляции в составе СМИС требованиям пользователя представлен на слайде.
(Раздаточный материал: "Раздел отчета "Концепция СМИС" (вариант)")
(Слайд "Раздел отчета "Концепция СМИС"")
8. Частные требования к системам жизнеобеспечения, гарантирующие качество СМИС
8.1. Система теплоснабжения
8.1.1. Перечень функций, задач, подлежащих автоматизации
…
8.2. Система вентиляции
8.2.1. Функции, задачи, подлежащие автоматизации
Функции | Задачи |
1. Контроль за состоянием дверей вентиляционных камер административного здания | 1.1. … 1.2. … 1.3. … |
2. Контроль за состоянием вытяжных каналов, отверстий и решеток вентиляционной системы | 2.1. … 2.2. … 2.3. … |
3. Контроль за наличием в воздуховодах горючих веществ, газового топлива и продуктов его сгорания | 3.1. Регистрация угрозы возгорания (взрыва) в системе вентиляции административного здания 3.2. Установление факта возгорания, взрыва в системе вентиляции административного здания 3.3. Принятие мер защиты автоматическими средствами |
4. Контроль разовой и среднесуточной концентрации тетраэтилсвинца в системе вентиляции. | 4.1. Регистрация максимальной разовой концентрации тетраэтилсвинца, превышающей ПДК в атмосферном воздухе и воздухе административного здания 4.2. Установление факта превышения максимальной разовой концентрации тетраэтилсвинца ПДК в атмосферном воздухе и воздухе административного здания 4.3. Установление факта превышения среднесуточной концентрации тетраэтилсвинца ПДК в атмосферном воздухе и воздухе административного здания 4.4. Принятие мер защиты автоматическими средствами при установление факта превышения максимальной разовой концентрации тетраэтилсвинца ПДК в атмосферном воздухе и воздухе административного здания |
5. … | 5.1. … 5.2. … |
…
Информационные связи элементов функциональной структуры
…
Функция 4. "Контроль разовой и среднесуточной концентрации тетраэтилсвинца в системе вентиляции" предполагает периодическое измерение концентрации тетраэтилсвинца снаружи у вентиляционных решеток и в обитаемых помещениях административного здания.
По каждому измерению решается задача 4.1. "Регистрация максимальной разовой концентрации тетраэтилсвинца, превышающей ПДК в атмосферном воздухе и воздухе административного здания", результатом решения которой являются:
выдача соответствующего сообщения диспетчеру и в ДДС "регистрация превышения разовой ПДК тетраэтилсвинца";
инициирования запуска задачи 4.2. "Установление факта превышения максимальной разовой концентрации тетраэтилсвинца ПДК в атмосферном воздухе и воздухе административного здания".
Задача 4.2. "Установление факта превышения максимальной разовой концентрации тетраэтилсвинца ПДК в атмосферном воздухе и воздухе административного здания" устанавливает факт указанного опасного происшествия по данным нескольких независимых источников (датчиков). Результатом ее решения являются:
выдача соответствующего сообщения диспетчеру и в ДДС "факт превышения разовой ПДК тетраэтилсвинца";
инициирования запуска задачи 4.3. "Установление факта превышения среднесуточной концентрации тетраэтилсвинца ПДК в атмосферном воздухе и воздухе административного здания";
инициирования запуска задачи 4.4. "Принятие мер защиты автоматическими средствами при установление факта превышения максимальной разовой концентрации тетраэтилсвинца ПДК в атмосферном воздухе и воздухе административного здания".
Задача 4.3. "Установление факта превышения среднесуточной концентрации тетраэтилсвинца ПДК в атмосферном воздухе и воздухе административного здания" осуществляет вычисление среднесуточной концентрации тетраэтилсвинца в обитаемых помещениях административного здания и атмосферном воздухе по данным от нескольких датчиков и определяет превышение среднесуточной ПДК. Результатами решения задачи является выдача соответствующего сообщения диспетчеру и в ДДС "факт превышения среднесуточной ПДК тетраэтилсвинца".
Результатом решения задачи 4.4. "Принятие мер защиты автоматическими средствами при установление факта превышения максимальной разовой концентрации тетраэтилсвинца ПДК в атмосферном воздухе и воздухе административного здания" является:
отключение системы вентиляции административного здания при установлении факта превышения максимальной разовой концентрации тетраэтилсвинца ПДК в атмосферном воздухе и воздухе административного здания; выдача соответствующего сообщения диспетчеру и в ДДС "автоматические меры защиты по отключению вентиляции приняты".
включение системы вентиляции административного здания при установлении факта снижения среднесуточной концентрации тетраэтилсвинца в атмосфере ниже ПДК; выдача соответствующего сообщения диспетчеру и в ДДС "ситуация нормализуется, вентиляция автоматически включена".
…
8.2.2. Временной регламент реализации функций, задач
Функция, задача | Периодичность выполнения, мин | Вероятностно-временные характеристики решения | |
Время, сек | Вероятность | ||
… | |||
4. Контроль разовой и среднесуточной концентрации тетраэтилсвинца в системе вентиляции | 5 мин | 1 мин | 0,9 |
4.1. Регистрация максимальной разовой концентрации тетраэтилсвинца, превышающей ПДК в атмосферном воздухе и воздухе административного здания | В режиме реального времени | 20 с | 0,9 |
4.2. Установление факта превышения максимальной разовой концентрации тетраэтилсвинца ПДК в атмосферном воздухе и воздухе административного здания | В режиме реального времени | 6 мин | 0,99 |
4.3. Установление факта превышения среднесуточной концентрации тетраэтилсвинца ПДК в атмосферном воздухе и воздухе административного здания | В режиме реального времени, 24 часа | 24 часа | 0,99 |
4.4. Принятие мер защиты автоматическими средствами при установление факта превышения максимальной разовой концентрации тетраэтилсвинца ПДК в атмосферном воздухе и воздухе административного здания | В режиме реального времени | 1 мин | 0,99 |
… |
8.2.3. Требования к качеству реализации функций (задач)
…
Перечень контролируемых параметров
№ п. п. | Вещества | Номер CAS регистра | Формула | Величина ПДК (мг/м3) | Лимитирующий показатель вредности | Класс Опасности | |
максимальная разовая | Среднесуточная | ||||||
1. | Тетраэтилсвинец | 78-00-2 | C8H20Pb | 0,0001 | 0,00004 | рез. | 1 |
…
8.2.4. Требования к форме представления информации
…
В этом разделе, в числе прочих, рекомендуется отражать вопросы сопряжения по сигналам СМИС и ДДС.
Перечень входных сигналов и данных
Перечень входных сигналов
Функция, задача СМИС | Наименование сигнала | Ед. изм. | Диапазон изменения | Точность измерения | Периодичность измерения | Тип | Кол. | Источник формирования |
… | ||||||||
4. Контроль разовой и среднесуточной концентрации тетраэтилсвинца в системе вентиляции | Концентрация тетраэтилсвинца | мг/м3 | 0,00001-0,01 | ± 30% | 5 мин | дискр. | 12 | датчик |
… |
В перечень входных сигналов включать:
1) для аналогового сигнала - наименование измеряемой величины, единицы измерения, диапазон изменения, требования точности и периодичности измерения, тип сигнала;
2) для дискретного сигнала - наименование, разрядность и периодичность, тип сигнала;
3) для сигнала типа "да-нет" - источник формирования и смысловое значение сигнала.
Перечень входных данных
Функция, задача СМИС | Наименование данных | Код данных | Значность, знаков | Источник данных | |
Наименование | Код источника | ||||
… | |||||
4.1. Регистрация максимальной разовой концентрации тетраэтил-свинца, превышающей ПДК в атмосферном воздухе и воздухе административного здания | Концентрация тетраэтилсвинца | К ТЭС | 8 | База данных измерений | БД ИЗМ |
ПДК максимальная разовая тетраэтилсвинца | ПДК ТЭС МАХ Р | 8 | База условно-постоянных данных | БД УП | |
… |
В перечень входных данных рекомендуется включать:
1) наименование, кодовое обозначение и значность реквизитов входных данных;
2) наименования и кодовые обозначения документов или сообщений, содержащих эти данные.
Перечень выходных сигналов (документов)
Перечень выходных сигналов
Функция, задача СМИС | Наименование сигнала | Назначение | Ед. изм. | Диапазон изменения | Способ представления | Пользователь |
… | ||||||
4.4. Принятие мер защиты автоматическими средствами при установление факта превышения максимальной разовой концентрации тетраэтилсвинца ПДК в атмосферном воздухе и воздухе административного здания | Аварийное отключение вентиляции | Отключение вентиляции в случае установления факта опасного происшествия | В | 0-5 | Аналоговый сигнал | Блок управления вентиляцией |
Включение вентиляции | Включение вентиляции при нормализации атмосферного воздуха | В | 0-5 | Аналоговый сигнал | Блок управления вентиляцией | |
… |
Раздел "Перечень выходных сигналов" содержит перечень выходных сигналов с указанием их наименований, назначения, единиц измерения и диапазонов изменения, способа представления, пользователей информации.
Перечень выходных документов
Функция, задача СМИС | Наименование документа | Кодовое обозначение | Реквизиты | Значность реквизитов | Пользователи |
… | |||||
4.4. Принятие мер защиты автоматическими средствами при установление факта превышения максимальной разовой концентрации тетраэтилсвинца ПДК в атмосферном воздухе и воздухе административного здания | Сообщение "Автоматические меры защиты по отключению вентиляции приняты" | СООБЩ ОТКЛ ВЕНТ АВ ЗАЩ | Дата | 6 | Диспетчер СМИС, Дежурный ДДС |
Время | 6 | ||||
Сообщение "Ситуация нормализуется, вентиляция автоматически включена" | СООБЩ ВКЛ ВЕНТ АВ НОРМ | Дата | 6 | Диспетчер СМИС, Дежурный ДДС | |
Время | 6 | ||||
… |
Раздел "Перечень выходных документов" содержит перечень выходных документов с указанием их наименований, кодовых обозначений, перечня и значности реквизитов, пользователей информации.
Если на момент формирования отчета перечисленные в перечнях входных и выходных сигналов реквизиты еще не определены, то они определяются в ходе работ на последующих стадиях создания СМИС и включаются соответствующие документы.
…
8.2.5. Характеристики необходимой точности, достоверности выдачи результатов
…
8.2.6. Перечень и критерии отказов функций, по которым задаются требования по надежности
…
Представленные в отчете данные являются исходными для разработки по ГОСТ 34.602-89 технического задания.
ЗАКЛЮЧЕНИЕ
Мы с Вами рассмотрели вопрос формирования частных требования на ограниченном примере, в частности для систем вентиляции. Подробно остановились на формировании соответствующего раздела отчета. Рассмотрели учебные образцы перечней входных и выходных сигналов, сообщений и документов. В ходе практической деятельности при разработке частных требований к реальному объекту, осуществляются работы в соответствии с рассмотренной нами методикой по всем инженерным системам жизнеобеспечения.
ЛИТЕРАТУРА
1. ГОСТ Р 22.0.02-94 Безопасность в чрезвычайных ситуациях. Термины и определения основных понятий.
2. ГОСТ Р 22.0.05-94 Безопасность в чрезвычайных ситуациях. Техногенные чрезвычайные ситуации. Термины и определения.
3. ГОСТ Р 22.0.07-95 Безопасность в чрезвычайных ситуациях. Источники техногенных чрезвычайных ситуаций. Классификация и номенклатура поражающих факторов и их параметров.
4. ГОСТ Р 22.0.08-96 Безопасность в чрезвычайных ситуациях. Техногенные чрезвычайные ситуации. Взрывы. Термины и определения.
5. ГОСТ Р 22.0.04-95 Безопасность в чрезвычайных ситуациях. Биолого-социальные чрезвычайные ситуации. Термины и определения.
6. ГОСТ Р 22.0.03-95 Безопасность в чрезвычайных ситуациях. Природные чрезвычайные ситуации. Термины и определения.
7. ГОСТ Р 22.0.06-95 Безопасность в чрезвычайных ситуациях. Источники природных чрезвычайных ситуаций. Поражающие факторы. Номенклатура параметров поражающих воздействий.
8. ГОСТ Р 22.1.12-05 Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования.
УЧЕБНО-МАТЕРИАЛЬНОЕ ОБЕСПЕЧЕНИЕ
Наглядные пособия
презентация л6.3.ppt
Дидактические (раздаточные) материалы
"Раздаточный материал 6.3.1.doc";
"Раздаточный материал 6.3.2.pub".
Технические средства обучения
мультимедиа проектор;
компьютер;
экран.
Программное обеспечение
Microsoft Office PowerPoint 2003.
 |
Преподаватель
_______________________
(подпись, фамилия)
25 октября 2005 г.
