Математическая модель электроэнергетической установки с маховичным накопителем энергии

Математическая модель электроэнергетической установки с маховичным накопителем энергии.

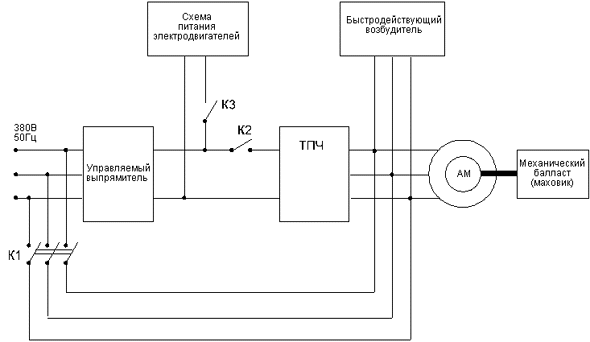

http://www. *****/obzor1-14.htm 16.06.2007 В настоящее время в мире наблюдается тенденция развития экологически чистого электротранспорта. Одним из вариантов построения энергетической установки является применение в качестве источника энергии автономного асинхронного генератора (ААГ) с маховиком. Структурная схема энергетической установки на базе ААГ с маховичным накопителем энергии представлена на рис.1. Рис.1. Структурная схема энергетической установки на базе ААГ с маховичным накопителем энергии В качестве быстродействующего возбудителя (БВ) взят разработанный авторами универсальный тиристорный модуль, который имеет на выходе 9 дискретных уровней трехфазного напряжения. Использование универсального тиристорного модуля в данном случае позволяет повысить быстродействие силовой части системы за счет того, что переключения из одного стационарного режима в другой можно выполнять практически в любой момент времени. Для наиболее распространенных систем стабилизации выходного напряжения ААГ, выполняемых на основе секционированной конденсаторной батареи, переключение секций батареи возможно только в определенные моменты времени. Важнейшей задачей, решаемой при математическом моделировании системы возбуждения и стабилизации напряжения ААГ, является исследование функционирования системы в различных режимах работы. Данная электроэнергетическая установка работает в трех режимах. Режим закачивания энергии в механический балласт (маховик). Ключ К2 замкнут, К1 и К3 разомкнуты. асинхронная машина (АМ) работает в режиме двигателя. БВ включен, обеспечивая разгон АМ до номинальной скорости при cosj=1 Режим движения. Ключи К1 и К3 замкнуты, а К2 разомкнут, на ТПЧ импульсы управления не подаются. В этом режиме АМ работает в режиме генерирования электрической энергии. Вращение АМ происходит за счет механической энергии, накопленной в маховике. Режим рекуперации энергии. Управляющий выпрямитель заперт, ключи К2 и К3 замкнуты, АМ работает в режиме двигателя. При анализе работы асинхронного генератора целесообразно использовать координаты a, b, 0, поскольку это позволяет легко перейти к уравнениям статорных цепей, записанных в фазных координатах. В этом случае wk=0 и преобразование из координат a, b, 0, в фазные и обратно осуществляется с помощью простых аналитических соотношений следующего типа: На основании известных уравнений, описывающих процессы, происходящие в ААГ, составлена математическая модель установки. Последовательность вычислений и операций можно представить следующим образом: (1) По значениям потокосцеплений ротора и статора ААГ для момента времени t определяется значение ЭДС и Y: (2) По величине Y и зависимости Lm=f(Y) определяется значение индуктивности Lm намагничивающей ветви схемы замещения ААГ. Рассчитывается значение вектора рабочего потокосцепления: (3) Определяются величины токов ротора и статора ААГ, токи в ветвях БВ и нагрузочной ветви: (4) где Ls=L1+Lm; Lr=L2+Lm. Интегрируются системы дифференциальных уравнений и определяются значения потокосцеплений ротора и статора ААГ, напряжения на зажимах БВ, угловой скорости вращения ротора и тока нагрузочной ветви для момента времени t+h: (5)   (6) где J - момент инерции ААГ, Mm - момент маховика, Mc - момент сопротивления ААГ. (7) где iнa, iнb - токи нагрузочной ветви, ica, icb - токи в ветвях БВ, C - емкость конденсаторов возбуждения, Lн - индуктивность нагрузки, Rн - активное сопротивление нагрузки. Рассчитывается мгновенной значение угловой частоты тока статора: (8) По формулам (1) определяются фазные значения тока статора ААГ и напряжения на зажимах БВ. Математическую модель системы возбуждения и стабилизации напряжения ААГ необходимо дополнить уравнениями, описывающими процессы, протекающие в силовой части системы возбуждения и нагрузке. Использование упрощенной схемы замещения позволяет ограничиться относительно простой системой дифференциальных уравнений. Если несимметричные режимы не рассматриваются, эта система может быть записана в координатах a, b, 0, как и уравнения генератора. Для уменьшения порядка системы уравнений следует в качестве искомых переменных рассматривать контурные токи и контурные магнитные потоки. Математическая модель регулирующего органа, содержащего нелинейные ферромагнитные элементы, будет иметь вид системы матричных уравнений: (9) Представленная структура математической модели автономной электроэнергетической установки на базе ААГ с маховичным накопителем энергии составлена по упрощенной схеме замещения внешних цепей для расчета переходных процессов в системе при различных режимах работы. Предложенная методика расчета позволяет проводить анализ переходных процессов ААГ с учетом насыщения главной магнитной цепи. Введение вспомогательной нелинейной зависимости xm=f(Y) (вместо кривой намагничивания Ur0=f(I0) дает возможность упростить алгоритм расчета, избавиться от необходимости введения дифференциальных параметров ААГ и решения алгебраической системы уравнений на каждом шаге интегрирования. ЛИТЕРАТУРА , Евстигнеева установки для повышения качества электроэнергии. - М.: Энергоатомиздат, 1994. , , Фаренюк уравнения и расчет переходных процессов асинхронного генератора с учетом насыщения //Техническая электродинамикаг. - №1. - с.59-64. Разработка интегральных, высокоэффективных аппаратов, установок и систем для повышения качества электроэнергии и управления электротехническими объектами: Отчет о НИР /НГТУ. - УДК 321.316.543:621.382.2.026.072; №ГР ; Инв. № . - Н. Новгород, 19с. , , Источник: www. electro. *****
