Правая страница разворота журнала
ПЕРЕЧЕНЬ МЕРОПРИЯТИЙ И РЕШЕНИЙ, ПРИНЯТЫХ НА СОВЕЩАНИИ И ПРЕДСТАВЛЕННЫХ В СОСТАВЕ ПРЕЗЕНТАЦИОННЫХ МАТЕРИАЛОВ | ОТВЕТСТВЕННЫЙ ЗА ИСПОЛНЕНИЕ МЕРОПРИЯТИЯ/РЕШЕНИЯ, ДАТА РЕАЛИЗАЦИИ | ОТМЕТКА О ВЫПОЛНЕИИ МЕРОПРИЯТИЯ/РЕШЕНИЯ |
5 | 6 | 7 |
Дополнение №4 к приложению №10
Перечень
работ повышенной опасности проводимых на объектах .
№ п/п | Наименование работ | Порядок оформления. ИТР, руководящий работами. | Инструкция, в соответствии с которой выполняется работа. |
1. | Газоопасные работы, указанные в Перечне газоопасных работ: | ||
1.1. | работы, проводимые по наряду-допуску | Наряд-допуск. Утверждает – главный инженер. Оформляет - начальник цеха. Руководит – ИТР, ответственный за безопасное проведение работ. | Инструкции №№ 45, 108, 110, 111, 119, 120, 122, 127, 134, 136, 164, 192, |
1.2. | работы, проводимые без оформления наряда-допуска | «Журнал учёта газоопасных работ, проводимых без оформления наряда-допуска». Оформляет – непосредственный руководитель работ. Руководит – ИТР, ответственный за безопасное проведение работ. | Инструкции №№ 18, 57, 108, 110, 112, 115, 120, 125, 126, 127, 131, 134, 137, 139, 140, 141, 142, 164, 193, 479 |
2. | Земляные работы: | ||
2.1. | в зоне расположения подземных коммуникаций (энергетических сетей, газо-, нефте - водопроводов и других аналогичных подземных коммуникаций и объектов) | Наряд-допуск. Утверждает - начальник цеха Оформляет – зам. начальника цеха (с обязательным согласованием эксплуатирующей организации). Руководит – ИТР, ответственный за безопасное проведение работ. | Инструкции № 000, 116. |
2.2. | на глубину 1,5 м и более | Наряд-допуск. Утверждает - начальник цеха. Оформляет – зам. начальника цеха (с обязательным согласованием эксплуатирующей организации) Руководит – ИТР, ответственный за безопасное проведение работ. | Инструкции № 000, 116 |
2.3. | в охранной зоне расположения воздушных ЛЭП. | Наряд-допуск. Утверждает - начальник цеха. Оформляет – зам. начальника цеха (с обязательным согласованием организации, эксплуатирующей ЛЭП). Руководит – ИТР, ответственный за безопасное проведение работ. | Инструкции № 000, 151 |
3. | Погрузочно-разгрузочные работы с применением грузоподъёмных машин: | ||
3.1. | Вблизи воздушных линий электропередач | Наряд-допуск. Утверждает - начальник цеха. Оформляет – зам. начальника цеха (с обязательным согласованием эксплуатирующей организации).. Руководит – ИТР, ответственный за безопасное проведение работ. | Инструкции №№ 13, 113, 151, 154, 302 |
3.2. | Нестандартные (в том числе в условиях ограниченной видимости) | Наряд-допуск. Утверждает - начальник цеха. Оформляет – зам. начальника цеха (с обязательным согласованием эксплуатирующей организации). Руководит – ИТР, ответственный за безопасное проведение работ. | Инструкции №№ 13, 113, 154, 302 |
4. | Работы по гидравлическому (пневматическому) испытанию сосудов, работающих под давлением, вновь смонтированных трубопроводов, трубопроводов пара и горячей воды. | Наряд-допуск Утверждает - начальник цеха. Оформляет – зам. начальника цеха Руководит – ИТР, ответственный за безопасное проведение работ. | Инструкции №№ 000, 120, 461 |
5. | Работы на высоте 1,3 м и более от пола с неогражденными перепадами без инвентарных лесов и подмостей. | Наряд-допуск Утверждает - начальник цеха. Оформляет – зам. начальника цеха Руководит – ИТР, ответственный за безопасное проведение работ. | Инструкции № 000 |
6. | Работа с подъемника (вышки) | Наряд-допуск Утверждает - начальник цеха. Оформляет – зам. начальника цеха Руководит – ИТР, ответственный за безопасное проведение работ. | Инструкции № 73, 163 |
7. | Все огневые работы, проводимые на производственной территории вне определенных постоянных мест проведения огневых работ. Огневые работы, проводимые внутри жилых, вахтовых, производственных, складских помещений и других зданий общественного назначения. | Наряд-допуск На проведение огневых работ на объектах, согласно «Инструкции о порядке ведения сварочных и других огневых работ на взрывопожароопасных объектах (ИПБ-510 Приложение 2, утв. 24.04.2011): Утверждает – главный инженер, Оформляет – зам. начальника цеха Руководит – ИТР, ответственный за безопасное проведение работ Работы, не входящие в перечень (ИПБ-510 Приложение 2, утв. 24.04.2011): Утверждает – начальник цеха. Оформляет – зам. начальника цеха Руководит – ИТР, ответственный за безопасное проведение работ. | Инструкции №№ 000, 110, 120, 510 |
8. | Производство работ с поверхности льда | План работ. Утверждает - начальник цеха. Оформляет – зам. начальника цеха Руководит – ИТР, ответственный за безопасное проведение работ. | Инструкция № 000 |
9. | Производство работ на водной поверхности | План работ. Утверждает - начальник цеха. Оформляет – зам. начальника цеха Руководит – ИТР, ответственный за безопасное проведение работ. | Инструкции №№ 000, 128, 130. |
10. | Заливка метанола, хим. реагентов в расходные ёмкости на газопроводах. | «Журнал учёта газоопасных работ, проводимых без оформления наряда-допуска». Оформляет – непосредственный руководитель работ. Руководит – ИТР, ответственный за безопасное проведение работ. | Инструкции №№ 18, 133, 135 |
11 | Работы по депарафинизации скважин, нефтепроводов и оборудования от АСПО при помощи спецтехники (АДП и ППУ) | План работ. Утверждает - начальник цеха. Оформляет – зам. начальника цеха «Журнал учёта газоопасных работ, проводимых без оформления наряда-допуска». Оформляет – непосредственный руководитель работ. Руководит – ИТР, ответственный за безопасное проведение работ. | Инструкции №№ 000, 133,135 |
Подрядчик | Заказчик |
_________________ | Генеральный директор _________________ |
Дополнение №5 к приложению
Инструкция
по охране труда и промышленной безопасности при производстве работ и перемещению техники вблизи воздушных и кабельных линий электропередач на объектах .
ИВР-151- - 2013г.
г. Бузулук 2013г.
СОГЛАСОВАНО: Председатель Первичной Профсоюзной организации ____________ «____»____________2013 г.
| УТВЕРЖДАЮ: Заместитель Генерального директора - Главный инженер _____________ «____»______________2013 г. |
ИНСТРУКЦИЯ
по охране труда и промышленной безопасности при производстве работ и перемещению техники вблизи воздушных и кабельных линий электропередач на объектах .
ИВР-151- - 2013г.
Дата введения ________________ Рег.№___________
СОДЕРЖАНИЕ
1. Общие положения. 140
2. Основные термины и определения. 141
3. Общие требования. 141
4. Оформление, выдача и хранение нарядов - допусков и разрешений на работу вблизи воздушной ЛЭП. 143
5. Порядок проведения работ в охранных зонах воздушных линий электропередач. 144
6. Порядок проведения работ в охранных зонах кабельных линий электропередач. 145
7. Порядок проезда техники и перевозки грузов в охранных зонах воздушных линиях электропередач 145
8. Действия в случае контакта с воздушной линией электропередачи. 147
9. Заполнение чек-листа готовности безопасного выполнения работ. 150
10. Порядок утверждения и внесения изменений. 150
Приложение Рекомендации по визуальному определению напряжения линии. 151
Приложение Форма наряда допуска на производство работ краном вблизи воздушной линии электропередач. 152
Приложение Чек-лист готовности к безопасному выполнению работ в охранной зоне линий электропередачи. 155
Общие положения
Настоящая «Инструкция по безопасности производства работ и перемещению техники вблизи воздушных и кабельных линий электропередач» (далее - инструкция) устанавливает требования к производству работ в охранных зонах воздушных и кабельных линий, требования к порядку проезда транспортных средств вблизи и под воздушными линиями при производстве любых видов работ с помощью стреловых кранов, экскаваторов, землеройной техники непосредственно не связанных с обслуживанием электротехнического оборудования ЛЭП.
Настоящая инструкция разработана на основании требований ПБ «Правил устройства и безопасной эксплуатации грузоподъемных кранов», ПТЭЭП «Правил технической эксплуатации электроустановок потребителей» и ПОТ Р М РД 153-34.0-03.150-00 «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок».
Настоящая инструкция является обязательной для применения в (далее - Общество).
Соблюдение требований настоящей инструкции работниками подрядных организаций, выполняющих работы на производственных объектах Общества, обеспечивается путем включения соответствующих условий в договоры подряда.
Настоящая инструкция не освобождает Общество от обязанности соблюдения требований действующего законодательства РФ, устанавливающего правила в области охраны труда и промышленной безопасности при эксплуатации электроустановок.
Настоящая инструкция вводится с целью:
· обеспечения промышленной безопасности и охраны труда при производстве работ в охранной зоне воздушных и кабельных линий электропередачи;
· обеспечения сохранности и работоспособности воздушных и кабельных линий электропередачи;
· исключения обрывов воздушных и кабельных линий электропередачи, и, как следствие, простоев нефтепромыслового оборудования и потерь нефти;
· сохранения жизни и здоровья работников Общества и подрядных организаций.
1. Основные термины и определения
§
1.1. ВЛ – воздушная линия электропередачи.
1.2. КЛ – кабельная линия электропередачи.
1.3. Наряд-допуск (наряд) – задание на производство работы, оформленное на специальном бланке установленной формы и определяющее содержание, место работы, время ее начала и окончания, условия безопасного проведения, состав бригады и работников, ответственных за безопасное выполнение работы.
1.4. Охранная зона ВЛ – Зона вдоль ВЛ в виде земельного участка и воздушного пространства, ограниченная вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов при не отклонённом их положении на расстоянии (см. рис. 2)
1.5. Охранная зона КЛ – зона вдоль подземных кабельных линий электропередачи в виде участка земли, ограниченного параллельными вертикальными плоскостями, отстоящими по обе стороны линии на расстоянии по горизонтали 1 м от крайних кабелей.
1.6. Производство работ (перемещение техники) вблизи ВЛ – производство работ (перемещение техники) на расстоянии менее 30 м от крайних проводов ВЛ или в охранной зоне ВЛ.
1.7. Шаговое напряжение – это напряжение, обусловленное током, протекающим в земле, и равное разности потенциалов между двумя точками поверхности земли (пола), находящимися одна от другой на расстоянии одного шага человека. Шаговое напряжение зависит от тока и удельного сопротивления грунта.
§
§
2. Общие требования безопасности
2.1. Производство работ стреловыми кранами (экскаваторами, землеройной техникой) на расстоянии менее 30 м от подъемной выдвижной части крана в любом ее положении, а также от груза до вертикальной плоскости, образуемой проекцией на землю ближайшего провода воздушной линии электропередачи, находящейся под напряжением более 42 В, должно производиться по наряду-допуску, определяющему безопасные условия работы, форма которого приведена в Приложении 2 с указанием:
- типа применяемых механизмов;
- габаритных размеров;
- длины вылета стрелы;
- места установки механизма;
- наличия датчика приближения к ВЛ, его исправности;
- способа передвижения в охранных зонах ВЛ;
- лиц ответственных за безопасное производство работ.
2.2. Работа грузоподъёмной машиной, землеройной техникой вблизи линии электропередачи должна производиться под непосредственным руководством лица, ответственного за безопасное производство работ, которое также должно указать место установки техники, обеспечить выполнение предусмотренных нарядом-допуском условий работы.
2.3. В охранной зоне линий электропередачи ЗАПРЕЩАЕТСЯ проводить действия, которые могли бы нарушить безопасность и непрерывность эксплуатации или в ходе которых могла бы возникнуть опасность по отношению к людям. В частности, ЗАПРЕЩАЕТСЯ:
- размещать хранилища горюче-смазочных материалов;
- устраивать свалки;
- проводить взрывные работы;
- разводить огонь;
- сбрасывать и сливать едкие и коррозионные вещества и горюче-смазочные материалы;
- набрасывать на провода, приставлять, привязывать к опорам и проводам посторонние предметы, а также подниматься на опоры;
- проводить работы и пребывать в охранной зоне ВЛ во время грозы или в экстремальных погодных условиях.
2.4. ЗАПРЕЩАЕТСЯ в пределах охранной зоны ВЛ без согласования с организацией, эксплуатирующей линии:
- устраивать проезды для машин и механизмов, имеющих общую высоту с грузом или без груза от поверхности дороги более 4,5 м;
- осуществлять строительные и монтажные работы;
- проводить посадку и вырубку деревьев;
- складировать топливо и другие материалы,
- проводить строительные и земляные работы, а также планировку грунта с помощью землеройных машин.
2.5. При производстве работы в охранной зоне линии электропередачи или в пределах разрывов, установленных Правилами охраны высоковольтных электрических сетей, наряд-допуск может быть выдан только при наличии разрешения организации, эксплуатирующей линию электропередачи.

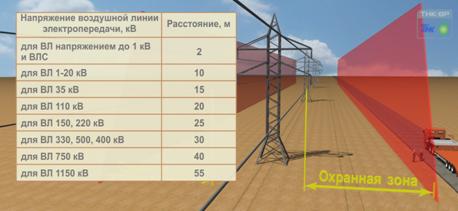

Рис. 2 Охранная зона ЛЭП
2.6. При производстве работ в охранной зоне ВЛ ЗАПРЕЩАЕТСЯ приближение людей, механизмов и грузоподъемных машин к находящимся под напряжением токоведущим частям на расстояния менее указанных в таблице на рис. 3.
Рекомендации по визуальному определению класса напряжения линий электропередач приведены в Приложении 1.

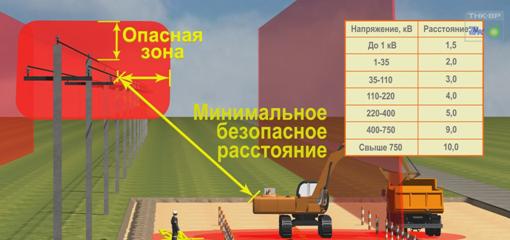

Рис. 3 Минимальное безопасное расстояние
2.7. Если указанное расстояние выдержать невозможно, работу грузоподъемными машинами можно производить только при отключенной линии, для чего выписывающий наряд-допуск дает владельцу воздушной ЛЭП письменную заявку на отключение и получив письменное разрешение, выдает наряд-допуск на выполнение работ. До начала работы в этом случае должно быть поставлено на провода воздушной ЛЭП переносное заземление, видимое с участка производства работ. Включение линии производится после повторной заявки выписавшего наряд-допуск.
3. Оформление, выдача и хранение нарядов - допусков и разрешений на работу вблизи воздушной ЛЭП.
§
3.1. Наряд-допуск составляется руководителем объекта того цеха (службы), который подал заявку на кран (экскаватор, землеройную технику) для проведения работ в зоне воздушной ЛЭП (приложение № 2). Наряд – допуск согласовывается с эксплуатирующей ВЛ организацией и выдается лицом, назначенным приказом по предприятию ответственным за выдачу наряда-допуска.
3.2. При планировании проведения работ вблизи ВЛ необходимо согласовать их проведение с организацией, эксплуатирующей электрические сети, не позднее чем за трое суток до начала выполнения работ.
3.3. При производстве работ техникой вблизи ЛЭП сторонними организациями наряд-допуск должен быть выдан руководством этих организации.
|
