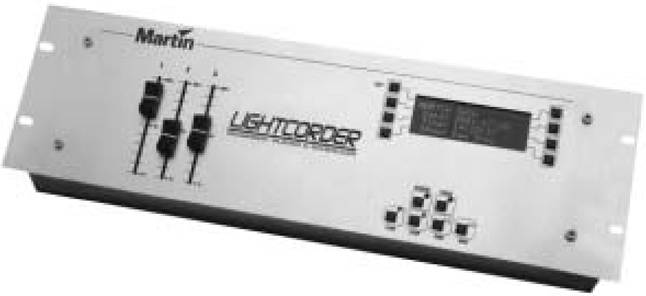

LightCorder

руководство пользователя

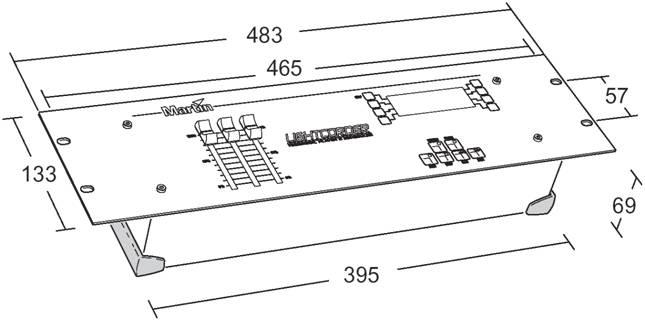

Габариты в миллиметрах

© 2002/2005 Martin Professional A/S, Дания.

Все права защищены. Никакая часть данного руководства не может быть воспроизведена в какой-либо форме и какими-либо средствами без письменного разрешения со стороны компании Martin Professional A/S, Дания и A&T Trade Inc., Россия.

Напечатано в России.

P/N , Rev. E

Введение	5
Основные функциональные возможности	5
Настройка и запись шоу-программ	5
Простое воспроизведение шоу-программ	6
Воспроизведения шоу-программ по графику	6
DMX-мониторинг	6
Резервное сохранение в системе управления DMX в реальном времени	6
Управление с помощью компьютера	6
Меры предосторожности	6
Комплектация	7
Подготовка к работе	8
Коммутация	8
Электропитание	8
RS-232	9
Выход DMX	9
Вход DMX	9
MIDI	10
Установка оборудования	10
Установка программного обеспечения	10
Расширенный режим	11
Воспроизведение/Запись	12
Запись	12
Воспроизведение	13
DMX Монитор	14
Управление	14
Включение лампы по команде	15
Выключение лампы по команде	15
Программирование команд включения лампы	15
Программирование команд выключения лампы	16
Программирование команд изменения яркости света в сцене	16
Настройка ручного управления уровнем яркости	16
Дополнительные функции	18
Переход в другой режим работы	18
Взаимодействие с ПК	19
Установка времени	19
Установка даты	20
Настройка контрастности дисплея	20
Калибровка фейдеров	20
Обновление аппаратно-программного обеспечения	21
Программа управления шоу-программами	22
Воспроизведение шоу-программ	22
Переименование шоу-программ	22
Удаление шоу-программ	23
Установка шоу-программ по умолчанию	23
Работа с картами памяти	24
Какой объём информации можно хранить на карте памяти?	24
Просмотр сведений о карте	26
Маркировка карты памяти	26
Форматирование карты памяти	26
Режим воспроизведения	27
Включение режима воспроизведения	27
Выполнение команды включения лампы	27
Выбор и воспроизведение шоу-программ	27
Выполнение команды выключения лампы	28
Выход из режима воспроизведения	28
Составление графика	29
Составление графика	29
Доработка графика в режиме off-line	31
Воспроизведение по графику	32
Выход из режима работы по графику	33
Простой режим DMX-мониторинга	34
Вход в режим простого DMX-мониторинга	34
Выход из режима простого DMX-мониторинга	35
Безопасный режим	36
Запуск безопасного режима	36
Выход из безопасного режима	36
Режим команд протокола RS-232	37
Команды	37
Вход в режим команд протокола RS-232	37
Выход из режима команд протокола RS-232	38
Спецификация	39

Введение

Спасибо за то, что Вы выбрали Martin LightCorder. Этот прибор представляет собой записывающее DMX-устройство, которое может использоваться для записи и воспроизведения DMX-сигналов управления. Пожалуйста, ознакомьтесь с данным руководством, прежде чем приступить к работе с LightCorder.

Устройство записи LightCorder:

·  Может быть подключено к выходу DMX любого светового пульта и после этого оно готово к записи.

·  Позволяет без труда передавать световые DMX-программы, где бы вы ни находились, а затем воспроизводить записанные шоу-программы одним нажатием кнопки.

·  Это недорогая замена дорогих стационарных контроллеров. Вы также можете использовать LightCorder в качестве устройства для резервного хранения данных с вашего основного светового пульта.

Основные функциональные возможности

В число основных функциональных возможностей данного устройства входят:

·  Запись и воспроизведение в реальном времени световых шоу-программ формата DMX-512.

·  От 6 минут до 3 часов записи на карту памяти объёмом в 8МБ, более 28 часов записи на карту объёмом 64МБ.

·  В комплект поставки входит карта памяти на 8МБ – карту на 64МБ можно приобрести дополнительно.

·  Предоставляется программа программирования графиков воспроизведения шоу-программ на базе ПК.

·  Назначенные фейдеры предоставляют мгновенный доступ к любым осветительным параметрам.

·  Имеется встроенный DMX-монитор.

Устройство LightCorder рассчитано на использование широким спектром пользователей с самым разным уровнем технической подготовки. Принимая во внимание этот факт, предусмотрено несколько режимов работы, которые позволяют ограничить или предоставить доступ к различным функциям, в зависимости от поставленных задач и уровня квалификации пользователя.

Настройка и запись шоу-программ

Расширенный режим (Advanced Mode) используется для конфигурирования прибора LightCorder и записи сигналов DMX, а также рассчитан на пользователей, знакомых с принципами работы наукоёмких осветительных приборов и протоколом DMX. Этот режим используется в качестве стандартного режима работы до тех пор, пока не выбран какой-либо другой режим (подробнее см. раздел «Расширенный Режим»).

Простое воспроизведение шоу-программ

Режим Воспроизведения рассчитан на пользователей, не имеющих практики работы с интеллектуальным освещением. Таким пользователям предоставляется возможность выбирать и воспроизводить светопостановки из числа сохранённых на карте памяти. В этом режиме отсутствует доступ к записи шоу-программ или настройке функций. Данный режим описывается ниже в разделе «Режим воспроизведения».

Воспроизведения шоу-программ по графику

Режим Планировщика используется для воспроизведения шоу-программ в соответствии с графиками, разработанными при помощи программы LightCorder Scheduler для ПК. Процедура составления таких графиков описывается в разделе «Составление графика».

DMX-мониторинг

Режим DMX-монитора ограничивает LightCorder в отображении DMX-информации в реальном времени и является очень полезным тестовым инструментом. Этот режим описывается в разделе «Чистый режим DMX-мониторинга»

Резервное сохранение в системе управления DMX в реальном времени

Безопасный режим позволяет использовать LightCorder в качестве системы резервного копирования в реальном времени в случае появления сбоев в работе вашего DMX-контроллера. При этом LightCorder начинает и не прекращает воспроизведение выбранного на нём по умолчанию шоу-программы до тех пор, пока не будет восстановлено поступление DMX-сигнала с контроллера. Данный режим описывается в разделе «Безопасный режим».

Управление с помощью компьютера

Режим Команд протокола RS-232 может использоваться для передачи команд с компьютера или системы управления на базе компьютера (например, Martin ProScenium) на LightCorder. Этот режим описан в разделе «Режим команд протокола RS-232».

МЕРЫ ПРЕДОСТОРОЖНОСТИ

·  Устройство LightCorder не предназначено для домашнего использования.

·  В целях защиты от пожара и поражения электрическим током, убедитесь в том, что устройство надёжно заземлено и не подвергайте его воздействию воды или влаги.

·  Используйте только те источники питания переменного тока, которые соответствуют местным параметрам электросети и строительным требованиям, а также требованиям защиты от перегрузки в сети и обрывам заземления.

·  По всем вопросам сервисного обслуживания обращайтесь к квалифицированному техническому персоналу.

Комплектация

LightCorder поступает в продажу в следующей комплектации:

·  Компакт-диск с программным обеспечением для Martin LightCorder

·  Сетевой провод

·  Провод с 9-контактным разъёмом RS-232

·  5-контактный «папа» - 3-контактный «мама» XLR-провод

·  5-контактный «мама» - 3-контактный «папа» XLR-провод

·  Руководство пользователя

Подготовка к работе

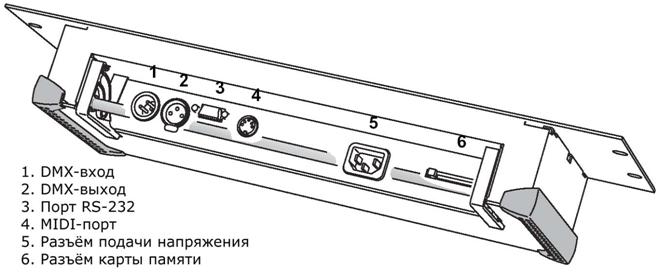

Коммутация

Электропитание

Предупреждение! В целях обеспечения безопасной работы LightCorder, прибор необходимо заземлить.

Записывающее устройство LightCorder можно подключить к любому источнику напряжения с частотой переменного тока в 50 или 60 Гц и силой тока от 90 до 250 В, соответствующему местным параметрам электросети и строительным требованиям, а также требованиям защиты от перегрузки в сети и обрывам заземления. Сетевой провод должен быть оснащён вилкой с заземлением, подходящей к используемым вами розеткам. В случае появления каких-либо сомнений, обратитесь за консультацией к квалифицированному электрику.

1.  Следуя инструкциям производителя вилки, соедините жилу жёлтого и зелёного цвета с «землёй», коричневую жилу с контактом напряжения, а синюю жилу с нейтралью. Следующая ниже таблица иллюстрирует некоторые схемы подключения.

Жила	Контакт	Маркировка	Кодировка контакта
коричневая	напряжение	“L”	желтый или медный
синяя	нейтраль	“N”	серебристый
жёлтая/зелёная	«земля»		зелёный

2.  Подсоедините сетевой провод к соответствующему разъёму и к электророзетке.

RS-232

Некоторые функции данного устройства требуют его подключения к ПК с операционной системой Windows 95/98/ME/2000/XP.
