МОНИТОРИНГ ЭНЕРГОЭФФЕКТИВНОСТИ ооо "Центр АВТОМАТИЗАЦИИ ЭНЕРГОСБЕРЕЖЕНИЯ" |
АВТОМАТИЗИРОВАНОЕ РАБОЧЕЕ МЕСТО |
ЭКСПЛУАТАЦИОННАЯ ДОКУМЕНТАЦИЯ |
рУКОВОДСТВО пользователя МРК |
На 109 листах |
Новосибирск 2011 |
АННОТАЦИЯ
Документ содержит руководство пользователя автоматизированного рабочего места уровня МРК (Муниципалитет. Регион. Корпорация), системы мониторинга энергоэффективности.
СОДЕРЖАНИЕ
1 Определения 5
2 Термины и сокращения 7
3 Введение 9
3.1 Область применения 9
3.2 Краткое описание возможностей 9
3.3 Уровень подготовки пользователя 9
3.4 Перечень эксплуатационной документации 10
4 Назначение и условия применения 11
4.1 Виды деятельности, функции 11
4.2 Программные и аппаратные требования к подсистеме 11
5 Подготовка к работе 13
5.1 Порядок запуска системы 13
5.2 Вход в систему 13
5.3 Восстановление пароля 17
6 Описание операций 20
6.1 Энергопрофиль 20
6.1.1 Добавление структурного подразделения, организации и пользователя 21
6.1.2 Заполнение общей информации об административно-территориальном образовании 26
6.1.3 Заполнение общей информации об ответственных 27
6.1.4 Настройка типовых атрибутов и характеристик 29
6.1.5 Настройка типового показателя потребления 37
6.1.6 Настройка индикатора энергоэффективности 41
6.1.7 Настройка программного (целевого) показателя энергоэффективности 46
6.1.8 Загрузка файлов программ энергосбережения подчинённых организаций 50
6.1.9 Загрузка файлов энергетических паспортов подчиненных организаций 51
6.2 Программы энергосбережения 52
6.2.1 Добавление программы энергосбережения 54
6.2.2 Заполнение паспорта программы энергосбережения 56
6.2.3 Добавление мероприятий в программу 57
6.2.4 Указание влияния реализации мероприятия на учетные показатели 59
6.2.5 Редактирование свойств добавленного мероприятия 61
6.2.6 План-график исполнения программы 61
6.2.7 Просмотр плановых целевых показателей финансирования 63
6.2.8 Мониторинг хода реализации программы 64
6.2.9 Технико-экономическое обоснование (ТЭО) 65
6.2.10 Экспорт данных программы энергосбережения 68
6.2.11 Импорт программы энергосбережения 68
6.2.12 Просмотр реестра программ подчиненных организаций 69
6.3 Мониторинг значений учетных показателей 70
6.3.1 Выбор учетных показателей для мониторинга 70
6.3.2 Выбор уровня детализации мониторинга 71
6.3.3 Выбор периода времени 72
6.3.4 Применение выбранных параметров мониторинга 73
6.3.5 Добавление события в реестр событий 73
6.3.6 Экспорт данных мониторинга 74
6.4 Анализ 75
6.4.1 Построение графиков (таблиц) с данными 75
6.4.2 Экспорт результатов анализа показателей 78
6.5 Прогнозирование 78
6.6 Контроль исполнения ФЗ-261 79
6.7 Отчёты 79
6.7.1 Выбор вида отчета 80
6.7.2 Отчеты по постановлению Правительства (ПП) № 20 80
6.7.3 Выбор отчета 81
6.7.4 Загрузка файла, содержащего документ 82
6.7.5 Ручной ввод данных отчета в форму 82
6.7.6 Скачивание и установка программного компонента 83
6.7.7 Подписывание и отправка отчета 83
6.7.8 Изменение статуса отчета по постановлению №20 85
6.7.9 Отчеты в соответствии с приказом Минрегионразвития РФ № 000 86
6.7.10 Просмотр формы отчета 87
6.7.11 Экспорт отчета в Excel 89
6.8 Обучение и пропаганда 89
6.9 Использование информационных блоков на главной странице 89
6.9.1 Использование блока «Динамика достижения целевых показателей по группам» 90
6.10 Работа с главной панелью 91
6.11 Работа с сообщениями 92
6.11.1 Просмотр входящих сообщений, уведомлений, рекомендаций. 92
6.11.2 Обмен сообщениями между пользователями 93
6.11.3 Отправка запроса в службу тех. поддержки 94
6.11.4 Настройка фильтра на входящие сообщения. 95
6.12 Работа с меню «Администрирование» 95
6.12.1 Работа с системным журналом 95
6.12.2 Роль, позволяющая просматривать системный журнал 96
6.12.3 Просмотр системного журнала 96
6.12.4 Просмотр системного журнала УСПД. 97
6.12.5 Смена пароля 97
6.13 Работа в «Мой Кабинет» 98
6.14 Работа с Мастером-Конфигуратором 99
6.14.1 Ввод сведений об организации 101
6.14.2 Ввод данных о потреблении по приборам 103
6.14.3 Ввод данных о расчетно-нормативном потреблении 104
6.14.4 Ввод данных программных показателей 105
6.15 Печать страницы 105
6.16 Помощь 105
6.17 Выбор языка 106
6.18 Выход из системы 106
7 Техническая поддержка 107
8 Аварийные ситуации 108
9 Рекомендации по освоению 109
1 Определения
Таблица 1‑1. Определения.
Индикатор | Измеримая характеристика, позволяющая отследить изменения какого-либо параметра изучаемого объекта или процесса. |
Канал связи | Канал передачи, технические устройства и тракт связи, в котором сигналы, содержащие информацию, распространяются от передатчика к приёмнику. |
Контроллер | Микропроцессорное устройство, используемое на промежуточном уровне системы учета ресурсов, предназначенное для запроса и приема данных измерения, и учета от приборов измерения и учета, накопления и/или обработки полученных данных, а так же передачи их на верхний уровень (на сервер), и обратной передачи в приборы с верхнего уровня служебных и/или иных данных. |
Мониторинг | Процесс систематического или непрерывного сбора информации о параметрах сложного объекта или процесса. |
Объект энергопотребления | Здание, строение или сооружение. |
Приборы учета | Средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне. |
Программный (целевой) показатель | Количественный показатель, характеризующий изменения в учетных показателях в результате реализации программы по энергосбережению и имеющий плановое значение, заложенное в программу. |
Система | ПО МЭЭ |
Учетный показатель | Документ, составленный в ходе энергетического обследования и отвечающий требованиям, указанным в Приказе Минэнерго России . |
Энергопрофиль | Набор параметров, характеризующих энергоэффективность территории, организации или объекта энергопотребления. |
2 Термины и сокращения
Таблица 2‑1.Термины и сокращения.
АС | |
АРМ | автоматизированное рабочее место |
БД | |
ИНН | идентификационный номер налогоплательщика |
КПП | код причины постановки на учет |
МЭЭ | мониторинг энергоэффективности |
ОКАТО | общероссийский классификатор объектов административно-территориального деления |
ОКТМО | общероссийский классификатор территорий муниципальных образований |
ПП № 20 | постановление Правительства РФ от 01.01.2001 N 20 «Об утверждении Правил представления федеральными органами исполнительной власти, органами исполнительной власти субъектов РФ и органами местного самоуправления информации для включения в государственную информационную систему в области энергосбережения и повышения энергетической эффективности» |
ПУ | приборы учета |
ФИО | фамилия имя отчество |
ЭС | энергосбережение |
ЭЦП | электронно-цифровая печать |
3 Введение
3.1 Область применения
Система мониторинга энергосбережением и энергетической эффективностью предназначена для автоматизации управления энергосбережением и повышения энергетической эффективности в регионах, муниципальных образованиях, на предприятиях и в организациях, а также выполнения других связанных с управлением энергосбережением работ (в частности, первичной оценки объектов инфраструктуры) ответственными за них организациями.
3.2 Краткое описание возможностей
Система предоставляет пользователю следующие возможности:
· ведение энергопрофиля административно-территориального образования, организации, многоквартирного дома;
· загрузка программ энергосбережения подчиненных организаций;
· мониторинг, анализ и прогнозирование значений учетных показателей энергосбережения на основе данных, внесенных в систему;
· планирование мероприятий по энергосбережению;
· генерация отчетов регламентированной отчетности и сохранение их в формате Microsoft Excel;
· загрузка отчетов федеральных органов исполнительной власти в соответствии с ПП № 20.
3.3 Уровень подготовки пользователя
Пользователи данной системы должны обладать следующими навыками и знаниями:
- базовые навыки работы на персональном компьютере с графическим пользовательским интерфейсом (клавиатура, манипулятор типа «мышь», управление окнами и приложениями, файловая система);
- знание основ информационной безопасности;
- знание предметной области;
- знание всего комплекса задач, решаемых системой
- ознакомлены с основными организационно-распорядительными документами, регулирующими их работу;
- ознакомлены с основными нормативно-правовыми документами в области энергосбережения и повышения энергетической эффективности;
- обладают навыками работы в операционной системе Windows;
- обладают навыками работы с браузерами (Internet Explorer, Mozilla);
- обладать начальными навыками работы с программой Microsoft Excel;
- прошли обучение по работе с системой.
3.4 Перечень эксплуатационной документации
Пользователю необходимо ознакомиться со следующей рабочей документацией на систему:
- Общее описание системы.
- Описание автоматизируемых функций.
- Технологическая инструкция.
- Руководство пользователя. АРМ БУП.
- Руководство пользователя. АРМ МРК.
- Руководство администратора.
4 Назначение и условия применения
4.1 Виды деятельности, функции
Функции Системы:
– ручной и автоматизированный вертикальный сбор данных об энергопотреблении в систему с последующим анализом и прогнозированием потребления;
– мониторинг исполнения программ энергосбережения и контроль выполнения мероприятий в области энергоэффективности;
– визуализация показателей и индикаторов энергоэффективности организации;
– формирование оперативных и аналитических отчетов об энергопотреблении организации;
– информационное обеспечение мероприятий по энергосбережению и повышению энергетической эффективности.
4.2 Программные и аппаратные требования к подсистеме
Таблица 4‑1. Системное окружение на АРМе пользователя
Компонент | Версия |
Операционная система | Microsoft Windows XP SP2, Windows Vista, Windows 7 |
Интернет-браузер | Microsoft Internet Explorer 7 и выше, Mozilla Firefox 3.6 Google Chrome 8 и выше |
Таблица 4‑2. Аппаратное обеспечение АРМа пользователя и рабочего места администратора.
Компонент | Минимальные требования | Рекомендуемые требования |
Объем оперативной памяти | 500 Мб | 1 Гб |
Объем дискового пространства | 200 Мб | 200 Мб |
Процессор | 2 ГГц | 2 ГГц |
Подключение к сети Интернет | 512 Кбит/с | 2 Мбит/с |
5 Подготовка к работе
5.1 Порядок запуска системы
ПО МЭЭ является распределенной системой, работающей в рамках трехслойной архитектуры «клиент – сервер приложений – хранилище данных», состоящей из следующих уровней:
- уровень хранилища данных (серверный уровень);
- уровень сервера приложений (серверный уровень);
- уровень АРМ оператора (клиентский уровень).
Клиентский уровень представляет собой автоматизированное рабочее место (АРМ) пользователя, использующее для доступа к системе интернет-браузер. Установка компонентов ПО МЭЭ для функционирования АРМ пользователя не требуется.
Серверный уровень устанавливается системным администратором и поддерживается в рабочем режиме круглосуточно.
5.2 Вход в систему
Вход в систему осуществляется с рабочего места (АРМ), оснащенного доступом к сети Интернет, через Web-браузер. Запустите интернет-браузер.
В случае успешного запуска на экране отобразится окно браузера, представленное на Рисунок 5.1. В адресной строке (указана стрелкой на Рисунок 5.1) web-браузера введите адрес сервера приложений.

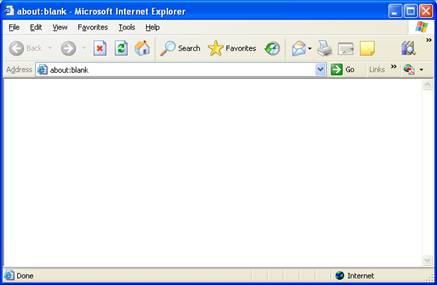

Рисунок 5.1. Окно браузера.
После ввода адреса система выдаст окно с запросом на ввод следующей информации: логин пользователя и пароль HTTPS-доступа на сервер приложений.
Рисунок 5.2. Запрос логина и пароля.
После ввода логина и пароля необходимо нажать кнопку «Войти». В случае ошибки в логине и/или пароле, появится сообщение об ошибке (Рисунок 5.3).

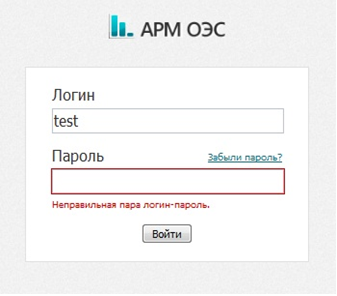

Рисунок 5.3. Сообщение о неправильном сочетании логина и пароля.
Нужно ввести правильное сочетание логина и пароля и повторить попытку входа.
Если повторный вход в систему также не удался, необходимо убедиться, что не включен режим CAPS LOCK и выбрана правильная раскладка клавиатуры.
После входа в систему загрузится главная страница АРМа.

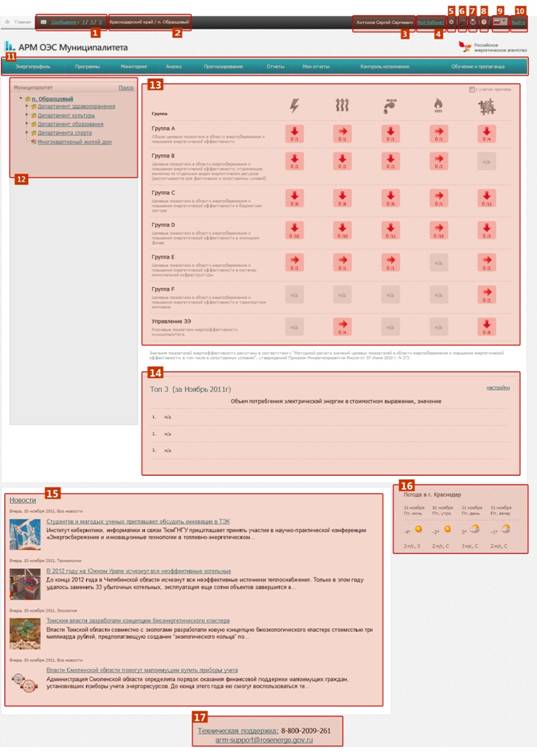

Рисунок 5.4. Главная страница АРМ.
На выделены основные блоки, расположенные на главной странице:
1) Блок информации о сообщениях.
2) Информация об учреждении.
3) ФИО ответственного за энергосбережение в организации.
4) Ссылка на раздел «Мой Кабинет»
5) Вход в «Профиль»
6) Вход в «Мастер-Конфигуратор»
7) Отправка на печать
8) Помощь
9) Смена языка
10) Выход из системы
11) Основное меню.
12) Дерево подчиненных объектов.
13) Информационный блок, отображающий динамику достижения целевых показателей.
14) ТОП 3(5,10,15) организаций по потреблению ЭР
15) Новостной блок
16) Погодный блок
17) Блок, содержащий контактную информацию.
5.3 Восстановление пароля
Если вы забыли пароль от своего логина, то нужно воспользоваться функцией восстановления пароля. Для этого требуется:
1. Перейти по ссылке «Забыли пароль?» (Рисунок 5.5)
Рисунок 5.5. Ссылка «Забыли пароль?».
2. Указать Логин (Рисунок 5.6)

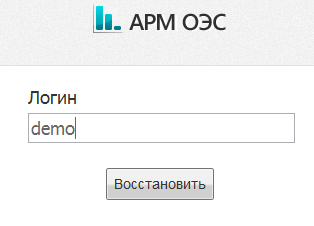

Рисунок 5.6. Восстановление пароля.
3. Нажать кнопку «Восстановить», появится уведомление. (Рисунок 5.7)

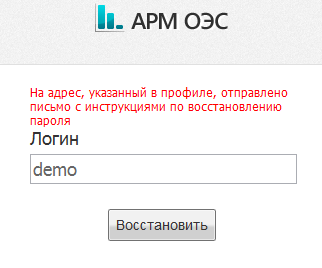

Рисунок 5.7. Восстановление пароля.
4. На указанный в профиле электронный почтовый адрес придет письмо, содержащее ссылку для смены пароля.
5. Перейти по ссылке.
6. Ввести новый пароль и нажать «Изменить» (Рисунок 5.8).
Рисунок 5.8. Изменение пароля.
6 Описание операций
6.1 Энергопрофиль
Для функционирования Системы необходимо внести в систему информацию об энергопрофиле административно-территориального образования. Данные в энергопрофиле можно разделить на три группы:
1) общая информация, к которой относятся:
- сокращенное название;
- полное название;
- ИНН;
- КПП;
- Ф. И. О. руководителя;
- ОКАТО;
- ОКТМО.
2) атрибуты, представляющие собой качественные показатели энергоэффективности;
3) учетные показатели, представляющие собой количественные показатели энергоэффективности и которые, в свою очередь, подразделяются на характеристики объектов, характеристики окружающей среды, учетные показатели потребления ресурсов, индикаторы и программные показатели.
Для начала внесения данных по энергопрофилю административно-территориального образования необходимо перейти в раздел главного меню «Энергопрофиль» и в открывшейся форме «Энергопрофиля» внести изменения.
6.1.1 Добавление структурного подразделения, организации и пользователя
6.1.1.1 Добавление структурного подразделения
Для добавления структурного подразделения администрации необходимо выполнить следующие действия:
1) Перейти в главное меню, раздел «Энергопрофиль».
2) Нажать на ссылку «Добавить структурное подразделение», расположенную в нижней части страницы, в результате чего будет отображена экранная форма ввода информации об учетной записи (Рисунок 6.1)
Рисунок 6.1. Ввод информации об учетной записи подразделения.
3) В открывшейся форме «Общая информация/Данные пользователя» необходимо ввести следующую информацию об учетной записи ответственного за энергосбережение в структурном подразделении:
- логин;
- e-mail;
- пароль.
4) Нажать кнопку «Сохранить и продолжить», в результате чего будет отображена форма «Общая информация/Реквизиты».
5) В открывшейся форме необходимо ввести следующую информацию об уровне, которому подчиняется добавляемое структурное подразделение:
- название;
- уровень иерархии;
- ОКТМО Муниципального образования;
- в поле «Описание» внести описание добавляемого структурного подразделения.
6) Нажать кнопку «Сохранить и продолжить», в результате чего будет отображена форма «Общая информация/Адрес».
7) В открывшейся форме необходимо ввести следующую информацию о добавляемом структурном подразделении:
- регион;
- город;
- улица;
- дом/офис/корпус;
- почтовый индекс;
- ОКАТО;
- ОКТМО.
8) Нажать кнопку «Сохранить и продолжить», в результате будет отображена форма «Общая информация / Ответственный за ЭС».
9) В открывшейся форме необходимо ввести следующую информацию об ответственном за ЭС:
- ФИО;
- должность;
- телефон;
- e-mail.
10) Для завершения добавления структурного подразделения необходимо нажать кнопку «Сохранить и завершить».
6.1.1.2 Добавление подчиненной организации
Для добавления подчиненной организации необходимо выполнить следующие действия:
1) Перейти в главное меню, раздел «Энергопрофиль».
2) Перейти по ссылке «Добавить организацию», расположенной в нижней части страницы, в результате чего будет отображена экранная форма общей информации (Рисунок 6.2).
Рисунок 6.2. Ввод информации об учетной записи организации.
3) В открывшейся форме «Сведения об организации/Данные пользователя» необходимо ввести следующую информацию об учетной записи ответственного за энергосбережение в добавляемой организации:
- логин;
- e-mail;
- пароль.
4) Нажать кнопку «Сохранить и продолжить», в результате чего будет отображена форма «Сведения об организации /Реквизиты».
5) В открывшейся форме необходимо ввести следующую информацию об уровне, которому подчиняется добавляемое структурное подразделение:
- сокращенное название;
- уровень иерархии;
- полное название;
- ОКВЭД;
- ОКОПФ;
- ОКФС;
- ИНН;
- КПП;
- Ф. И. О. руководителя организации.
6) Нажать кнопку «Сохранить и продолжить», в результате чего будет отображена форма «Сведения об организации /Область деятельности».
7) В открывшейся форме необходимо выбрать отрасль, к которой будет относиться добавляемая организация.
8) Нажать кнопку «Сохранить и продолжить», в результате чего будет отображена форма «Сведения об организации /Адрес».
9) В открывшейся форме необходимо ввести следующую информацию о добавляемом структурном подразделении:
Юридический адрес
- регион;
- город;
- улица;
- дом/офис/корпус;
- почтовый индекс;
- ОКАТО;
- ОКТМО;
- Возможность указать физический адрес в случае, если он не совпадает с юридическим адресом.
10) Нажать кнопку «Сохранить и продолжить», в результате будет отображена форма «Сведения об организации / Ответственный за ЭС».
11) В открывшейся форме необходимо ввести следующую информацию об ответственном за энергосбережение:
- Ф. И. О.;
- должность;
- телефон;
- e-mail.
12) Для завершения добавления организации необходимо нажать кнопку «Сохранить и завершить».
6.1.1.3 Добавление пользователя
Для добавления подчиненной организации необходимо выполнить следующие действия:
1) Перейти в главное меню, раздел «Энергопрофиль».
2) Перейти по ссылке «Добавить пользователя», расположенной в нижней части страницы, в результате чего будет отображен список пользователей и кнопка «Добавить».
3) Нажать кнопку «Добавить», в результате чего будет отображена форма «Добавить пользователя для …»
4) В открывшейся форме необходимо ввести следующую информацию о добавляемом пользователе:
- логин;
- e-mail;
- роли;
- пароль;
- подтверждение пароля.
Для завершения добавления пользователя необходимо нажать кнопку «Сохранить».
6.1.2 Заполнение общей информации об административно-территориальном образовании
Для внесения общей информации об административно-территориальном образовании, необходимо выполнить следующие действия:
|
