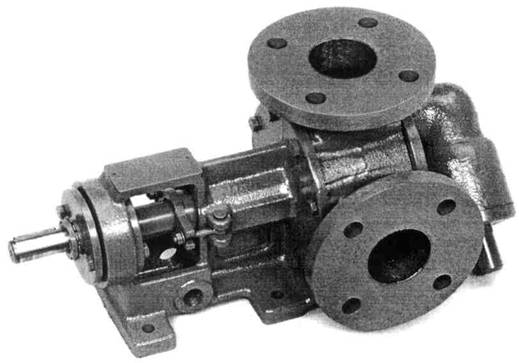

САМОПОДАЮЩИЕ НАСОСЫ С ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ p
для жидкостей любой вязкости
Характеристики:
Насос с внутренним зацеплением серии R со свободным валом.
Количество подачи: макс. 180м3/ч
Давление подачи: макс. 16 бар
Вязкость: макс. 100000мм2/с
Температура: мин. -60°C / макс. +300°C
Подключения: DN 32 - DN 200
Конструкция:

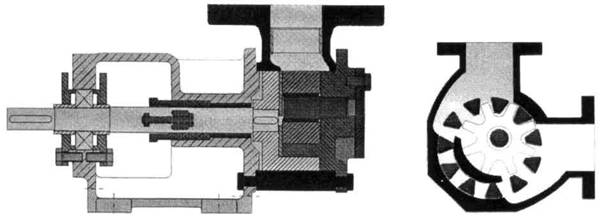

Насосы с внутренним зацеплением серии R являются насосами с вытеснителями, где производительность насоса пропорциональна количеству оборотов. Величина напора не влияет на производительность насоса.
Подача вещества выполняется без пульсаций. Насосы с внутренним зацеплением (R-насосы) могут использоваться в обоих направлениях: вращения или подачи.
Уплотнение вала выполняется по выбору с помощью контактных уплотнительных колец или уплотнения, или может выполняться по заказу с манжетным соединением.
Насосы выполняются из высококачественной стали, устойчивой к коррозии и влиянию кислоты, а также из серого чугуна. По желанию возможна поставка из специальных материалов и комбинации материалов.
Специальные конструкции, например, такие как регулируемая выносливость ротора или обогревательной рубашки по окружности корпуса насоса гарантируют универсальное использование и высокую устойчивость к изнашиванию.
Название детали | Материалы деталей насоса | |||
G | H | C | K | |
Корпус | GG25 | GG25 | GG25 | 1.4408/AISI316 |
Крышка | GG25 | GG25 | GG25 | 1.4408/AISI316 |
Кронштейн подшипника | GG25 | GG25 | GG25 | GG25 |
Ротор | сталь | сталь | сталь | 1.4408/AISI316 |
Малая шестерня | GG25 | GG25 | GG25 | 1.4408/AISI316 |
Вал | сталь | сталь | сталь | 1.4401/AISI316 |
Цапфы | сталь | сталь | сталь | 1.4460/AISI329 |
Подшипник скольжения | металокерамика | Серый чугун | Уголь |
Использование:
Насосы с внутренним зацеплением серии R используются для подачи жидкостей любой вязкости (1мм2/с - макс. 100.000 мм2/с), например, растворитель или шоколад. Могут подаваться смазывающие жидкости и в особых случаях не смазывающие жидкости. По желанию возможна поставка специальной конструкции для жидкостей с наполнителями.
R насосы используются для универсального назначения, когда особое значение имеют следующие критерии:
Самоподающие, вискозные вещества, подача без пульсаций, одинаковая производительность подачи, длительный простой.
R насосы используются для разных веществ во многих сферах:
Красочная и лаковая промышленность, пищевая промышленность (производство шоколада), бумажная промышленность, фармацевтическая промышленность.
Серия насосов R используется в обоих направлениях: вращения и подачи и имеет вращаемый на 45° корпус насоса.
Конструкция 1
Конструкция 2
Конструкция 3
ВРАЩЕНИЕ
ВРАЩЕНИЕ
ВРАЩЕНИЕ
Конструкция 4
Конструкция 5
Конструкция 6
ВРАЩЕНИЕ
ВРАЩЕНИЕ
ВРАЩЕНИЕ
Магистральные топливные конструкции имеют только следующие размеры 35, 40, 50, 65 и 80.
|
|
Запросы:
Для того чтобы можно было Вас проконсультировать и предоставить Вам правильно укомплектованные и сконструированные насосы, мы просим Вас предоставить нам следующую информацию:
1. Сфера применения
2. Рабочие условия
3. Период работы
4. Среда подачи
5. Вязкость
6. Температура
7. ph-значение
8. Производительность
9. Давление подачи
10. Высота всасывания
11. Электрическое напряжение и частота
Таблица выбора
Тип | Подключение | Вязкость | Колич. оборотов | Колич. подачи | Вес | ||||
PN | 16 бар | ||||||||
Zoll | DN | мм2/с | °E | мин"1 | l/мин | м3/ч | л/с | кг | |
R35 | 1 ¼ " | 40 | 200 | 30 | 1450 | 55 | 3,3333 | 0,9 | 11 |
1000 | 150 | 960 | 36 | 2,2 | 0,6 | ||||
4000 | 550 | 720 | 27 | 1,6 | 0,5 | ||||
12000 | 1500 | 630 | 24 | l,4 | 0,4 | ||||
25000 | 3200 | 500 | 19 | 1,1 | 0,3 | ||||
50000 | 7000 | 400 | 15 | 0,9 | 0,2 | ||||
R40 | 1 ¼ " | 40 | 200 | 30 | 1450 | 100 | 6,0 | 1,6 | 12 |
1000 | 150 | 960 | 66 | 4,0 | 1,1 | ||||
4000 | 550 | 720 | 50 | 3,0 | 0,8 | ||||
12000 | 1500 | 630 | 43 | 2,6 | 0,7 | ||||
25000 | 3200 | 500 | 35 | 2,0 | 0,6 | ||||
50000 | 7000 | 400 | 28 | 1,7 | 0,5 | ||||
R50 | 2 " | 50 | 200 | 30 | 960 | 200 | 12,0 | 3,3 | 27 |
1000 | 150 | 720 | 150 | 9,0 | 2,5 | ||||
4000 | 550 | 630 | 125 | 7,5 | 2,1 | ||||
12000 | 1500 | 500 | 100 | 6,0 | 1,6 | ||||
25000 | 3200 | 400 | 80 | 4,8 | 1,3 | ||||
50000 | 7000 | 315 | 63 | 3,8 | 1,0 | ||||
R65 | 2 ½ " | 65 | 200 | 30 | 630 | 300 | 18,0 | 5,0 | 46 |
1000 | 150 | 500 | 240 | 14,4 | 4,0 | ||||
4000 | 550 | 400 | 190 | 11,4 | 3,1 | ||||
12000 | 1500 | 315 | 150 | 9,0 | 2,5 | ||||
25000 | 3200 | 250 | 120 | 7,2 | 2,0 | ||||
50000 | 7000 | 200 | 95 | 5,7 | 1,6 | ||||
R80 | 3" | 80 | 200 | 30 | 500 | 600 | 36,0 | 10.01 | 75 |
1000 | 150 | 400 | 480 | 28,8 | 8,0 | ||||
4000 | 550 | 315 | 380 | 22,8 | 6,3 | ||||
12000 | 1500 | 250 | 300 | 18,0 | 5,0 | ||||
25000 | 3200 | 200 | 240 | 14,4 | 4,0 | ||||
50000 | 7000 | 160 | 190 | 11,4 | 3,1 | ||||
R105 | 4 " | 105 | 200 | 30 | 400 | 945 | 56,7 | 15,7 | 135 |
1000 | 150 | 315 | 745 | 44,7 | 12,4 | ||||
4000 | 550 | 250 | 593 | 35,6 | 9,9 | ||||
12000 | 1500 | 200 | 474 | 28,4 | 7,9 | ||||
25000 | 3200 | 160 | 378 | 22,7 | 6,3 | ||||
50000 | 7000 | 140 | 296 | 17,7 | 4,9 | ||||
R150 | 6" | 150 | 200 | 30 | 400 | 1500 | 94,5 | 26,3 | |
1000 | 150 | 315 | 1250 | 75,0 | 20,8 | ||||
4000 | 550 | 250 | 990 | 59,4 | 16,5 | ||||
12000 | 1500 | 200 | 794 | 47,6 | 13,2 | ||||
25000 | 3200 | 160 | 636 | 38,2 | 10,6 | ||||
50000 | 7000 | 140 | 498 | 29,9 | 8,3 |
