Новый структурный уровень организации кристаллов на примере углерода (стр. 3 )

и ,

в гексагональных кристаллах, ориентированным в поле напряжений группы симметрии 2:m (табл.10).

2. Расчёт параметров кристаллических решёток из физико-химических данных

1. Алмаз. Fd3m – Oh7. Атомы углерода расположены в тетраэдрическом каркасе. Закон упаковки слоёв: AABBCCAABBCC…

Атомный объём углерода V == = 5,67234 3, где А – атомная масса, 6,022·1023 – число Авагадро, d – плотность.

В ГЦК – решётке 4 атома. Объём решётки 4V = 22,68936 A3, в двух решётках алмаза,”вставленных друг в друга”, 8V = 45,37872 A3. Параметр элементарной кубической ячейки а ==3,566844 (сравнить со справочником: a =3,56703).

2. Графит. P63/mmc – D6h4 (α-графит, по классификации Уиттекера C1 [11], политип графита 2H. Закон упаковки слоёв: ABABAB…Плотность d = 2,26 г/см3.

Атомный объём углерода V === 8,817228 3.

В элементарной ячейке графита - 4 атома, её объём 4V = 35,25837 3.

Среднее расстояние между атомами: r = = = 1,74458. В моделе двухслойной структуры графита с чередованием слоёв АВАВАВ…содержится 10 + (10-4) + 10 = 26 атомов.

В перпендикулярном базису направлении гексагональной решётки параметр С по модулю равен площади составного базиса Sc = 26r = 45,359. Параметр c == 6,7349 (сравнить со справочником: с= 6,7078).Oбъём гексагональной решётки 4Vг=0,866 a2c, a2 =2, а=2,4596 (справочник: с= 2,4612).

Гексагональная решётка, в отличие от кубической, анизотропна: в базисных слоях существует сильная химическая связь, её плотность значительно выше, чем средняя плотность по всему объёму. Если предположить, что базисная плотность d =2,3145 г/см3, то величина среднего расстояния в базисных плоскостях rб = = = 1,73078, c2 = 26 rб = 45,00, величина с == 6,7082, a2 = , а = 2,4635 (совпадение с данными справочника).

3. Графит ромбоэдрический. Rm–D3d5 (β-графит, по Уиттекеру - C11, политип 6R). Закон упаковки слоёв: ABCABC…Фаза высокого давления (ФBД).

Параметры решётки: а = 3,642, α = 39,50, (Cos 39,50 = 0,771625).

В гексагональном графите, атомный объём углерода V = 8,8172283, в ромбоэдрическом графите плотность значительно выше d = 2,47 г/см3 и углерод в нём занимает меньшее, чем в графите, пространство: V = 8,0651673. В элементарной ромбоэдрической ячейке – 6 атомов, её объём Vа = 6V = 48,3913. Параметр ромбоэдрической решётки а = = 3,64406. Среднее расстояние между атомами: r = = = 1,7594. В элементарной ромбоэдрической решётке содержится 10 атомов, её объём Vр =17,5943. Объём ромбоэдрической решётки определяется по формуле Vр = a3.

= Vр/a3 = 17,594 / 48,391 = 0,36418. Из этого уравнения находим величину ромбоэдрического угла α = 39,50.

Проверка: = = 0,36422.

Ромбоэдрический угол α можно определить другим способом:

192 = 182 + 62 + 12

330

Два вектора в трёхмерном пространстве <330> и <211> образуют треугольник с третьей стороной – вектором <541>. Этот вектор составляет с вектором <100> угол α = 39,50 (точное совпадение с экспериментальными данными).

4. Алмаз, гексагональная решётка. P63mmc – D6h4. (δ-фаза, лонсдейлит, по Уиттекеру - C1V, политип 2H). 4-х слойная алмазоподобная укладка слоёв: AABBAABB…Структура – углеродные тетраэдры. ФВД. Параметры решётки: а = 2,52, c = 4,12.

Атомный объём углерода V =5,67234 3.(плотность d =3,513 г/см3) В решётке гексагонального алмаза имеется 4 атома и их объём Vг=22,689363.Объём углерода в базисных плоскостях при плотности d =3,42:Vб == = 5,826593. В слойной упаковке гексагонального алмаза содержится 12 атомов, суммарный их объём Vc=12·5,82659=69,919073. Параметр решётки c == 4,1197 ~ 4,12. Параметр a2 =2, а = 2,52176.

5. Гексагональная решётка. P63mc (чаоит, белый углерод из кратера в Баварии). ФВД. Параметры гесагональной решётки: a = 8,948, c = 14,08.

При плотности d = 3,62 г/см3 атомный объём углерода V == 5,5046783. В 18-слойной решётке – политипе базисные плоскости содержат 36 атомов, их суммарная площадь Sс = c2 = 36·5,504678 = 198,1683. Параметр решётки с = =14,0772.Среднее расстояние между атомами r = = =1,4910. Параметр гексагональной решётки: а = 6r = 8,94798 . Объём решётки V = 0,866 a2c = 0,866· 80,0663·14,0772 = 976,0773.

Подсчитаем количество атомов в решётке ФВД. Плотность атомов в базисных плоскостях выше объёмной плотности d = 3,90 г/см3 и атом в них занимает меньший объём V = 5,109483 . В базисных плоскостях политипа содержится 36 атомов, занимающих объём V = 36· 5,10948 =1843. Оставшиеся атомы занимают объём 976–184 =7923, их количество N = 792/5,50 = 144, в каждой секции политипа содержится по 144/18 = 8 атомов. Плотности атомов углерода в разных фазах высокого давления рассчитаны по формуле = к/αТ, где к = 0,00799 и фазовой диаграмме углерода [14].

Таблица 8.

17 ГСО кристаллов в поле напряжений предельной осевой группы симметрии m∙∞:m

Номер ориента- ции	Сингония кристалла
Кубич.	Гексагон.	Тетрагон	Тригон.	Ромбич.	Монокл	Триклин.
<1>	<1> 001 2 010 2 110 3	<1> 001 2 110 3 010 2	<1> 001 2 010 2 120 6		<2> 110 3 001 2 110 3	<3> 130 3 001 2 310 3
<2>	<1> 001 2 110 3 120 6	<1> 001 2 210 6 110 3	<2> 110 3 110 3 010 2	<3> 130 3 310 3 001 2
<3>	<1> 001 2 120 6 010 2		<3> 140 2 411 3 413 3
<4>	<2> 110 3 111 4 112 7			<3> 310 3 131 4 132 7
<5>	<2> 110 3 112 7 111 4
<6>	<4> 111 4 110 3 112 7			<3> 310 3 132 7 131 4
<7>	<4> 111 4 112 7 110 3

Таблица 9.

17 ГСО кристаллов в поле напряжений осевой группы симметрии m

Номер ориента- ции	Сингония кристалла
Кубич.	Гексагон.	Тетрагон	Тригон.	Ромбич.	Монокл.	Триклин.
<1>	<5> 221 2 212 2 122 2	<5> 221 2 110 3 114 3	<6> 322 2 221 2 212 2		<5> 332 7 023 6 136 7	<5> 332 7 136 7 023 6
<2>	<2> 110 3 001 2 112 7	<6> 322 2 011 3 433 3	<3> 310 3 001 2 132 7	<5> 332 7 110 3 023 6
<3>	<2> 110 3 112 7 001 2		<3> 310 3 132 7 001 2
<4>	<3> 210 6 121 7 123 7			<5> 332 7 023 6 110 3
<5>	<6> 211 7 011 3 120 6
<6>	<6> 211 7 120 6 011 3			<6> 211 7 120 6 231 7
<7>	<7> 621 2 122 2 252 2

Таблица 10.

23 ГСО кристаллов в поле физического воздействия группы симметрии 2:m

Номер ориента-ции	Сингония кристалл
Кубич.	Гексагон.	Тетрагон.	Тригон.	Ромбич.	Монокл.	Триклин.
(1) <1>	(5) 130 3 625 2 314 3	<2> 110 3 001 2 221 2	(6) 130 3 314 3 625 2		(7) 625 2 130 3 314 3	<2> 110 3 112 7 332 7
(2) <2>	(5) 130 3 315 4 312 7	<2> 110 3 001 2 111 4	(7) 315 4 130 3 312 7	<3> 310 3 130 3 132 7
(3) <3>	(5) 312 7 315 4 130 3	<2> 110 3 111 4 001 2	(7) 315 4 312 7 130 3	<3> 310 3 132 7 130 3
(4) <4>	(6) 312 7 130 3 315 4	<2> 110 3 110 3 112 7	(7) 412 6 123 7 121 7	<3> 310 3 132 7 136 7
(5) <5>	(6) 130 3 312 7 315 4	<2> 110 3 112 7 110 3
(6) <6>	(5) 123 7 412 6 121 7	<3> 130 3 001 2 311 4
(7) <4>	(6) 123 7 121 7 412 6	<3> 130 3 311 4 001 2

В обзоре Уиткера приводятся все известные на 1990 год кристаллические фазы углерода. Кроме исследованных в данной работе углеродных фаз имеется много их политипов с разнообразной укладкой слоёв и кратными параметрами кристаллических решёток. Ромбоэдрический графит могут “сопровождать” его политипы 10H, 12H …, гексагональный алмаз – 8H, 12H, 16H, 20H… Опубликовано много теоретически предполагаемых фаз, либо определённых рентгеновской дифракцией: карбины, γ-фаза и пр. Однако в обзоре Мана и Малиновского отмечается противоречивость, недостоверность и ошибочность многих экспериментальных данных [10]. Авторы обзора подразделяют кристаллические фазы углерода на три категории:

·  хорошо исследованные

·  фазы, надёжная идентификация требует дополнительных данных

·  фазы, установленные ошибочно

Очевидно, несмотря на замечательные успехи рентгеноструктурных исследований и промышленное производство искусственных алмазов, одних прикладных работ в физике твёрдого тела явно недостаточно. Необходимо осмысление полученных экспериментальных данных и построение на их основе надёжного фундамента теоретического прогноза всех полиморфных модификаций фаз элементов, разных их соединений, неорганических и органических веществ, включая наноструктуры и биомолекулы.

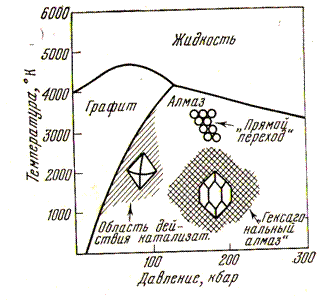

Рис. 1. Фазовая диаграмма углерода [14]

Выводы.

1.  Периодические системы химических элементов (ПСХЭ) и кристаллографи ческих индексов (ПСКИ) в 3D и 4D-пространствах объединены в общую периодическую систему с их цифровыми кодами. Для каждого элемента наряду с зарядом ядра Z введено понятие индекса структурной организации кристаллических фаз N. Для углерода N = 19 (N = Z +13).

2.  Для прогноза и расчёта кристаллических фаз углерода необходимо найти все варианты разложения квадратных чисел N на квадраты трёх, двух или четырёх целых чисел перевести их в трёхмерные (hkl)–индексы. Далее необходимо проверить все варианты составления из этих плоскостей прямоугольных призм или параллелепипедов, вписывающихся в симметрию полей напряжений. Аналогичные операции возможны и для других элементов: от водорода (N=13) до ливермория (N=129).

3.  Рассчитанные по формулам: V =, r = = к/αТ параметры кубической, гексагональной и ромбоэдрических решёток углерода совпадают с представленными в [7] экспериментальными данными.

4.  Следует проделать далее работу по осмыслению громадной, не всегда точной информации о химических элементах и их многочисленных соединениях на фундаменте основного закона строительства материи – закона симметрии.

Литература.

1.  , // Периодическая система кристаллографических индексов. Изв. ВУЗов. ЧМ, 1973. – №9. – С.131-135.

2.  , //Периодическая система индексов и симметрия текстур кристаллов. // В сб.“Методы и структурные исследования по физике твёрдого тела”. – Вологда, 1974. – С.60-101.

3.  Славов симметрии текстуры в кристаллических материалах. // Автореферат кандидатской диссертации. – М.: МИСиС, 1974.

4.  , A. А. Бабарэко, C. F.Владимиров, . Теория образования текстур в металлах и сплавах. – М.: Изд.“Наука”, 1979. – 330 c.

5.  Cлавов текстуры материалов в полях физических воздействий. Теория и практика. – Череповец: Военная академия МО РФ, 2012. – 151c.

6.  Шубников . АН ССР, сер. физ., 1949. – т.13. – С. 347-375.

7.  ,Копцик в науке и искусстве. – М.: Изд ”Наука”, 1972. – 339 c.

8.  C. Симметрия и её приложение. – М.: Изд.“Атомиздат”, 1976. – 285c.

9.  Эмсли Дж. Элементы. – М.: Изд. “Мир”, 1993. – 227c.

10.  , . Кристаллографические фазы углерода // Кристаллография, 1990. – т.35. – С..

11.  Whitaker A. G., Walten G. M. // Science, 1972. – V.178. – P.54.

12.  , Нилова симметрийных закономерностей кристаллов уравнением Пифагора. // Научный вестник Московского государственного горного университета, 2010. – №9. – С. 72-83.

13.  . Симметрия кристаллов в n-мерном пространстве. // Художественное материаловедение. Природный камень. Дизайн. Технологии. Cб. Статей. – М.: МГГУ 2010,c.35-40.

14.  Попова. C. В., . Высокие давления. – M.: “Наука”, 1974. – 166 c.

15.  Картотека ASTM, карты 6-675, 19-208,22-1089,23-63,25-284,26-1075,26-1083.

Аннотация.

Описывается новый метод рассчёта кристаллических решёток химических элементов. В этой работе метод объединяет симметрию двух периодических систем: химических элементов (ПСХЭ)и кристаллографических индексов (ПСКИ) для прогноза типа разных решёток и их параметров в кристаллическом углероде.

На основе объединённой периодической таблицы и разработанного метода появляются новые возможности для прогноза кристаллических решёток разных химических элементов, предсказания их модификаций и вычисления атомной структуры неогранических и органических соединений, включая наноструктуры и биомолекулы.

The new method of calculation crystal lattice chemical elements is reported. Advanced method of combine symmetry two Periodical System: Chemical elements (PSCE) and Crystallographic Indexes (PSCI) is applied for predict different lattices and their parameters of carbon crystals.
