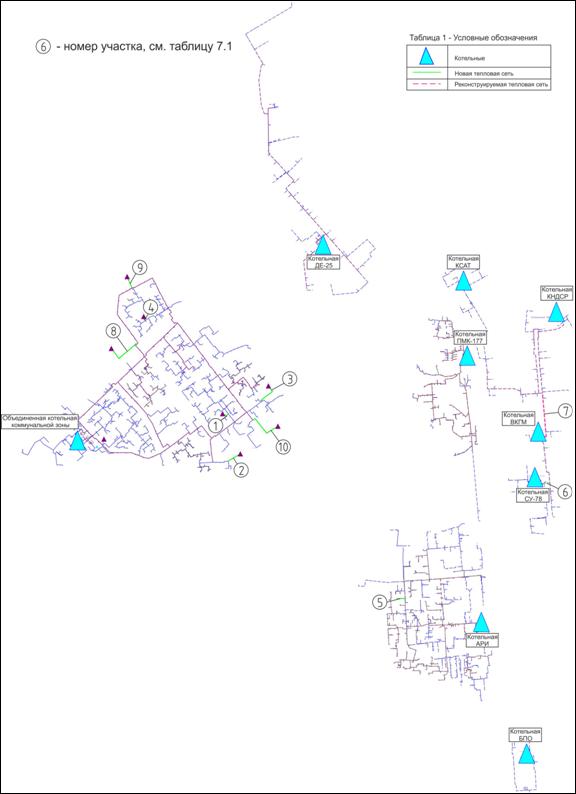

Схема тепловых сетей по рекомендуемому варианту приведена на рисунке 5.1.
Рисунок 5.1- Схема тепловых сетей по рекомендуемому варианту
а) Предложения по реконструкции и строительству тепловых сетей, обеспечивающих перераспределение тепловой нагрузки между теплоисточниками
Восточная промзона
Схемой предусматривается объединение зон теплоснабжения котельных ВКГМ, СУ-78, КНДСР с подключением их к новой ГТУ-ТЭЦ.
При подключении к котельной ВКГМ новых тепловых нагрузок из-за отсутствия достаточного резерва по пропускной способности тепловых сетей необходима реконструкция головного участка котельной с 2Ду 300 на 2Ду 400 протяженностью 470 м.
Для подключения потребителей котельной СУ-78 к котельной ВКГМ необходимо строительство перемычки 2Ду 250 протяженностью 100 м.
Арочник
Схемой предусматривается демонтаж котельных СУ-951, Арочник и № 5 с переключением всей совместной зоны теплоснабжения на новую котельную Арочник. Проведенные гидравлические расчеты показали, что при выдерживании температурного графика отпуска тепла от котельной Арочник 95/70 оС реконструкция тепловых сетей с целью повышения их пропускной способности не требуется.
Так как вероятность безотказной работы теплотрассы к потребителям по адресу пр. Нефтяников 11 и 13 от котельной ПМК-177 ниже нормативной величины при том, что данные потребители попадают в радиус эффективного теплоснабжения котельной Арочник, проведен анализ возможности подключения этих потребителей к котельной Арочник с точки зрения обеспечения гидравлического режима и надежности. Проведенные расчеты показали, что вышеуказанные потребители могут быть подключены к котельной Арочник при строительстве участка теплосети 2 Ду 80 протяженностью 170 м от 18ТУ-279 котельной Арочник до ТУ-12Г котельной ПМК-177.
Характеристика тепловых сетей, требуемых для перераспределения зон теплоснабжения котельных, а также капиталовложения в них, приведены в таблице 5.1.
Таблица 5.1 – Характеристика тепловых сетей, требуемых для перераспределения зон теплоснабжения котельных, а также капиталовложения в них
Наименование магистрали (участка) | Тип прокладки | Диаметр трубопровода, мм | Длина участка, км | Стоимость строительства, млн. рублей | Номер по схеме (рис. 7.20) | |
1 км | общая | |||||
До 2018 года | ||||||
Строительство новых теплосетей | ||||||
До кот. СУ-78 | надземно | 2Ду 250 | 0,1 | 36,5 | 3,65 | 6 |
от 18ТУ-279 котельной Арочник до ТУ-12Г котельной ПМК-177 | надземно | 2Ду 80 | 0,2 | 15,0 | 6,0 | 17 |
Реконструкция существующих теплосетей | ||||||
от кот. ВКГМ до 9 (ВКГМ) | надземно | 2Ду 400 | 0,47 | 36,5 | 17,15 | 7 |
Итого до 2018 г. | 26,8 | |||||
Всего: | 26,8 |
б) Предложения по строительству тепловых сетей для обеспечения перспективных приростов тепловых нагрузок
Новые потребители подключаются к ближайшим камерам существующих тепловых сетей, в зоне действия которых они располагаются.
ККЗ
Подключение новых потребителей к объединенной ККЗ возможно при температурном графике 130/70 оС. При этом реконструкция тепловых сетей для повышения их пропускной способности не требуется.
Арочник
Учитывая четырехтрубную систему отпуска тепла в зоне теплоснабжения котельной Арочник, сохраняется существующий температурный график отпуска тепла 95/70 оС. Для подключения зон теплоснабжения котельных № 5 и СУ-951 требуется увеличение располагаемого напора на теплоисточнике с 32 м до 52 м и наладка систем отопления для снижения температуры обратной сетевой воды.
Также в этой зоне планируется снос большого количества ветхого жилья в районе ул. Широкая, Береговая, Лесная, Пионерная, что приведет к разгрузке существующих тепловых сетей, осуществляющих транспорт теплоты в эту зону. Гидравлические расчеты показали возможность уменьшения диаметра на участке от 18 ТУ-220 до 18 ТУ-237 с 2Ду 400 на 2Ду 300 протяженностью 290 м.
Для обеспечения новых теплогидравлических режимов на котельной Арочник должны быть установлены сетевые насосы суммарной производительностью 1400 м3/ч (плюс один резервный).
Характеристика тепловых сетей для подключения перспективной тепловой нагрузки, а также капиталовложения в них приведены в таблице 5.2.
Таблица 5.2 - Характеристика новых и реконструируемых тепловых сетей по рекомендуемому варианту для подключения новых потребителей
Наименование магистрали (участка) | Тип прокладки | Диаметр трубопровода, мм | Длина участка, км | Стоимость строительства, млн. рублей | Номер по схеме (рис. 5.1) | |
1 км | общая | |||||
До 2015 года | ||||||
Строительство новых теплосетей | ||||||
От 1ТК-4 до мкр № 1 (ЖКС) | ППУ, подземная | 2Ду 65 | 0,1 | 20,8 | 2,08 | 1 |
от 11ТК-10 до мкр №11 (ЖКС) | ППУ, подземная | 2Ду 250 | 0,2 | 48,01 | 9,60 | 2 |
от 12ТК-3 до мкр № 13 (ЖКС) | ППУ, подземная | 2Ду 100 | 0,25 | 29,77 | 7,44 | 3 |
от 7ТК-7 до нов. ККЗ (ДЯС) | ППУ, подземная | 2Ду 100 | 0,1 | 29,77 | 2,98 | 4 |
от 18ТУ-190-1 до нов. Арочник (детсад) | надземно | 2Ду 150 | 0,15 | 17,5 | 2,63 | 5 |
Итого до 2015 г. | 24,73 | |||||
До 2020 года | ||||||
Строительство новых теплосетей | ||||||
от МТУ-3 до мкр № 5 (ЖКС) | ППУ, подземная | 2Ду 200 | 0,4 | 41,93 | 16,8 | 8 |
Итого до 2020 г. | 16,8 | |||||
До 2025 года | ||||||
Строительство новых теплосетей | ||||||
от МТК-9 до мкр № 8 (ЖКС) | ППУ, подземная | 2Ду 200 | 0,15 | 41,93 | 6,29 | 9 |
От 11ТК-1 до мкр № 12 (ЖКС) | ППУ, подземная | 2Ду 250 | 0,4 | 48,01 | 19,20 | 10 |
Реконструкция теплосети | ||||||
котельная Арочник от 18 ТУ-220 до 18 ТУ-237 | надземная | с 2 Ду 400 на 2 Ду 300 | 0,3 | 47,5 | 14,25 | 16 |
Итого до 2025 г. | 39,74 | |||||
Всего: | 81,27 |
в) Предложения по строительству тепловых сетей для достижения нормативной надежности теплоснабжения, в том числе для подачи тепла от различных теплоисточников
|
Из за большого объема этот материал размещен на нескольких страницах:
