Схема теплоснабжения (стр. 7 )

У этих же котельных эффективный радиус теплоснабжения превышает фактический максимальный. Таким образом, радиус теплоснабжения этих котельных может быть увеличен при условии установки на них энергоэффективного оборудования.

Проведенные расчеты показали, что за пределами радиуса эффективного и надежного теплоснабжения находятся удаленные потребители котельных ПМК-177 (от ТК 118 до ИТП-000067) и ДЕ-25 (от ТК-5 до ИТП 001325). Так как вышеуказанные потребители котельной ПМК-177 попадают в радиус эффективного теплоснабжения котельной Арочник целесообразно их переключение на эту котельную. Так как в районе размещения удаленных потребителей котельной ДЕ-25 (от ТК-5 до ИТП 001325) другие источники тепла отсутствуют для повышения надежности их теплоснабжения необходимо при проведении капитальных ремонтов в первую очередь выполнить замену магистрального трубопровода от котельной ДЕ-25 в направлении этих потребителей.

На остальных котельных радиус эффективного теплоснабжения совпадает с фактическим.

На основании проведенных расчетов Схемой рекомендовано:

- удаленных потребителей котельной ПМК-177, попадающих в радиус эффективного теплоснабжения котельной Арочник, - переключить в зону теплоснабжения котельной Арочник.

Схема радиусов эффективного теплоснабжения теплоисточников приведена на рисунке 2.1.

Рисунок 2.1 - Схема радиусов эффективного теплоснабжения теплоисточников

б) Описание существующих и перспективных зоны действия систем теплоснабжения и источников тепловой энергии

Система централизованного теплоснабжения города сложилась на базе 13 отопительных котельных. Электрогенерирующее оборудование на источниках тепла отсутствует.

В настоящее время в г. Когалым действуют две теплоснабжающие организации: Теплосети» и -Западная Сибирь», имеющие в ведении девять и четыре котельные с тепловыми сетями от них соответственно. На долю Теплосети» приходится 74 % рынка централизованного теплоснабжения, на долю - Западная Сибирь» остальные 26 %.

Теплоснабжение левобережной и правобережной части города в настоящее время осуществляется раздельно.

В правобережной части города теплоснабжение осуществляется от объединенной котельной коммунальной зоны (ККЗ), включающей в себя три котельные (КВГМ-50, ДЕ 25/14 № 1 и ДЕ 25/14 № 2), работающие на общую зону теплоснабжения и находящиеся на одной площадке, в левобережной части – от 10 котельных. В левобережной части три котельные № 5, Арочник и СУ-951 также работают на общую зону теплоснабжения. Остальные котельные работают на свои локальные зоны.

В качестве теплоносителя в системе централизованного теплоснабжения в городе используется только горячая вода.

Котельные Теплосети»:

Объединенная котельная коммунальной зоны (утвержденный температурный график отпуска тепла 130/70 оС, фактический 125/85 оС, система теплоснабжения закрытая двухтрубная, подпитка – в обратный коллектор котельной КВГМ-50).

Котельная ПМК-177 (утвержденный температурный график отпуска тепла 95/70 оС, фактический 95/70 оС, система теплоснабжения закрытая четырехтрубная, подпитка осуществляется в коллектор обратной сетевой воды котельной).

Котельные № 5, Арочник и СУ-951 (утвержденный температурный график отпуска тепла 95/70 оС, фактический 95/75 оС, система теплоснабжения закрытая четырехтрубная, подпитка осуществляется в коллектор обратной сетевой воды котельной).

Котельная СУ-78 (утвержденный температурный график отпуска тепла 95/70 оС, фактический 95/75 оС, система теплоснабжения закрытая двухтрубная только на отопление, подпитка осуществляется в коллектор обратной сетевой воды котельной).

Котельная КСАТ (утвержденный температурный график отпуска тепла 95/70 оС, фактический 95/75 оС, система теплоснабжения закрытая двухтрубная только на отопление, подпитка осуществляется в коллектор обратной сетевой воды котельной).

-Западная Сибирь»

Котельная БПО (утвержденный температурный график отпуска тепла 95/70 оС, фактический 95/70 оС, система теплоснабжения закрытая двухтрубная только на отопление, подпитка осуществляется в коллектор обратной сетевой воды котельной).

Котельная ВКГМ (утвержденный температурный график отпуска тепла 95/70 оС, фактический 95/70 оС, система теплоснабжения двухтрубная только на отопление, подпитка осуществляется в коллектор обратной сетевой воды котельной).

Котельная КНДСР (утвержденный температурный график отпуска тепла 95/70 оС, фактический 95/70 оС, система теплоснабжения закрытая двухтрубная только на отопление, подпитка осуществляется в коллектор обратной сетевой воды котельной).

Котельная ДЕ-25 (утвержденный температурный график отпуска тепла 110/70 оС, фактический 110/70 оС, система теплоснабжения закрытая двухтрубная только на отопление, подпитка осуществляется в коллектор обратной сетевой воды котельной).

Все котельные Теплосети» и -Западная Сибирь» оборудованы счетчиками топлива и приборами учета тепла, по которым ведется только технический учет.

Коммерческие приборы учета тепла установлены в многоквартирных жилых домах с тепловой нагрузкой более 0,2 Гкал/ч.

В соответствии с «Инвестиционной программой Теплосети» по реконструкции, модернизации и развитию системы теплоснабжения города Когалым на гг.» в 2012 г. в жилых домах правобережной части города запланирована установка узлов учета тепловой энергии в следующем количестве:

- 3-й микрорайон - 22;

- 10-й микрорайон – 20.

После этого будет установлено 20 узлов учета в 13-ом микрорайоне и 26 узлов учета – у прочих потребителей, финансируемых из бюджета.

В левобережной части города планируется установка 8 узлов учета тепловой энергии.

После проведенных мероприятий в городе будет достигнута 100% автоматизация ИТП.

Химводоподготовка подпиточной воды осуществляется на всех котельных кроме КСАТ. На котельных левобережной части города Теплосети» по причине отсутствия соответствующего оборудования не осуществляется умягчение воды.

В среднем по всем теплоисточникам города степень износа основного оборудования составляет около 67 %. Из-за износа котельного оборудования располагаемая тепловая мощность в городе на 85,4 Гкал/ч или 15 % меньше установленной.

Степень автоматизации котельных не соответствует современным требованиям.

В качестве резервного топлива на котельных Теплосети» предполагается использовать природный газ, однако так как новая автоматическая газораспределительная станция типа «Урожай-50» в настоящее время не введена в эксплуатацию, на котельных предусматривается только аварийное топливо - нефть.

Большинство тепловых сетей в городе проложено более 20 лет назад и находятся в плохом техническом состоянии. По состоянию на 2011 г. в городе проведена замена 24 % изношенных трубопроводов на новые в пенополиуретановой изоляции.

Потери тепловой энергии при транспортировке теплоносителя составляют в годовом разрезе от 12 % до 27 %, фактические тепловые потери превышают нормативные величины по некоторым котельным более чем на 30 %. Подробный анализ тепловых потерь приведен в книге 2.

Бесхозяйные сети в городе отсутствуют.

Обобщенная характеристика системы теплоснабжения г. Когалым приведена в таблице 2.3.

Таблица 2.3 - Обобщенная характеристика системы теплоснабжения г. Когалым

Теплоисточник	Данные по теплоисточнику
длина сетей, м	средний диаметр, м	материальная характеристика теплосетей, м2
Котельная № 5, Котельная Арочник, Котельная СУ-951	0,115	80 159	9 206
Котельная ПМК-177	0,098	36 812	3 613
Котельная СУ-78	0,115	4 324	499
Котельная КСАТ	0,118	3 812	449
Котельная БПО	0,115	5 063	581
Котельная ВКГМ	0,209	7 456	1 558
Котельная ДЕ-25	0,240	18 914	4 524
Котельная КНДСР	0,206	6 730	1 386
Объединенная ККЗ	0,176	97 956	17 282
Всего			39 098

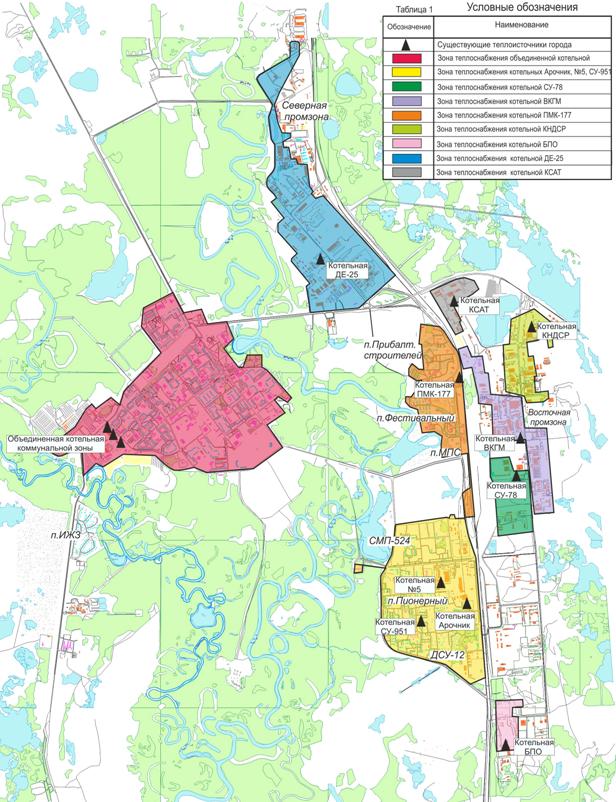

Существующие зоны действия систем теплоснабжения и источников тепловой энергии приведены на рисунке 2.2.

Рисунок Ошибка! Текст указанного стиля в документе отсутствует.2.2 – Существующие зоны действия источников тепла

Перечень централизованных теплоисточников города с указанием подключенных к ним потребителей представлено в таблице 2.4.

Таблица 2.4 – Перечень существующих централизованных теплоисточников города с указанием подключенных к ним потребителей

Наименование котельной	Потребители
Объединенная ККЗ	Жилищно-коммунальный сектор и промышленные предприятия правобережной части города
Арочник, СУ-951, № 5	Жилищно-коммунальный сектор и промышленные предприятия поселков Пионерный, ДСУ-12 и СМП-524
ПМК-177	Жилищно-коммунальный сектор поселков Фестивальный и ПМК-177
СУ-78	Общественные объекты Восточной промзоны
КСАТ	Промышленные предприятия и общественные объекты Восточной промзоны
ВКГМ	Промышленные предприятия Восточной промзоны
КНДСР	Промышленные предприятия Восточной промзоны
ДЕ-25	Промышленные предприятия Северной промзоны
БПО	Промышленные предприятия Восточной промзоны

На перспективу предусматривается:

- подключение тепловых нагрузок в сетевой воде новых жилищно-коммунальных и общественных потребителей к зонам теплоснабжения следующих котельных:

1) ККЗ – планируемых к строительству многоквартирных домов и общественных зданий в правобережной части города с тепловой нагрузкой в размере 25,8 Гкал/ч и 1,6 Гкал/ч соответственно;

2) котельных: № 5, Арочник и СУ-951 - планируемых к строительству малоэтажных многоквартирных домов в пос. Пионерный с тепловой нагрузкой в размере 6,3 Гкал/ч;

- объединение зон теплоснабжения котельных ВКГМ, СУ-78 и КНДСР (в дальнейшем называется Восточная зона теплоснабжения) с подключением к котельной ВКГМ;

- подключение удаленных потребителей котельной ПМК-177 с тепловой нагрузкой 0,1 Гкал/ч к новой отопительной котельной Арочник.

На рисунке 2.3 представлены зоны действия источников тепловой энергии на перспективу.

Рисунок 2Ошибка! Текст указанного стиля в документе отсутствует..3 - Зоны действия источников тепловой энергии на перспективу

в) Описание существующих и перспективных зоны действия индивидуальных источников тепловой энергии

Существующая малоэтажная индивидуальная застройка расположена в поселке за рекой Кирилл. В настоящее время для обеспечения ее тепловой нагрузки в сетевой воде в размере 0,72 Гкал/ч применяются ИТГ: газовые котлы.

В перспективе планируется строительство индивидуальных малоэтажных жилых домов по ул. Шмидта в правобережной части города с тепловой нагрузкой в размере 3,7 Гкал/ч и в левобережной части города на месте сносимых зданий в поселке СМП - 524 с тепловой нагрузкой в размере 2,1 Гкал/ч. Теплоснабжение планируемых к строительству индивидуальных малоэтажных жилых домов предусматривается от ИТГ.

Распределение тепловой нагрузки, обеспечиваемой в настоящее время и на перспективу от ИТГ, по районам города представлено в таблице 2.5.

Таблица 2.5 – Тепловая нагрузка города, обеспечиваемая от ИТГ

Наименование	Тепловая нагрузка потребителей ИТГ, Гкал/ч
2011 г.	2015 г.	2020 г.	2025 г.
всего	в том числе:	всего	в том числе:	всего	в том числе:	всего	в том числе:
отопление	вентиляция	горячее водоснабжение	отопление	вентиляция	горячее водоснабжение	отопление	вентиляция	горячее водоснабжение	отопление	вентиляция	горячее водоснабжение
Правобережная часть города, всего,	-	-	-	-	-	-	-	-	1,26	1,05	-	0,21	3,68	3,06	0,15	0,47
ИЖС по ул. Шмидта	-	-	-	-	-	-	-	-	1,26	1,05	-	0,21	3,68	3,06	0,15	0,47
в том числе:
- ЖКС	-	-	-	-	-	-	-	-	1,26	1,05	-	0,21	3,24	2,80	-	0,44
- общественные здания	-	-	-	-	-	-	-	-	-	-	-	-	0,44	0,26	0,15	0,03
Левобережная часть города, всего,									0,84	0,70	-	0,14	2,11	1,82	-	0,29
ИЖС на месте сносимого СМП-524	-	-	-	-	-	-	-	-	0,84	0,70	-	0,14	2,11	1,82	-	0,29
в том числе:
- ЖКС	-	-	-	-	-	-	-	-	0,84	0,70	-	0,14	2,11	1,82	-	0,29
Поселок за рекой Кирилл	0,72	0,62	-	0,10	0,72	0,62	-	0,10	0,72	0,62	-	0,10	0,72	0,62	-	0,10
в том числе:
- ЖКС	0,72	0,62	-	0,10	0,72	0,62	-	0,10	0,72	0,62	-	0,10	0,72	0,62	-	0,10
Всего по городу	0,72	0,62	-	0,10	0,72	0,62	-	0,10	2,82	2,37	-	0,45	6,51	5,50	0,15	0,86
в том числе:
- ЖКС	0,72	0,62	-	0,10	0,72	0,62	-	0,10					6,07	5,24	-	0,83
- общественные здания	-	-	-	-	-	-	-	-	5,66	-	-	-	0,44	0,26	0,15	0,03

г) Перспективные балансы тепловой мощности и тепловой нагрузки в перспективных зонах действия источников тепловой энергии
