Обновления за 2012 год (стр. 3 )

В панели доступны четыре раздела

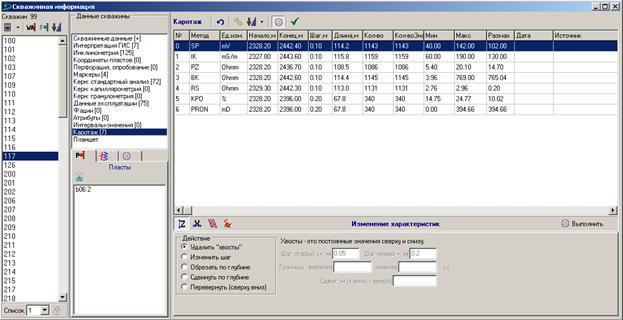

Изменение характеристик	В разделе можно осуществлять следующие действия: ·  Удалить "хвосты" ·  Изменить шаг ·  Обрезать по глубине ·  Сдвинуть по глубине ·  Перевернуть (сверху вниз)
Изменения значений	Изменить значения по условию... Удалить значения, похожие на Null Разворот (инверсия значений)
Исправление дрейфа	Для исправление дрейфа по активонй кривой необходимо задать верхний и нижний интервалы
Склейка	Для склейки задается две кривых. Склейка проводится в зависимости от вбранных настроек ·  Значения с главной кривой ·  Значения с присоединяемой кривой ·  Значения осредненные

11. Дочернее окно «Визуализация»

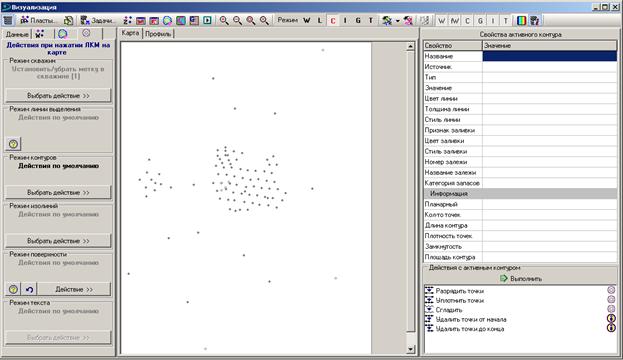

В окне «Визуализация» появилась возможность создавать списки контуров для упорядоченного хранения и загрузки.

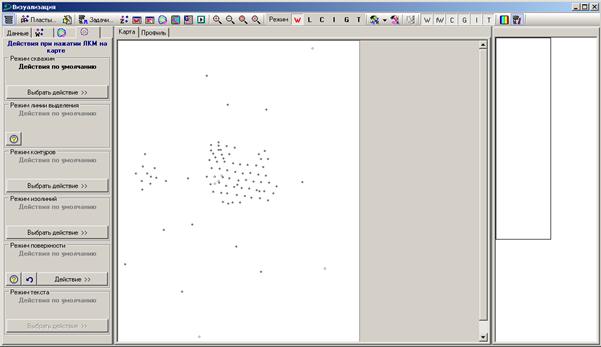

В менеджере объектов на вкладке «Действия» (кнопка ) появилась возможность выбора действия, которое будет осуществляться при нажатии ЛКМ на карте. Для выбора действия необходимо нажать на кнопку «Выбрать действие >>» и в появившемся окне выбрать действие и настройки.

Режим скважин	Действия по умолчанию Установить значение в скважине Z [1] Удалить значение в скважине Z [1] Установить/убрать метку в скважине [1] Установить класс в скважине по запросу... Установить класс в скважине [] Перенести ближайшую скважину Удалить ближайшую скважину Добавить фиктивную скважину (Alt+Shift+ЛКМ) Перенести ближайшую фиктивную скважину (Alt+Ctrl+ЛКМ) Удалить ближайшую фиктивную скважину (Alt+ПКМ) Изменить название фиктивной скважины (Alt+Shift+ПКМ) Установить значение фиктивной скважины (Alt+ЛКМ) Z [1] Удалить значение фиктивной скважины (Alt+ЛКМ) Z [1] Добавить скважину в профиль (Shift+ЛКМ) Удалить скважину из профиля (Ctrl+ЛКМ) Вставить скважину в профиль (Shift+Ctrl+ЛКМ) Выбрать ближайший профиль (Shift+ПКМ)
Режим линии выделения	-
Режим контуров	Действия по умолчанию Выделить ближайший контур Переместить ближайшую точку активного контура Начать новый контур Выделить / Соединить с ближайшим Переместить точки по границе области Удалить точки внутри области
Режим изолиний	Действия по умолчанию Удалить изолинию Сгладить изолинию Перевести в контур
Режим поверхностей	Действия по умолчанию Удалить значения в узле Сгладить значение в узле по ближайшим Установить значение в узле [0.0000] Установить значение в области [0.0000] Увеличить значения в области [0.0000] Уменьшить значения в области [0.0000] Увеличить значения в области в % [0.0000] Уменьшить значения в области в % [0.0000] Сгладить значение в области с помощью фильтра Установить значение в изолированной по контурам области...
Режим текста	Действия по умолчанию Выделить ближайший текст Редактировать ближайший текст Установить оформление Передвинуть ближайший текст Удалить ближайший текст Создать текст Добавить к выделению Убрать из выделения

При выборе режима карты, а из существует шесть, в правой части окна отображается информационная панель, в которой в зависимости от режима будет показана своя вкладка.

W	Режим работы со скважинами
L	Режим работы с линией выделения
C	Режим работы с контурами
I	Режим работы с изолиниями
G	Режим работы с поверхностью
T	Режим работы с текстом

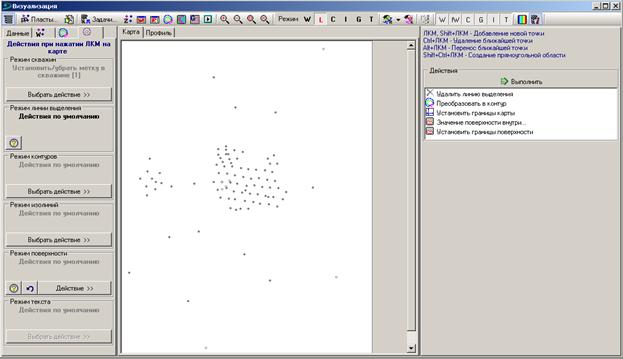

При режиме линии выделения на информационной вкладке появляется вспомогательная информация о сочетании клавиш.

Ниже расположено окно доступных действий.

Удалить линию выделения	Действие дублируется клавишей D
Преобразовать в контур	Действие дублируется клавишей N
Установить границы карты	Карта будет обрезана по границам линии выделения
Значение поверхности внутри...	При наличии поверхности карты внутри линии выделения будет установлено одно значение (по запросу)
Установить границы поверхности	При наличии поверхности карты ее границы (Xmin, Xmax, Ymin, Ymax) будут установлены в соответствии с границами линии выделения

При режиме контуров на информационной вкладке появляется вспомогательная информация о свойствах активного контура. Свойства активного контура можно менять, нажимая на соответствующую ячейку.

Ниже расположено окно доступных действий для активного контура.

Разрядить точки	Нажав на кнопку , можно установить плотность точек
Уплотнить точки	Нажав на кнопку , можно установить плотность точек
Сгладить	Нажав на кнопку , можно установить плотность точек
Удалить точки от начала	Нажав на кнопку , можно узнать сколько точек будет удалено
Удалить точки до конца	Нажав на кнопку , можно узнать сколько точек будет удалено

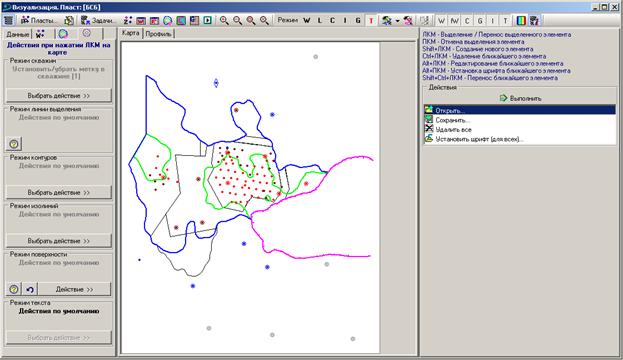

При режиме текста на информационной вкладке появляется вспомогательная информация о сочетании клавиш.

Ниже расположено окно доступных действий для активного контура.

Открыть…
Сохранить…
Удалить все
Установить шрифт

12. Модуль «Опции карты»

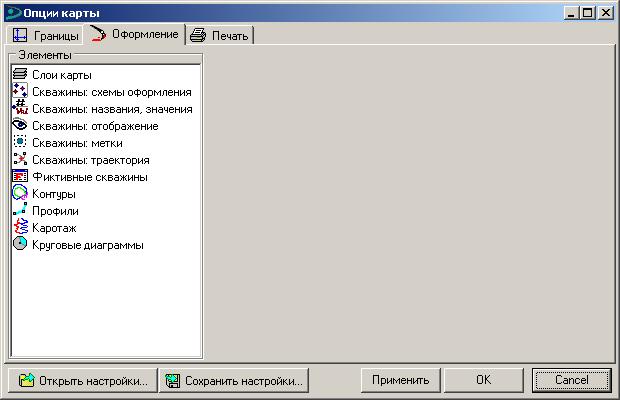

Модуль «Опции карты» переработан. Вкладка «Оформление» приобрела новый интерфейс.

Вкладка «Оформление» состоит из следующих разделов

Слои карты	Последовательность отображения слоев: 1.Заливка сетки 2.Изолинии сетки 3.Контуры 4.Скважины
Скважины: схемы оформления	Схемы офорьления скважин карты ·  Насыщение по данным ГИС ·  По классам ·  Цвета по значениям ·  Одинаково
Скважины: названия, значения	Отображение названий и значений скважин: Z1 / Z2 / Z3 Z4 / Z5 / Z6 Z7 / Z8 / Z9
Скважины: отображение	Отображение скважин в зависимости от типа: ·  Опорная ·  Параметрическая ·  Структурная ·  Поисковая ·  Разведочная ·  Эксплуатационная ·  Второй ствол ·  Водозаборная ·  Пилотный ствол ·  Горизонтальная ·  Скважины без интерпретации ГИС ·  Скважины без пласта ·  Скважины без значения Z1
Скважины: метки	Отображение меток на скважинах
Скважины: траектория	Отображение траекторий по скважинам
Фиктивные скважины	Отображение фиктивных скважин: цвета, значки, шрифты…
Контуры	Отображение контуров на карте: ·  Показывать номера залежей ·  Показывать метки на контурах-изолиниях ·  Показывать значение на внешних контурах нефтегазоносности
Профили	Отображение линий профилей на карте
Каротаж	Отображение кроатажа по скважинам на карте
Круговые диаграммы	Отображение круговых диаграмм по скважинам на карте. Для карт разработки

13. Модуль «Скважины карты»

Вданном модуле переработан раздел «Метки» и «Снятие значений с сетки».

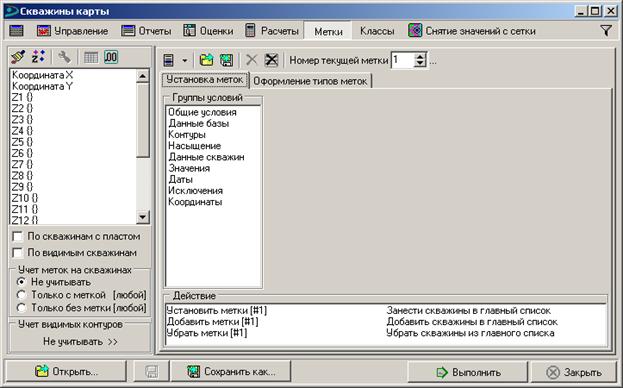

Расширена фунциональность установки меток, они могут устанавливаться через раздел «Метки». Все условия теперь разбиты на группы. Внутри каждой группы имеются свои настройки.

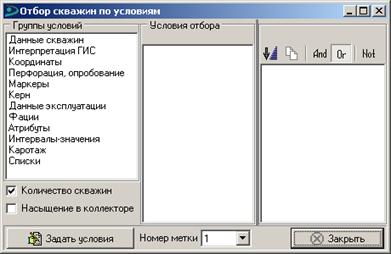

Кроме того, метки на скважины карты можно устанавливать с помощью отбора скважин по условию. Для этого выбирается меню «Поиск \ Отбор скважин по условию…».

В данном окне выбирается группа условий, заптем условий отбора. При выделении конретного условия, на скважинах устанавливаются метки заданного номера от 1 до 8.

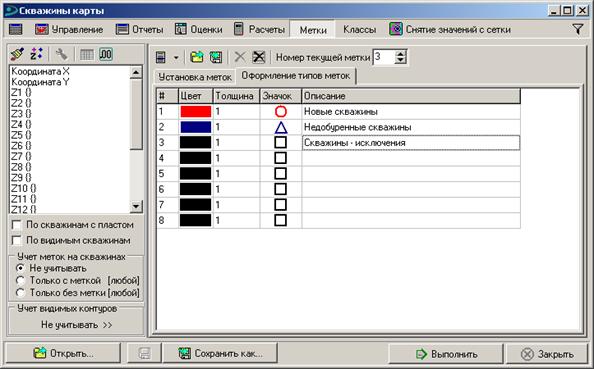

Каждый тип метки может иметь свое оформление и описание. Сохраняются метки в структуру пласта и затем могут бвть открыты двойным щелчком ЛКМ в поле «Данные пласта».

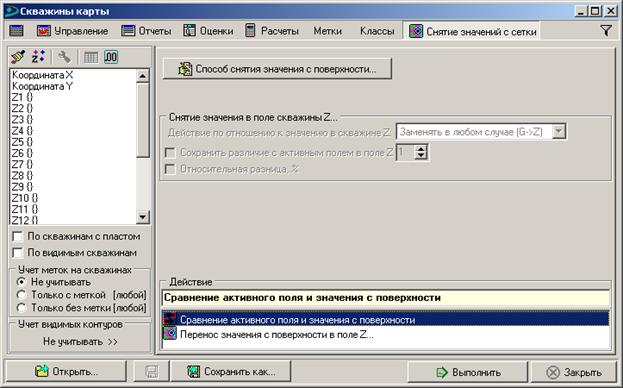

Раздел «Снятие значений с сетки» позволяет проводить следующие операции:

·  Сравнение активного поля и значения поверхности…

·  Перенос значения с поверхности в поле Z…(каждый раз при выборе данного пункта будет пояляться запрос на ввод номера аоля от 1 до 20, в кторое будет переноситься значение с поверхности карты).

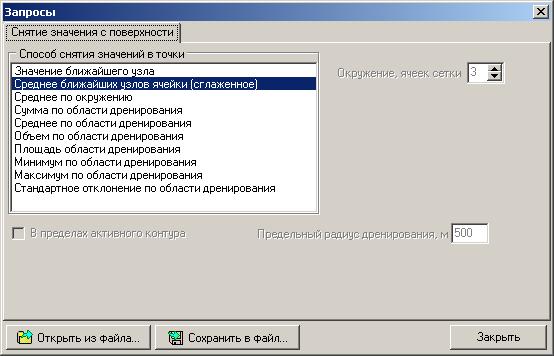

Значение с поверхности в точке скважины может сниматься несколькими способами. Для выбора способа нужно нажать кнопку «Способ снятия значения с поверхности…».

14. Модуль «Работа с фиктивными скважинами карты»

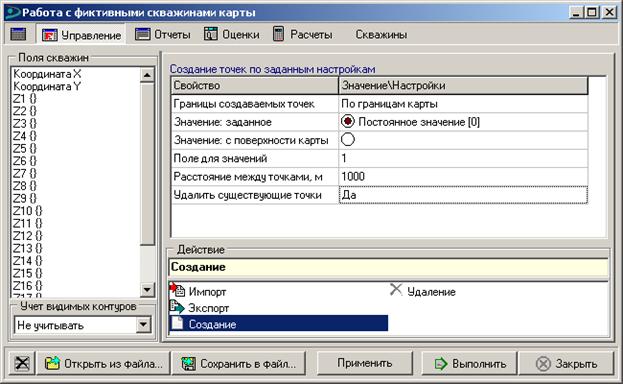

В данном модуле появилась возможность генерировать фиктивные точки карты по заданным характеристикам.

Границы создаваемых точек:

·  По границам карты,

·  По выделенному контуру,

·  По поверхности карты.

Значение: заданное:

·  Постоянное значение,

·  Арифметическая прогрессия,

·  Равномерное распределение,

·  Нормальное распределение,

·  Заданное распределение.

Значение: с поверхности карты:

·  Значение ближайшего узла

·  Среднее ближайших узлов ячейки (сглаженное)

·  Среднее по окружению

·  Сумма по области дренирования

·  Среднее по области дренирования

·  Объем по области дренирования

·  Площадь области дренирования

·  Минимум по области дренирования

·  Максимум по области дренирования

·  Стандартное отклонение по области дренирования

Поле для значений: Z1…Z20.

Расстояние между точками: в метрах.

Удалить существующие точки: да, нет.

15. Модуль «Работа с контурами карты»

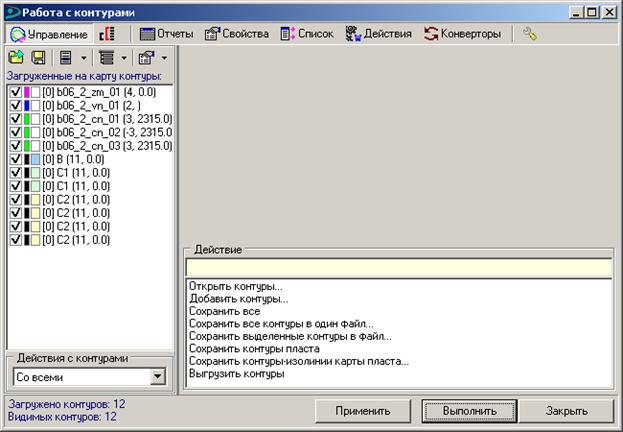

Модуль «Работа с контурами карты» усовершенствован в разделе «Управление».

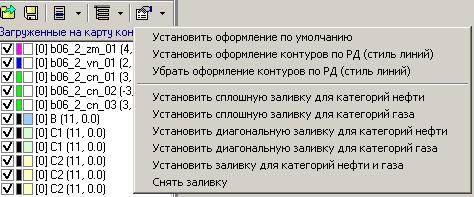

Кроме того, появились дополнительные возможности по оформлению контуров нефтеносности и газоносности, а также контуров категрий нефти и газа.

При оформлении контуром в соответствии с РД в случае, когда контуры газоносности совпадают с конурами разломов или контурами отсутствия коллекторов, эти части контура автоматически отсекаются (не отображаются). При этом сами контуры остаются замкнутыми. Замкнутые контуры предпочтительнее иметь для проведения расчетов.

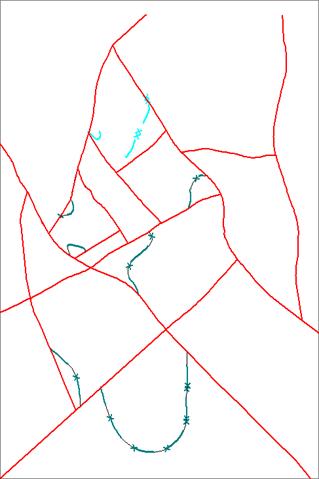

Как отображались контуры раньше

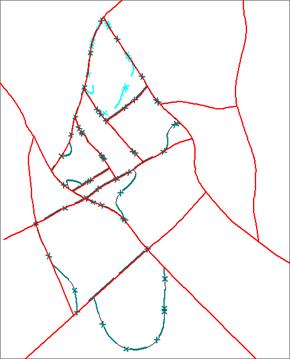

Как отображаются контуры сейчас

16. Модуль «Создание поверхности»

Модуль «Задачи для карты» доступен из меню «Карта / Создать поверхность…».

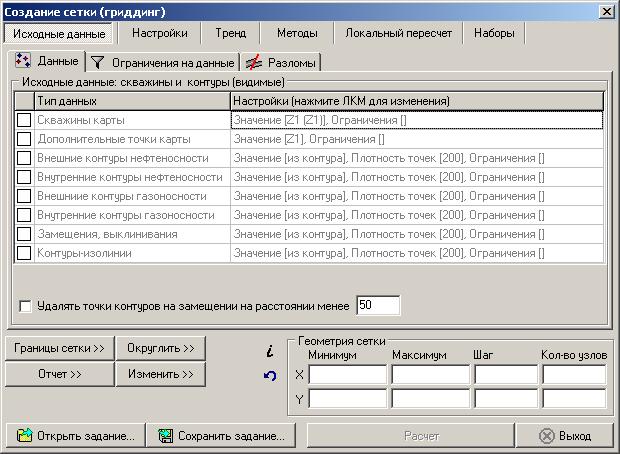

В данном модуле изменились принципы задания геометрии сетки. Теперь пр задании геометрии сетки по исходным данным, проводится анализ количества исходных данных и их размещения по площади. В соответствии с этим задается шаг по X и по Y.

Данные для картопостроения задаются по другому. Для учета данных в картопостроении необходимо поставить галочку в соответствующей строке. Для задания значений определенного типа необходимо щелкнуть ЛКМ в столбце «Настройки».

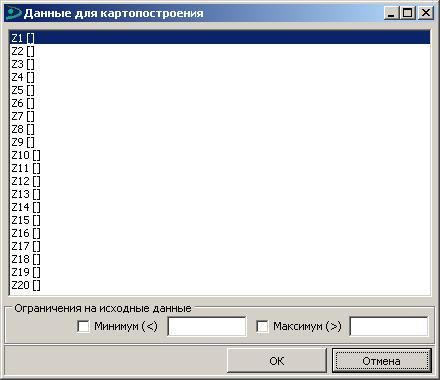

При задании скважинных данных открывается окно, позволяющее выбрать и задать поле скважины и ограничение на данные.

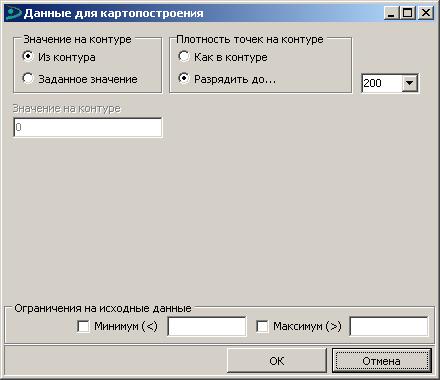

При задании данных по контурам открывается окно, позволяющее выбрать и задать значение на контуре, плотность точек и ограничение на данные.

Ограничение на данные можно устанавливать для каждого типа исходных данных независимо.

17. Модуль «Задачи для карты»

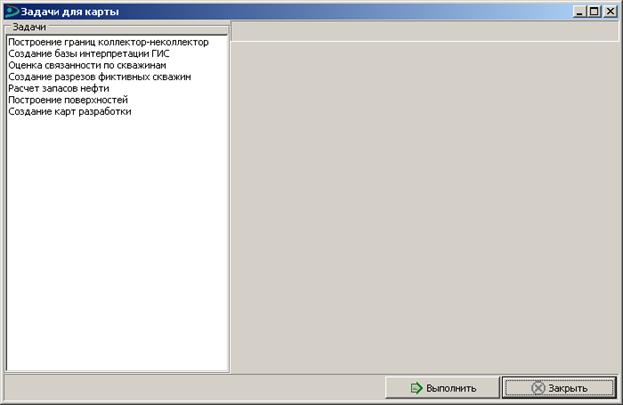

Модуль «Задачи для карты» доступен из меню «Карта / Задачи».

Модуль состоит из следующих разделов.

Построение границ коллектор-неколлектор	Предложено три модели построения границ: 1. По середине расстояния между скважинами коллектора и неколлектора, 2. По интерполяции между скважинами коллектора и неколлектора, 3. По интерполяции толщин коллектора в скважинах
Создание базы интерпретации ГИС	По данным из полей скважин (Z1…Z20) можно создать простейшую грубую базу интерпретации ГИС. Задается кровля пласта, подошва пласта, толщина коллектора пласта
Оценка связанности по скважинам	Построение карты коэффициента связанности, основанного на степени схожести распределения коллектора по разрезу в ближайших скважинах
Создание разрезов фиктивных скважин	Сохздание синтерических скважин с заданными характеристиками, снятыми с поверхностей: Кровля пласта, Подошва пласта, Кровля коллектора пласта, Подошва коллектора пласта, Толщина коллектора, Нефтенасыщенная толщина, Газонасыщенная толщина
Расчет запасов нефти	Подсчет запасов нефти по различным условиям
Построение поверхностей	Согласованное построение поверхностей пласта
Создание карт разработки	Создание карт разработки по накопленным или текущим отборам

Данный модуль в дальнейшем будет дополняться и расширяться в соответствии с концепцией развития настоящего программного продукта.

18. Модуль «Управление картами»

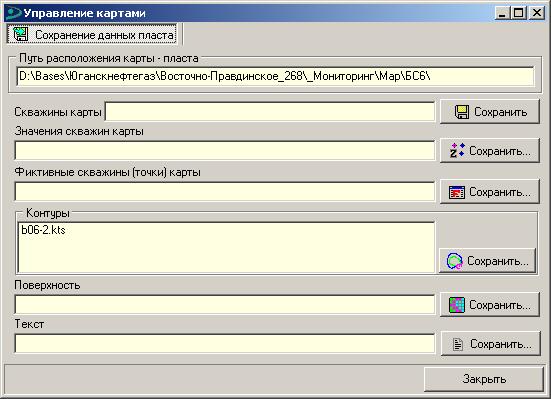

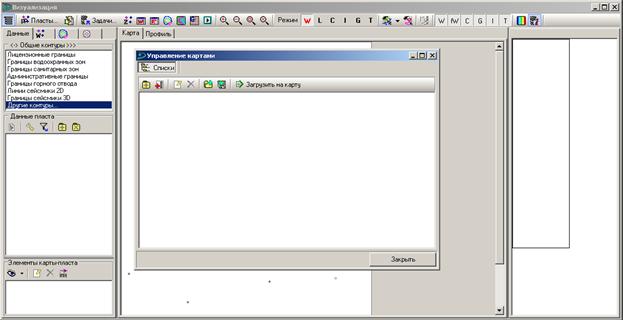

Для сохранения данных пласта предусмотрен новый модуль «Управление картами». Вызывается из меню «Карта \ Сохранить данные карты…». В данном модуле предусмотрено сохранение следующих данных карты.

Скважины карты	Сохраняются в предустановленный файл, которой не может быть изменен пользователем
Значения скважин карты	Сохраняются в свой файл
Фиктивные скважины карты	Сохраняются в свой файл
Контуры	Контуры сохраняются в свои файлы
Поверхность	Поверхность сохраняется в выбранный пользователем файл
Текст	Текст сохраняется в выбранный пользователем файл

19. Модуль «Работа с текстом»

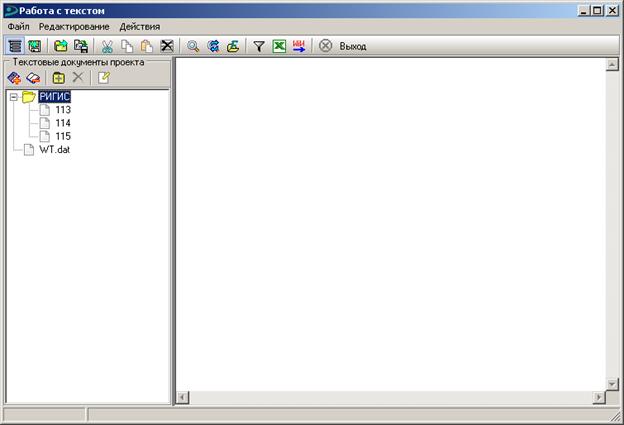

В модуле работы с текстом появилась возможность создавать папки для того, чтобы упорядочить текстовые документы проекта.

Данное окно также может рассматриваться как простой редактор текстовых файлов, которые можно открывать, редактировать и сохранять в текстовые файлы.

Данные редактора можно копировать в буфер, вставлять текст из буфера обмена, проводить стандартные процедуры поиска и замены, а также менять шрифт. Вс эти действия собраны в меню «Редактирование».

Окно работы с текстовыми документами служит также как порт вывода информации о результатах некоторых проведенных действий в проекте.

В меню «Действия» собраны инструменты, позволяющие расширить стандартные функции обработки текстовых документов.

К ним относятся:

·  Передать текст в книгу MS Excel

·  Перевести выделенный текст в WIN-кодировку

·  Перевести выделенный текст в прописные символы

·  Удалить пустые строки

·  Удалить/Оставить строки по условиям...

·  Удалить лишние пробелы…

·  Множественный поиск и замена...

·  Отобрать неповторяющиеся строки

·  Поменять разделители столбцов

·  Сгенерировать последовательность чисел…

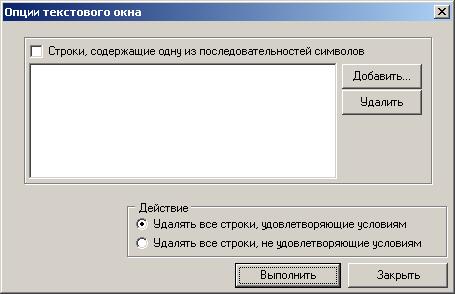

При выборе меню «Действия / Оставить строки по условиям...» появляется диалоговое окно «Опции текстового окна», в котором можно задать строки, подлежащие отбору.

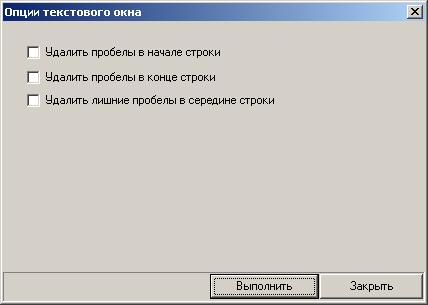

При выборе меню «Действия / Удалить лишние пробелы…» появляется диалоговое окно «Опции текстового окна», в котором можно задать условия для удаления лишних пробелов.

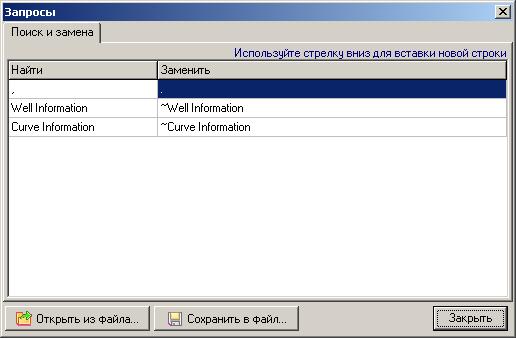

При выборе меню «Действия / Множественный поиск и замена...» появляется диалоговое окно «Запросы / Поиск и замена», в котором можно задать несколько сочетаний символов, подлежащих замене.

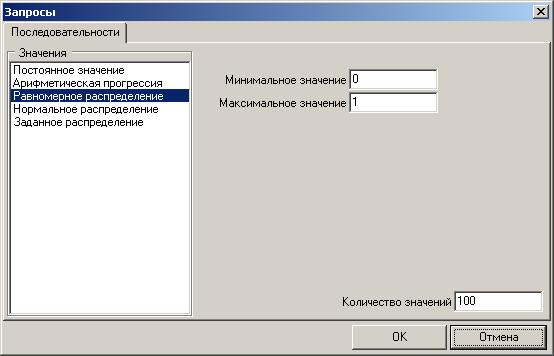

При выборе меню «Действия / Сгенерировать последовательность чисел…» появляется диалоговое окно «Запросы / Последовательности», в котором можно задать последовательность и количество значений для генерации.

20. Модуль «Сравнение значений»

Данный модуль может использоваться как порт для вывода результатов сравнения занчения в скважинах и по поверхности.

Модуль состоит из следующих элементов:

Панель управляющих элементов	Состоит из следующих разделов: Управление, Фильтр, Статистика, Распределения, Метки
Таблица значений	Таблица с данными сравнения
Графики	Графическое представление результатов сравнениея

В разделе «Управление» можно сохранять и открывать результаты сравнения.

В разделе «Фильтр» можно устанавливать фильтр для данных с заданным различием. Элементы, попавшие в фильтр отображаются красным цветом в таблице и желтым цветом на графике «Кросс-плот».

В разделе «Статистика» можно рассчитать статистические показатели по таблице сравнения (Разница, абс, Разница, отн., Значение1, Значение2).

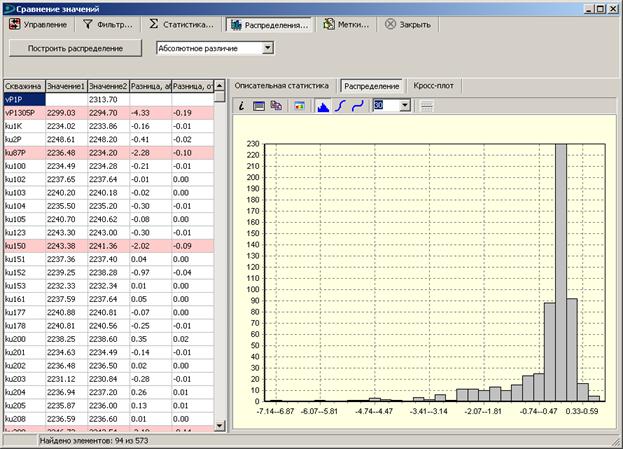

В разделе «Распределение» можно построить гистограмму абсолютного или относительного различия.

В разделе «Метки» можно установить метки в скважины карты

·  по фильтру,

·  есть значение1, но нет значения2,

·  есть значение2, но нет значения1.

21. Модуль «Работа со списками»

Модуль «Работа со списками» открывается из меню «Инструменты / Работа со списками».

В настоящем модуле появилась возможность создавать папки для хранения списков. Это актуально в случае, когда имеется множество списков, которые можно сгуппировать в папки по пластам, по наличию данных и так далее.

	Создать новый пустой список. Необходимо задать название файла.
	Передать текущий список в список А для проведения действий
	Передать текущий список в список В для проведения действий
	Скопировать текущий список в буфер обмена
	Вставить содержимое буфера в текущий список
	Переключатель редактирования списка
	Сохранение текущего списка
	Получение информации о текущем списке

Для управления папками и подпапками списков служит окно «Список файлов – списков проекта», расположенное в левой части. В данном окне отображается структура папок в виде дерева. Здесь можно проводить следующие действия.

	Свернуть все папки
	Развернуть все папки
	Создать новую папку
	Удалить выделенные элементы
	Редактировать название текущей папки или файла списка

22. Модуль «Привязка контуров»

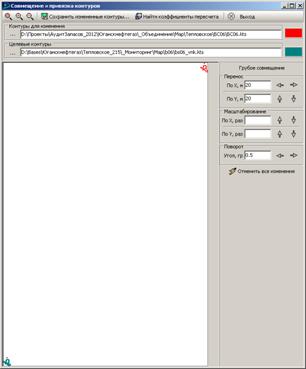

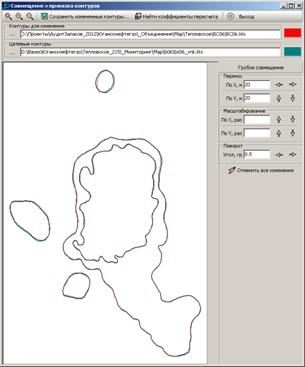

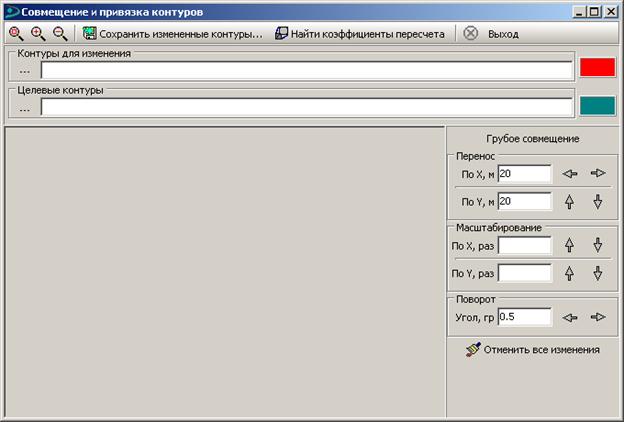

При выборе меню «Инструменты \ Привязка контуров» появится модуль «Привязка контуров». В данном модуле можно находить преобразование координат для пересчета данныхиз одной системы координат в другую. Преобразование находится методом совмещения контуров.

Если имеется два нобора контуров в разных системах координат, можно их загрузить в поля «Контуры для изменения» и «Целевые контуры». Дя загрузки контуров необходимо нажать кнопки …, расположенные слева.

Контуры для изменения по умолчанию отображаются красным цветом, а целевые контуры – зеленым. При необходимости цвета можно менять (кнопки задания цветов справа).

Для начального совмещения необходимо нажать на кнопку «Грубое совмещение».

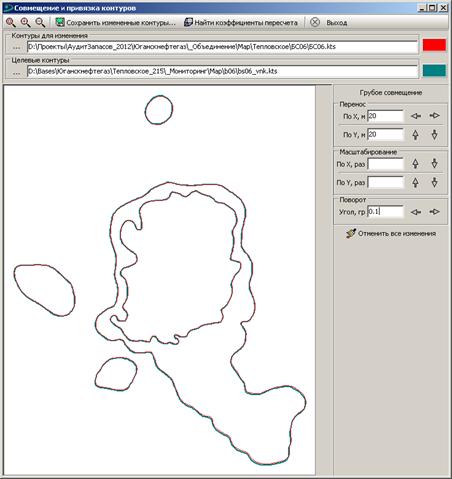

На рисунке показаны контуры до нажатия кнопки «Грубое совмещение» (слева) и после нажатия.

После грубого совмещения можно проводить более точное совмещение:

·  Перенос (вправо, влево, вверх, вниз). Величину переноса можно задавать в соответствующих полях.

·  Масштабирование (по X и по Y).

·  Поворот (вправо и влево).

Чтобы отменить все изменения координат, нужно нажать кнопку «Отменить все изменения». После этого координаты контуров для изменения будут приведены в состояние на момент загрузки из KTS-файла.

После совмещения контуры можно сохранить (кнопка «Сохранить измененные контуры…»).

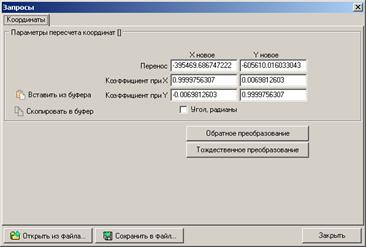

Чтобы посмотеть коэффициенты пересчета, нужно нажать кнопу «Найти коэффициенты пересчета»).

23. Модуль «Вероятностное моделирование запасов»

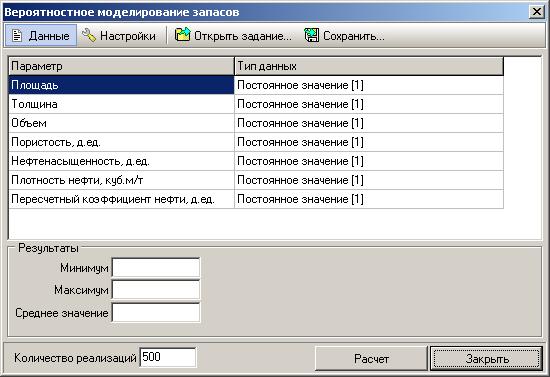

При выборе меню «Инструменты \ Вероятностное моделирование запасов» появится модуль «Вероятностное моделирование запасов». В данном модуле можно проводить расчет запасов методом Монте-Карло.

Каждый подсчетный параметр можно моделировать одним из следующих методов.

Постоянное значение	Задается одно постоянное значение, которое бкдет использоваться во всех реализациях
Арифметическая прогрессия	Задается начальное значение и шаг. В каждой реализации будет использоваться значение отличающееся от предыдущего на постоянную величину (шаг)
Равномерное распределение	Задается минимальное и максимальное значения
Нормальное распределение	Задается среднее значение и стандартное отклонение. Также при необходимости задается минимальное и максимальное значения

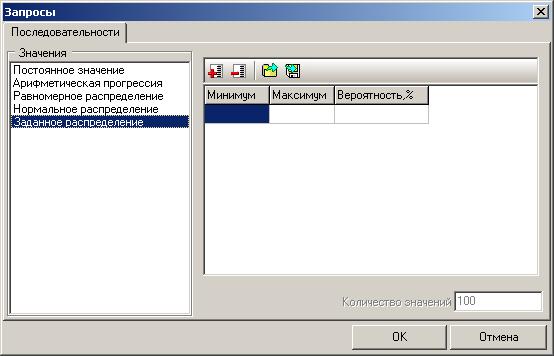

Заданное распределение	Распределдение задается пользователем в виде таблицы Минимум-Максимум-Вероятность. Количество строк таблицы неограничено. Интервалы минимум-максимум не должны пересекаться и возрастать.

После задания всех входных данных, задается количество реализаций и нажимается кнопка «Расчет». На выходе пользователь получает таблицу всех просчитанных реализаций.
