Разработка альбома конструктивных решений входных узлов жилых и общественных зданий
,
, научный руководитель, кандидат техн. наук, доцент
Вологодский государственный технический университет
г. Вологда
В настоящее время всё большее распространение получают входные узлы, которые имеют архитектурную привлекательность и подчеркивают архитектурный облик здания. Они придают любому зданию деловой и современный вид. В связи с индивидуальностью проектных разработок и невозможностью использования типовых решений входных узлов бывает сложно оценить экономичность принятого варианта конструктивного решения на стадии проектирования. Представляемая работа состоит в разработке альбома конструктивных решений входных узлов, который могут использовать проектировщики, застройщики и работники жилищно-коммунального хозяйства как при новом строительстве, так и при капитальном ремонте и реконструкции зданий.
Актуальность работы заключается в разработке конструктивных решений входных узлов, призванных улучшить облик здания, защищать людей от атмосферных осадков и падения сосулек с крыш зимой, но при этом имеющих минимальные затраты на устройство.
На данный момент создан альбом конструктивных решений входных узлов жилых и общественных зданий, который включает 10 вариантов (см. рис.1). На каждый из них разработаны рабочие чертежи. Основное преимущество представленных вариантов входных узлов состоит в том, что они запроектированы с учетом сортамента профилей, выпускаемых предприятиями Вологодской области ( в г. Череповец и СКДМ в г. Вологда).
Особенностью расчета входного узла является расчет несущих конструкций на снеговую нагрузку. Так как имеется перепад высот между основным зданием и входным узлом, то в месте примыкания последнего к стене здания наблюдается повышенное значение снеговой нагрузки, так называемый «снеговой мешок». Поэтому расчет несущих элементов входного узла необходимо выполнять с учетом коэффициента перехода от веса снегового покрова земли к снеговой нагрузке на покрытие (коэффициента µ), рассчитанного по [2] для зданий с перепадом высот.

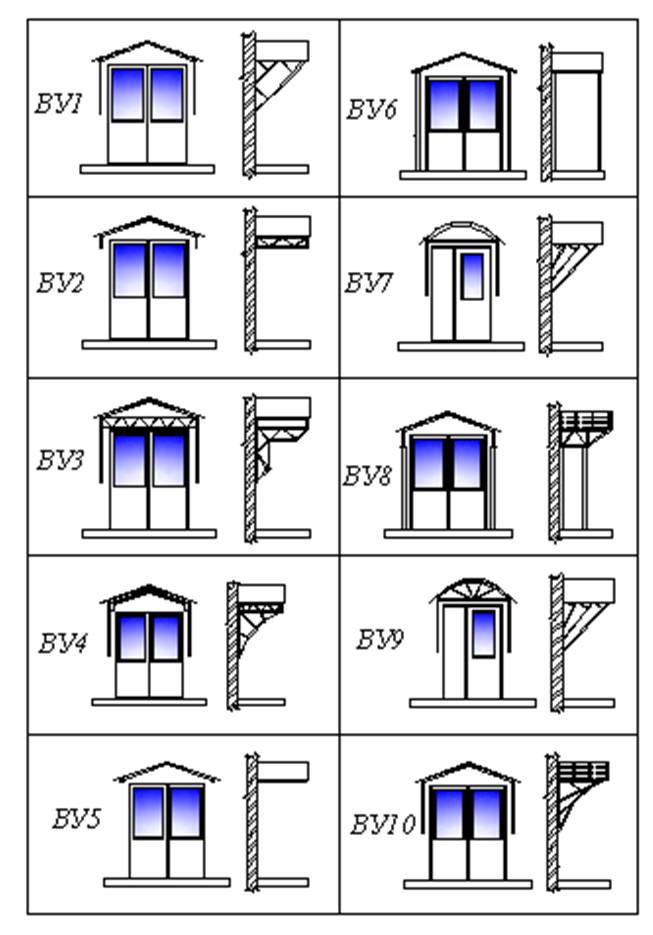

Рис 1.Варианты конструктивных решений входных узлов.
При проектировании входных узлов используются два вида профилей: квадратные трубы и профили сплошного сечения. Основная задача заключается в определении минимального по капитальным затратам варианта входного узла. Несущим элементом входных узлов являются треугольные арки, сечения которых выполнены из квадратных труб по ТУ 04, выпускаемых и СКДМ. Сверху по несущим элементам (аркам) укладываются прогоны, которые выполняются в виде балок или ферм с параллельными поясами из аналогичных профилей. Арки опираются на консольные фермы, которые играют одновременно роль несущих и декоративных элементов.
При сравнении вариантов конструктивных решений более экономичными получились входные узлы с использованием квадратных труб, а с точки зрения архитектурной выразительности эстетичнее смотрятся несущие конструкции входных узлов, выполненные из сплошного квадратного профиля с меньшими размерами сечения.
Использование квадратных труб в несущих конструкциях входных узлов позволит расширить область применения их, тем более, что планирует увеличить выпуск этих профилей в связи с вводом нового цеха в пос. Шексна Вологодской области.
Альбом конструктивных решений поможет заказчику выбрать приемлемый тип входного узла, исходя из архитектурной выразительности последнего, образа который он придаст зданию, а также финансовых возможностей заказчика.
