Климатическая камера (стр. 2 )

Индикация работы ТЭНа расположена на корпусе твердотельного реле, если светодиод горит - на ТЭН подается напряжение.

Светодиод СД1 нормальную работу сигнализирует свечением. При возникновении аварийной ситуации, либо при сбое контроллера он мигает.

Назначение других элементов электрической системы управления понятно из принципиальной схемы (приложение 2) и фотографии рис. 2. Каждая электрическая цепь камеры защищена автоматическим выключателем.

Внутри силового шкафа также расположен «пожарный датчик» - капиллярное термореле, который блокирует работу схемы (выключает входной пускатель) при достижении критической температуры.

4.3.2. На передней панели силового шкафа размещены следующие органы управления: Пульт с ЖКИ индикатором и клавиатурой (Далее «Пульт»), кнопки «Пуск/Останов», «Сброс», «Свет», Программа», индикаторы: «Авария», светодиоды «Режим», «Авария контроллера», переключатель «Мощность».

Внешний вид передней панели силового шкафа представлен на рис 3. Информация на ЖКИ Пульта представляется в виде экранов (рис. 4).

СД1

Конденсатор вентилятор обдува

Пожарный датчик



Общий МП

МП компрессор 1к-да

МП компрессора 2к-да

Трансформатор освещения

Автомат ТЭН

Пульт управления

Автомат цепи приборов

Блок коммутации

Общий автомат

Блок питания контроллера

МС-8 (крышка снята)

Автомат цепи байпассирования	Автомат компрессора 1к-да	Автомат компрессора 2 к-да

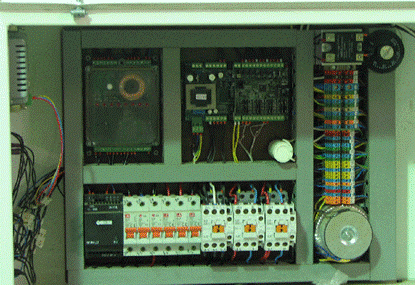

Рис. 2. Общий вид электронной схемы управления камерой

Пульт (рис. 3) выполняет функцию отображения и ввода измерительной, технологической информации необходимой для работы камеры, так же содержит справочную информации. Оператор с помощью ЖКИ и клавиатуры имеет возможность программировать работу камеры, проверять состояние и работоспособность систем камеры. Пульт сенсорный, т. е нажатие редактируемого поля вызывает соответствующую функцию : переход к следующему экрану, переход в меню, включение режима редактирования поля и т. п.

Информация в Пульте хранится в заданном порядке в виде отдельных форм (экранов). Экраны объединены в разделы (табл. 4). Для перехода в необходимый раздел достаточно в «Оглавлении» выбрать соответствующий раздел и нажать его.

На каждом экране расположены поля с цифровыми значениями, текстами и графическими символами. Поля могут быть редактируемыми и индикаторными. В редактируемые поля вводятся значения соответствующих переменных и констант.

Все экраны равнозначны, но для удобства пользования один из них, содержащий наиболее важную и полную информацию, выделен. Он называется главным. Система навигации организована таким образом, что при нажатии кнопки М осуществляется переход с любого экрана в МЕНЮ. Краткая характеристика разделов меню приведена в таблице 4.

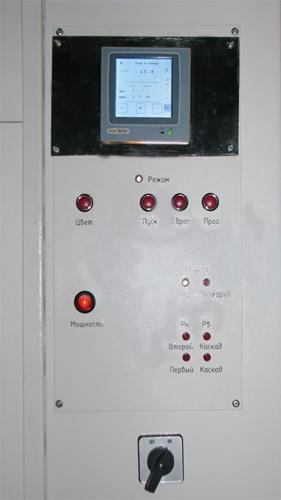

Кнопки Мошность   Незадействована   Рис. 3. Внешний вид передней панели силового шкафа

Пульт контроллера     Кнопки управления   Индикатор сетевого обмена   Индикатор «Режим»   Авария контроллера перегрев   Сеть   Кнопки управления

На каждом экране расположены поля с цифровыми значениями, текстами и графическими символами. Поля могут быть редактируемыми и индикаторными.

В редактируемые поля вводятся значения соответствующих переменных и констант. Функциональные кнопки в правом столбике экрана ввода информации позволяют сохранять, редактировать и выходить без сохранения из режима редактирования.

ВНИМАНИЕ! Необходимо учитывать, что скорость обработки Пультом информации не менее 0,5 сек, ввиду этого нажатие кнопки должно быть длительным, около 1 секунды. Слишком быстрое и многократное нажатие кнопок может привести к сбою и некорректной работе Пульта Управления.

А) В)

Рис 4

Основное меню и экран ввода цифровой информации

Таблица 4. Краткое описание опций меню.

Опция	Описание
Индикация	Главный экран и экраны контроля шагов программы
Ввод	Ввод параметра Туст (ручной режим)
Программа	Ввод всех параметров программы испытаний
Доп устройства	Незадействована
Метрология	Введение поправок в показание датчика
Сервис	Вспомогательные функции, без консультации с заводом изготовителем редактировать запрещено
Авария	Сообщает зафиксированные причины АВАРИИ.

На главном экране размещена измерительная и вспомогательная информация, отображающая в каком режиме работает камера, какое устройство подключено, задействованы кнопки для управления дополнительными функциями. Назначение символов приведено в таблице 5.

На рисунке 4 представлен экран ввода информации в редактируемое поле. Ввод информации осуществляется при помощи цифровой клавиатуры. Кнопка «ESC» служит для отмены предыдущей команды. ENT - ввод, DEL – удаления, CLR – очистка.

Табл. 5

Информационные символы,

используемые для индикации

Индикатор режима работы камеры (работа)     Тип работы камеры (программа)     Редактируемое поле Переход к следующему экрану   Индикатор ТЭНа     Рис. 5 Главный экран Редактируемое поле   Переход в основное меню   Индикатор режима работы камеры (работа)   Рис. 6 Внешний вид экрана ввод	Символ	Назначение	Примечание
		Режим «Работа»
		Режим «Стоп»
		Режим «Пауза»
		Режим «Авария»
		Программный тип работы
		Работа по уставке
		Работа «ТЭНа»
		Работа основного дросселя
		Работа линии бапасирования
		Включение компрессора каскада1
		Включение компрессора каскадама)

4.4.  Описание холодильного агрегата.

Холодильный агрегат выполнен в виде отдельного блока, размещенного в нижней части камеры. Он представляет собой двухкаскадную холодильную машину. Первый каскад (фреон R404А) выполняет функцию предохлаждения и обеспечивает охлаждение теплообменника, второй каскад (фреон R23) работает на охладитель (испаритель) расположенный в рабочей камере, а теплообменник для него является конденсатором. Масло в компрессорах обоих каскадов синтетическое *SE32 (BITZER). В схему включены конденсаторы, маслоотделитель, отделитель жидкости, датчики давления, фильтры-осушители, терморегулирующий вентиль.

4.5.  Режим работы камеры.

Под режимом понимается устойчивое состояние системы управления камерой. Перевод камеры из одного режима в другой осуществляется при помощи органов управления. В режимы «Авария» и «Стоп» камера переходит автоматически.

Камера имеет следующие режимы:

4.5.1. «Работа» - осуществляется измерение и регулирование температуры.

При этом камера может работать по заданной программе испытаний – программный тип работы (для камер с БПТИ), либо поддерживать заданную температуру - постоянный тип работы.

4.5.2. «Останов» - остановка выполнения программы испытаний (программный тип).

Управляющие импульсы к исполнительным устройствам не поступают, счетчики времени шагов (не текущего времени), циклов остановлены, но измерение значения температуры осуществляется. Если камера работает не по программе, а в постоянном типе, режим останов отсутствует (камера сразу переходит в режим «Стоп»).

4.5.3. «Стоп» - измерение температуры осуществляется, счетчики времени и шагов программы в состоянии «0». Этот режим возникает после завершения программы испытаний (выполнения условий последнего шага последнего цикла), либо после команды «Сброс».

4.5.4. «Наладка» - режим возникает при выключении кнопки «Мощность». (Рис. 3)

Исполнительные устройства обесточиваются. Манипуляции с контроллером: программирование, нажатие кнопок «Пуск/Останов», «Сброс» не оказывают влияния на исполнительные устройства, но контроллер меняет режим работы. В этом режиме работы камеры удобнее всего осуществлять программирование.

4.5.5. «Авария» - приостанавливается либо прерывается работа камеры.

Сообщение об аварии поступает от светодиода «Авария» (Рис.3) либо неоновых ламп. (А1 - А11). Аварии могут быть критическими – в этом случае работа камеры немедленно прерывается и некритическими, например, временное повышение давления в одном из каскадов холодильного агрегата. В этом случае блокируется работа компрессора, а не всей камеры. При восстановлении нормального давления работа продолжается.

4.5.6. «Перезагрузка алгоритма и самотестирование контроллера» - осуществляется при каждом включении камеры. При сбое в работе, для аппаратной перезагрузки контроллера достаточно выключить и включить камеру. Этот режим индицируется миганием СД1 на корпусе контроллера.

4.6.  Камеры, имеют два типа работы. Выбор необходимого типа осуществляется в режиме «Стоп».

Для включения «Программного» типа работы (активизации БПТИ) необходимо нажать кнопку «Программа», затем «Пуск/Останов» - камера начнет реализовывать записанную в память программу. Кнопка «Программа» расположена на передней панели силового шкафа.

В том случае, если после включения будет нажата только кнопка «Пуск/Останов» (БПТИ не активируется) камера включится на «Постоянный» тип работы. Отключение «Программного» типа работы осуществляется по команде «Сброс». После включения питания камера автоматически переходит в «Постоянный» тип работы, т. е. для работы по программе БПТИ необходимо активизировать.

В процессе работы по «Программному» типу контроллер осуществляет контроль и индикацию следующей информации: текущий шаг, текущий цикл, время, прошедшее с начала текущего шага и время, прошедшее с начала текущего цикла.

4.7.  Сигналы светодиода «Режим».

Информация о режиме работы камеры представлена на индикаторе пульта (рис. 5). С целью, повышения наглядности режим камеры дублируется светодиодом зеленого цвета «Режим», расположенным на передней панели.

4.7.1. Сигналы светодиода «Режим» при ПРОГРАММНОМ типе работы.

В режиме «Работа» светодиод «Режим» мигает часто (выполняется алгоритм температурных испытаний). В режиме «Останов» светодиод «Режим» мигает редко. Измерение параметров рабочей камеры продолжается. Контроллер может быть вновь запущен на выполнение программы испытаний нажатием кнопки «Пуск/Останов». Кнопка «Сброс» осуществляет остановку алгоритма и сброс счетчиков (времени шага и количества циклов) светодиод «Режим» не светится.

4.7.2. Сигналы светодиода «Режим» при ПОСТОЯННОМ типе работы. В том случае, если камера работает на поддержание одной температуры («Постоянный» тип), при нажатии «Пуск/Останов» включается режим «Работа». Светодиод «Режим» светится постоянно. При повторном нажатии «Пуск/Останов» или нажатии «Сброс» камера переходит в режим «Стоп». Светодиод «Режим» не светится.

4.8. Аварийная сигнализация.

У камеры несколько типов сигнализаторов аварийной ситуации: индикатор аварийных ситуаций, фиксируемых контроллером - «Авария», аппаратные аварии контроллера - СД1, аварийные ситуации фиксируемые внешними устройствами – неоновые лампы А1 … А11.

4.8.1. Аварийные ситуации, фиксируемые контроллером: обрыв датчиков температуры камеры, теплообменника, отсутствие охлаждающей воды (если камера имеет водяное охлаждение) и т. п. При возникновении сигнала «Авария». Светодиод «Авария» светится на панели управления. На период действия сигнала авария, исполнительные устройства отключаются. После устранения аварийной ситуации (например, восстановлена связь с датчиком) работа контроллера продолжается.

Если контроллер в состоянии авария находится более 180 секунд, то контроллер переводит камеру в режим «Стоп». В том случае, если включение и выключение сигнала «Авария» происходит более 3 раз в течение 30 секунд, камера немедленно переходит в режим «Стоп».

Информация о причине аварии располагается на экранах раздела «Авария» Пульта (рис. 7). Переход в раздел «Авария» осуществляется через «Оглавление». В случае возникновения аварийной ситуации высвечивается соответствующее сообщение.

Если сигнал АВАРИЯ отсутствуете Индикации нет (Экран пуст)

Рис. 7. Экраны раздела «Авария»

Например, на первом экране «Авария» будет сообщение « датчик теплообменника», а на втором «перегрев». Это будет означать, что температура в камере выше критической и датчик теплообменника вышел из строя.

4.8.2. В случае возникновения аварии, следует проверить индикатор СД 1, расположенный на электронной схеме, под дверцей электрического шкафа. Аппаратная авария контроллера сопровождаетсяя миганием индикатора СД 1 (рис. 2) , также светодиод мигает при загрузке информации через интерфейс и при самотестировании. При возникновении данной аварии необходимо выключить камеру и включить через 10...15 сек, если контроллер не выходит в рабочий режим необходимо обратиться в службу сервиса. Устранение такой неисправности самостоятельно невозможно. Эта неисправность может возникнуть, если камера недостаточно хорошо заземлена (из-за статического электричества).

4.8.3. Аварийные ситуации, фиксируемые внешними устройствами.

Камера имеет следующие устройства защиты: датчик перегрева (капиллярный регулируемый датчик температуры), датчики низкого и высокого давления первого и второго каскадов холодильного агрегата, датчики электрической перегрузки, датчики температуры масла (обмотки электродвигателей компрессоров). Индикация организована следующим образом.

А1 – авария по низкому давлению первого каскада,

А2 – авария по высокому давлению первого каскада,

А3 - авария по низкому давлению второго каскада,

А4 - авария по высокому давлению второго каскада,

А5 – авария по контроллеру,

А6 - перегрев камеры,

А7 – перегрузка по компрессору первого каскада,

А8 – перегрев масла по компр. первого каскада,

А9 - перегрузка по компрессору второго каскада,

А10 – перегрев масла по компр. второго каскада.

В камерах на рабочие объемы до 500 литров, индикаторы А7, А8, А9, А10 не устанавливаются. Необходимо иметь ввиду, что внешние датчики работают независимо, поэтому при снижении давления в системе отключится холодильный агрегат, а не вся система управления камерой.

Индикаторы аварии (А1…А10) расположены на передней панели пульта управления и имеют соответствующие надписи.

При установки датчиков давления фирмы Данфус, индикация низкого давления может сопровождаться одновременным свечением индикаторов Р выс. и Р низ.

В приложении 1 указаны некоторые характеристики технических неисправностей и методы их устранения.

5.  УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.1.  При работе с климатической камерой и ее ремонте необходимо соблюдать общие требования технической эксплуатации электрооборудования и электроизмерительных приборов.
