Универсальная открытая архитектурно-строительная система
многоэтажных зданий
АРКОС 1
(СЕРИЯ Б1.020.1-7)
многоэтажное жилое здание
г. Нижний Новгород, СС-проект (Н. Новгород) –БелНИИС
Жилые и общественные здания системы АРКОС-1 с высотой до 30 этажей включительно:
– являются энергоэффективными и отличаются минимальными затратами на возведение и содержание;

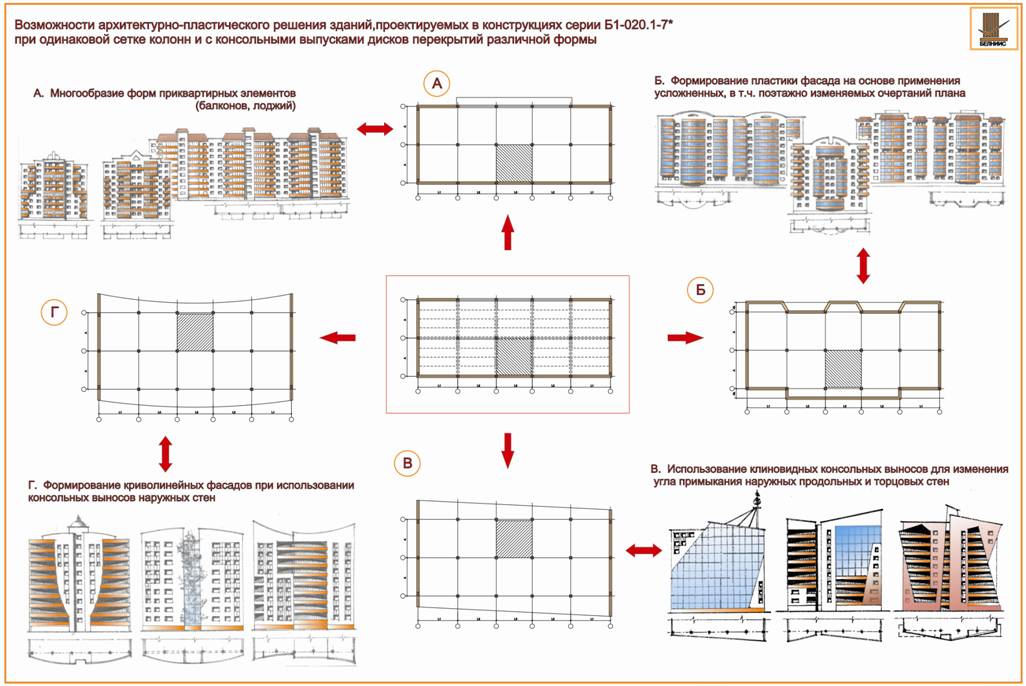

– имеют современные потребительские качества, включающие высший уровень комфорта, свободные и трансформируемые планировочные решения, реализуют разнообразие застройки без дополнительных затрат;
– обеспечивают полное использование существующей региональной производственной базы стройиндустрии и стройматериалов, всепогодное строительство и высокий темп строительства.
Минск 2004
Высокие технико-экономические и эксплуатационные показатели подтверждены многолетним опытом строительства и основаны на результатах научных исследований и разработок института БелНИИС. Все основные технические решения зданий системы АРКОС-1 являются новыми и защищены патентами РФ № 2 №2 № 2 № 2 № 2 № 2233368 и № 2 патентами РБ № 2576 и № 3216.
АРКОС-1 – единственная в отечественной и зарубежной практике конструктивная система зданий, в которой:
– сборно-монолитные диски перекрытий с применением многопустотных плит выполняют плоскими без выступающих в объем здания частей перекрытий, обеспечивая возможности размещения ограждающих конструкций в любом требуемом месте без ограничений;
– при приведенной к сплошному перекрытию толщине, равной 12…14 см, обеспечено перекрытие пролетов длиной до 7,20 м и более;
– в диске перекрытий полностью реализован учет возникающих под нагрузкой реактивных распорных усилий, что позволило на 30…40 % снизить величину внутренних усилий во всех расчетных сечениях элементов перекрытий и в этих же пределах (на 30…40 %) сократить расход стали на армирование перекрытий в целом.
В конструктивной системе зданий разделены функции несущих и ограждающих конструкций
Основой системы АРКОС-1 является сборно-монолитный каркас с плоскими дисками перекрытий, образованными многопустотными плитами

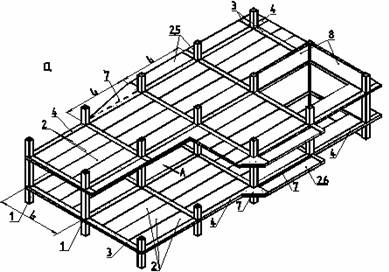

Несущий каркас
| 1 – сборные или монолитные железобетонные колонны, 2 - многопустотные плиты (типовые или безопалубочного формования), 3 – несущие монолитные ригели, 4 – связевые монолитные ригели, 5,6 – консоли для устройства эркеров и балконов, 7 – монолитные участки перекрытий, 8 – вертикальные диафрагмы жесткости |
Вид по стрелке А
Ограждающие конструкции выполняют в виде наружных стен и поэтажно опертых перегородок, размещаемых в любом месте диска перекрытия. Наружные стены, как правило, выполняют в виде кладки из различных штучных изделий (из ячеистого бетона, керамики и др.) поэтажно опертыми на диски перекрытий. Они могут быть однослойными и многослойными.

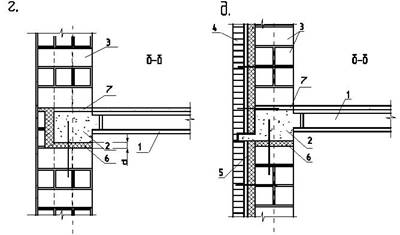

Узлы сопряжения поэтажно опертых наружных стен с дисками перекрытий
однослойная стена трехслойная стена | 1 – сборные многопустотные плиты перекрытия, 2 – крайний монолитный ригель, 3 – кладка из ячеистобетонных камней, 4 – облицовочный слой кладки, 5 – утеплитель, 6 – компенсационная прокладка (пенополистирол), 7 – раствор |
Наружные стены могут быть выполнены навесными на каркас, как правило из панелей, полосовой разрезки.
Многопустотные плиты дисков перекрытий должны иметь открытые с обоих торцов полости на глубину 100 |
| |

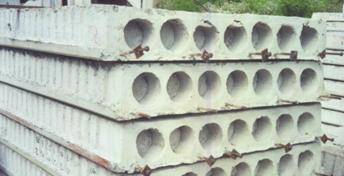

а. типовые плиты с выпусками рабочей арматуры |
б. Плиты безопалубочного формования |
|
|
|
|

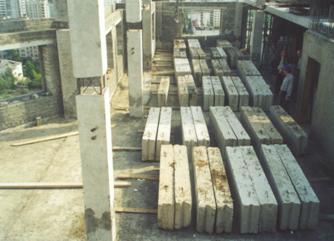

Поддерживающие устройства, а также многопустотные плиты, уложенные в проектное положение на поддерживающих устройствах |
| |
а) у края диска перекрытия |
б) в середине диска перекрытия |
|
Узлы сопряжения колонн с дисками перекрытия, видна арматура монолитных ригелей. |
| |
Конструктивная система зданий системы АРКОС всесторонне исследована с испытаниями по стандартной методике до разрушения всех несущих элементов, стыков и фрагментов каркаса. Каркасы зданий в процессе их строительства подвергнуты натурным испытаниям до уровня расчетных нагрузок по специально разработанной методике, применительно к методике ГОСТ 8829-94. | ||
|
| |

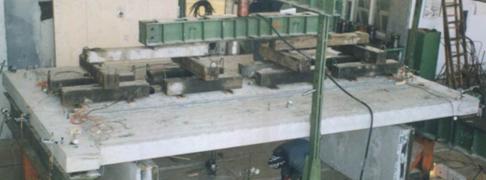

Общий вид некоторых испытаний до разрушения фрагментов дисков перекрытия, стыка колонны с ригелем. | ||
|
| |

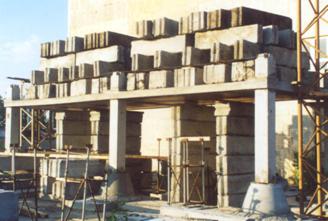

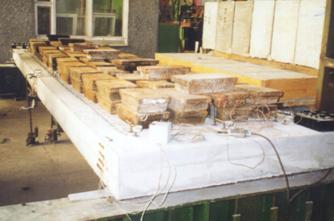

Испытания на длительное действие нагрузки плиты в условиях продольного распора, испытание фрагмента каркаса до разрушения (коэффициент безопасности по ГОСТ с = 1,98). | ||
|
| |

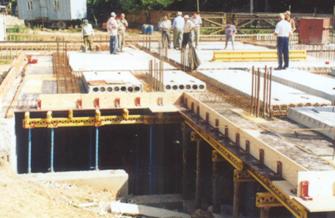

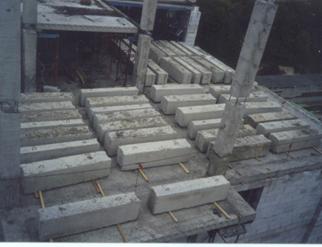

Натурные испытания перекрытий строящихся зданий на действие расчетных нагрузок. | ||
10 мм.
Кроме всесторонних прочностных испытаний, выполнен комплекс теплотехнических исследований, обеспечивающий повышенный комфорт помещений и минимальные тепловые потери в стыках сопряжений наружных стен с каркасом. На основании выполненного комплекса исследований получено конструктивное решение системы зданий c технико-экономическими показателями построенных домов – представителей системы. По сравнению с панельными домами в сопоставимых условиях прямые затраты на возведение 1 м2 общей площади жилого дома АРКОС в среднем (по состоянию на декабрь 2002 г.) снижены на 1600 руб (RUR).
Дома системы АРКОС-1 характеризуются следующими показателями:
Показатели и параметры | Ед. измер. | Характеристика, величина |
Тип каркаса | – | рамно-связевый, сборно-монолитный |
Тип перекрытия | – | плоское распорное |
Размеры сетки колонн | м | при сборных многопустотных плитах толщиной 22 см до 8,40x8,40 м. |
Приведенная толщина перекрытия | м | 0,134 |
Удельный расход железобетона, всего | м3/м2 | до 0,170 |
в т. ч. монолитного | м3/м2 | 0,06 |
Удельный расход стали на армирование перекрытия | кг/м2 | 10,8…..11,6 |
каркаса | кг/м2 | 13,2…..15,3 |
Примечание: удельные расходы материалов приведены относительно 1м2 общей площади здания.
