HG-702

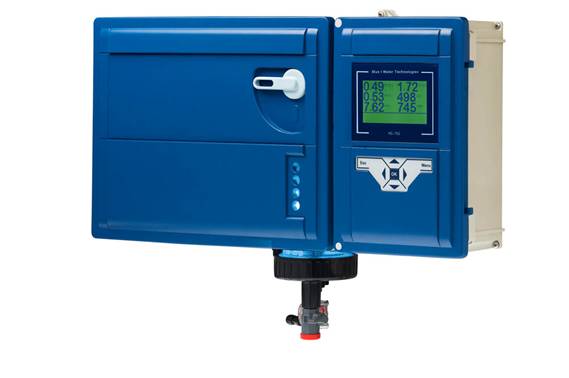

Анализатор качества воды

Руководство для техника

Апрель 2012

Версия программного обеспечения 5.42

ID документа HG702TM1.2

Запрещается воспроизводить данное руководство полностью либо частями, а также передавать, транскрибировать, сохранять в системе поиска или переводить на какой-либо из языков или компьютерные языки в какой бы то ни было форме либо с участием третьей стороны без получения предварительного письменного разрешения от компании Blue I Water Technologies Ltd.

Заявление об отказе от ответственности

Компания Blue I Water Technologies Ltd. не несет ответственности за какой бы то ни было ущерб, если этот ущеб причинен действиями неуполномоченного персонала. Использование реагентов и/или запасных частей любых производителей, кроме Blue I Water Technologies освобождает компанию от всех гарантийных обязательств.

Торговые знаки

HG-702 является зарегистрированным торговым знаком компании Blue I Water Technologies Ltd.

Copyright © 2012 by Blue I Water Technologies Ltd.

Содержание

1. Предисловие. 7

1.1 Назначение. 7

1.2 Меры предосторожности. 7

2. Общий обзор глав. 7

2.1 Система HydroGuard. 7

2.2 Технические характеристики и модули. 8

2.2.1 Беспроводной комплекс технических средств управления. 8

2.3 Компоненты системы. 8

3. Установка. 11

3.1 Выбор местоположения. 11

3.2 Требования к месту и установка устройства. 11

3.2.1 Крепление к стене. 11

3.3 Требования к системе водоснабжения и подключение. 12

3.3.1 Водоснабжение. 12

3.3.2 Водосток. 12

3.4 Требования к системе электроснабжения и подключение. 13

3.4.1 Подключение к основному источнику энергии. 13

Для получения информации по монтажу электропроводки и использованию реле в качестве сухого контакта или для контроля см. Режим Chlorine Shock (Хлорный удар) 14

3.4.2 Входные переключатели. 14

4. Первое использование и калибровка. 16

4.1 Установка дополнительных датчиков. 16

4.2 Установка реагентов. 16

4.3 Установка меню при первом запуске. 18

4.3.1 Пульт управления HydraGuard. 18

4.3.2 Меню оператора. 19

4.3.3 Конфигурация установок в меню оператора. 22

4.3.4 Меню техника. 23

4.3.5 Конфигурация установок в меню техника. 25

4.4 Калибровка. 26

4.4.1 Калибровка хлора. 26

4.4.2 Калибровка датчиков и измерительных приборов. 27

4.5 Контрольный перечень калибровок и начальных операций. 27

5. Повседневная эксплуатация и обслуживание. 28

5.1 Отслеживание аварийных сигналов в HydraGuard. 29

5.2 Замена реагентов. 31

5.3 Очистка фильтра. 31

5.4 Выключение и подготовка к зимнему периоду. 31

5.5 Запуск и профилактическое техническое обслуживание. 32

5.5.1 Замена крышки и трубок реагентного насоса. 33

16.2 Выявление неисправностей. 33

5.7. Замена компонентов. 40

5.7.1 Замена переключателя потока. 40

5.7.2 Замена сифонов с реагентом. 40

5.7.3 Замена датчика уровня реагента. 41

5.7.4 Замена реагентных насосов. 41

5.7.5 Замена колориметра. 41

5.7.6 Замена электромагнитного клапана колориметра. 42

5.7.7 Замена модуля панели управления (электронная плата) 43

5.7.8 Замена модуля ввода/вывода. 43

5.7.9 Замена колориметриеского модуля. 43

5.7.10 Обновление программного обеспечения модуля. 44

6. 6. Технические характеристики и модули. 44

6.1 Дополнительные измерения. 44

6.2 Измерение содержания свободного и общего хлора. 45

6.2.1 Установка. 45

6.2.2 Установка DPD3 реагента. 45

6.2.3 Дополнительные меню и первый запуск. 45

6.2.4 Запуск монитооринга содержания общего хлора. 46

6.2.5 Плановое техническое обслуживание. 46

6.2.5.1 Замена реагентов. 46

6.2.5.2 Калибровка. 46

6.3 Измерение уровня pH, ОВП и температуры. 46

6.3.1 Установка. 46

6.3.2 Плановое техническое обслуживание. 48

6.3.2.1 Калибровка. 48

6.3.2.2 Замена датчиков. 50

6.3.3 Выключение и подготовка к зимнему периоду. 51

6.4 Измерения мутности. 51

6.4.1 Установка. 51

6.4.2 Подводка проводов к реле и использование. 53

6.4.3 Первая установка и общие указания по эксплуатации. 53

6.4.4 Плановое техническое обслуживание. 54

6.4.4.1 Калибровка мутности. 54

6.4.4.2 Очистка датчика мутности. 55

6.4.4.3 Замена компонентов. 55

6.4.5 Выключение и подготовка к зимнему периоду. 56

6.5 Измерение электропроводности. 56

6.5.1 Установка. 56

6.5.2 Первая установка и общие указания по эксплуатации. 57

6.5.3 Плановое техническое обслуживание. 57

6.5.3.1 Калибровка электропроводности. 57

6.5.3.2 Очистка кондуктометра. 58

6.5.3.3 Замена кондуктометра. 58

6.5.4 Выключение и подготовка к зимнему периоду. 58

6.6 Датчик потока. 59

6.6.1 Установка. 59

6.6.2 Плановое техническое обслуживание и выявление неисправностей. 60

6.7 Коммуникационный протокол Modbus. 60

6.8 Коммуникационные опции. 64

6.8.1 Внешние токовые выходы 4-20 mA. 64

6.8.1.1 Общий обзор. 64

6.8.1.2 Установка. 64

6.8.1.3 Выявление неисправностей. 67

6.8.2 Внешние токовые выходы 4-20 mA. 67

6.8.2.1 Установка. 67

6.9 Режим хлорного удара (Chlorine Shock) 70

7. Приложение А: Реле и замкнутая система управления. 71

Подключение внешнего оборудования к реле. 71

Подключение проводов к системам дозирования. 71

Обзор пропорционального управления. 72

Фактор пропорциональности. 73

Пошаговая установка фактора пропорциональности. 74

Задание периода насоса. 74

8. Приложение В: Технические характеристики. 75

Рисунки

Рисунок 1: Основные компонентыHydroGuard 702. 10

Рисунок 2: Монтажная панельHydroGuard 702. 12

Рисунок 3: Вход и выход измерительной ячейки колориметра. 13

Рисунок 4: Вход и выход измерительной ячейки колориметра. 15

Рисунок 5: Работа с реагентами. 16

Рисунок 6: Пульт управления HydroGuard 17

Рисунок 7: Замена электронных модулей (плат) всех типов. 42

Рисунок 8: Установка нового набора микросхем. 43

Рисунок 9: A. Турбидиметр и измерительная ячейка без ловушки для пузырьков. 51

Рисунок 10: Подключение датчика мутности к модулю мутности. 51

Рисунок 11: Подключение выходного модуля на 4-20 мА 65

Рисунок12: Размещение реле на панели. 70

Рисунок 13: Пропорциональное регулирование дозировки химических веществ. 71

Рисунок 14: Пример вычисления пропорционального коэффициента. 72

Таблицы

Table 1: Структура панели управления. 19

Table 2: Меню для оператора: функции и их описание. 19

Table 3: Меню для оператора и пределы значений параметров 21

Table 4: Меню для техника: функции и их описание. 23

Table 5: Меню для техника и пределы значений параметров. 24

Table 6: Калибровочная таблица 27

Table 7: Таблица по техническому обслуживанию.. 28

Table 8: Описание аварийных сигналов и результат. 30

Table 9: Таблица для выявлению неисправностей. 34

Table 10: Дополнительные подменю в меню для оператора. 45

Table 11: Дополнительные подменю в меню для техника. 46

Table 12: Функции конфигурации Modbus. 62

Table 13: Коммуникационные функции Modbus 62

Table 14: Реле и контролируемые ими системы дозирования. 72

1.  Предисловие

Назначение

Данное руководство предназначено для квалифицированных техников по обслуживанию оборудования, которые устанавливают и обслуживают устройство для анализа качества воды HydroGuard HG-702. Оно содержит инструкции по установке системы HydroGuard, объединению ее с внешней системой дозирования химических добавок, а также по калибровке, эксплуатации и техническому обслуживанию.

Меры предосторожности

Предупреждение:

К монтированию проводки или обслуживанию электрических компонентов анализатора допускаются только высококвалифицированные специалисты, прошедшие специальную подготовку.

При обслуживании системы существует опасность поражения электрическим током.

Перед открытием устройства анализа или попытке обслуживания электронных компонентов или электропроводки необходимо удостовериться, что источник электрического тока отключен.

Внимание!:

Установка, эксплуатация и техническое обслуживание устройства по анализу и контролю качества воды HydroGuard HG-702 требуют особой осторожности.

К его установке и обслуживанию допускаются только техники, прошедшие соответствующую подготовку.

Какие либо изменения электрических компонентов системы могут быть внесены только специально обученными и получившими разрешение на работу с данными прибором техниками-электрикамии.

Какие либо изменения в дозировку химических добавок могут быть внесены только специально обученными и получившими разрешение на работу с данными прибором операторами.

При обслуживании устройства для анализа HydroGuard или при изменении дозировки химических добавок всегда следуйте требованиям по охране здоровья и безорасности, предъяаляемых по месту использования прибора.

2.  Общий обзор глав

Анализатор качества воды HydroGuard HG-702 постоянно контролирует уровень химических веществ при подаче воды. HydroGuard автоматизирует мониторинг таких показателей качества воды, как уровень свободного хлора, общий уровень хлора, pH, ОВП/ Redox, температура, мутность, электропроводность и/или скорость потока. При необходимости, устройство дозирует химические добавки на основании этих контрольных измерений (замкнутая система).

Система HydroGuard

За много лет были разработаны различные методы по контролю концентрации и баланса химических веществ, используемых при очистке воды. Старые ручные методы мониторинга химического баланса не являются ни объективными, ни эффективными. Устройство HydroGuard измеряет уровень свободного или общего (или и свободного, и общего) хлора при помощи цифрового фотометра, который обладает рядом преимуществ перед другими типами датчиков. Проверка цифровым фотометром является абсолютно объективной. Она не зависит от освещенности или зрения оператора и отличается высокой точностью. Проверка не требует частой калибровки и совместима со всеми видами дезинфицирующих систем. Устройство HydroGuard производит колориметрические контрольные измерения в закрытой сканирующей ячейке. Это единственная система, которая автоматически производит точные измерения уровня свободного хлора, используя при этом небольшое количество реагента.

После установки и калибровки устройство HydroGuard работает полностью автоматически. Оно напрямую или опосредстванно наблюдает или управляет дозирующими системами, дозируя необходимое количество химикатов на основании частых автоматических измерений. Система HydroGuard проста в использовании. Ее понятная пульт управления и меню параметров упрощают осуществление контроля над химическим балансом. Вся основная информация может быть просмотрена с одного взгляда, а для изменения установок необходимо лишь прокрутить меню и отрегулировать текущие параметры.

Технические характеристики и модули

При стандартной комплектации устройство HydroGuard 702 производит измерения уровня хлора, однако его также можно настроить на измерение следующих параметров качества воды и их комбинаций:

·  Свободный хлор

·  Общий хлор

·  Свободный и общий хлор

Дополнительные измерения:

·  Мутность

·  Температура и электропроводность

·  ОВП/Redox и Температура

·  Скорость потока

Дополнительный коммуникационный протокол

·  Modbus

Доступны также несколько коммуникационных опций:

·  Внутренние токовые выходы на мА (до 4 каналов)

·  Внешние токовые выходы на мА (до 8 каналов + сигнализация типа “сухой контакт”)

·  HydroSoft – прямое соединение (Direct connection)

·  Беспроводной комплекс технических средств управления*

2.1.1 Беспроводной комплекс технических средств управления

Устройство HydroGuard предлагает уникальный и усовершенствованный беспроводной комплекс технических средств управления, который обеспечивает мониторинг анализаторов (до 5 устройств) на основе Интернет-технологий. Сотовый коммуникатор получает аварийные сигналы HydroGuard и показания измерительных приборов, после чего передает их на сервер услуг, работающий на основе Интернет – технологий. Информация становится доступной через Интернет или мобильный телефон.

* Беспроводной комплекс технических средств управления является дополнительным оборудованием – см. дополнительную информацию и руководство.

Компоненты системы

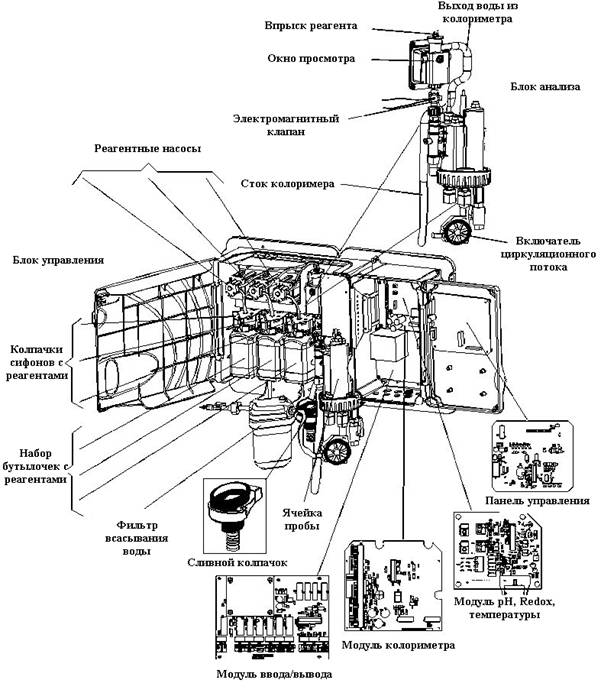

Устройство HydroGuard состоит из двух основных блоков: блок анализа и блок управления. Блока анализа производит фактические измерения. Он состоит из следующих компонентов:

Ячейка для колориметрического определения – измеряет уровни свободного или общего (или того и другого) хлора в воде при помощи DPD реагентов и цифрового фотометра. с закрытой ячейкой.

Измерительная ячейка – содержит все датчики, включая pH, Redox и датчики температуры.

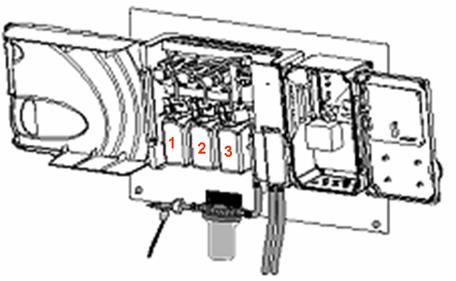

Бутылочки с реагентом – содержат реагенты, используемые колориметром для измерения уровня хлора в воде.

Реагентные насосы и электромагнитный клапан – точно контролируют поток воды и реагенты в колориметре, делая каждое измерение максимально точным.

Блок управления включает всю электронику, пользовательский интерфейс и программное обеспечение, которое контролирует измерения, осуществляемые в блоке анализа. Он состоит из следующих компонентов:

Модуль I/O – источник питания анализатора; содержит реле с сухими контактами для осуществления непосредственного контроля над внешними системами дозировки.

Пульт управления – рассчитывает результаты измерений и определяет необходимую химическую дозировку для поддержания соответствующего химического баланса в закрытых системах. Панель управления также обеспечивает связь с такими внешними устройствами, как токовые выходы на мА или беспроводной комплекс технических средств управления.

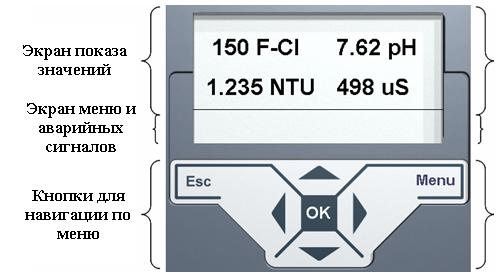

Клавишная панель – устанавливается на крышке блока управления, исполняет роль пользовательского интерфейса HydraGuard. Пульт управления показывает текущие измерения и выдает аварийные сообщения. Все установки и регулировки производятся через пульт управления.

Колориметрический блок – управляет колориметром и такими подключенными к нему компонентами, как реагентные насосы и электромагнитный клапан. Он рассчитывает точный уровень хлора.

Модуль pH, Redox, температуры – получает сигнал от pH-метра, Redox и температуры.

Внутренний входной модуль 4 – 20 мА* – подключения к приборам измерения мутности, электрической проводимости, а также к измерителю скорости потока на 4 – 20 мА.

Внутренний выходной модуль 4—20 мА – обеспечивает до 4 выводов силой тока 4 – 20 мА для любых измеряемых параметров.

Внешний модуль 4—20 мА – обеспечивает до восьми выводов силой тока 4 – 20 мА для любых измеряемых параметров. Содержит сухие контакты для системы оповещения о факторах, не относящихся к измеряемым показателям, включая: низкое содержание реагентов, отсутствие реагентов, отсутствие потока и др.

* Дополнительный блок

3.  Установка

Выбор местоположения

Хорошо продумайте место размещения устройства, так как от места зависит сложность его установки, дальнейшее использование и техническое обслуживание. Выбор местоположения HydroGuard диктуется различными соображениями:

Удобство доступа – устройство HydroGuard должно быть установлено в таком месте, где обеспечен хороший обзор устройства и доступ для управления им.

Защита от влаги - устройство HydraGuard работает с электричеством, оно содержит электронную схему, которая может замкнуть, кроме того, в воде или при высокой влажности устройство подвержено коррозии.

Защита от соприкосновения с химикатами – многие химикаты для очистки воды могут вызывать коррозию электронных схем HydroGuard. Мы крайне не рекомендуем устанавливать HydroGuard вблизи от мест хранения химикатов или самих систем дозировки.

Минимальное расстояние от подводящей трубы – линия забора пробы воды, которая подключена к главной подводящей трубе устройства HydraGuard, должна быть максимально короткой. Длинная линия забора создает ненужную задержку между подачей, измерением, анализом и химической дозировкой.

Сток – устройство HydraGuard необходимо устанавливать на месте, где возможен спуск остатков воды из колориметра самотеком без создания каких-либо препятствий (например, прокладка труб на пути движения). Измерительная ячейка может находиться под давлением, что позволяет осуществлять возврат к водной трубе.

Минусовые температуры – устройство анализа должно быть установлено в месте, где оно не будет подвергаться воздействию минусовой температуры. Замерзание реагентов делает точное снятие показателей невозможным (даже после размерзания); а части прибора могут получить повреждения вследствие расширения при формировании льда.

Требования к месту и установка устройства

Устройство HydroGuard монтируется на стене. Оно должно быть расположено на стене так, чтобы операторы и техничеки имели беспрепятственный к устройству доступ к устройству для осуществления нормальной эксплуатации и технического обслуживания. Также рекомендуется устанавливать анализатор там, где операторы могут с легкостью видеть как показания, так исигнальные сообщения устройства. И наконец, общий вес устройства со всеми подключениями равен 8 кг (18 фунтов). Поэтому оно должно прочно устанавливаться на надежной стене. Размеры HydraGuard анализатора составляют 66.8 см x 33.2 см (26.3 дюйма x 13.1 дюйма). Основание устройства HydraGuard в полном сборе устанавливается на высоте как минимум 60 см (24 дюйма) от линии пола (еще лучше, на уровне глаз).

Устройство HydroGuard и его монтажная панель поставляются без крепежных винтов или болтов. Установщик должен крепить устройство на винтах и болтах, которые выдержат вес HydraGuard анализатора, монтажной панели, всасывающего фильтра и электрических розеток, а также монтажной коробки. Шурупы и болты должны соответствовать материалу стены, на которую монтируется устройство.

3.1.1 Крепление к стене

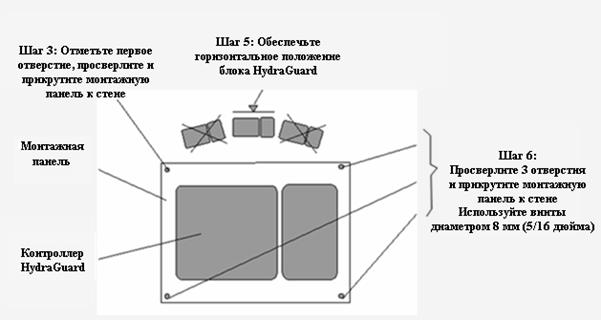

Шаги с 3 по 5 рисунка 2 иллюстрируют процедуру, описанную ниже:

1.  HydraGuard поставляется предварительно установленным на монтажную панель вместе с водяным фильтром. Монтажная панель включает четыре отверстия для шурупов, по одному в каждом углу.

2.  Определите положение одного из отверстий на блоке HydraGuard или монтажной панели.

3.  Зафиксируйте один из углов HydraGuard блока либо монтажной панели на стене.

4.  Выставьте блок HydraGuard или монтажную панель по уровню и отметьте оставшиеся три (3) отверстия для шурупов.

5.  Закрепите остальные углы на стене шурупами диаметром 8 мм (5/16 дюйма).

Требования к системе водоснабжения и подключение

3.1.2 Водоснабжение

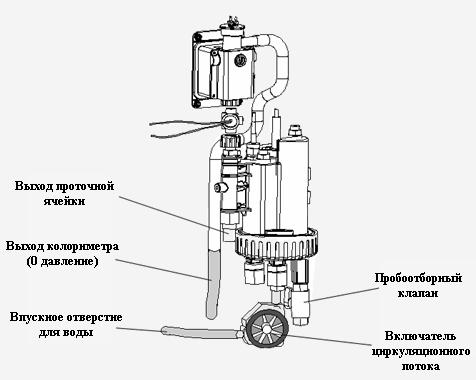

Устройство HydraGuard требует подачи воды под давлением в измерительную ячейку, водоотдатчу из колориметра под нулевым давлением (самотек) и водоотдачу под давлением (или самотеком) из измерительной ячейки. Запорный клапан должен быть установлен между главной линией и трубой (или трубкой) устройства HydraGuard. Регулятор давления, установленный на выходе фильтра предварительной очистки, должен обеспечить давление на входе не более 7 Па (0,5 бар). Расстояние между главной трубой и устройством HydraGuard должно быть максимально коротким во избежание задержек во времени между забором воды для анализа, проведения анализа устройством HydraGuard и регулировкой дозы реагентов.

3.1.3 Водосток

Для работы устройства необходимо два дренажных соединения. Для спуска воды из колориметра необходимо соединение самотечного стока. Соединение, спускающие воду под давлением, вакуумом или самотеком, необходимо для стока остатков воды из измерительной ячейки. Длина линии стока колориметра должна быть максимально короткой и иметь постоянный уклон во избежание обратного потока воды. Давление в измерительной ячейке должно составлять до 7 Па (0,5 бар). Сливной колпачок размещается на выходе колориметра для предотвращения обратной тяги воды в колориметр, если линия стока заблокирована. Фитинговое соединение с наружной конусной резьбой ½” поставляется для сливного патрубка колориметра и фитинговое соединение со стандартной внутренней резьбой ¼” – для сливного патрубка измерительной ячейки.

Примечание

Колориметр устройства HydraGuard спускает воду под нулевым (0) давлением. Труба стока должна быть максимально прямой и иметь постоянный нисходящий уклон, а также не иметь каких-либо изгибов, ограничивающих поток воды. Если вода из колориметра стекает в ведро или резервуар, то конец сточной трубы должен располагаться выше верхнего края ведра или резервуара.

Требования к системе электроснабжения и подключение

Для работы HydroGuard требуется источник энергоснабжения с характеристиками ВАХ 90 – 120 или 180 – 240, частотой 50/60 Гц с отдельным контуром 16 А на распределительном щите агрегатного помещения. Основной источник питания анализатора HydraGuard должен быть подключен к независимому источнику энергии для того, чтобы энергия беспрерывно подавалась на устройство. Работающие реле должны быть подключены к зависимому источнику (сблокированное электроснабжение).

3.1.4  Подключение к основному источнику энергии

Магистральный электрокабель должен быть подключен к источнику энергоснабжения с характеристиками ВАХ 90 – 120 или 180 – 240, частотой 50/60 Гц. Напряжение переключается переключением двух (2) перемычек, расположенных над соединением с источником тока, слева от трансформатора:

·  для 90-120ВАХ используется плавкий предохранитель на 1 А

·  для 180-240ВАХ используется плавкий предохранитель на 0,5 А

Эти переключения должны производиться до подключения.

Внимание:

Перед подключением к источнику питания удостоверьтесь, что обе перемычки соответствуют используемому напряжению и что подходящий по силе тока предохранитель находится на своем месте.

1.  Убедитесь, что главный выключатель или рубильник независимого источника питания ОТКЛЮЧЕН.

2.  Подключите линейный (активный) провод к разъему платы ввода-вывода, помеченному как Line.

3.  Подключите нейтральный провод к разъему платы ввода-вывода, помеченному как Neutral.

4.  Подключите провод заземления к разъему платы ввода-вывода, помеченному как Ground.

5.  Продолжайте подключение других электрических соединений.

6.  Включение источника разрешается только после завершения всех электрических соединений.

Для получения информации по монтажу электропроводки и использованию реле в качестве сухого контакта или для контроля см.Режим Chlorine Shock (Хлорный удар)

В режиме Хлорного удара поддерживается высокий уровень хлора в течение относительно продолжительного периода времени.

Управление данным режимом осуществляется двумя меню:

Shock Chlorination (Ударное хлорирование) Cl Shock Set-point (Заданное ударное значение уровня хлора) Duration (Продолжительность)

В ходе нормальной эксплуатации контроллер анализатора регулирует уровень хлора при помощи дозирующих систем, основанных на Cl Set Point 1 (Заданном Уровне Хлора 1).

При включенном режиме Cl Shock, контроллер автоматически управляет дозирующей системой хлора, основываясь на Cl Shock Set Point (Заданном Уровне Шок-Хлор). Это влияет только на реле хлора # 1 и выход 4-20 миллиампер. Реле хлора # 2 все также управляется Cl Set Point #2 (Заданной Точкой Хлора # 2).

После включения режима Cl Shock контроллер управляет Cl Shock Set Point (Заданным ударным значением уровня хлора) в течение времени, установленного пользователем, после чего автоматически выключает режим Cl Chlorination. Контроллер снова возвращается к управлению Cl Set Point 1.

Для включения режима Cl Shock необходимо:

Ввести Cl Shock Set-point, нажать ОК. Ввести Duration, нажать ОК. Включить (нажать кнопку ON) режим Cl Shock.

Вам также будет необходимо отрегулировать Cl P-factor (меню техника). Низкий P-factor изменяет дозировку хлора медленнее, высокий P-factor производит изменения в дозировании хлора быстрее. Если у вас возникают трудности в достижении Cl set-point, используйте более высокий P-factor. Если вы сильно превысили заданный уровень, используйте пониженный P-factor.

3.1.5  Входные переключатели

Зажим переключателя входного потока блокирует на модуле ввода/вывода. Это позволяет присоединить три входных переключателя в качестве дополнительной защиты против случайных дозировок хлора при отсутствии потока. Если соединение ожидается, но не определяется на каждом входе, анализатор/контроллер включит аварийный сигнал и закроет все реле (но откроет реле аварийного сигнала). Таким образом, если защитный выключатель (потока, уровня и т. д.) не будет установлен, для работы контроллера необходимо постоянное соединение (проволочная перемычка).

Два переключателя потока и один датчик потока могут быть соединены:

·  Переключатель потока (внутренний): Переключатель потока соединяется с измерительной ячейкой анализатора. Поддерживает как 2, так и 3 проводной переключатель потока.

o  Если используется 2 проводной переключатель, он должен быть присоединен к разъемам платы ввода/вывода, помеченным как In и Gnd. Если переключатель 3 проводной, также используется разъем VVC.

·  Внешний переключатель потока: Соединение для внешнего 2 проводного переключателя потока. Если внешний переключатель не соединен, должна быть установлена перемычка для нормальной работы анализатора.

·  Датчик потока: Соединение для 2 или 3 проводного датчика. Анализатор не ищет соединения с датчиком потока до тех пор, пока функция включена в меню техника; таким образом, если датчик не установлен, перемычка не нужна.

Внимание:

Соединения, представленные в данной главе, являются ТОЛЬКО рекомендациями. Все электрические соединения должны соответствовать Национальным Правилам Установки Электрооборудования, а также местным нормам.

4.  Первое использование и калибровка

4.1 Установка дополнительных датчиков

Установите все дополнительные датчики и подключите их к главной системе HG-702, следуя инструкциям дополнительного руководства для каждого датчика или измерительного прибора.

4.2  Установка реагентов

Для измерения уровня свободного хлора, используется набор реагентов DPD1.

Для измерения уровня общего хлора, используется набор реагентов DPD4.

Для проведения измерений уровня свободного и общего хлора, используются наборы реагентов DPD1 и DPD3.

Реагенты должны устанавливаться в соответствии с этикетками, наклеенными с обратной стороны реагента. Следующая процедура описывает первую установку реагентов:

Для измерения уровня только свободного хлора:	Для измерения уровня только общего хлора:
1. Индикатор свободного хлора (DPD#1)	1.Индикатор общего хлора (DPD#4)
2.Буферный раствор для измерения свободного хлора (DPD#1)	2.Буферный раствор для измерения общего хлора (DPD#4)

Для измерения содержания свободного и общего хлора

1.  Индикатор свободного хлора (DPD#1)

2.  Буферный раствор для измерения свободного хлора (DPD#1)

3.  Индикатор общего хлора (DPD#3)

1)  Откройте индикатор хлора HydroGuard и набор буферных растворов. В коробке должны находиться следующие элементы:

·  Бутылочка емкостью 500 мл с белой наклейкой, содержащая буферный раствор хлора.

·  Бутылочка емкостью 500 мл с голубой наклейкой, содержащая хлорную индикаторную жидкость.

·  Маленькая бутылочка с белой наклейкой, содержащая индикаторную соль.

2)  Снимите колпачки с бутылочек с индикаторной жидкостью и индикаторной соли.

3)  Высыпьте всю индикаторную соль в бутылочку с индикаторной жидкостью.

4)  Обратно поместите крышку на бутылочку с хлорной индикаторной жидкостью и плотно заверните ее.

5)  Медленно и осторожно переверните бутылочку так, чтобы в жидкости не образовывались пузыри.

6)  Повторите это действие пять (5) раз, пока индикаторная соль е растворится в индикаторной жидкости.

Рисунок 5: Растворение индикаторной соли в индикаторной жидкости

7)  Бутылочки с реагентом поставьте на место:

a.  Снимите колпачок с бутылочек с реагентом.

b.  Подставьте горлышко бутылочки с реагентом под бутылочные сифоны.

c.  Поднимайте бутылочку вверх до тех пор, пока горлышко не достигнет крышки бутылочного сифона.

d.  Нажмите на рычаг над крышкой сифона в направлении от себя и подтолкните бутылочку с реагентом вверх.

e.  Установите нижнюю часть бутылочки на место.

Внимание!:

Не заполняйте заново бутылочки с реагентом.

Не смешивайте и не добавляйте реагенты из других бутылочек.

Не используйте реагенты произведенными любыми другими производителями, кроме Blue I Water Technologies.

8)  Заправьте реагентные насосы:

а) Нажмите Menu на клавиатуре пульта управления

б) Нажмите ОК

в) Введите пароль (123 – пароль по умолчанию), нажимая клавиши «стрелка вверх» и «стрелка вниз»

г) Нажмите ОК (OFF появится в верхней строке)

д) Снова нажмите ОК (OFF появится в верхней и нижней строке)

е) Нажмите UP чтобы включить реагентные насосы (ON)

ж)Нажмите ОК, когда вода, стекающая из колориметра, будет иметь красный оттенок или капельки реагента начнут образовываться на кончиках иголок крышки колориметра.

з) Два раза (2х) нажмите Escape, чтобы вернуться в главное окно.

Примечание

Если концентрация хлора находится за пределами диапазона 0,мг/л, снимите крышку колориметра и убедитесь, что реагент закачан.

4.3  Установка меню при первом запуске

В данном разделе описаны методы конфигурации настроек (задание контрольных точек, аварийных сигналов, паролей и калибровок) при помощи пульта управления HydraGuard.

Внимание!:

Не следует открывать блок управления HydraGuard за исключением начальной установки и случаев выявления неисправностей. Вскрытие блока должно проводиться только квалифицированным техником, имеющим разрешение на работу с данным устройством.

4.3.1  Пульт управления HydraGuard

Пульт управления HydraGuard проста в использовании, имеет интуитивно-простой интерфейс для наблюдения и контроля над качеством воды. Пульт состоит из следующих компонентов:

Таблица 1: Структура пульта управления

Жидкокристаллический экран	В верхней части пульта управления расположен жидкокристаллический экран, который все зафиксированные отклонения показывает в верхней части экрана, а все сигнальные оповещения и меню – в нижней.
Кнопка Меню	Используется для вызова меню и его прокрутки.
Esc (Выход)	Возвращает на один уровень назад без сохранения внесенных изменений.
ОК	Вызывает режим изменения и принимает внесенные изменения.
Up/Down (Вверх/вниз)	Изменяет значения в сторону увеличения или уменьшения.

Если система выдает сигнальное сообщение, оно отображается в нижней строке ЖК экрана.
