Об установке машины
Не устанавливайте эту швейную машину вблизи таких устройств как телевизоры, радиоприемники или беспроводные телефоны. Во время работы машина может создавать помехи, нарушающие работу таких устройств.
Сетевой шнур машины должен быть включен прямо в настенную сетевую розетку. Использование удлинителей не рекомендуется – это может вызвать проблемы в работе машины.
Переноска машины
Швейную машину следует переносить вдвоем, взявшись за рукав и шкив машины, как показано на иллюстрации.
Не беритесь за какие-либо иные части машины – это может привести к ее повреждению.
Отклонение головки машины назад
Удерживая секцию (А) ногой, чтобы стол не сдвинулся с места, возьмитесь за рукав машины двумя руками и отклоните головку машины назад
-3-

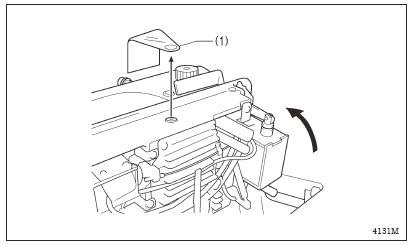

Возврат головки машины в нормальное положение
1. Уберите со стола инструменты и посторонние предметы, которые могут закрывать отверстия в рабочем столе
2. Придерживая машину левой рукой за фронтальную пластинку, осторожно верните головку машины в нормальное положение

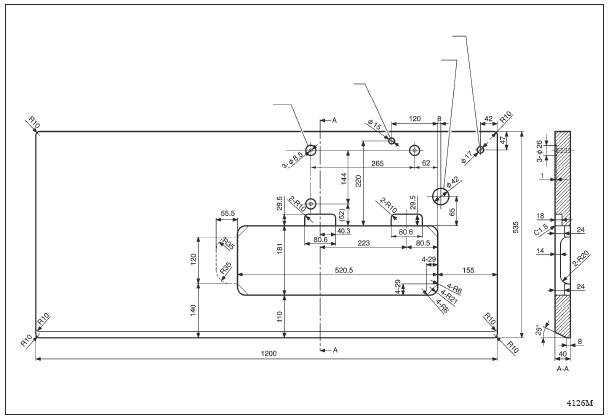

3-1 Схема обработки рабочего стола
Крышка рабочего стола должна иметь толщину 40 мм и быть достаточно прочной, чтобы выдерживать вес машины и ее вибрацию.
Просверлите отверстия, как показано на приведенной ниже иллюстрации.
Отверстие для стойки с катушками
Отверстие для жгутов проводки
Отверстие для опоры головки
Отверстие для крепления блока управления
*
-3-
3-2 Установка машины

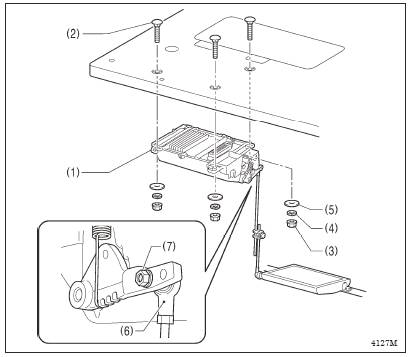

1. Блок управления
(1) Блок управления
(2) Болты (3 шт.)
(3) Гайки (3 шт.)
(4) Пружинные шайбы (3 шт.)
(5) Шайбы (3 шт.)
2. Соединительная тяга
(6) Соединительная тяга
(7) Гайка

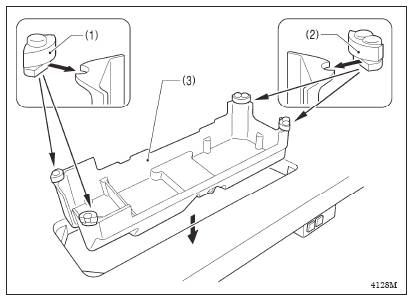

3. Масляный поддон
(1) Подушки (левые) (2 шт.)
(2) Подушки (правые) (2 шт.)
(3) Масляный поддон
-4-

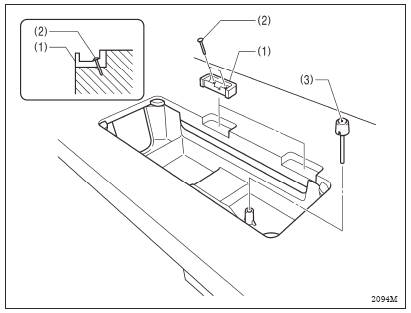

4. Резиновые подушки
(1) Резиновые подушки (4 шт.)
(2) Гвозди (4 шт.)
5. Приводной шток коленного подъемника
(3) Приводной шток коленного
подъемника

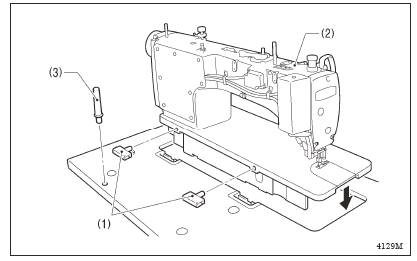

6. Головка машины
(1) Петля (2 шт.)
(2) Головка машины)
(3) Опора головки
ПРИМЕЧАНИЕ
Надежно заверните опору головки (3) в отверстие в крышке стола. Опору следует завернуть до упора. в противном случае отклоненная назад головка машины не будет достаточно устойчива.
7. Панель управления
(1) Панель управления
(2) Винты (2 шт.)
-5-
8. Наклейка (снять)
(1) Наклейка
9. Стойка для катушек с нитью
(1) Стойка для катушек с нитью
ПРИМЕЧАНИЕ
Надежно затяните гайку (4) так, чтобы две резиновые подушки (2) и шайба (3) были надежно зажаты, и стойка (1) не двигалась.

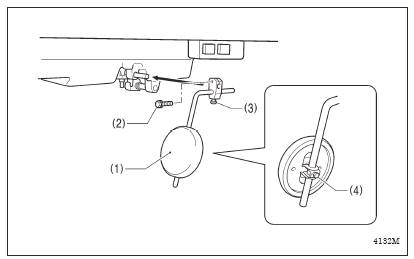

8. Пластина коленного подъемника (1) Пластина коленного подъемника
(2) Болт
*Ослабьте болты (3) и (4) и отрегулируйте положение пластины коленного подъемника так, чтобы им было удобно пользоваться.
-6-

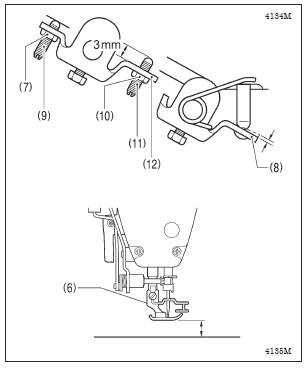

Регулировка коленного подъемника
1. Поверните шкив машины так, чтобы собачка транспортера ткани находилась ниже верхней стороны игольной пластинки.
2. Опустите прижимную лапку (6) при помощи рычажка подъемника (5).
3. Ослабьте гайку (7)
4. Поворачивая винт (9), отрегулируйте так, чтобы величина люфта в коленном подъемнике (8) при легком нажатии пластины коленного подъемника составляла приблизительно 2 мм.
2 мм 5. Надежно затяните гайку (7)
6. Ослабьте гайку (10)
7. Поворачивайте винт (11) до тех пор, пока расстояние между концом винта (11) и коленным подъемником (12) не станет равным приблизительно 3 мм.
8. Поворачивая регулировочный винт (11) , отрегулируйте так, чтобы прижимная лапка (6) находилась на желаемой высоте (не более 16 мм) над игольной пластинкой при полностью нажатой Не более 16 мм пластине коленного подъемника (1).
9. По завершении регулировки надежно затяните гайку (10).
-6-
-7-
3-3 Смазка
ВНИМАНИЕ
Не включайте сетевой шнур машины в розетку до тех пор, пока смазка установка машины не будет завершена. При случайном нажатии педали машина может прийти в действие, что может привести к травме
При обращении со смазочным маслом или консистентной смазкой, во избежание попадания масла или смазки в глаза или на кожу пользуйтесь защитными очками и перчатками. Попадание смазки или масло в глаза или на кожу может вызвать воспаление.
Храните смазочные материалы в недоступном для детей месте. При попадании внутрь они могут вызвать рвоту и понос.
Обрезая кончик контейнера с маслом, не держите контейнер за кончик – вы можете пораниться ножницами.
* Швейная машина всегда должна быть надлежащим образом смазана, Следует залить масло в масляный поддон перед началом эксплуатации, а также после длительных периодов простоя. * Применяйте только смазочное масло, предписанное компанией Brother (Nippon Oil Corporation Sewing Lube Oil 10N; VG10)
При отсутствии масла этой марки можно использовать масло <Exxon Mobile Essotex SM10;VG10>

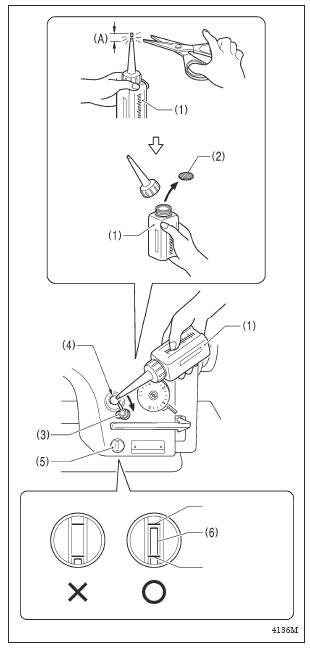

1. Возьмите контейнер с маслом (1) и срежьте ножницами кончик насадки примерно посередине ее прямой части (А).
2. Отверните насадку и снимите уплотнение (2).
3. Заверните насадку на место.
4. 4. Откройте заглушку (3).
5. Вставьте кончик насадки контейнера с маслом до упора в отверстие (4) и залейте приблизительно 120 мл масла.
6. Убедитесь в том, что уровень масла в окне маслоуказадоходит до верхней линии.
7. Закройте заглушку (3).
Интервал проверки уровня и доливки смазочного масла
Масло следует доливать в случае понижения его уровня до нижней линии в окне маслоуказателя.
-8-
3-4 Подключение жгутов проводки
ОПАСНО
Перед тем, как открыть крышку блока управления, выключите сетевой выключатель машины и выньте вилку сетевого шнура из розетки. После этого подождите 5 минут. Прикосновение к токоведущим частям, находящимся под напряжением, может привести к серьезной электротравме.
ВНИМАНИЕ
При необходимости выполнить какие-либо электротехнические работы обратитесь к местному представителю компании Brother или квалифицированному электрику.
Не включайте сетевой шнур машины в розетку до тех пор, пока все жгуты проводки не будут подключены. При случайном нажатии педали машина может прийти в действие, что может привести к травме
Закрепляя внутренние жгуты проводки, не перегибайте их и не пережимайте излишне кабельными стяжками. Это может привести к повреждению жгутов проводки и возгоранию или электротравме.
Выполните заземление. В случае плохого заземления или его отсутствия вы рискуете получить серьезную электротравму. Кроме того в этом случае возможны проблемы в работе машины.

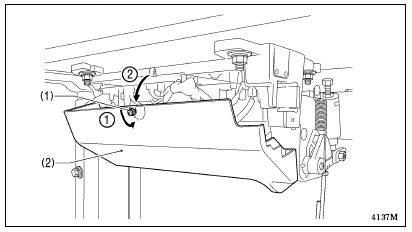

3-4-1 Открытие крышки блока управления
(1) Винт
(2) Крышка
-9-
3-4-2 Подключение жгутов проводки

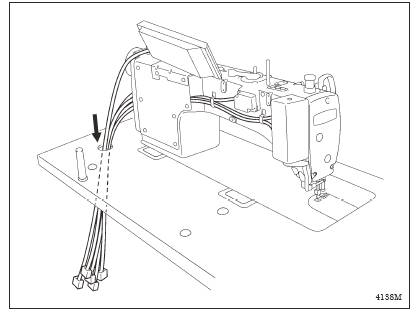

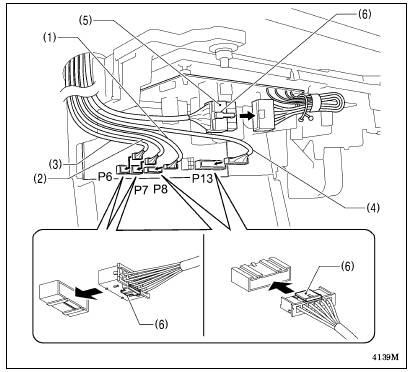

1. Жгуты проводки машины
(1) 6-контактный разъем блока датчиков
контактный разъем панели управления
контактный разъем резольвера
контактный разъем машины
контактный разъем двигателя
Надежно вставьте разъем, совместив ключи
-10-

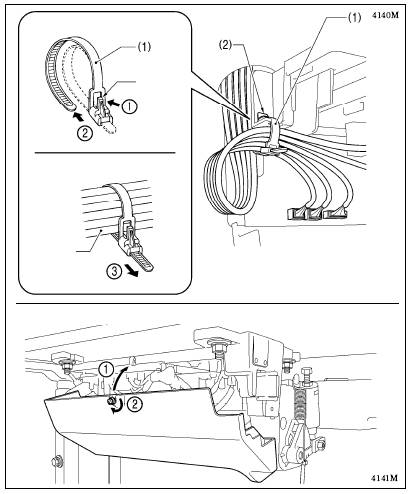

Снятие 2. Закрепление жгутов проводки
(1) Кабельная стяжка
Нажмите ПРИМЕЧАНИЕ
язычок Закрепите жгуты проводки, чтобы они не отсоединились во время работы
Все жгуты проводки, выходящие из блока управления, должны быть Закрепление закреплены при помощи кабельной стяжки (1). В противном случае во время работы машины возможно их отсоединение вследствие вибрации.
Жгуты
проводки
Закрытие крышки

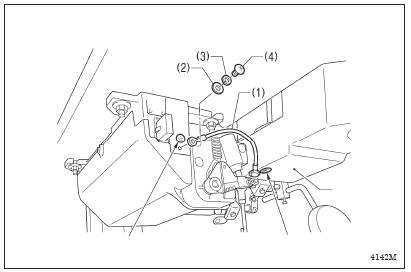

2. Заземляющий провод
(1) Заземляющий провод
(2) Шайба
(3) Пружинная шайба
(4) Винт
Масляный
поддон
Символ Символ
заземления заземления
-11-
4. Прочие жгуты проводки
Подсоедините жгуты проводки в соответствии со спецификациями машины

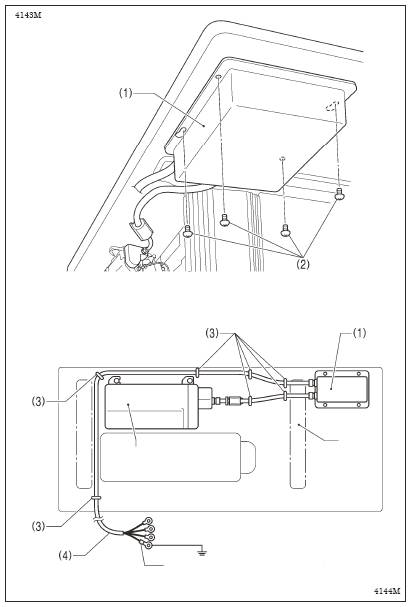

<Спецификации для европейских стран>
(1) Блок фильтра
(2) Винты (4 шт.)
(3) Скобки (7 шт.)
(4) Сетевой шнур
1. Установите на сетевом шнуре (4) соответствующую вилку. Желто - зеленый провод является заземляющим проводом
2. Вставьте вилку в надлежащим образом заземленную розетку.
Вид из-под стола
ПРИМЕЧАНИЕ
Устанавливая скобки (3), соблюдайте осторожность, чтобы не повредить жгуты проводки
Не пользуйтесь удлинителями - это может вызвать проблемы в работе машины.
Стойка
Блок управления
Желто-зеленый провод (заземляющий)

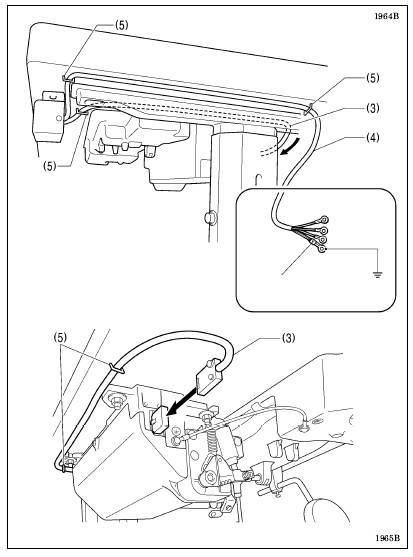

Система 200 В
(1) Сетевой выключатель
(2) Винты (2 шт.)
-12-
(3) 3-контактный разъем питания
(4) Сетевой шнур
(5) Скобки (5 шт.)
1. Установите на сетевом шнуре (4) соответствующую вилку. Желто - зеленый провод является заземляющим проводом
2. Вставьте вилку в надлежащим образом заземленную розетку.
ПРИМЕЧАНИЕ
Устанавливая скобки (3), соблюдайте осторожность, чтобы не повредить Желто-зеленый провод - жгуты проводки
заземляющий Не пользуйтесь удлинителями - это может вызвать проблемы в работе машины.

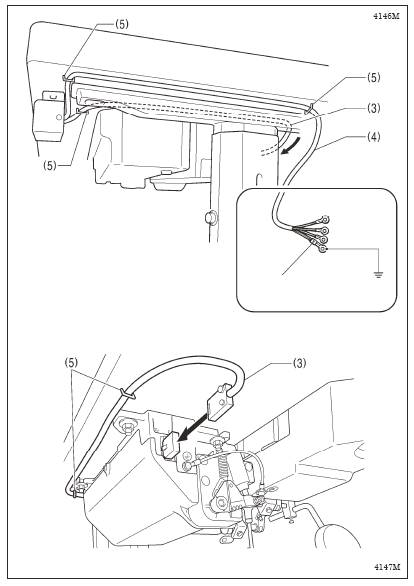

Система 100 В/400 В
(1) Сетевой выключатель
(2) Винты (2 шт.)
-12-
контактный разъем питания
(4) Сетевой шнур
(5) Скобки (5 шт.)
1. Установите на сетевом шнуре (4) соответствующую вилку. Желто - зеленый провод является заземляющим проводом
2. Вставьте вилку в надлежащим образом заземленную розетку.
ПРИМЕЧАНИЕ
Устанавливая скобки (5), соблюдайте Желто-зеленый провод – осторожность, чтобы не повредить
заземляющий жгуты проводки
Не пользуйтесь удлинителями - это может вызвать проблемы в работе машины.
-13-

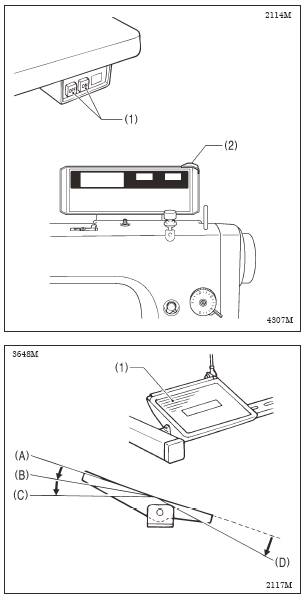

3-5 Тестирование (управление при помощи педали)
ВНИМАНИЕ
Во время работы не дотрагивайтесь до движущихся частей машины и не прижимайте к ним никаких посторонних предметов. Это может привести к травме или повреждению машины.
1. Включение питания
Нажмите кнопку ON сетевого выключа
При этом загорится сигнальная лампа (2).
1. Убедитесь в том, что при легком нажатии на педаль (1) (до положения (В) ) машина шьет с малой скоростью.
2. Затем убедитесь в том, что при нажатии на педаль(1) до положения (С) машина шьет с высокой скоростью.
3. После нажатия педали (1) вперед убедитесь в том, что игла опускается до верхней поверхности игольной пластинки при возврате педали в нейтральное положение (А) (при условии, что нижнее положение остановки иглы настроено).
4. При нажатии педали (1) до положения (D) выполняется обрезка нити, затем игла поднимается над игольной пластинкой и останавливается.
-14-
4. ПОДГОТОВКА К ШИТЬЮ
4-1 Установка иглы
ВНИМАНИЕ
Перед установкой иглы выключите машину.
При случайном нажатии педали машина может прийти в действие, что может привести к травме.
1. Поворачивая шкив машины, установите игольный стержень в крайнее верхнее положение.
2. Ослабьте винт (1).
3. Вставьте иглу (2) до упора таким образом, чтобы длинный желобок иглы находился слева, и затяните винт (1).

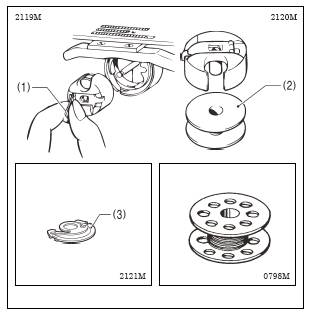

4-2 Снятие шпульного колпачка
ВНИМАНИЕ
Перед снятием шпульного колпачка выключите машину.
При случайном нажатии педали машина может прийти в действие, что может привести к травме.
1. Поворачивая шкив машины, поднимите иглу над игольной пластинкой.
2. Оттяните защелку (1) шпульного колпачка вверх и выньте шпульный колпачок
3. При отпускании защелки (1) шпулька (2) выйдет из шпульного колпачка.
* Внутри шпульного колпачка имеется пружина (3), предотвращающая проворот шпульки, например, Для толстых материалов во время обрезки нити.
* Используйте шпульки (2), из легкого сплава, как указано компанией BROTHER.
-15-

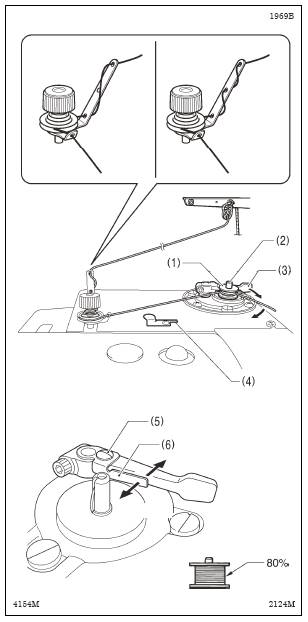

4-3 Намотка нижней нити
ВНИМАНИЕ
Во время намотки шпульки не дотрагивайтесь до движущихся частей машины и не прижимайте к ним никаких посторонних предметов. Это может привести к травме или повреждению машины.
1. Включите сетевой выключатель.
2. Установите шпульку (1) на вал устройства намотки Нормальная нить Нить из полиэфирного (2).
волокна 3. Несколько раз оберните нить вокруг шпульки (1).
4. Сдвиньте прижимной рычаг (3) устройства намотки нити к шпульке (1).
5. Поднимите прижимную лапку при помощи рычажка подъемника.
6. Нажмите педаль. При этом начнется намотка нижней нити.
7. По завершении намотки прижимной рычаг (3) автоматически вернется в исходное положение.
8. После намотки снимите шпульку и обрежьте нить при помощи ножа (4).
*Метод заправки различен для нормальной нити и нити из полиэфирного волокна.
* Чтобы отрегулировать количество нити, ослабьте винт (5) и сдвиньте прижимной рычаг (6).
ПРИМЕЧАНИЕ:
Максимальное количество нити, наматываемой на шпульку – не более 80% вместимости шпульки.
Больше нити
Меньше нити

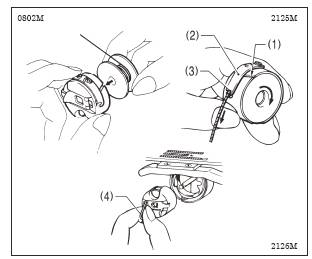

4-4 Установка шпульного колпачка
ВНИМАНИЕ
Перед установкой шпульного колпачка выключите машину.
При случайном нажатии педали машина может прийти в действие, что может привести к травме.
-16-
1. Поворачивая шкив машины, поднимите иглу над игольной пластинкой.
2. Держа шпульку так, чтобы нить сматывалась с нее вправо, вставьте ее в шпульный колпачок.
3. Проведите нить через прорезь (1) и под натяжительной пружиной (2) и вытяните ее из направляющей (3).
4. Убедитесь в том, что при вытягивании нити шпулька вращается по часовой стрелке.
5. Держа шпульный колпачок за защелку (4), вставьте его в челночное устройство.
-17-

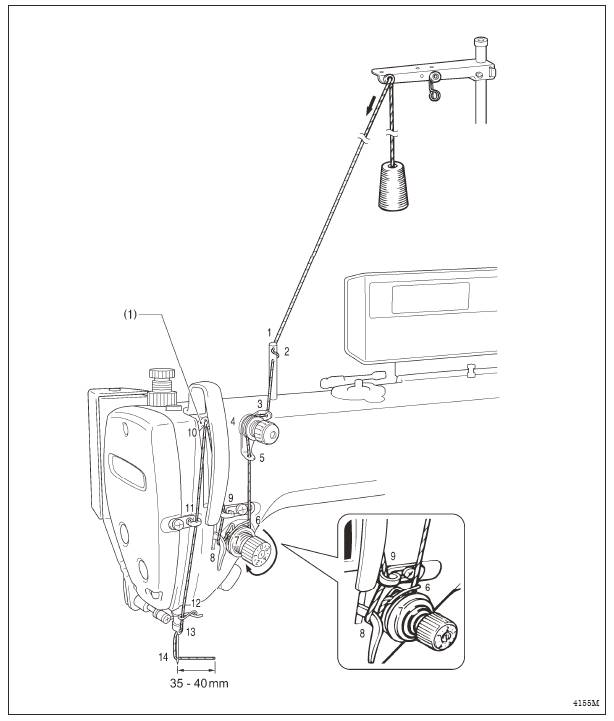

4-5 Заправка верхней нити
ВНИМАНИЕ
Перед заправкой верхней нити выключите машину.
При случайном нажатии педали машина может прийти в действие, что может привести к травме.
Перед заправкой верхней нити поверните шкив машины и поднимите натяжиЭто облегчит заправку нити и предотвратит выскакивание нити из игольного ушка в начале шитья.
-18-
4-6 Регулировка длины стежка
1. Поднимите рычаг блокировки регулятора (1) до щелчка, чтобы освободить замок. 2. Поворачивая регулятор длины стежка (2) в ту или иную сторону, его так, чтобы цифра, соответствующая желаемой длине стежка, находилась вверху.
* Чем больше цифра, тем больше будет длина стежка (Цифры на шкале регулятора являются ориентировочными. Фактическая длина стежка Освободить может отличаться от заданного значения в зависимости от вида и толщины материала. Запереть Отрегулируйте длину стежка, выполнив пробную строчку.
Поворот регулятора (2) с большего значения на меньшее будет облегчен, если при этом сдвинуть до середины вниз рычажок реверса (3).
3. Заблокируйте регулятор, сдвинув вниз рычаг блокировки (1)
*Убедитесь в том, что регулятор длины стежка (2) не поворачивается.

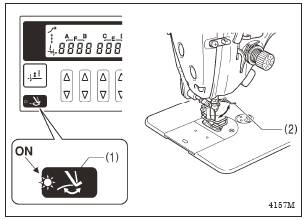

4-7 Использование устройства для удаления нити (спецификации 40[])
Нажмите клавишу управления устройством для удаления нити (1) на панели управления так, чтобы загорелся индикатор. При этом устройство для удаления нити (2) будет срабатывать после обрезки нити.
4-8 Использование коленного подъемника
Прижимную лапку (2) можно поднять, нажав на пластину коленного подъемника (1).
-19-
5. ИСПОЛЬЗОВАНИЕ ПАНЕЛИ УПРАВЛЕНИЯ G50 (БАЗОВЫЕ
ОПЕРАЦИИ)

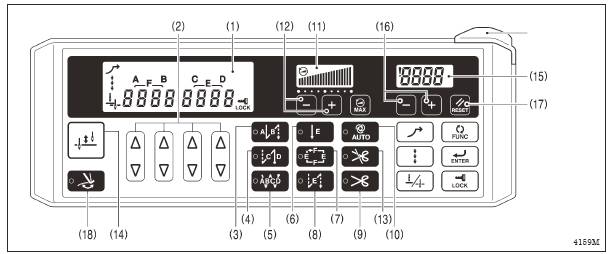

5-1 Наименования и функции
Во время шитья клавиши панели управления не действуют. Выберите клавиши и задайте количество стежков перед началом шитья.
Если клавиша имеет встроенный индикатор, этот индикатор горит, когда функция клавиши активна. При повторном нажатии клавиши (отключении функции) индикатор гаснет.
Индикатор питания
См. стр. 27
Индикатор питания загорается при включении сетевого выключателя
(1) Главный дисплей
*На дисплее начальной закрепки загорается индикация АВ и отображаются количества стежков начальной закрепки А и В.
*На дисплее конечной закрепки загорается индикация CD и отображаются количества стежков конечной закрепки C и D
*На дисплее непрерывной закрепки загорается индикация АВCD и отображаются количества стежков непрерывной закрепки А, В, C иD
* На дисплее фиксированного количества стежков загорается индикация E или F и отображаются количества стежков E или F.
(2) Клавиши настройки
Эти клавиши служат для задания количеств стежков закрепки А, В, С и D и фиксированного количества стежков E и F.
При нажатии клавиши значение возрастает от 0 до 99.
При нажатии клавиши значение уменьшается от 99 до 0.
(3) Клавиша начальной закрепки
При нажатии этой клавиши так, что загорается встроенный в нее индикатор, машина выполняет начальную закрепку, прошивая заданные количества стежков (0-99) А и В, показанные на дисплее.
(4) Клавиша конечной закрепки
При нажатии этой клавиши так, что загорается встроенный в нее индикатор, машина выполняет начальную закрепку, прошивая заданные количества стежков (0-99) С и D, показанные на дисплее. Стежки конечной закрепки прошиваются при нажатии педали назад, после чего автоматически выполняется обрезка нити.
Если педаль еще не нажата назад, можно включить функцию выполнения конечной закрепки, изменить количество стежков и снова выключить функцию.
-20-
(5) Клавиша непрерывной закрепки
При нажатии этой клавиши так, что загорается встроенный в нее индикатор, машина прошивает стежки закрепки А, В, С и D (0-99), количество которых показано на дисплее. После прошивания стежков А, В, С и D автоматически выполняется обрезка нити.
(6) Клавиша прошивания фиксированного количества стежков
При нажатии этой клавиши так, что загорается встроенный в нее индикатор, машина прошивает фиксированное количество стежков E (0-1999), а затем автоматически останавливается.
(7) Клавиша пришивания ярлыка
При нажатии этой клавиши так, что загорается встроенный в нее индикатор, машина в циклическом режиме прошивает количества стежков E и F (0-1999).

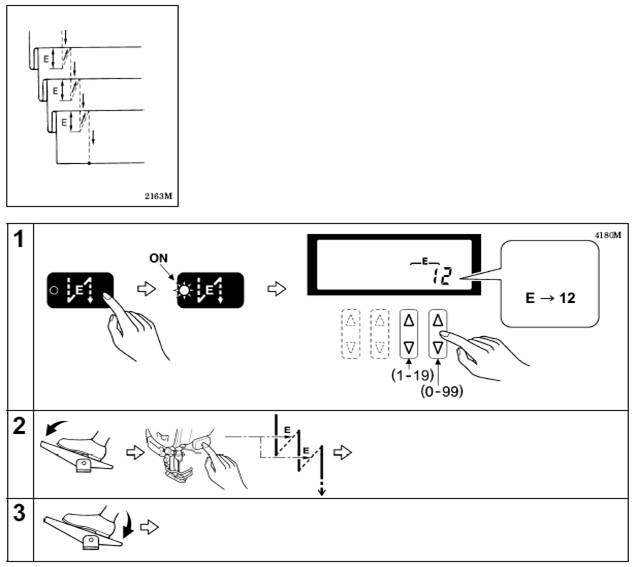

(8) Клавиша закрепления складки
При нажатии этой клавиши так, что загорается встроенный в нее индикатор, при последующем нажатии пускового выключателя машина прошивает количество стежков Е (0-1999)
(9) Клавиша обрезки нити
Эта клавиша может использоваться только совместно с клавишей прошивания фиксированного количества стежков (6) или клавишей пришивания ярлыка (7).
При нажатии этой клавиши так, что загорается встроенный в нее индикатор, прошивается заданное количество стежков (начальной или конечной закрепки, или фиксированное количество стежков), а затем автоматически выполняется обрезка нити.
(10) Клавиша AUTO
Эта клавиша может использоваться только совместно с клавишей непрерывной закрепки (5), клавишей прошивания фиксированного количества стежков (6) или клавишей пришивания ярлыка (7).
При нажатии этой клавиши так, что загорается встроенный в нее индикатор, при однократном нажатии педали автоматически прошивается заданное количество стежков (начальной или конечной закрепки, или фиксированное количество стежков).
(11) Дисплей скорости шитья
На этом дисплее отображается скорость шитья при максимальном нажатии педали.
Если загораются все столбцы дисплея, это означает, что может быть задана максимальная скорость шитья.
Если не загорается ни один столбец, это означает минимальную скорость шитья (220 стежков/мин)
(12) Клавиши настройки скорости шитья
При помощи этих клавиш вы можете настроить скорость шитья при максимальном нажатии педали.
Скорость шитья можно регулировать также и во время шитья.
При нажатии клавиши + скорость шитья возрастает.
При нажатии клавиши – скорость шитья уменьшается.
-21-
(13) Клавиша блокировки обрезки нити
При нажатии этой клавиши так, что загорается встроенный в нее индикатор, при нажатии педали назад швейная машина останавливается с поднятой иглой без выполнения обрезки нити.
Если горит индикатор в клавише AUTO (10), машина останавливается после выполнения заданного количества стежков с поднятой иглой без выполнения обрезки нити.
(14) Клавиша “половины стежка”
Когда машина остановлена, при помощи этой клавиши игольный стержень можно сдвинуть вверх или вниз.
(15) Дисплей счетчика нижней нити
Этот дисплей отображает показания счетчика нижней нити.
При прошивании каждых 10 стежков показания счетчика уменьшаются на 1.
(16) Клавиши установки счетчика нижней нити
Эти клавиши служат для установки начального значения счетчика нижней нити (см. раздел 5-7 “Использование счетчика нижней нити”)
(17) Клавиша RESET
Эта клавиша служат для установки начального значения счетчика нижней нити и отмены предупреждения (см. раздел 5-7 “Использование счетчика нижней нити”)
(18) Клавиша управления устройством для удаления нити
При нажатии этой клавиши так, что загорается встроенный в нее индикатор, устройство для удаления нити работает. См. раздел 4-7 “Использование устройства для удаления нити (спецификации 40[])”
Если в то время как горит индикатор клавиши управления устройством для удаления нити (18), также горит индикатор в клавише блокировки обрезки нити (13), клавиша управления устройством для удаления нити (18) будет отключена.
-22-
5-2 Прошивание стежков начальной и конечной закрепок
Задание количества стежков начальной закрепки
Пример:
3 стежка и
4 стежка
Задание количества стежков конечной закрепки
Пример:
Выполняется начальная закрепка. Затем, пока нажата педаль, выполняется нормальная строчка
ПРИМЕЧАНИЕ При возврате педали в нейтральное положение машина продолжает работать до тех пор, пока не будут прошиты все стежки начальной закрепки.
Выполняется конечная закрепка. Затем автоматически выполняется обрезка нити, и швейная машина останавливается с поднятой иглой.
ПРИМЕЧАНИЕ Если педаль будет нажата назад до завершения стежков начальной закрепки, конечная закрепка выполняться не будет.
Если установлена блокировка обрезки нити, швейная машина остановится с поднятой иглой без выполнения обрезки нити.
-23-
5-3 Непрерывное прошивание стежков закрепки
Задание количества стежков
Пример
Когда педаль постоянно нажата, стежки А, В, С и D прошиваются в едином цикле. Затем автоматически выполняется обрезка нити, и игольный стержень останавливается в крайнем верхнем положении.
ПРИМЕЧАНИЕ
При возврате педали в нейтральное положение во время непрерывного прошивания стежков закрепки машина останавливается там. где она находилась в момент возврата педали. При повторном нажатии педали машина возобновляет работу с того места, на котором операция была прервана.
Если установлена блокировка обрезки нити, швейная машина остановится с поднятой иглой без выполнения обрезки нити.
Автоматическое шитье
Когда клавиша AUTO нажат так, что встроенный в нее индикатор горит, операции (начиная с непрерывного прошивания стежков закрепки, и кончая обрезкой нити) выполняются автоматически при кратковременном нажатии педали. При этом постоянно нажимать на педаль не требуется.
-24
5-4 Прошивание фиксированного количества стежков
Задание количества стежков
Пример
Может быть задано от 0 до 1999 стежков
После прошивания заданного, фиксированного количества стежков швейная машина останавливается с иглой в положении, заданном при помощи клавиши выбора положения остановки иглы (см. стр. 39). Затем при нажатии педали машина шьет в нормальном режиме.
После обрезки нити разрешен режим прошивания фиксированного количества стежков
Автоматическая обрезка нити
Нажмите клавишу обрезки нити, чтобы включить функцию обрезки. При постоянно нажатой педали обрезка нити производится после прошивания фиксированного количества стежков.
Автоматическое шитье
Когда нажата кнопка AUTO, и включена функция автоматического шитья, фиксированное количество стежков прошивается при кратковременном нажатии педали, без необходимости нажимать ее постоянно.
Выполнение начальной и конечной закрепок
Чтобы включить функции выполнения начальной и конечной закрепок, следует нажать соответствующие клавиши начальной и конечной закрепок.
Если вы изменяете количества стежков конечной закрепки С и D, нажмите клавишу фиксированного количества стежков, чтобы временно отключить функцию прошивания фиксированного количества стежков перед выполнением изменений. (На жидкокристаллическом дисплее будет отображено количество стежков, и значение настройки можно будет изменить).
-25-
5-5 Пришивание ярлыков
Задание количества стежков
Пример
Количества стежков E и F могут быть заданы в диапазоне от 1 до 1999
После прошивания заданного количества стежков Е игольный стержень останавливается в положении, определенном при помощи клавиши выбора положения остановки иглы (см. стр. 29)
После прошивания заданного количества стежков F игольный стержень останавливается в положении, определенном при помощи клавиши выбора положения остановки иглы (см. стр. 29)
Повторите операции 2 и 3, описанные выше.
Выполняется обрезка нити.
При использовании электромагнитного подъемника прижимной лапки
После прошивания заданного количества стежков Е и F прижимная лапка поднимается
автоматически.
Автоматическая обрезка нити
Нажмите клавишу обрезки нити, чтобы включить функцию обрезки. Обрезка нити выполняется автоматически после прошивания количества стежков F во второй раз.
Автоматическое выполнение строчки
Когда клавиша AUTO нажата так, что встроенный в нее индикатор горит, фиксированные количества стежков Е и F прошиваются при кратковременном нажатии педали. При этом постоянно нажимать педаль не требуется.
Выполнение начальной и конечной закрепок
Вы можете нажать клавиши начальной и конечной закрепок, чтобы включить функцию выполнения закрепок.
Если необходимо изменить количество стежков А, В, С и D в начальной и конечной закрепках, сначала нажмите клавишу пришивания ярлыка, чтобы отключить функцию пришивания ярлыка. На дисплее АВСD будут отображены количества стежков, и настройки можно будет изменить.
5-6 Закрепление складок
Пример
Может быть задано от 0 до 1999 стежков
Если при постоянно нажатой педали вы во время шитья нажмете пусковой выключатель, будет прошито количество стежков Е закрепки, после чего возобновится нормальное выполнение строчки.
Выполняется обрезка нити
Автоматическое шитье и автоматическая обрезка нити
Эти функции не могут быть использованы.
Выполнение начальной и конечной закрепок
Вы можете нажать клавиши начальной и конечной закрепок, чтобы включить функцию выполнения закрепок.
Если необходимо изменить количество стежков С и D в конечной закрепке, сначала нажмите клавишу закрепления складок, чтобы отключить функцию закрепления складок. На дисплее СD будут отображены количества стежков, и настройки можно будет изменить.
-27-
5-7 Использование счетчика нижней нити
Счетчик нижней нити может быть использован для того, чтобы дать оператору знать приблизительное количество оставшейся нижней нити.
Показания счетчика уменьшаются на 1 при прошивании каждых 10 стежков. Когда показания счетчика становятся меньше “0”, машина выдает предупреждающий сигнал.
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 |
