4. Верните головку машины в нормальное положение.
ПРИМЕЧАНИЕ
В резиновой заглушке (3) имеется отверстие для регулировки давления воздуха.
В случае замены заглушки следует использовать только оригинальную запасную часть, предписанную компанией Brother.
-48-

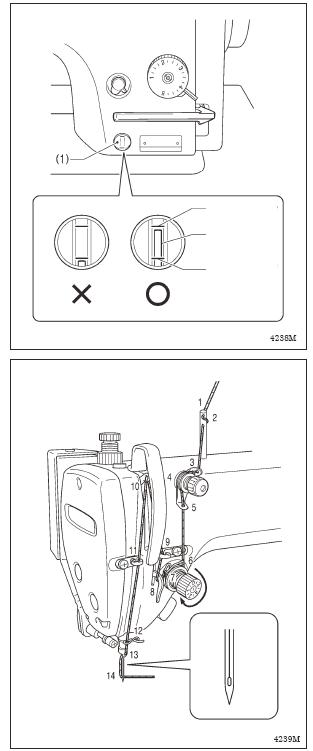

В. Количество масла в масляном резервуаре (спецификации -[].[]0, -[]3[])
Проверьте уровень масла в смотровом глазке (1) и долейте масло, если его уровень находится ниже нижней отсчетной линии (см. стр. 8)
Верхняя
отсчетная линия
Нижняя
отсчетная линия
3. Проверка
1. Замените иглу, если она погнута, или обломан е кончик.
2. Проверьте правильность заправки нитей (см. стр. 17).
3. Выполните пробную строчку.
-49-

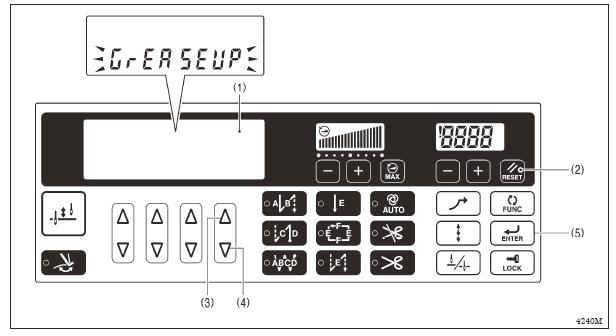

11-2 Нанесение смазки (спецификации –[]3[], []5[])
(Если появляется индикация "GrEASUP” ... При использовании панели управления G50)
Если при включении сетевого выключателя на главном дисплее (1) появляется мигающая индикация "GrEASUP”, и включается зуммер, это означает, что необходимо нанести смазку (в этом состоянии машина при нажатии педали работать не будет).
Нанесите смазку в соответствии с описанной ниже процедурой.
*Машина спецификации –[]0[] представляет собой швейную машину с минимальной смазкой, и для нее добавлять смазку не требуется.
Продолжение работы без нанесения смазки
1. Нажмите клавишу “RESET” (2).
2. Главный дисплей (1) перейдет в режим показа количества стежков, и при нажатии педали
машина будет запускаться.
ПРИМЕЧАНИЕ
*Если вы не нанесете смазку, когда на дисплее появилась мигающая индикация "GrEASUP”, она будет появляться каждый раз при включении сетевого выключателя, до тех пор, пока вы не выполните процедуру сброса, описанную ниже.
* В случае продолжения эксплуатации машины после появления индикации "GrEASUP” без нанесения смазки или выполнения процедуры сброса через некоторое время появится код неисправности "E100", и швейная машина будет принудительно заблокирована из соображений безопасности.
В этом случае нанесите смазку и выполните процедуру сброса.
*В случае продолжения эксплуатации после выполнения процедуры сброса без фактического нанесения смазки в работе машины могут возникнуть проблемы.
-50-

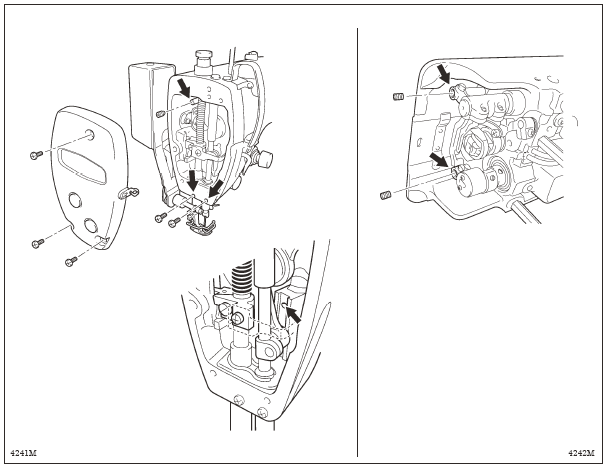

Нанесение смазки
Используйте предписанную компанией Brother консистентную смазку “Grease unit (SA)”

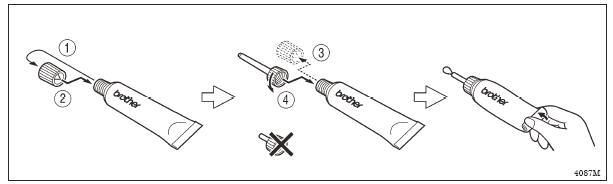

Использование тюбика
-50-
спецификации –[]3[], []5[]) спецификации -[]5[])
Поверните шкив машины
и опустите игольный стержень
настолько, чтобы стало видно
отверстие
1. Выключите сетевой выключатель
2. Выверните винты крепления и установочные винты
3. Нанесите смазку в каждое отверстие так, чтобы небольшой ее избыток вышел наружу.
4. Заверните винты крепления и установочные винты.
5. Поворачивая шкив машины рукой, несколько раз переместите игольный стержень вверх-вниз,
чтобы распределить смазку.
6. Вытрите излишнюю смазку чистой тканью вокруг винтов крепления и установочных винтов и
из-под втулки игольного стержня D.
7. Выполните описанную ниже процедуру сброса.
-51
Сброс количества израсходованной смазки
После нанесения смазки выполните следующую процедуру сброса количества израсходованной смазки
1. Одновременно нажав клавиши (3) и (4) справа, включите сетевой выключатель.
2. На главном дисплее (1) появится индикация “GuCt ххх” (”xxx”представляет собой количество
израсходованной смазки. Например, “100” означает, что израсходовано 100% смазки)
3. Не менее чем на 2 секунды нажмите клавишу RESET.
4. Индикация на главном дисплее изменится на “GuCt 0”
5. Нажмите клавишу ENTER (5). Главный дисплей (1) перейдет в режим показа количества
стежков, и нормальный пуск машины от педали снова станет возможным. На этом процедура
сброса завершается.
11-3 Нанесение смазки (спецификации –[]3[], []5[])

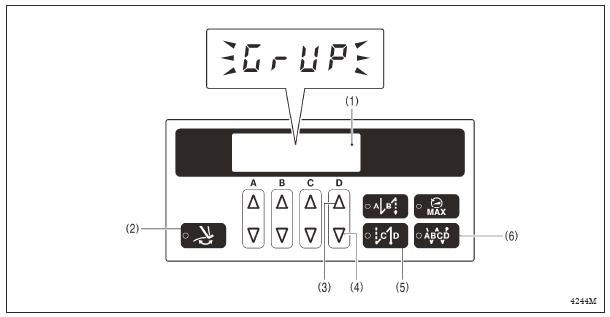

(Если появляется индикация "GrUP” ... При использовании панели управления G10)
Если при включении сетевого выключателя на главном дисплее (1) появляется мигающая индикация "GrUP”, и включается зуммер, это означает, что необходимо нанести смазку (в этом состоянии машина при нажатии педали работать не будет).
Нанесите смазку в соответствии с описанной ниже процедурой.
*Машина спецификации -[]0[] представляет собой швейную машину с минимальной смазкой, и для нее добавлять смазку не требуется.
Продолжение работы без нанесения смазки
1. Нажмите клавишу управления устройством для удаления нити (2).
2. Главный дисплей (1) перейдет в режим показа количества стежков, и при нажатии педали
машина будет запускаться.
ПРИМЕЧАНИЕ
*Если вы не нанесете смазку, когда на дисплее появилась мигающая индикация "GrUP”, она будет появляться каждый раз при включении сетевого выключателя, до тех пор, пока вы не выполните процедуру сброса, описанную ниже.
* В случае продолжения эксплуатации машины после появления индикации "GrEASUP” без нанесения смазки или выполнения процедуры сброса через некоторое время появится код неисправности "E100", и швейная машина будет принудительно заблокирована из соображений безопасности.
В этом случае нанесите смазку и выполните процедуру сброса.
-52-
*В случае продолжения эксплуатации после выполнения процедуры сброса без фактического нанесения смазки в работе машины могут возникнуть проблемы.
Нанесение смазки
Используйте предписанную компанией Brother консистентную смазку “Grease unit (SA)”
Использование тюбика
спецификации –[]3[], []5[] спецификации -[]5[]
Поверните шкив машины
и опустите игольный стержень
настолько, чтобы стало видно
отверстие
1. Выключите сетевой выключатель
2. Выверните винты крепления и установочные винты
3. Нанесите смазку в каждое отверстие так, чтобы небольшой ее избыток вышел наружу.
4. Заверните винты крепления и установочные винты.
5. Поворачивая шкив машины рукой, несколько раз переместите игольный стержень вверх-вниз,
чтобы распределить смазку.
6. Вытрите излишнюю смазку чистой тканью
вокруг винтов крепления и установочных
винтов из-под втулки игольного стержня D.
7. Выполните описанную ниже процедуру сброса.
Сброс количества израсходованной смазки
После нанесения смазки выполните следующую процедуру сброса количества израсходованной смазки
1. Одновременно нажав клавиши (3) и (4) справа, включите сетевой выключатель.
2. На главном дисплее (1) появится индикация “GuCt”.
3. Нажмите клавишу выполнения конечной закрепки (5)
4. При этом загорится индикатор клавиши конечной закрепки, и на главном дисплее появится
индикация “xxx” (“xxx” представляет собой количество израсходованной смазки). Например,
“100” означает, что израсходовано 100% смазки)
5. Не менее чем на 2 секунды нажмите клавишу непрерывного прошивания стежков закрепки (6).
6. На главном дисплее (1) появится индикация “0”
7. Нажмите клавишу управления устройством для удаления нити (2). Главный дисплей (1)
перейдет в режим показа количества стежков, и нормальный пуск машины от педали снова
станет возможным. На этом процедура сброса завершается.
12. РЕГУЛИРОВКА СМАЗКИ ЧЕЛНОЧНОГО УСТРОЙСТВА
(спецификации –[]0[], []3[])
ВНИМАНИЕ
Проверяя количество смазки, не прикасайтесь к движущимся частям машины, таким как челночное устройство или механизм подачи ткани. Это может привести к травме.
При замене челночного устройства или в случае изменения скорости шитья следует проверить количество подаваемого смазочного масла.
ПРИМЕЧАНИЕ
Швейная машина спецификации –5—представляет машину полностью сухого типа, и для нее регулировка смазки челночного устройства не требуется.

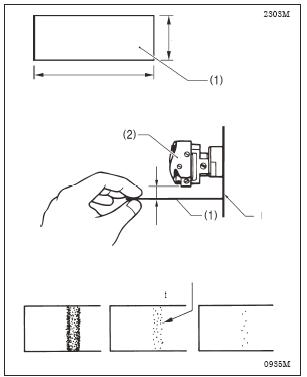

Проверка количества смазочного масла
1. Снимите нить со всех точек, от нитепритягивателя Прибл. 25 мм до иглы.
2. Поднимите прижимную лапку при помощи подъемного рычажка.
Прибл. 70 мм 3. Приблизительно на 1 минуту запустите машину с нормальной скоростью шитья, без нити (таким же образом, как при нормальной работе).
4. Поместите контрольный листок (1) под челночное устройство (2). Затем запустите машину с нормальной скоростью на 8 секунд (для контрольного листка можно использовать бумагу Платформа любого вида).
5-10 мм 5. Проверьте количество масла, разбрызганное на контрольный листок за это время.
Разбрызганное масло Если необходима регулировка, выполните ее, как
Слишком много Нормально Слишком мало описано ниже.
ПРИМЕЧАНИЕ
Если количество смазки не соответствует требуемому количеству, показанному на иллюстрации слева (если разбрызгивается слишком много масла, или масло не разбрызгивается вообще), поверните регулировочный винт (3) по часовой стрелке и полностью затяните его. Затем отверните винт против часовой стрелки на 2 1/2 оборота и выполните следующую регулировку.

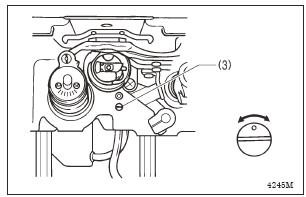

Регулировка смазки
1. Отклоните головку машины назад.
2. Чтобы отрегулировать количество смазки поверните в ту или иную сторону регулировочный винт (3).
*При повороте регулировочного винта (3) по часовой стрелке количество подаваемого смазочного масла увеличивается.
*При повороте регулировочного винта (3) против часовой стрелки количество подаваемого смазочного масла уменьшается.
3. Снова проверьте интенсивность смазки, как описано выше.
*Поворачивая регулировочный винт (3), отрегулируйте интенсивность смазки надлежащим образом.
4. После работы машины в течение приблизительно двух часов проверьте интенсивность смазки еще раз.
13. СТАНДАРТНЫЕ РЕГУЛИРОВКИ
ВНИМАНИЕ
Техническое обслуживание и осмотр машины должны выполняться только квалифицированным техником.
Для выполнения технического обслуживания и осмотра электрооборудования обратитесь к дилеру компании Brother или квалифицированному электрику.
Если какие-либо предохранительные устройства были сняты для выполнения регулировки или очистки, перед тем как продолжить работу установите их на место и проверьте их работоспособность.
Закрепите стол таким образом, чтобы он не мог сдвинуться с места при отклонении головки машины назад, или ее возврате в рабочее положение. Если стол сдвинется с места во время работы, это может стать причиной травмы.
Отклонять головку машины назад, или возвращать ее в рабочее положение следует двумя руками. Если вы будет делать это одной рукой, рука может соскользнуть, в результате чего вы можете получить травму.
Выключайте сетевой выключатель машины и вынимайте вилку сетевого шнура из розетки в следующих случаях:
При выполнении технического обслуживания, осмотра или регулировки
При замене расходных или быстроизнашивающихся частей, таких как челночное устройство
Если какую-либо регулировку необходимо выполнить без отключения питания, соблюдайте крайнюю осторожность и примите все необходимые меры безопасности.
-55-
13-1 Регулировка положения пускового выключателя
Пусковой выключатель может быть установлен в положение А или В.
Установите его в удобное для вас положение.
1. Выверните два винта (2)
2. Сдвиньте монтажное основание (3) таким образом, чтобы установить пусковой выключав желаемое положение А или В
3. Заверните и затяните два винта (2).
Поворот пускового выключателя
Пусковой выключаможно дополнительно повернуть на 90º, как показано на иллюстрации. Выберите удобное для вас положение.
-56-

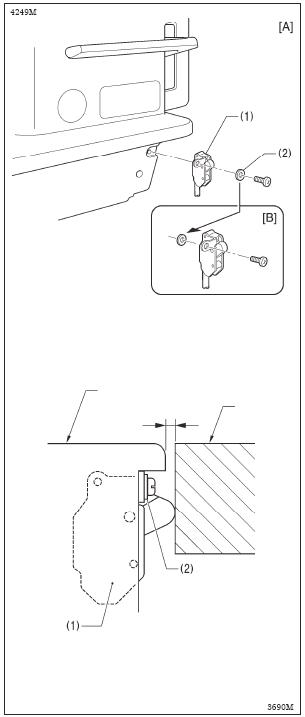

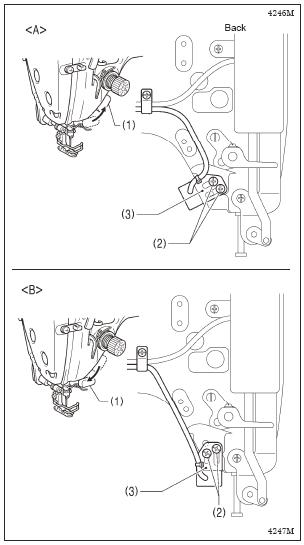

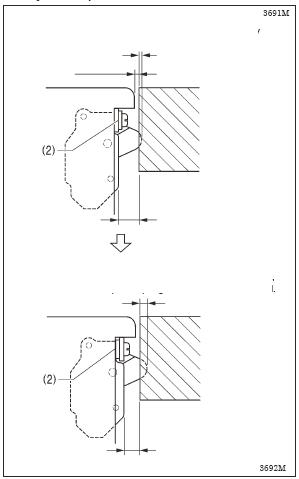

13-2 Регулировка положения предохранительного выключателя
Нормальное положение предохранительного выключапоказано на рисунке А.
Однако, если обработка стола выполнена таким образом, что между головкой машины и отверстием в столе имеет место слишком большой просвет, это может неблагоприятно повлиять на работу предохранительного выключа
Метод регулировки
Стандартная величина зазора между головкой машины и стенкой отверстия в столе составляет 1, 5 мм.
Если величина зазора составляет 3,5 мм или более, установите предохранительный выключатак, чтобы шайба (2) находилась со стороны головки машины, как показано на Рис. В.
*Если отрегулировать положение выключателя таким образом не удается, установите дополнительные шайбы такой же толщины.
Действие предохранительного выключателя
Если ход пружины слишком мал предохранительный выключатель,
действовать не будет
Швейная машина 3.5 мм или более
Стол.
1,5 мм
Зазор слишком велик
Обеспечить требуемый рабочий ход
пружины можно посредством изменения положения предохранительного выключателя
Уменьшите зазор.
-57-

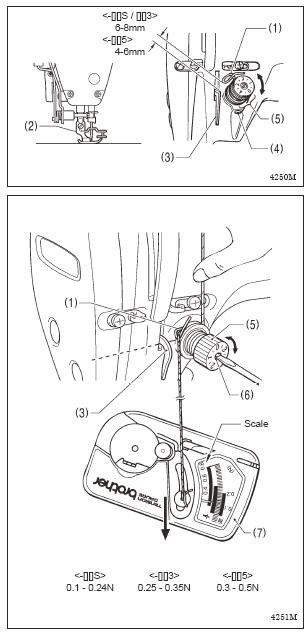

13-3 Регулировка натяжения пружины нитепритягивателя
Положение пружины нитепритягивателя
Стандартное положение пружины нитепритягива– на 6-8 мм (4-6 мм для спецификаций [][]5) над поверхностью направляющей нити (3), когда прижимная лапка (2) опущена.
1. Опустите прижимную лапку (2).
2. Ослабьте установочный винт (4).
3. Поверните кронштейн натяжителя нити (5), чтобы отрегулировать положение пружины.
4. Затяните установочный винт (4).
Натяжение пружины нитепритягивателя
Стандартное натяжение пружины нитепритягиваизменяется в зависимости от спецификации машины:
спецификации [][]S 0,1 – 0,24 Н
спецификации [][]3 0,25 – 0,35 Н
спецификации [][]5 0,30 – 0,50 Н
1. Нажмите на игольную нить пальцем так, чтобы она находилась немного выше кронштейна натяжи
2. Вытяните игольную нить вниз так, чтобы пружина нитепритягиванаходилась на такой же высоте, что и основание направляющей нити (3), а затем измерьте натяжение пружины нитепритягива
3. Вставьте отвертку в шлиц шпильки натяжии поворачивая ее, отрегулируйте натяжение пружины нитепритягива
ПРИМЕЧАНИЕ: При использовании динамометра (7) (продается отдельно) считывайте показания на стороне красной линии.
-58-

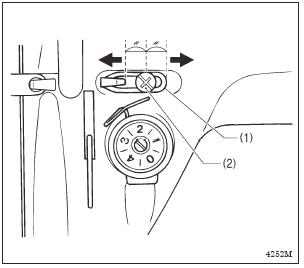

13-4 Регулировка направляющей нити R
Стандартное положение направляющей нити R (1) - Больше Меньше положение, при котором винт (2) находится посередине прорези для регулировки положения направляющей.
Чтобы отрегулировать положение направляющей, ослабьте винт (2) и сдвиньте направляющую нити R в ту или иную сторону.
Для шитья толстых материалов сдвиньте направляющую нити R (1) влево. Натяжение нити увеличится
Для шитья тонких материалов сдвиньте направляющую нити R (1) вправо. Натяжение нити уменьшится.

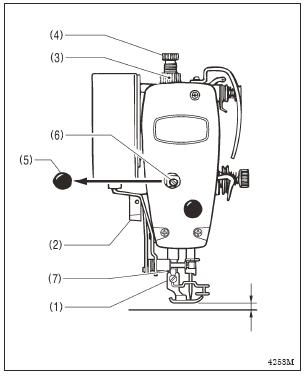

13-5 Регулировка высоты прижимной лапки
Стандартная высота прижимной лапки (1) – 6 мм, когда прижимная лапка поднята при помощи подъемного рычажка (2).
1. Ослабьте стопорную гайку (3) регулировочного винта (4) и поверните регулировочный винт (4) так, чтобы к прижимной лапке не прилагалось давление.
2. Поднимите подъемный рычажок (2). При этом прижимная лапка (1) также поднимется.
3. Снимите заглушку маслоналивного отверстия (5)
4. Ослабьте болт (6) и сдвиньте прижим (7) вверх или вниз настолько, чтобы прижимная лапка находилась на стандартной высоте 6 мм.
5. Затяните болт (6).
6. Установите на место заглушку маслоналивного отверстия (5).
7. Отрегулируйте давление прижимной лапки при помощи регулировочного винта (4) и затяните 6 мм стопорную гайку (3).
-59-

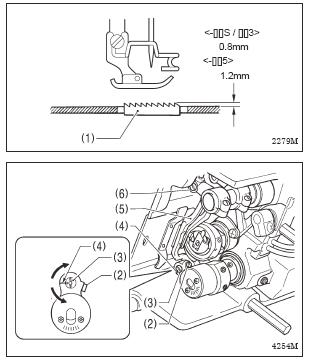

13-6 Регулировка высоты собачки транспортера ткани
Стандартная высоты собачки транспортера ткани (1) – 0,8 мм над верхней поверхностью игольной пластинки для машин спецификаций –[][]S/ [][]3 и 1,2 мм для машин спецификации [][]5 в максимально поднятом положении.
1. Поверните шкив машины так, чтобы собачка транспортера (1) поднялась в крайнее верхнее положение.
2. Отклоните головку машины назад.
3. Ослабьте винт (2).
4. Поворачивая шпильку (3) в пределах 90º от отсчетной линии (4), отрегулируйте положение тяги (5) (см. Рис. А)
5. Затяните винт (2).
*Если необходимо отрегулировать угол наклона собачки транспортера, выполняя описанную выше регулировку, поворачивайте вал (6) (см. Рис. В)
(см. “13-7 Регулировка угла наклона собачки транспортера ткани)
Становится выше
Игольная пластинка
Стандартное положение
Становится ниже
Становится выше Становится выше
Станд. положение Станд. положение
Становится ниже Становится ниже
-60-

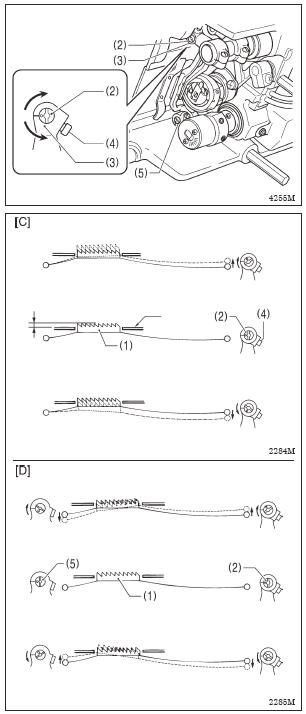

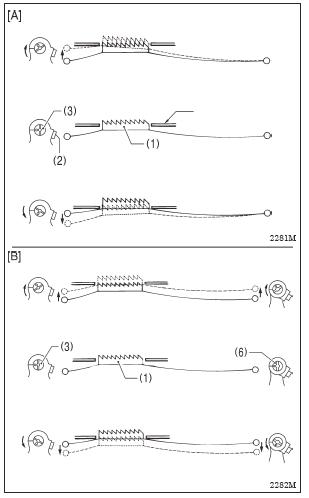

13-7 Регулировка угла наклона собачки транспортера ткани
Стандартным углом наклона собачки транспортера ткани (1) является такой угол, когда в положении максимального подъема собачки над игольной пластинкой установочная метка “O” на вале (2)
Поднять передн. часть совмещена с коромыслом кронштейна (3) и собачка ( (1) расположена параллельно игольной пластинке.
1. Поворачивая шкив машины, установите собачку транспортера ткани (1) в крайнее верхнее
Опустить передн. часть положение.
2. Отклоните головку машины назад.
3. Ослабьте два установочных винта (4).
4. Поверните вал (2) в пределах 90º относительно стандартного положения.
Во избежание сморщивания ткани опустите переднюю сторону собачки (1).
Чтобы предотвратить проскальзывание материала, Поднять передн. часть поднимите переднюю сторону собачки (1)
Параллельно 5. Затяните установочные винты (4).
* Если вы хотите наклонить собачку транспортера (1) еще дальше, выполняя вышеописанную Станд. настройка регулировку поворачивайте шпильку (5) кронштейна (см. “13-6 Регулировка высоты собачки транспортера ткани”)
*После регулировки углом наклона собачки изменится высота ее подъема, поэтому ее следует Опустить передн. часть отрегулировать еще раз.
Опущена задн. часть Поднять передн. часть
Станд. настройка Станд. настройка
Поднята задн. часть Опустить передн. часть
-61-

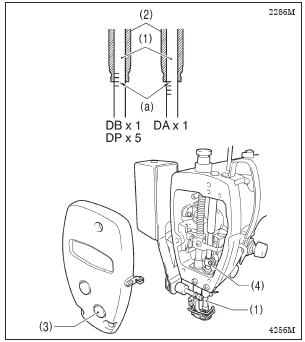

13-8 Регулировка высоты игольного стержня
Установочная метка (а), вторая снизу игольного стержня (1) (четвертая снизу при использовании иглы DA х 1) должна быть совмещена с нижним краем втулки игольного стержня D (2), как показано на иллюстрации, когда игольный стержень (1) находится в крайнем нижнем положении.
1. Поворачивая шкив машины, установите игольный стержень (1) в крайнее нижнее положение.
2. Снимите заглушку (3).
3. Ослабьте винт (4) и сдвиньте игольный стержень (1) вверх или вниз
4. Затяните винт (4).
5. Установите на место заглушку (3).

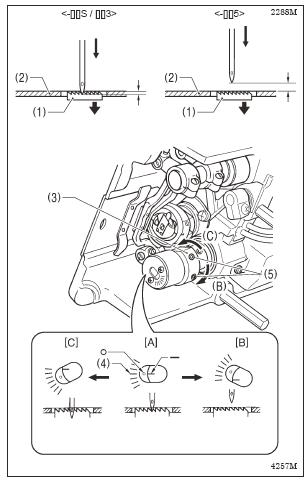

13-9 Настройка синхронизации и иглы и транспортера ткани
На иллюстрации слева показано стандартное положение кончика иглы, когда собачка транспортера ткани (1) находится заподлицо с верхней Прибл. 1 мм Прибл. 3 мм поверхностью игольной пластинки (2).
(при этом метка “-“ на нижнем вале совмещена с серединой шкалы (4) (метка “O”) на вертикальном кулачке (3)
-[][]S / [][]3
Верхняя сторона собачки транспортера (1) и верхняя поверхность игольной пластинки (2) должны быть совмещены, а кончик иглы должен быть приблизительно на 1 мм ниже игольной пластинки (2).
1. Отклоните головку машины назад.
2. Чтобы отрегулировать синхронизацию, ослабьте два установочных винта (5) и немного поверните вертикальный кулачок (3) (используйте в качестве ориентиров метку “-“ на нижнем вале и шкалу (4) вертикального кулачка (3) *Чтобы установить стандартное положение, совместите метку “-“ на нижнем вале с серединой шкалы (4) (метка “O”) на вертикальном кулачке (3). (см. [A] на иллюстрации).
*Чтобы устранить проскальзывание материала, Опережение Стандартная Отставание следует изменить настройку в сторону отставания иглы настройка иглы иглы (поверните вертикальный кулачок (3) в направлении (В) (см. [B] на иллюстрации. * Чтобы улучшить натяжение нити, увеличьте
опережение иглы (поверните вертикальный кулачок (3) в направлении (С) (см. [C] на иллюстрации.
-62-
ПРИМЕЧАНИЕ: Не поворачивайте вертикальный кулачок (3) слишком далеко в направлении (С) – это может привести к поломке иглы.
3. По завершении регулировки затяните установочные винты (5)

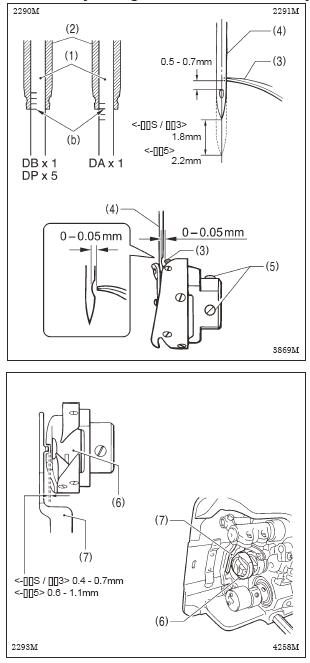

13-10 Настройка синхронизации и иглы и челночного устройства Кончик вращающегося крючка (3) должен быть совмещен с осью иглы (4), когда игольный стержень (1) сдвигается из крайнего нижнего положения в положение, при котором установочная метка (b) - нижняя метка на игольном стержне (или третья снизу метка при использовании иглы DA x 1) совмещена с нижним краем втулки игольного стержня D (2), как показано на иллюстрации.
1. Поворачивая шкив машины, поднимите игольный стержень (1) из крайнего нижнего положения в положение, при котором установочная метка (b) совмещена с нижним краем втулки игольного стержня D (2), как показано на иллюстрации.
(Игла должна подняться на 1,8 мм (2,2 мм для спецификаций [][]5), и расстояние от игольного ушка до кончика вращающегося крючка должно быть равно 0,5- 0,7 мм).
2. Ослабьте установочные винты (5) и совместите кончик вращающегося крючка (3) с осью иглы (4). Расстояние между кончиком вращающегося крючка (3) и иглой (4) должно составлять приблизительно 0-0,05 мм.
3. Затяните установочные винты (5).
Проверка зазора между вращающимся крючком и кронштейном держателя шпульного колпачка
Убедитесь в том, что зазор между вращающимся крючком (6) кронштейном держателя шпульного колпачка достаточен, чтобы используемая нить проходила свободно.
Величина зазора должна составлять 0,4-0,7 мм для моделей –[][]S / [][]3 и 0,6-1,1 мм для моделей [][]5.
-63-

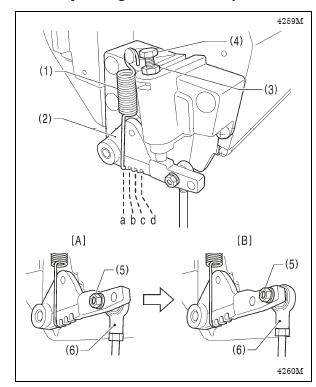

13-11 Регулировка педали
<Настройка чувствительности при нажатии педали вперед>
Если машина начинает шить с малой скоростью, как только вы просто ставите ногу на педаль, или если сопротивление педали слишком слабое, измените положение (от а до d) зацепления пружины (1) за рычаг педали (2).
а – положение, соответствующее самому слабому сопротивлению педали. При перестановке пружины в положения b, c, d сопротивление постепенно увеличивается.
<Настройка чувствительности при нажатии педали назад>
1. Ослабьте гайку (3) и поверните болт (4).
При затяжке болта (4) усилие, которое необходимо приложить к педали, увеличивается. При отворачивании болта усилие уменьшается.
2. Затяните гайку (3).
<Регулировка хода педали>
Отверните гайку (5) и переставьте наконечник соединительной тяги (6) из положения, показанного на Рис. (А), в положение, показанное на Рис. (В).
При этом величина хода педали увеличится приблизительно на 27%.
При этом также изменится чувствительность педали при нажатии вперед и назад, поэтому при необходимости чувствительность следует отрегулировать повторно.
-64-
13-12 Регулировка величины люфта прижимной лапки
При шитье эластичных материалов и материалов с длинным ворсом вы можете выполнить регулировку величины люфта прижимной лапки в зависимости от обрабатываемого материала.
1. Поворачивая шкив машины рукой, Величина установите собачку транспортера ткани (2)
люфта ниже игольной пластинки (3).
2. Опустите прижимную лапку (1) при помощи подъемного рычага
3. Ослабьте гайку (4).
4. При помощи шестигранного ключа поверните регулировочный винт (5), чтобы отрегулировать величину люфта.
*Чтобы поднять прижимную лапку (1)
Поверните регулировочный винт (5) по П
Поднять Опустить часовой стрелке
* Чтобы опустить прижимную лапку (1)
Поверните регулировочный винт (5) против часовой стрелки
5. Затяните гайку (4).
* По завершении регулировки выполните пробную строчку.
-65-
14. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Перед тем как обратиться в ремонтную службу, проверьте следующее и попытайтесь устранить неисправность самостоятельно.
Если описанные ниже методы не дают результата, выключите сетевой выключатель машины и обратитесь к квалифицированному технику или по месту покупки машины.
ОПАСНО
Перед тем, как открыть крышку блока управления, выключите сетевой выключатель машины и выньте вилку сетевого шнура из розетки. После этого подождите 5 минут. Прикосновение к токоведущим частям, находящимся под напряжением, может привести к серьезной электротравме.
ВНИМАНИЕ
Перед тем, как приступить к поиску им устранению неисправностей, выключите сетевой выключатель и выньте вилку сетевого шнура из розетки. При случайном нажатии педали машина может прийти в действие, что может привести к травме.
14-1 Шитье
Пункты, отмеченные “*” в столбце “Стр.”, должны проверяться только квалифицированным техником.
Проблема | Возможная причина | Стр. | |
1 | Не натянута верхняя нить
| *Слишком слабое натяжение верхней нити или слишком сильное натяжение нижней нити? Отрегулируйте натяжение верхней или нижней нити *Правильно ли отрегулирована синхронизация иглы и механизма подачи ткани? Отрегулируйте синхронизацию (увеличьте опережение иглы) | 44 62* |
2 | Не натянута нижняя нить
| *Слишком слабое натяжение нижней нити или слишком сильное натяжение верхней нити? Отрегулируйте натяжение верхней или нижней нити | 44 |
3 | В строчке появляются петли. | *Нет ли заусенцев или иных дефектов на деталях тракта заправки нити? При помощи надфиля, абразивного бруска или наждачной бумаги удалите заусенцы или иные дефекты. *Свободно ли вращается шпулька? Вытяните нижнюю нить и убедитесь в отсутствии слабины, или замените шпульку или шпульный колпачок. | |
4 |
| *Погнута или затуплена игла? Если игла погнута или затуплена, ее следует заменить. *Правильно ли установлена игла? Проверьте правильность установки иглы. *Правильно ли заправлена нить? Проверьте правильность заправки нити. *Слабое давление прижимной лапки? Отрегулируйте давление прижимной лапки. *Слишком тонкая игла? Установите более толстую иглу. | 15 18 45 |
*Слишком большая высота прижимной лапки? Отрегулируйте высоту прижимной лапки. *Слишком слабое натяжение пружины нитепритягивателя? Отрегулируйте натяжение пружины нитепритягивателя. *Правильно ли отрегулирована синхронизация иглы и челночного устройства? Отрегулируйте высоту игольного стержня. Отрегулируйте зазор между иглой и кончиком вращающегося крючка. | 59* 58* 62* 63* | ||
5 | Пропуск стежков в начале шитья Разматывание нити в начале шитья
| *Слишком сильное натяжение пружины нитепритягивателя? Уменьшите натяжение пружины нитепритягивателя. *Слишком большой рабочий диапазон пружины нитепритягивателя? Опустите пружину нитепритягивателя. *Слишком мала остаточная длина верхней нити после обрезки? Отрегулируйте натяжение нити. *Чисто ли выполняется обрезка нити? Заточите неподвижный нож или при необходимости замените неподвижный и подвижный ножи. *Слишком толстая игла? Установите более тонкую иглу. *Слишком мала остаточная длина нижней нити после обрезки? Если шпулька свободно проворачивается, замените пружину в шпульном колпачке. *Слишком большая скорость в начале шитья? Включите функцию медленного пуска (панель управления G50) Включите функцию медленного пуска (панель управления G10) *Слишком высокое верхнее положение остановки иглы? Отрегулируйте верхнее положение остановки иглы. | 58* 58* 45 * 16 29* 35* 30, 40* |
6 |
| *Слабое давление прижимной лапки? Отрегулируйте давление прижимной лапки *Низкое положение собачки транспортера ткани? Отрегулируйте положение собачки транспортера ткани. *Царапины на шпульке? В случае повреждения шпульки удалите дефекты при помощи наждачного бруска или замените шпульку. | 45 60 |
Пропуск стежков во время шитья
Неравномерная строчка-67-
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 |
