Опалубка. Технический каталог 2009 г (стр. 2 )

1.3. Щит угловой внутренние (ЩУВ)

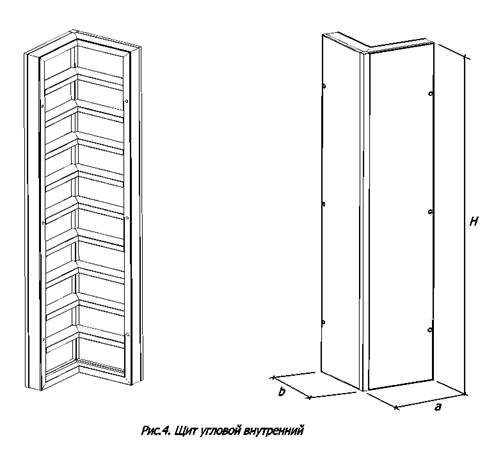

Угловые внутренние щиты применяются для формования внутренней стороны прямого угла стены здания и также состоят из каркаса и палубы.

Все типоразмеры угловых внутренних щитов (а также их масса, площадь одного щита) указаны в таблице:

Типоразмеры a х b х h, м.	0,3 х 0,3 х 3,0	0,4 х 0,4 х 3,0	0,5 х 0,5 х 3,0	0,6 х 0,6 х 3,0
Масса, кг	62,20	75,40	88,40	101,50
S, м2	1,80	2,40	3,00	3,60

- 7 -

1.4. Щит угловой наружный (ЩУН)

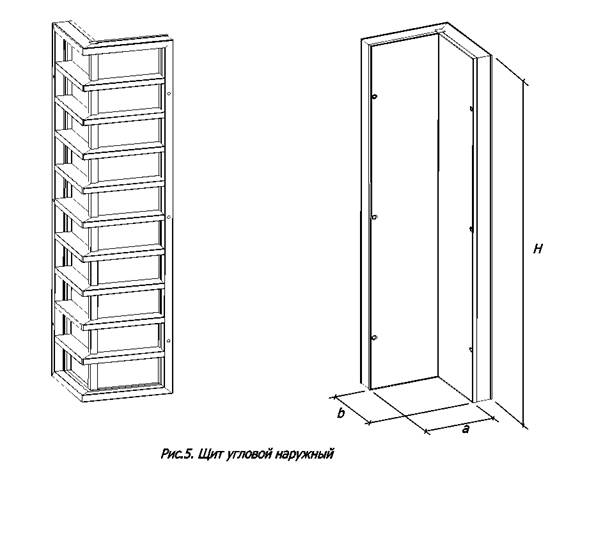

Угловые наружные щиты применяются для формования наружной стороны прямого угла стены здания и состоят из каркаса и палубы.

Типоразмеры угловых наружных щитов (а также их масса, площадь одного щита) указаны в таблице:

Типоразмеры a х b х h, м	0,48 х 0,48 х 3,00	0,50 х 0,50 х 3,00	0,70 х 0,70 х 3,00
Масса, кг	96,00	98,60	124,70
S, м2	2,88	3,00	4,20

- 8 -

1.5 Щит шарнирный

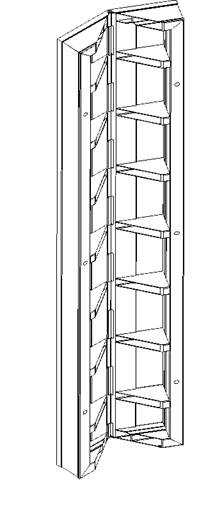

Шарнирные щиты применяются для формования непрямых углов стен здания. Существует три основных типоразмера шарнирных щитов. При формировании угла щит 0,3х0,3х3,0 устанавливается с внутренней стороны угла, а щит 0,5х0,5х3,0 или 0,1х0,1х3,0 AL устанавливается с наружной стороны угла (рис.6).

Рис.6. Щит шарнирный

Типоразмеры шарнирных щитов (а также их вес, площадь одного щита) указаны в таблице:

Типоразмеры a х b х H, м	ЩШВ-0,3х0,3х3,0	ЩШВ-0,3х0,3х3,0AL	ЩШН-0,1х0,1х3,0AL	ЩШН-0,5 х 0,5 х 3,0
Вес, кг	42,00	42,00	36,00	66,70
S, м2	1,80	1,80	0,60	3,00

- 9 -

1.6. Опалубка колонн на универсальных щитах

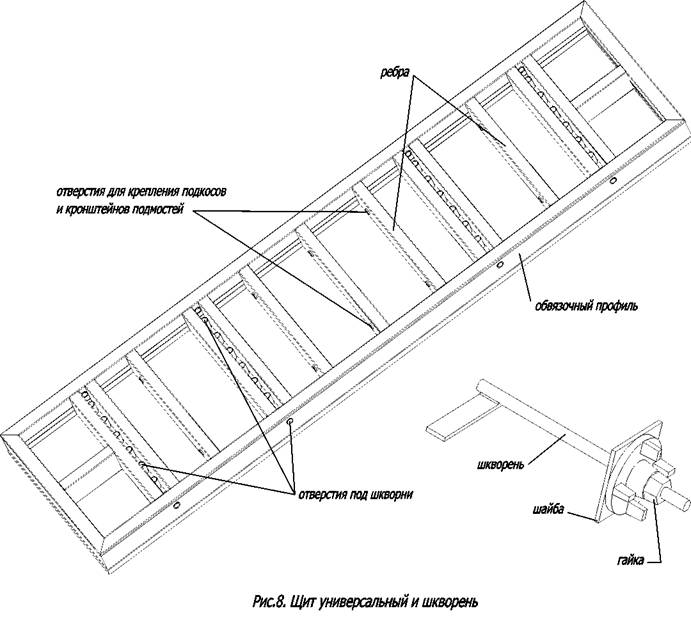

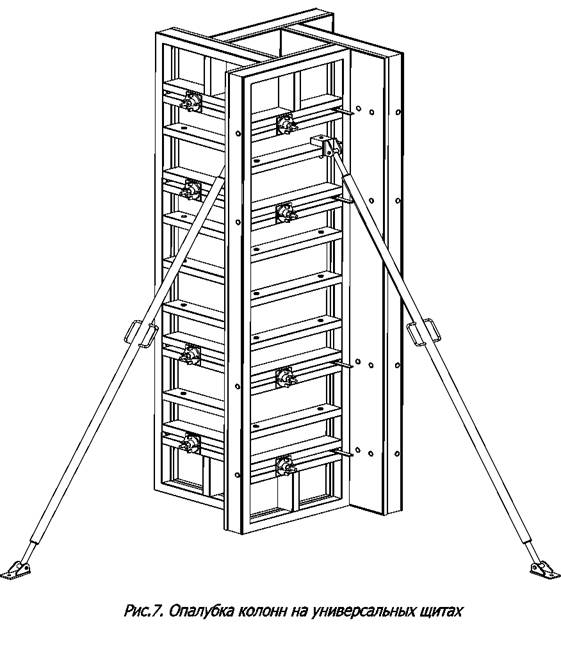

Для возведения колонн с размером прямоугольного сечения от 200 до 600 м предусмотрены универсальные щиты 0,8 × 3,0 м с отверстиями под шкворни, позволяющие устанавливать необходимый размер колонн в плане с шагом 100 мм или 50 мм (в зависимости от исполнения).

-10-

Типоразмеры шарнирных щитов (а также их вес, площадь одного щита) указаны в таблице:

Типоразмеры, м.	1,20 x 3,00	0,80 x 3,00
Масса, кг	114,10	80,50
S, м2	3,60	2,40

- 11 -

1.8. Опалубка колонн на угловых элементах

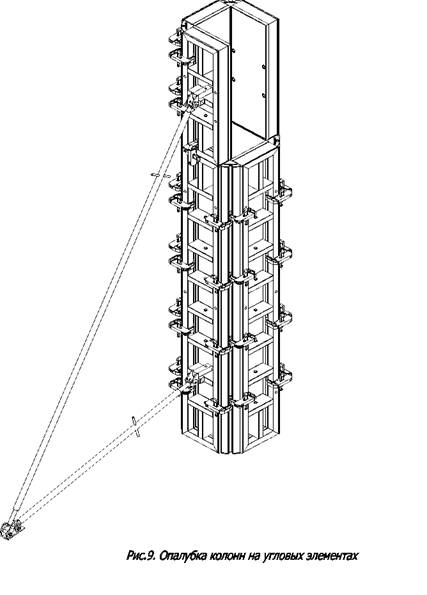

Кроме того, для возведения колонн предусмотрен вариант опалубки, в котором линейные щиты необходимого размера монтируются между собой при помощи угловых элементов.

- 12 -

1.8. Опалубка шахт

Опорная площадка для шахт лифтов

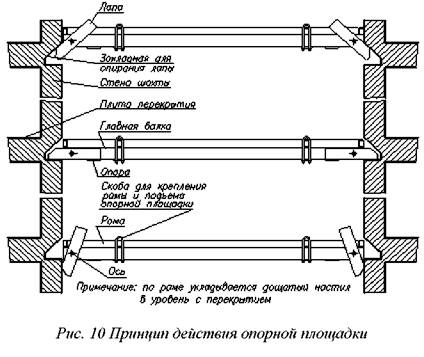

Применяется при бетонировании стен шахт и перекрытий над шахтами лифтов, служит опорой для опалубочного оборудования. Устанавливается и передвигается с этажа на этаж при помощи крана. Конструкция устроена таким образом, что фиксирование площадки в уровне перекрытий происходит автоматически.

Использование опорной площадки позволяет сократить время и трудозатраты при ведении работ по монтажу и демонтажу опалубки.

- 13 -

1.9. Комплектующие к стеновой опалубке

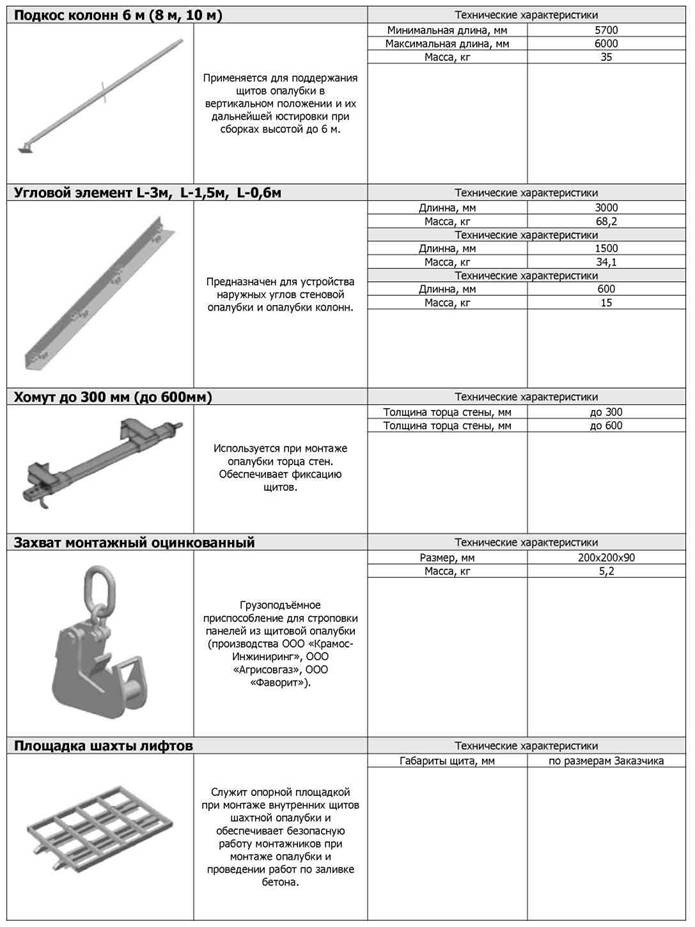

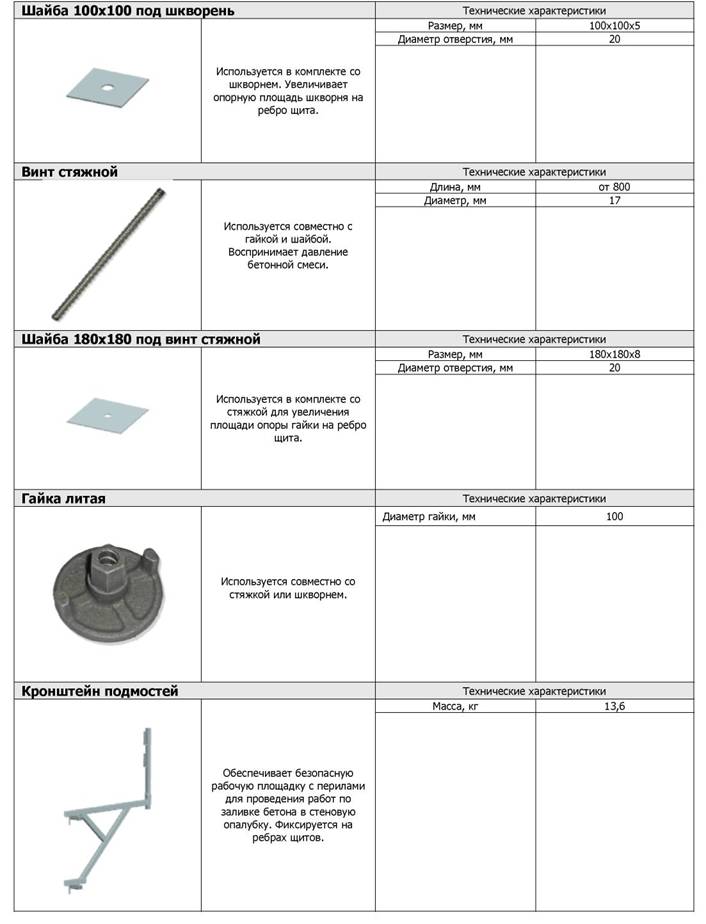

Номенклатура выпускаемых комплектующих к стеновой опалубке полностью обеспечивает доукомплектацию, сборку, монтаж и безопасную эксплуатацию щитов опалубки различных систем. Набор комплектующих обеспечивает сборку на основе щитов различных систем:

-  опалубки стен;

-  опалубки колонн;

-  опалубки шахты лифта.

Безопасность и удобство проведения работ обеспечивается различными исполнениями подмостей, в т. ч. и подмостей наружных ПН-6.

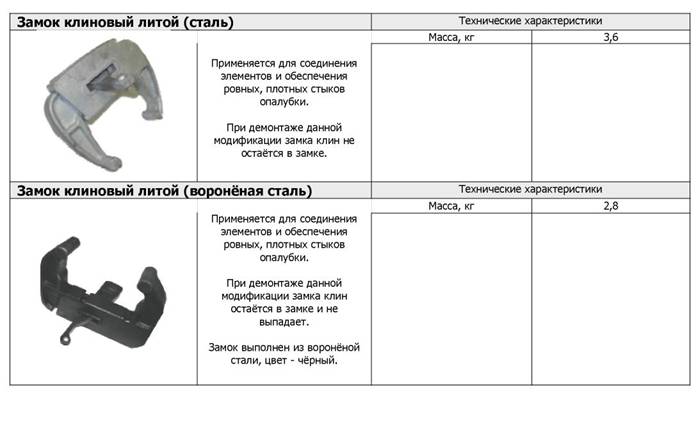

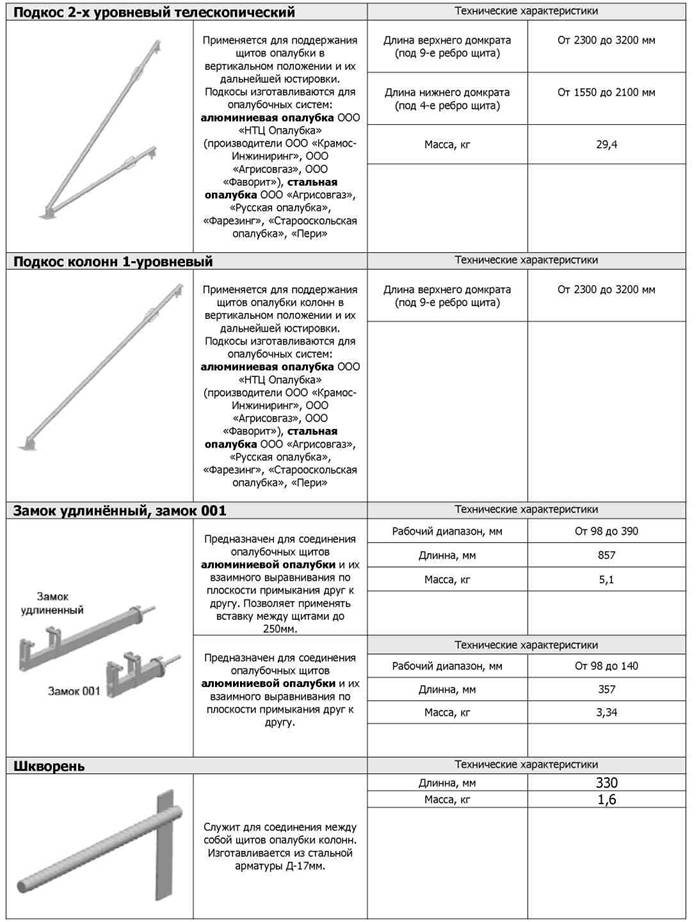

Фиксация щитов обеспечивается номенклатурой замков, шкворней и шайб, а также надёжными и долговечными подкосами закрытого резьбового элемента.

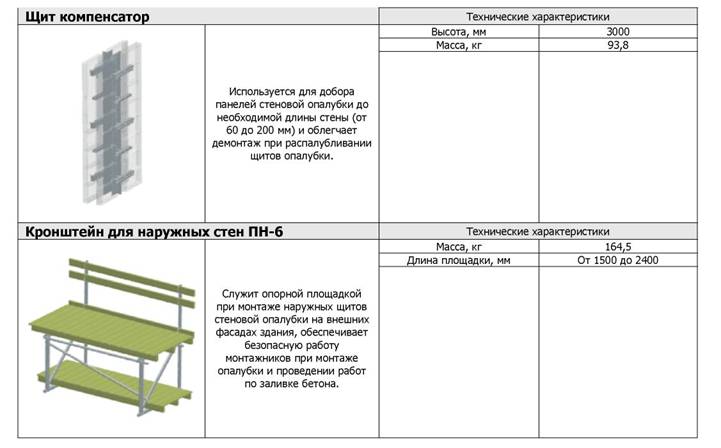

Решение угловых отливок бетона обеспечивается рядом угловых элементов, добор линейных размеров обеспечивает стальной щит компенсатор.

Комплектующие к стеновой опалубке

- 14 -

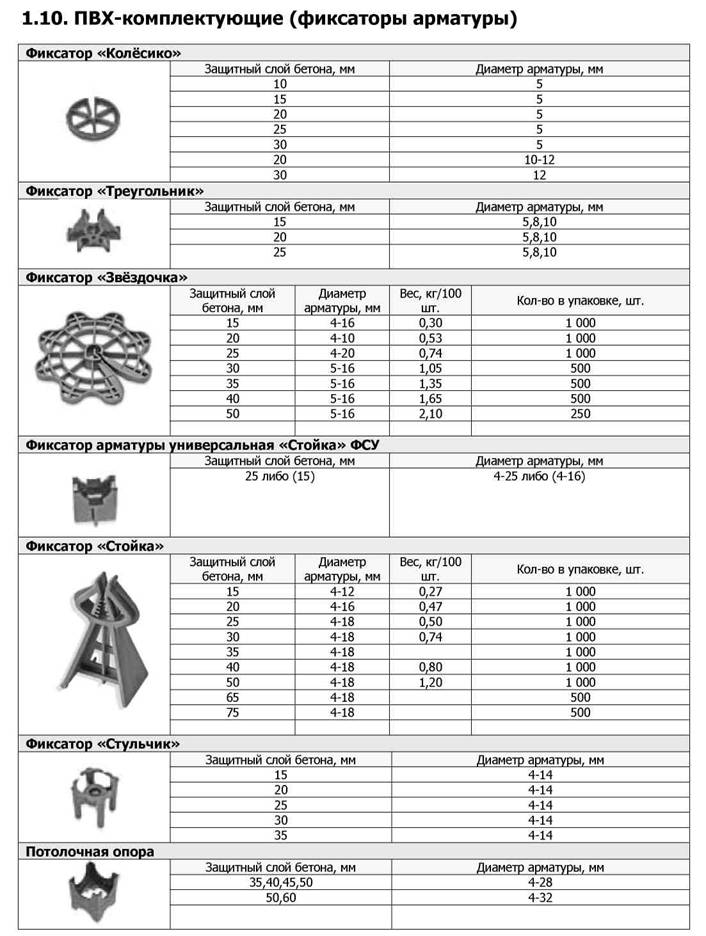

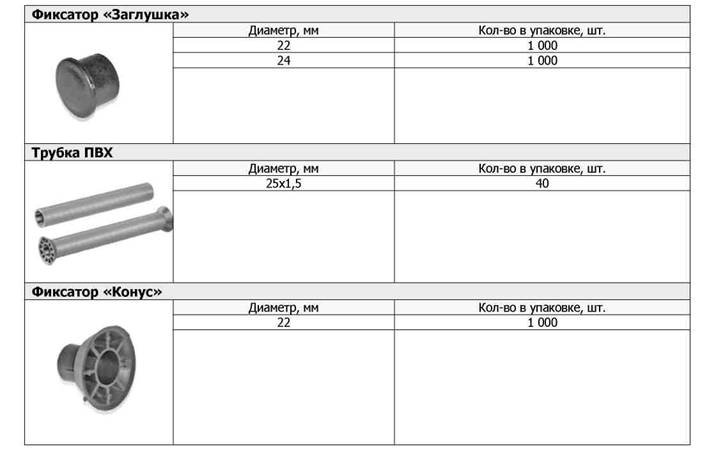

2. ОПАЛУБКА ПЕРЕКРЫТИЙ НА ТЕЛЕСКОПИЧЕСКИХ СТОЙКАХ

Основой опорной части системы опалубки перекрытий при высотах до 4,5 м. является номенклатура телескопических стоек (стойка-домкрат) с диапазоном максимальных высот от 3,1 до 4,5 м.

Несущая способность стоек напрямую зависит от высоты стойки и способа её закрепления (см. таблицу).

Для удобства монтажа вертикальную устойчивость стойки обеспечивает складывающаяся тренога, удобное опирание балок - унивилка.

Набор дополнительных комплектующих обеспечит удобство и безопасность работ при возведении монолитных перекрытий.

Для больших высот (от 4,5м) предусмотрена система перекрытий на основе объёмной стойки опалубки перекрытий.

2.1. Стойка телескопическая (стойка-домкрат)

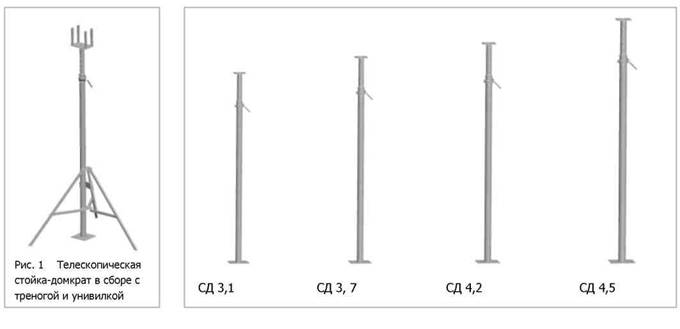

Описание: телескопическая стойка (стойка домкрат) служит опорной частью при возведении монолитных железобетонных перекрытий высотой от 1,5 до 4,5 м при толщине перекрытия до 400 мм.

Табл. 1
Наименова ние	Диаметр опоры наружной, мм	Диаметр опоры внутренней, мм	Нагрузка мин. вылет, кг (в зависимости от схемы закрепления)	Нагрузка макс. вылет, кг (в зависимости от схемы закрепления)	Ссылка на подробное описание
СД 3,1	60	48 (51)	4	1	см. Табл. 2
СД 3,7	60	48 (51)	3	1	см. Табл. 3
СД 4,2	60	48 (51)	2		см. Табл. 4
СД 4,5	60; 60х60	48 (51)	2		см. Табл. 5

- 21 -

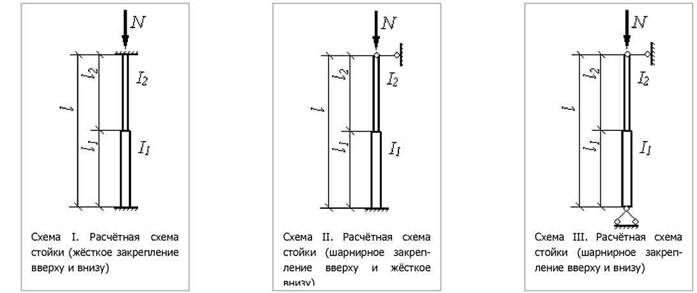

2.2. Схемы закрепления стоек-домкратов

- 22 -

Табл. 3

Стойка высотой 3,7 (м) при изменении высоты от 2 (м) - 3,7 (м)
Максимально допустимая нагрузка на стойку-домкрат высотой 3,7 (м) в зависимости от схемы закрепления стойки и вылета верхней выдвижной опоры при
Высота стойки, мм	Нагрузка при I схеме закрепления, кгс	Нагрузка при II схеме закрепления, кгс	Нагрузка при III схеме закрепления, кгс
2000	6670	5706	3805
2100	6365	5185	3259
2200	6365	5185	3259
2300	6236	4912	3010
2400	6132	4655	2711
2500	5947	4342	2512
2600	5827	4037	2288
2700	5650	3740	2079
2800	5450	3524	1943
2900	5249	3259	1822
3000	5113	3010	1692
3100	4784	2749	1548
3200	4535	2552	1453
3300	4342	2360	1356
3400	4222	2199	1244
3500	3981	2047	1163
3600	3740	1966	1107
3700	3540	1833	1027
