Опалубка. Технический каталог 2009 г (стр. 3 )

Стойка высотой 4,2 (м) при изменении высоты от 2,5 (м) - 4,2 (м)
Максимально допустимая нагрузка на стойку-домкрат высотой 4,2 (м) в зависимости от схемы закрепления стойки и вылета верхней выдвижной опоры при
Высота стойки, мм	Нагрузка при I схеме закрепления, кгс	Нагрузка при II схеме закрепления, кгс	Нагрузка при III схеме закрепления, кгс
2500	6132	4599	2593
2600	5891	4342	2496
2700	5706	4101	2356
2800	5522	3805	2047
2900	5313	3628	1918
3000	5113	3420	1774
3100	4976	3154	1653
3200	4784	2913	1549
3300	4655	2665	1469
3400	4407	2496	1373
3500	4278	2318	1271
3600	4101	2167	1196
3700	3981	2022	1148
3800	3740	1894	1075
3900	3580	1774	995
4000	3315	1670	963
4100	3154	1573	897
4200	3057	1496	860

- 23 -

Стойка высотой 4,5 (м) при изменении высоты от 2,8 (м) - 4,5 (м)
Максимально допустимая нагрузка на стойку-домкрат высотой 4,5 (м) в зависимости от схемы закрепления стойки и вылета верхней выдвижной опоры при
Высота стойки, мм	Нагрузка при I схеме закрепления, кгс	Нагрузка при II схеме закрепления, кгс	Нагрузка при III схеме закрепления, кгс
3300	4599	2913	1501
3400	4471	2711	1405
3500	4278	2496	1337
3600	4101	2288	1260
3700	4037	2167	1196
3800	3805	2020	1116
3900	3684	1918	1060
4000	3476	1774	1012
4100	3420	1692	935
4200	3259	1589	897
4300	2973	1485	804
4400	2842	1420	757
4500	2593	1337	673

- 24 -

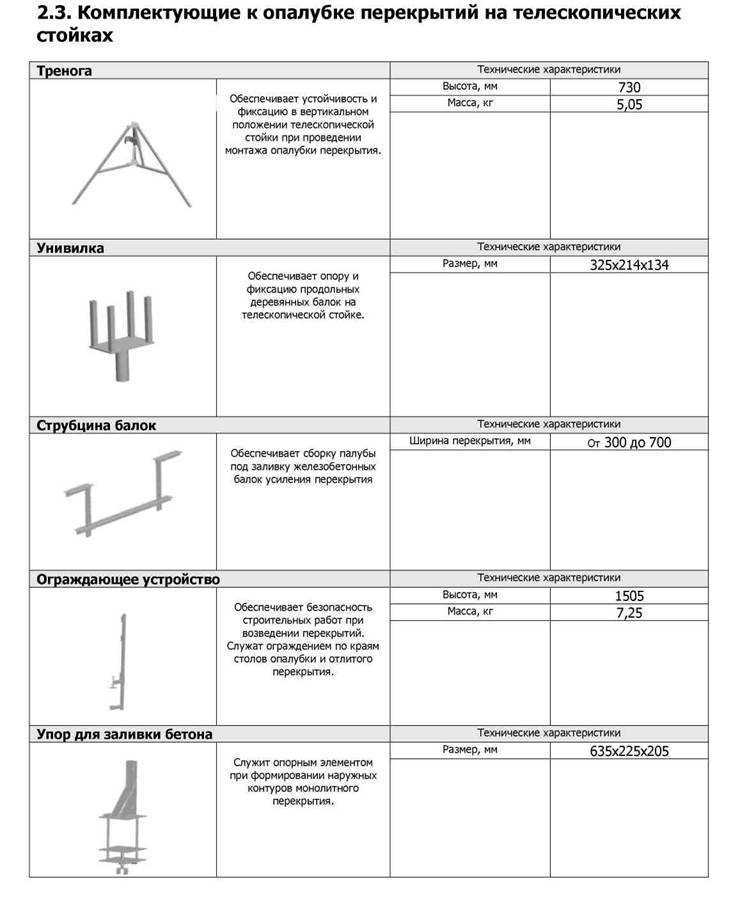

3. ОПАЛУБКА ПЕРЕКРЫТИЙ НА ОБЪЁМНЫХ СТОЙКАХ

На фоне всё возрастающих объёмов промышленного и гражданского монолитного строительства с высотными перекрытиями (высотой от 5 м и выше) остро встаёт вопрос надёжного и долговечного оборудования опалубки перекрытий.

Наиболее часто в качестве несущего каркаса опалубки перекрытий применяются телескопические стойки, либо туры. При этом первые при невысокой надёжности и малой несущей способности, требуют точности юстировки на вертикаль, и соблюдения ряда правил при монтаже, вторые в силу конструктивных особенностей оказываются не слишком удобными при сборке, а также демонтаже каркаса оборудования.

Альтернативой вышеуказанным конструкциям выступают различные системы рамных опалубок перекрытий имеющие в основе объёмную конструкцию взаимосвязанных элементов, обеспечивающих равномерное распределение нагрузок и взаимную подстраховку. До настоящего времени объёмные конструкции не имеют большого распространения, что связано с рядом моментов, таких как относительно высокая стоимость оборудования (системы либо импортного производства, либо производятся по лицензии), так и кажущаяся сложность их применения (например, в сравнении с телескопическими стойками).

Анализируя все вышеуказанные факторы, мы предлагаем систему объёмных стоек опалубки перекрытия.

В основу системы легли конструктивные узлы, применяемые в строительных лесах. Клиновый узел, предназначенный для стыковки вертикальных и горизонтальных элементов, обеспечивает жёсткое, перпендикулярное соединение ригеля и стойки, при этом при фиксации стоек ригелями автоматически обеспечивается установка каждой стойки на вертикаль, что позволяет получить рабочую нагрузку на ось до 2700 кг. (для сравнения - телескопическая стойка в безопасном режиме не обеспечивает нагрузку свыше 700 кг). Так же клиновый узел очень прост и надёжен в эксплуатации.

Разработанная система позволяет оперативно возводить перекрытия толщиной до 800 мм на высотах до 12 м.

Особенности конструктива системы позволяют выполнять перекрытия несущими железобетонными ригелями.

Опыт эксплуатации показывает, что время монтажа и демонтажа оборудования объёмной стойки оказывается меньше по сравнению с альтернативными вариантами, изначальная логика монтажа сводит к минимуму воздействие человеческого фактора на надёжность системы в целом.

Стоимость же квадратного метра опалубки перекрытия на объёмных стойках не превышает стоимости 1 кв. м. перекрытия на стандартных телескопических стойках, обвязанных рамами. При этом обеспечиваются как удобство и долговечность эксплуатации, так и несравненно более высокая надёжность и безопасность проведения монолитных работ, что должно служить определяющим фактором там, где ценой ошибки зачастую служит человеческая жизнь.

Проведённые сертификационные испытания лабораторией «Мосстройсертификации» образца каркаса опалубки перекрытия полностью подтвердило заложенные эксплуатационные характеристики.

Так же следует упомянуть, что основная масса используемых в каркасе элементов может послужить и в качестве строительных лесов.

- 26 -

3.1. Стойка объёмная

Описание: объемные стойки опалубки разборно-переставной предназначены для возведения монолитных бетонных и железобетонных перекрытий высотой до 12 м при толщине перекрытия до 800 мм.

По сравнению с альтернативными конструкциями (телескопические стойки для опалубки перекрытий, различные туры), объемные стойки обеспечивают на порядок большую простоту и безопасность работ по возведению высотных перекрытий, при сопоставимой, а зачастую и более низкой стоимости самого оборудования.

Соединение объемных стоек и ригелей обеспечивается эксклюзивным клиновым узлом, обеспечивающим как простое и надежное соединение, так и взаимное центрирование объемной стойки и ригеля на прямой угол.

Кроме того объемные стойки могут применяться, как опалубка перекрытий и пролетных строений мостов (эстакад и других подобных сооружений), а также при обделке туннелей, возводимых открытым и закрытым способом в качестве тоннельной опалубки.

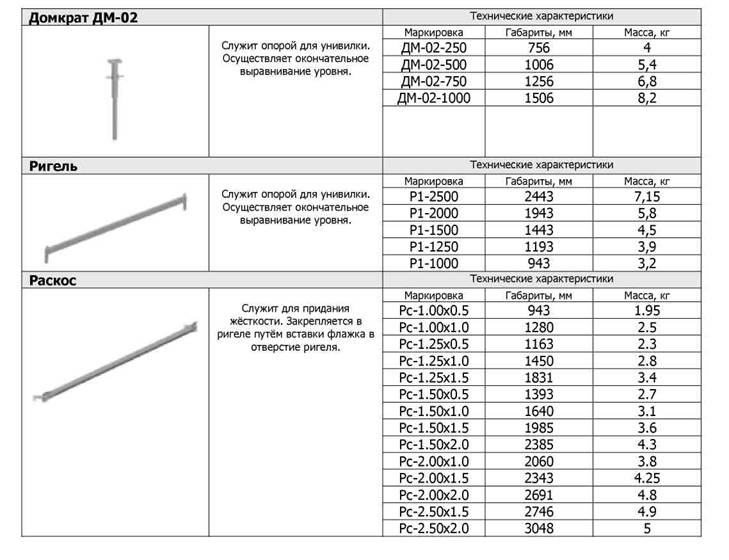

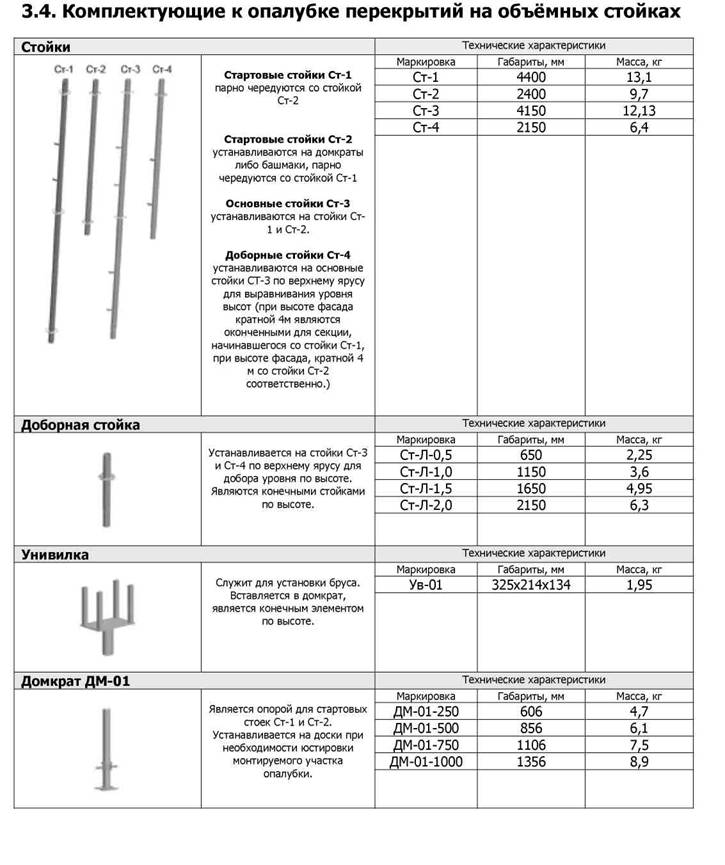

Компания «ГРУППА СТАНДАРТ» поставляет полный спектр комплектующих к объёмным стойкам опалубки перекрытий.

3.2. Технические характеристики объёмной стойки

Таблица спецификации

Максимальная высота, м (без технологического согласования с поставщиком)	12
Минимальная высота, м (от опорной поверхности до щитов опалубки)	1,5
Шаг стоек, м	1; 1,25; 1,5; 2; 2,5
Нагрузка, кгс/м²	От 400 до 2000 в зависимости от шага стоек (Табл. 2)

- 27 -

Норм. оборачиваемость, циклов	100
Макс. оборачиваемость, циклов	200

Табл. 2

Применимость	Максимальная нагрузка на щиты	Способы выгрузки бетонной смеси
Шаг стоек 2500х2500	400*	Выгрузка бетонной смеси на щиты опалубки допускается только равномерным распределением вручную. Максимальная толщина перекрытия 150 мм.*
Шаг стоек 2000х2000	600*	Разрешается выгрузка бетонной смеси из бадей вместимостью не более 0,8 м³, а также по лоткам и хоботам. По достижении нагрузки в 400 кгс/м² распределение продолжать только вручную. Максимальная толщина перекрытия 220 мм.**
Шаг стоек 1500х1500	1000*	Разрешается укладка бетононасосами до уровня обеспечивающего нагрузку в 400 кгс/м² (150 мм.**), затем разрешается выгрузка из бадей вместимостью не более 0,8 м³, а также по лоткам и хоботам до уровня нагрузки до 800 кгс/м² (300 мм.**), далее распределение продолжать только вручную. Максимальная толщина перекрытия 375 мм.**
Шаг стоек 1250х1250	1600*	Разрешается укладка бетононасосами до уровня обеспечивающего нагрузку в 1000 кгс/м² (375 мм.**), затем разрешается выгрузка из бадей вместимостью не более 0,8 м³, а также по лоткам и хоботам до уровня нагрузки до 1300 кгс/м² (500 мм.**), далее распределение продолжать только вручную. Максимальная толщина перекрытия 600 мм.**
Шаг стоек 1000х1000	2400*	Разрешается укладка бетононасосами до уровня обеспечивающего нагрузку в 1600 кгс/м² (600 мм.**), затем разрешается выгрузка из бадей вместимостью не более 0,8 м³, а также по лоткам и хоботам до уровня нагрузки до 1800 кгс/м² (750 мм.**), далее распределение продолжать только ручную. Максимальная толщина перекрытия 900 мм.**

- 28 -

Примечания:

* масса балок и щитов опалубки принята не более 50 кгс/м²;

** из расчёта плотности бетона в 2500 кг/м³, а арматуры 100 кг/м³. Нормативная нагрузка применима

только в секциях находящихся на расстоянии более 1-го шага стоек от края или более 2-х шагов от

угловой стойки. В противном случае допускается только половина нормативной нагрузки.

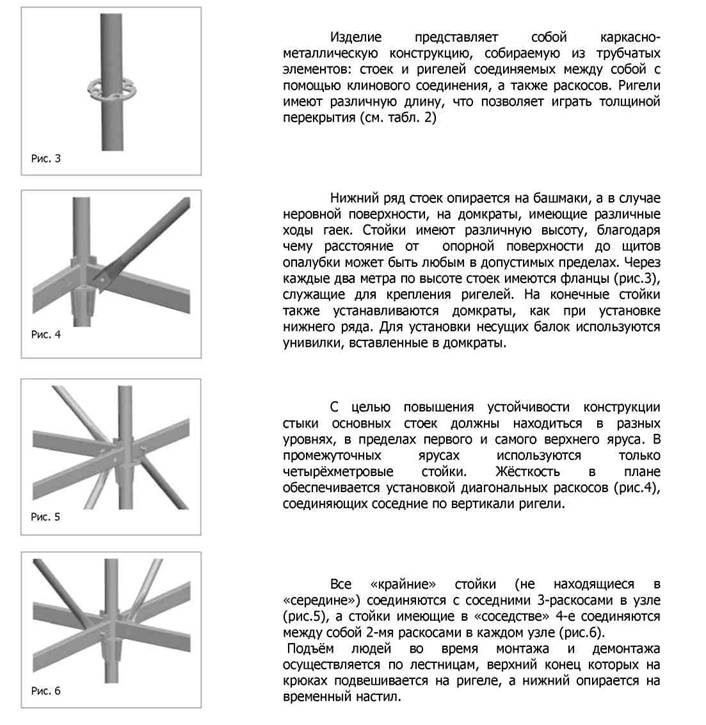

3.3. Устройство и принцип работы объёмной стойки

- 29 -

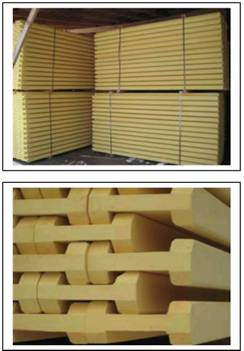

4. БАЛКА ДВУТАВРОВАЯ ДЛЯ ОПАЛУБКИ ПЕРЕКРЫТИЙ

Балка изготавливается из хвойных пород древесины и березовой фанеры повышенной влагостойкости с последующей обработкой водонепроницаемым составом.

Это позволяет применять балку в строительстве при любых погодных условиях.

Балка имеет высокую несущую способность и может монтироваться на больших площадях без таких дефектов, как изгиб, усадка и трещины.

•  Балка предназначена для использования при возведении перекрытий в монолитном строительстве;

•  Балка представляет собой двутавр, полки в котором изготовлены из массива хвойных пород древесины, а стойка изготовлена из берёзовой влагостойкой фанеры;

•  Балка покрашена водоотталкивающей краской, что позволяет использовать её в любых атмосферных и погодных условиях;

•  Возможна поставка балки с пластиковыми наконечниками, что предохраняет её от повреждений при ударах и падении;

•  Высокая удельная прочность позволяет использовать балку в пролётах большой длины;

•  Возможно многократное использование на строительном объекте;

•  Длина поставки - по размерам Заказчика, но не более 6 метров.

Технические характеристики
Высота, мм	200
Ширина, мм	80
Толщина стойки (фанера берёзовая), мм	28-30
Допустимый изгибающий момент (не более)	5.0 кНм.
Допустимая поперечная сила (не более)	11.0 кНм.

- 32 -
