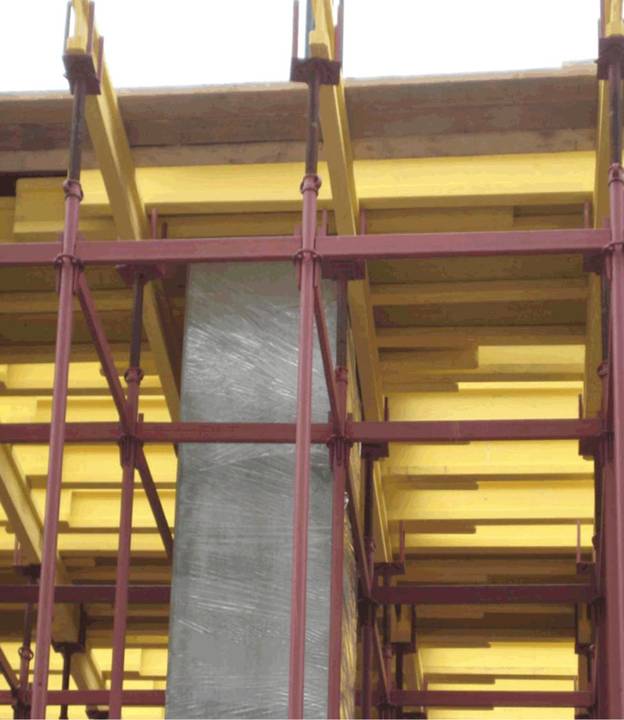

ОПАЛУБКА

Технический каталог 2009 г.

«СтройТехнологии»

г. Казань ул. Ноксинский спуск д. 45

(8,

СОДЕРЖАНИЕ

1. СИСТЕМА ОПАЛУБКИ СТЕН …………………………………………..... 3

1.1.  Щиты стеновой опалубки ……………………………………………………. 4

1.2.  Щит линейный ……………………………………………………………….... 5

1.3.  Щит угловой внутренний (ЩУВ) ………………………………………….... 7

1.4.  Щит угловой наружный (ЩУН) …………………………………………….. 8

1.5.  Щит шарнирный ……………………………………………………………... 9

1.6.  Опалубка колонн на универсальных щитах ………………………………. 10

1.7.  Опалубка колонн на угловых элементах …………………………………... 12

1.8.  Опалубка шахт ………………………………………………………………… 13

1.9.  Комплектующие к стеновой опалубке ……………………………………... 14

1.10. ПВХ-комплектующие (фиксаторы арматуры) ……………….………….. 19

2. ОПАЛУБКА ПЕРЕКРЫТИЙ НА ТЕЛЕСКОПИЧЕСКИХ СТОЙКАХ.. 21

2.1. Стойка телескопическая (стойка-домкрат) ………………………………... 21

2.2. Схемы закрепления стоек-домкратов

2.3. Комплектующие к опалубке перекрытий на телескопических стойках. 25

3. ОПАЛУБКА ПЕРЕКРЫТИЙ НА ОБЪЁМНЫХ СТОЙКАХ …………… 26

3.1. Стойка объёмная ………………………………………………………………. 27

3.2. Технические характеристики объёмной стойки ………………………….. 27

3.3. Устройство и принцип работы объёмной стойки ………………………… 29

3.4. Комплектующие к опалубке перекрытий на объёмных стойках ………. 30

4. БАЛКА ДВУТАВРОВАЯ ДЛЯ ОПАЛУБКИ ПЕРЕКРЫТИЙ ………….. 32

Для заметок

1. СИСТЕМА АЛЮМИНИЕВОЙ ОПАЛУБКИ СТЕН

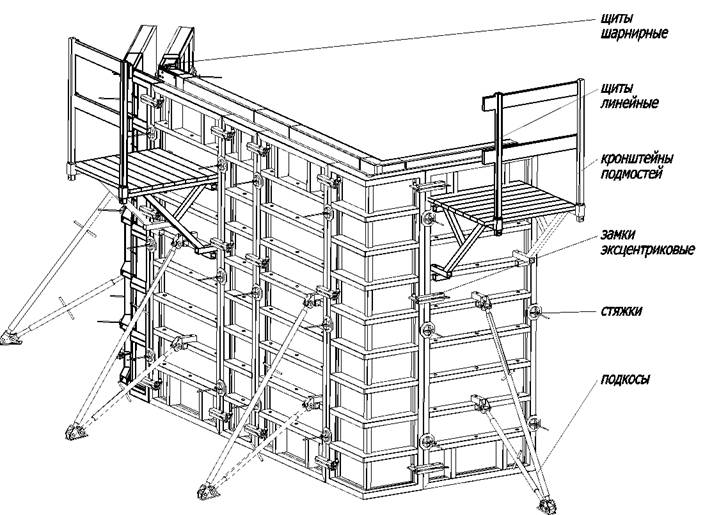

Рис.1. Общий вид стеновой опалубки

Конструкция стеновой опалубки состоит из высокопрочных алюминиевых щитов, стальных комплектующих элементов и превосходит по многим показателям опалубки лучших зарубежных производителей. Такое сочетание алюминия и стали позволяет получить оптимальные весовые показакг/м2) при высокой прочности и жесткости. При этом опалубка рассчитана на высокое давление бетонной смеси - 80 кПа (8 т/м2). Высокая точность изготовления элементов позволяет получать качественные поверхности стен, не требующие последующей отделки.

Возможность собирать щиты в различных сочетаниях (вертикально, горизонтально и с продольным смещением) делает опалубку универсальной и позволяет воплотить в бетоне самые смелые архитектурные идеи.

Простота монтажа и возможность перемещения собранных крупногабаритных стеновых панелей обеспечивает высокую скорость работ. Лизинг.

Высококачественная фанера, используемая в качестве палубы, выдерживает более 60 циклов бетонирования с каждой стороны, а алюминиевый каркас не менее 300 циклов.

-3-

1.1. Щиты стеновой опалубки

Щиты предназначены для формирования поверхности бетонируемых конструкций. Щиты состоят из каркаса и палубы.

Каркас изготавливается из алюминиевых профилей двух типов: специальный профиль, образующий периметр каркаса и прямоугольный профиль, из которого изготавливают ребра.

По высоте щита в специальном профиле имеются отверстия под стяжки, усиленные трубчатыми или коническими вставками. В ребрах каркаса выполнены отверстия для навески кронштейнов подмостей и установки подкосов.

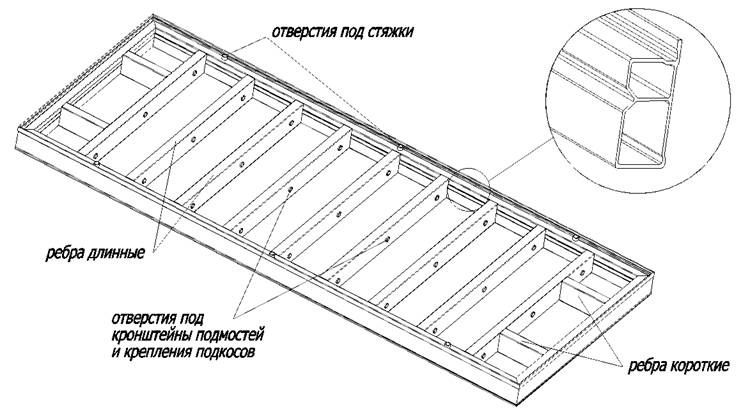

Рис.2. Каркас щита

Сечение специального профиля показано на рис. 2. Выступающая грань позволяет защитить торец фанеры от механических повреждений и получить на поверхности бетона углубления, которые легко заделываются, а не выступы, которые необходимо срубать после распалубки.

Перемычка позволяет воспринимать значительные нагрузки при монтаже опалубки крупноразмерными панелями и при соединении щитов (установки замка ударным способом).

В качестве палубы использована березовая большеформатная ламинированная фанера толщиной 18 мм, с заделкой торцов палубы от влаги герметиком.

- 4 -

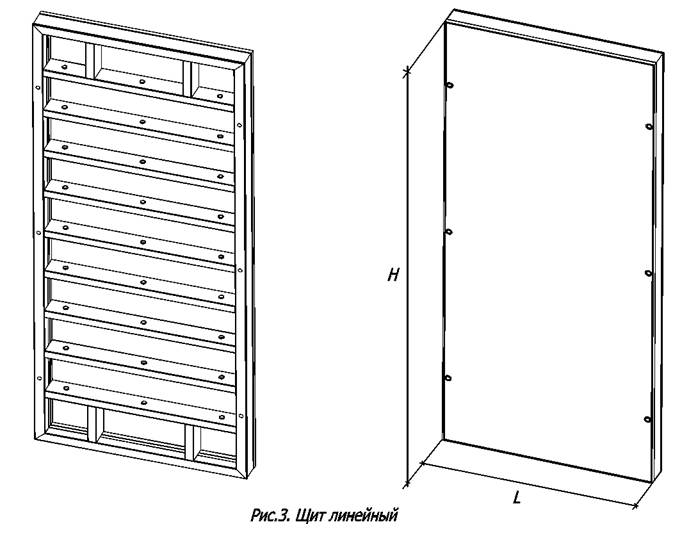

1.2. Щит линейный

Щиты линейные предназначены для устройства опалубки монолитных стен.

Щиты выполнены модульной конструкции, универсальными и взаимозаменяемыми, сборка может осуществляться по любым торцам, как в вертикальном, так и горизонтальном положении. В данном случае щиты быстро и удобно соединяются замками.

- 5 -

Типоразмеры линейных щитов (а также их масса, площадь одного щита) указаны в таблице:

Вид опалубки, размеры, м.	Площадь, м. кв.	Масса, кг.		Вид опалубки, размеры, м.	Площадь, м. кв.	Масса, кг.
Высота 3,00 м	Высота 3,30 м
Щиты линейные 3,0м	Щиты линейные 3,3м
1,20 * 3,00	3,60	113,30		1,20 * 3,30	3,96	123,80
1,10 * 3,00	3,30	105,80		1,10 * 3,30	3,63	112,60
1,00 * 3,00	3,00	98,20		1,00 * 3,30	3,30	107,30
0,90 * 3,00	2,70	81,50		0,90 * 3,30	2,97	88,90
0,80 * 3,00	2,40	73,80		0,80 * 3,30	2,64	80,60
0,78 * 3,00	2,34	72,40		0,78 * 3,30	2,57	79,10
0,76 * 3,00	2,28	71,10		0,76 * 3,30	2,51	77,70
0,74 * 3,00	2,22	69,90		0,74 * 3,30	2,44	76,30
0,70 * 3,00	2,10	67,30		0,70 * 3,30	2,31	73,50
0,65 * 3,00	1,95	64,00		0,65 * 3,30	2,15	69,90
0,60 * 3,00	1,80	60,70		0,60 * 3,30	1,98	66,30
0,55 * 3,00	1,65	56,30		0,55 * 3,30	1,82	61,50
0,50 * 3,00	1,50	53,00		0,50 * 3,30	1,65	58,00
0,45 * 3,00	1,35	49,70		0,45 * 3,30	1,49	54,40
0,40 * 3,00	1,20	46,40		0,40 * 3,30	1,32	50,90
0,30 * 3,00	0,90	39,90		0,30 * 3,30	0,99	43,70
0,25 * 3,00	0,75	36,70		0,25 * 3,30	0,83	40,20
0,20 * 3,00	0,60	33,40		0,20 * 3,30	0,66	36,60
Щиты угловые внутренние 3,0м	Щиты угловые внутренние 3,3м
0,30 * 0,30 * 3,00	1,80	62,20		0,30 * 0,30 * 3,30	1,98	68,10
0,40 * 0,40 * 3,00	2,40	75,40		0,40 * 0,40 * 3,30	2,64	80,40
0,50 * 0,50 * 3,00	3,00	88,40		0,50 * 0,50 * 3,30	3,30	91,50
0,60 * 0,60 * 3,00	3,60	101,50		0,60 * 0,60 * 3,30	3,96	110,90
Щиты угловые наружные 3,0м	Щиты угловые наружные 3,3м
0,45 * 0,45 * 3,00	2,70	92,10		0,45 * 0,45 * 3,30	2,97	100,60
0,48 * 0,48 * 3,00	2,88	96,00		0,48 * 0,48 * 3,30	3,17	104,90
0,50 * 0,50 * 3,00	3,00	98,60		0,50 * 0,50 * 3,30	3,30	107,40
0,70 * 0,70 * 3,00	4,20	124,70		0,70 * 0,70 * 3,30	4,62	136,20
Щит колонны 3,0м	Щит колонны 3,3м
1,20 * 3,00	3,60	114,10		1,20 * 3,30	3,96	125,60
0,80 * 3,00	2,40	80,50		0,80 * 3,30	2,64	87,40
Щит универсальный 3,0м	Щит универсальный 3,3м
1,20 * 3,00	3,60	114,10		1,20 * 3,30	3,96	125,60
0,80 * 3,00	2,40	80,50		0,80 * 3,30	2,64	87,40

-6-
