Хороший практический результат дает соединение между собой зон больших контактных площадок с помощью узких или зауженных коммутирующих дорожек. Это относится к контактным площадкам, соединенным со сквозными межслойными переходами, которые в противном случае могут быть обеднены припоем.

Расчет электрических параметров ПП.

Печатные проводники проходят на достаточно близком расстоянии друг от друга и имеют относительно малые линейные размеры сечения. С увеличением быстродействия РЭА все большее значение приобретают вопросы учета параметров проводников и высокочастотных связей между ними.

Сопротивление проводника определяется выражением

R=rl/(bd),

где: r - удельное объемное электрическое сопротивление проводника; l - длина проводника; b - ширина проводника; d - толщина проводника.

Величина r различается для проводников, изготовленных различными методами. Так, для медных проводников, полученных электрохимическим осаждением, r равно 0,02-0,03 мкОм/м, а для медных проводников, полученных методом химического травления r равно примерно 0,0175 мкОм/м.

Постоянный ток в проводниках. Величина тока в печатных проводниках определяется, в первую очередь, ограничением на максимально допустимую плотность тока для конкретного материала g. Для медных проводников, полученных электрохимическим осаждением g равна около 20 А/мм2, и около 30 А/мм2 для проводников, полученных методом химического травления фольги. Исходя из этого, допустимый ток в печатных проводниках определяется как

I = 10-3 gbd,

НЕ нашли? Не то? Что вы ищете?

а ширина должна отвечать следующему условию:

b ³ 103 I/(gd).

Падение напряжения на печатных проводниках определяется как:

DU = r[l/(bd)].

Переменный ток в печатных проводниках. В отличие от постоянного тока распределение переменного тока в печатных проводниках происходит неравномерно. Это обусловлено наличием поверхностного эффекта, возникающего при протекании по проводнику высокочастотного переменного тока.

При этом внутри проводника образуется магнитное поле, приводящее к возникновению индукционного тока, взаимодействующего с основным. Вследствие этого происходит перераспределение тока по сечению проводника, и в результате его плотность в периферийных областях сечения возрастает, а ближе к центру уменьшается. На высоких частотах ток во внутренних слоях проводника уменьшается практически до нуля.

Емкости. Емкость (пф) между двумя параллельными печатными проводниками одинаковой ширины b (мм), расположенными на одной стороне платы определяется как

C = 0.12 l/{lg[2a/(b+d)]},

где: l - длина участка, на котором проводники параллельны, мм; e - диэлектрическая проницаемость среды; a - расстояние между параллельными проводниками.

Емкость (пф) между двумя параллельными проводниками шириной b (мм), расположенными по обе стороны печатной платы с толщиной диэлектрика а (мм) определяется как

C = 0,008842 e l b/a [1+a/(pb) (1+lg(2pb/a))].

Приведенные выражения позволяют произвести оценку емкости (пф) печатных проводников с точностью ±(20-30)%.

На высоких частотах возникает необходимость оценивать индуктивность и взаимную индуктивность печатных проводников.

Тест-контроль печатных плат.

Большинство проблем, связанных с тест-контролем в процессе изготовления изделия и на более поздних стадиях его жизненного цикла, становятся решаемыми, если им уделяется достаточное внимание на этапе проектирования устройств.

Техника поверхностного монтажа требует прецизионных технологических процессов, поскольку ремонт изделий на порядок сложнее и дороже, чем в случае традиционной технологии. Это предполагает высокое качество сборки, распознавание видов и причин появления дефектов на различных технологических переходах для оперативного исправления брака. Анализ дефектов обычно включает статистическую обработку результатов контроля параметров качества, выдаваемых функциональными испытательными системами. Даже если выход годных плат по результатам предварительных испытаний составляет 90% и более, все равно необходимо предусмотреть возможность внутрисхемного контроля для обеспечения эксплуатационной надежности этих изделий.

Исходя из экономических соображений, предварительные испытания должны быть функциональными, а последующие, внутрисхемные испытания должны проводиться выборочно и включать анализ дефектов на бракованных платах. Несмотря на то, что внутрисхемный контроль, судя по прогнозам, будет играть второстепенную роль, он все еще продолжает оставаться неотъемлемой частью технологического процесса, поскольку именно такой контроль позволяет осуществлять обратную связь «изделие - технологический процесс».

В сложных системах тестовые (испытательные) площадки, безусловно, снижают плотность монтажа, а также увеличивают затраты на испытательную оснастку и программное обеспечение процесса контроля. Выбранные тест-площадки должны обеспечивать контроль достаточного набора электрофизических параметров для оценки функциональной способности устройства с применением минимального количества площадок. Удачный выбор тест-площадок, не снижающих плотности монтажа, позволяет уменьшить до 40% затраты на испытания.

Основные рекомендации по проектированию тест-контроля можно представить следующим образом.

§  Зондовый контакт контрольного приспособления должен осуществляться только с тестовыми площадками либо площадками межслойных переходов, а не с выводами компонентов.

§  Нельзя осуществлять контроль с двух сторон платы. В случае необходимости вывода испытательной точки на требуемую поверхность платы следует использовать межслойные переходы.

§  Площадь по периферии платы должна быть свободной. Для надежного прижима испытательной оснастки к плате достаточна свободная полоса шириной не менее 3 мм.

§  Зондовые измерения не должны сосредоточиваться в одной зоне платы, поскольку плата может деформироваться во время испытаний под действием зондов.

§  В современной практике минимальным расстоянием между двумя зондами считается размер 1,27 мм, что следует учитывать при проектировании топологии тест-площадок. Можно реализовать и меньшее расстояние, но за счет ощутимых дополнительных затрат на испытательную оснастку.

§  Высота компонентов, установленных на плате со стороны зондирования, не должна превышать 6,35 мм.

§  Допуски на размещение тест-площадок не должны превышать ±0,05 мм относительно направляющих технологических отверстий платы. Допуск на диаметр технологического отверстия платы составляет 0÷0,0762мм.

Автоматизация проектирования печатных плат.

Высокая сложность современных схем приводит к необходимости автоматизации задач размещения, трассировки, расчета тепловых режимов, электромагнитного взаимодействия компонентов на печатной плате.

По существу, задача размещения и трассировки сводится к перебору (полному или частичному) возможных вариантов размещения соединяемых элементов и нахождения оптимального. Критерием оптимальности является минимальная сумма длин всех размещаемых на плате печатных проводников (либо более сложные целевые функции).

Соответствующие вопросы подробно рассматриваются дисциплиной САПР.

Литература

1.  Ивченко и технология ЭВМ. Конспект лекций. - /Таганрог: ТГРУ, Кафедра конструирования электронных средств. – 2001. - http://www2.fep. *****/russian/kes/books/kitevm/lekpart1.doc

2.  Конструкторско-технологическое проектирование электронной аппаратуры: Учебник для вузов. – М.: Изд. МГТУ им. , 2002. – 528 с. URL: http://*****///Konstruktorsko-tehnologicheskoe_proektirovanie_elektronnoj_apparatury. rar

3.  Технология приборостроения: Учебник / Под общей редакцией проф. . – М.: МГТУ им. . URL: http://www. engineer. *****/res/RL6/book1/book/metod/tpres. htm

4.  Тупик и организация производства радиоэлектронной аппаратуры. – СПб: Издательство: СПбГЭТУ "ЛЭТИ" – 2004. URL: http://dl10cg. rapidshare. de/files///tehnologiya. i.organizaciya. proizvodstva. radioelektronnoj. apparatury. pdf. rar

Тема : ТЕХНОЛОГИЧЕСКИЕ ОПЕРАЦИИ ИЗГОТОВЛЕНИЯ ПП

Содержание:

8.  Механические операции. Механическая обработка ПП. Подготовительные операции.

9.  Формирование токопроводящих элементов ПП. Технология металлизации. Активация поверхностей диэлектриков. Гальваническая металлизация. Формирование рисунка печатных плат. Травление меди с пробельных мест. Особенности изготовления МПП. Покрытия и маски для наружных слоев ПП. Контроль и испытания плат.

Основу модулей первого уровня РЭА составляет оригинальная деталь - коммутационная подложка, на которой устанавливаются компоненты и которая обеспечивает электрическое соединение между компонентами в соответствии с электрической схемой. В общем случае подложка представляет собой диэлектрическое основание и рисунок в виде металлических пленочных проводников, называемых печатными. Отсюда распространенное название таких плат - печатные платы (ПП). Различают следующие типы ПП: односторонние, двусторонние, многослойные и гибкие.

механические операции [3]

Механическая обработка ПП включает раскрой листового мате­риала на полосы, получение из них заготовок, выполнение фикси­рующих, технологических, переходных и монтажных отверстий, получение чистового контура ПП. Размеры заготовок определя­ются требованиями чертежа и наличием по всему периметру технологического поля, на котором выполняются фиксирующие отверстия для базирования деталей в процессе изготовления и тестовые элементы. При прессовании МПП на технологическом поле образуется зона некачественной пропрессовки пакета, кото­рая удаляется при обработке контура. Ширина технологического поля не превышает 10 мм для ОПП и ДПП и 20-30 мм для МПП. Малогабаритные платы размером до 100 мм размещают на групповой заготовке площадью не менее 0,05 м2 с расстоянием 5-10 мм между ними.

Выбор метода получения заготовок определяется типом про­изводства. В крупносерийном и массовом производстве раскрой листового материала осуществляют штамповкой на кривошипных или эксцентриковых прессах с одновременной пробивкой фикси­рующих отверстий на технологическом поле. Для уменьшения вероятности образования трещин, сколов, расслоений и повышения точности обрабатываемый материал прижимают к плоскости матри­цы фольгированной стороной. Вырубку в штампах производят как в холодном, так и в нагретом до 80-100 °С состоянии материала. Прогревают материал при получения сложного контура ПП и его толщине свыше 2 мм.

Заготовки ПП в единичном и мелкосерийном производстве получают разрезкой на одно - и многоножевых роликовых или гильотинных ножницах. Применяемые ножи должны быть уста­новлены параллельно друг другу с минимальным зазором 0,01-0,03 мм по всей длине реза.

Фиксирующие отверстия диаметром 4-6 мм выполняют штамповкой или сверлением с высокой точностью (0,01-0,05 мм). Для сверления используют универсальные станки, в ко­торых точность достигается применением кондукторов, или спе­циальное полуавтоматическое оборудование, которое в одном цикле с обработкой пакета заготовок предусматривает пневмати­ческую установку штифтов, фиксирующих пакет. Сверление ведут спиральными сверлами из быстрорежущей стали или твердых сплавов при скорости 30-50 м/мин и подаче 0,03-0,07 мм/об. Биение сверла при обработке не должно превышать 0,03 мм. Повышение точности сверления фиксирующих отверстий достигается их развертывани­ем при скорости 10-30 м/мин и ручной подаче инструмента.

Аналогичными методами выполняют и технологические отвер­стия, которые используют для предотвращения смещения загото­вок слоев МПП в процессе прессования, но к точности их обра­ботки не предъявляются такие жесткие требования, как к точно­сти обработки фиксирующих отверстий, по которым идет совме­щение заготовок с фотошаблонами и отдельных слоев в пакете.

Монтажные и переходные отверстия получают также штам­повкой и сверлением. Пробивку отверстий на универсальных или специальных штампах применяют в тех случаях, когда отверстие в дальнейшем не подвергается металлизации и его диаметр не менее 1 мм. При пробивке отверстий в односторонних фольгированных диэлектриках применяют штампы с увеличенным зазором между пуансоном и матрицей, обеспечивающим затягивание фольги в отверстие, чем достигается его частичная металлизация. Максимальная глубина затягивания фольги в отверстия диаметром 1-1,3 мм достигается при тех­нологическом зазоре 0,4+0,2 мм. Если плата имеет высокую плотность монтажа, большое количество отверстий и малый шаг координатной сетки, то применяют последовательную пробивку на нескольких штам­пах. Применение универсальных штампов, в которых необходи­мое количество отдельных пуансонов набирается в специальном трафарете, делает процесс штамповки экономичным в условиях мелкосерийного производства.

Металлизированные монтажные и переходные отверстия обра­батывают с высокой точностью на специализированных одно - и многошпиндельных сверлильных станках с ЧПУ. Эти станки име­ют координатный стол с автоматической системой позициониро­вания, сверлильные шпиндели с бесступенчатым регулированием скорости и систему ЧПУ позиционного типа. В зависимости от размеров обрабатываемых плат и требуемой производительности станки можно оснастить различным числом шпиндельных головок. Каж­дый шпиндель имеет независимый привод скоростей, в связи с чем за одну установку и по одной общей программе могут обрабаты­ваться отверстия разных диаметров.

Для обработки металлизированных отверстий используются специальные спиральные сверла из металлокерамических твер­дых сплавов. Их стойкость при обработке фольгированных стеклотекстолитов составляет тыс. от­верстий, при наличии лакового покрытия на ПП стойкость инстру­мента уменьшается в 2—3 раза. Номинальное значение диаметра сверла следует выбирать исходя из зависимости

dсв = d + 0.7(1+2),

где d - номинальный диаметр отверстия, мм; 1 - допуск на этот диаметр, мм; 2 - допустимое уменьшение диаметра обрабаты­ваемого отверстия после охлаждения слоистых пластиков, мм.

Повышение температуры в зоне обработки при сверлении слоистых пластиков приводит к наволакиванию размягченной смолы на кромки контактных площадок, препятствующему по­следующей металлизации отверстий. Для устранения этого недо­статка предлагается ряд усовершенствований: применение охлаж­дающих агентов, не содержащих смазок (вода, водяной туман, очищенный сжатый воздух и т. п.); двойное сверление; наложе­ние на поверхность платы алюминиевых листов; разработка сверл с дополнительными режущими кромками, на­правленными в сторону, противоположную основным, и т. п. Однако все перечисленные способы оказываются малоэффективными в условиях массового производства. Предлагаемый фирмой IBM (США) процесс лазерного фрезерования хотя и устраняет наволакивание смолы на торцы контактных площадок, но не исклю­чает ее стеклование на поверхности стенок отверстия. Наиболее эффективным средством устранения наволакивания признана по­следующая гидроабразивная очистка.

Чистовой контур ПП получают штамповкой, отрезкой на гиль­отинных ножницах или на специальных станках с прецизионными алмазными пилами, фрезерованием. Повышение производительности фрезерных ра­бот достигается групповой обработкой пакета ПП толщиной 10-30 мм. Для исключения повреждения их поверхностей между отдельными заготовками прокладывают картон, а пакет помеща­ют между прокладками из листового гетинакса.

В последнее время для чистовой обработки все большее рас­пространение получают контурно-фрезерные многошпиндельные станки с ЧПУ, которые обеспечивают хорошее качество кромок ПП и точность размеров в пределах ±0,025 мм, позволяют обра­батывать внешние и внутренние контуры за одно крепление, ха­рактеризуются высокой производительностью ( плат/ч) и надежностью. Они снабжены устройствами для автоматической смены фрез, защитными скафандрами для ограждения оператора от шума, пыли и стружки при обработке, бесступенчатым регули­рованием частоты вращения инструмента в диапазоне 15-60 тыс/мин.

Подготовительные операции предназначены для обеспечения качества при выполнении основных процессов формирования эле­ментов печатного монтажа. Они включают очистку исходных ма­териалов и монтажных отверстий от окислов, жировых пятен, смазки, пленок и других загрязнений, активирование поверхностей проводящего рисунка, специальную обработку диэлектриков, а также контроль качества подготовки. В зависимости от характера и степени загрязнений очистку (активирование) проводят механи­ческими, химическими, электрохимическими, плазменными метода­ми и их сочетанием.

Механическая подготовка в условиях мелкосерийного произ­водства осуществляется вручную смесью венской извести и шлиф-порошка под струей воды. Экономически оправдано применение ме­ханизированных и автоматических конвейерных линий в условиях крупносерийного и массового производства. Инструментом на этих линиях служат абразивные круги, капроновые или нейлоновые щетки, на которые подается абразивная суспензия. В некоторых зарубежных установках для зачистки используются круги из не­тканого нейлона, насыщенные мелкодисперсным порошком карбо­рунда или алунда, которые для устранения перегрева обильно смачивают водой. Для очистки монтажных отверстий от наволакивания смолы и других загрязнений широко применя­ются установки гидроабразивной об­работки, в которых платы со скоростью 0,2-0,4 м/мин прохо­дят рабочую, промывную и сушиль­ную камеры установки. В рабочей камере через инжекторные форсунки, качающиеся вокруг оси с частотой 35-100 циклов в минуту, под давлением 0,5-0,7 МПа подается пульпа, состоящая из абразивного порошка и воды. Подача воды под давлением 1-1,2 МПа обеспечивает тщательную про­мывку отверстий в следующей камере. Сушка заготовок осуще­ствляется сжатым воздухом.

Химическая и электрохимическая подготовка поверхно­сти проводится в ваннах с различными растворами при покачива­нии плат и последующей их промывкой, а механизированная - на автооператорных линиях модульного типа по заданной прог­рамме.

Высокое качество и производительность обеспечивает плазмен­ная очистка ПП, которая устраняет использование токсичных кис­лот, щелочей и их вредное воздействие на обслуживающий персо­нал, материалы обработки и окружающую среду. Установки плазмохимической обработки состоят из реактора, мощного ВЧ-генератора, устройства уп­равления и регулирования процессов, вакуумного насоса. Плазмообразующий газ, состоящий из кислорода (70%) и тетрафторметана (30%), подается в камеру со скоростью 600-900 см3/мин. Мощность ВЧ-генератора регулируется в диапазоне 0-4000 Вт, а частота составляет 13,56 МГц. На установке одновременно обрабатывается до 15 плат размером 45х60 см, каждая из которых имеет до 3000 отверстий. Длитель­ность операции очистки пакета— 10мин.

Специальная обработка диэлектрического материала при изго­товлении МПП или ПП аддитивными методами заключается в его подтравливании и придании шероховатости для увеличения проч­ности сцепления с металлизацией. Подтравливание диэлектрика проводится последовательной обработкой сначала в серной кисло­те, а затем в плавиковой или в их смеси (5:1) при температуре 50-60°С. Серная кислота образует с эпоксидной смолой слож­ный, растворимый в воде, сульфированный полимер, а обнажив­шееся стекловолокно вступает в реакцию с плавиковой кислотой. Скорость травления составляет 40-80 мкм/мин. После обработки платы нейтрализуют в растворе щелочей и тщательно промывают.

Увеличение шероховатости диэлектрических поверхностей и клеевых композиций достига­ется механической (гидроабразивной) или химической обработ­кой.

Контроль качества подготовки металлических поверхностей за­готовок ПП оценивают по полноте смачивания их водой. Состоя­ние диэлектрических поверхностей проверяют микроскопическими исследованиями, измерением высоты микронеровностей, проведе­нием пробной металлизации и оценкой ее прочности сцепления с основанием. Объективным показателем качества является также проверка сопротивления изоляции после пребывания в камере влажности.

К подготовительным операциям относится упаковка ПП, кото­рая производится на автоматическом оборудовании. Заготовки со скоростью 120-240 шт./ч помещаются между слоями полиэти­леновой пленки, которая при помощи тепловой обработки завари­вается с четырех сторон и образует герметичную упаковку.

формирование токопроводящих элементов печатных плат [3, 4]

Технология металлизации.

Формирование токопроводящих элементов ПП осуществляется двумя основными методами: химическим (бестоковым) и электрохимическим. Химическая металлизация используется в качестве основного слоя при изготовлении плат аддитивным методом, при этом после соответствующей активации на них осаждают химическим способом проводящий слой толщиной до 3 мкм, а затем его усиливают гальваническим способом до необходимой толщины, так как гальваническое осаждение значительно дешевле. В основном этот метод применяют для осаждения меди и никеля в межслойных переходах ПП

Процесс химической металлизации основан на окислительно-восстановительной реакции ионов металла из его соли в определенной среде, при которой необходимые для восста­новления катионов металла электроны получают в результате окисления специальных веществ, называемых восстановителями.

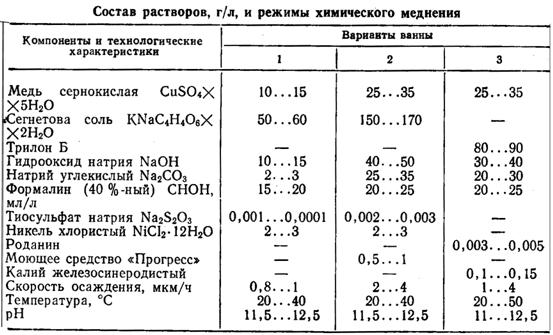

Для создания межслойных переходов в ПП и для изготовления проводящего рисунка плат используют, как правило, восстановительную ванну для меднения в одном из растворов, при­веденных в таблице.

Разбавленные растворы (1) характеризуются более высокой стабильностью, чем концентрированные (2 и 3), но в них выделе­ние меди происходит с низкой скоростью. При температуре ванны в 35-40 °С получают за 30 мин слой меди толщиной 0,5 мкм. Высокопроизводительные восстановительные ванны для меднения позволяют при температуре примерно 50 °С осадить слой в 25 мкм в течение 4 ч. Для облегчения удале­ния водорода, выделяющегося в процессе меднения, в растворы вводят поверхностно-активные вещества (моющее средство), а процесс ведется с плавным покачиванием плат (8-10 колеб./мин при амплитуде 50-100 мм).

В последнее время рекомендуют применять для получения металлического проводящего слоя также ванны для химического никелирования, которые являются более стабильными и простыми в управлении. В ванны добавляют стабилизаторы, способствующие тому, что реакции происходят только на нужной поверхности, а не в растворе. При температуре 52-54 °С, рН=5÷6 и соотношении площади поверхности и объема ванны 1 дм2/л за 7-10 мин образуется слой никеля толщиной в 1 мкм.

Активация поверхностей диэлектриков.

На диэлектриках реакция восстановления протекает при наличии на их поверхности каталитически активного слоя. Для придания диэлектрику способности к металлизации производят двухступенчатую операцию сенсибилизации и активирования.

Сенсибилизация — это процесс создания на поверхности ди­электрика пленки ионов двухвалентного олова, которые впослед­ствии обеспечат восстановление ионов активатора металлизации. ПП хорошо очищают в специальных растворах, особое внимание обращают на обезжиривание. Если печатные платы имеют отверстия особо малых диаметров, то их необходимо очищать в ультразвуковых ваннах. Затем платы опускают на 3-5 мин в солянокислый раствор дихлорида олова (SnCl2 – 5-10 г/л, HCl – 20-40 г/л). Чтобы предотвратить разрушение раствора в результате гидролиза, необходимо поддерживать высокую концентрацию кислоты. Постепенное разбавление сенсибилизирующей ванны водой, остающейся на платах после промывки, предотвращают, предварительно погружая заготовку в 10%-ную HCl. Время работы сенсибилизирующей ванны можно существенно повысить, добавляя в нее гранулы олова. После сенсибилизации платы промывают в хо­лодной воде. При этом на их поверхности образуется нерастворимая и несмываемая гидроокись олова:

SnCl2 + 2 H2O ® Sn(OH)2 + 2 HCl.

Активирование заключается в том, что на поверхности, сенсибилизированной двухвалентным оловом, происходит реакция вос­становления ионов каталитического металла. Обработку прово­дят в растворах благородных металлов, преимущественно палла­дия (PdCl2 – 0,5-2 г/л, НС1 – 10-20 мл/л) в течение 3-5 мин. Адсорбированные на поверхности плат ионы олова восстанавливают ионы палладия:

Sn2+ + Pd2+ ® Pd + Sn4+.

Атомы палладия являются высокоактивным катализатором для химической металлизации на поверхности диэлектрика. После активации необходимо хорошо промыть заготовки, чтобы не загрязнять ванны химической металлизации. Управление ванной (концентрацией реактивов, величиной рН), чистота ванны (содержание и виды примесей) и степень предварительной очистки плат определяют качество покрытия поверхности палладием, а вместе, с тем качество последующей химической металлизации.

Применяется также одноступенчатая активация в коллоидном растворе, который содержит НСl, катионы Sn2+, Sn4+ и Pd в коллоидной форме (0,1 - 1 г/л). Одноступенчатую активацию проводят при комнатной температуре. Ванну не подвергают регенерации, а эксплуатируют до полной выработки, после чего составляют заново. Для покрытия 100 м2 поверхности необходимо примерно 2 г палладия. При одноступенчатой активации в ванне происходят те же процессы, что и при двухступенчатой активации. При погружении ПП в ванну зародыши палладия, как и катионы Sn2+ и Sn4+, адсорбируются одновременно. При последующей промывке ПП в результате реакции воды с ионами Sn получаются гидроксил-хлориды и четырехвалентные соединения олова, при этом продукты гидролиза удаляются, а палладий остается адсорбированным.

Основными проблемами химической металлизации являются низкая производительность, сложность процесса, ис­пользование дорогостоящих материалов. Для устранения указан­ных недостатков разрабатываются методы беспалладиевой метал­лизации, например термохимический. Процесс проводится в раст­воре (г/л): кальций фосфорноватисто-кислый 130-170, медь сернокислая пятиводная 200-250, гипофосфат аммония 6-10, аммиак (25%) 200-300 мл/л. После обработки пла­ты выдерживаются в термошкафу при 100-150°С в течение 8-10 мин. В результате термического разложения комплексной соли гипофосфита меди на поверхности ПП и в монтажных от­верстиях образуется электропроводящее покрытие, которое слу­жит основой для электрохимического наращивания металла.

Конечным продуктом химической металлизации является готовая печатная плата или промежуточная заготовка, которая затем подвергается гальваническому наращиванию. В этом случае безукоризненная химическая металлизация является основой для хорошего качества гальванического покрытия. Во время гальванического процесса наращиваются не только гладкие поверхности химически осажденного слоя металла, но и все выступы, неровности и прочие дефекты. Каждая неровность, вызванная сверлением или травлением, покрывается без малейшего эффекта выравнивания. Так как гальванический слой растет преимущественно вертикально, возникают причудливые образования, которые могут затруднить установку элементов на печатные платы и пайку. Причиной появления пор при химической металлизации могут быть остатки химических растворов очистки и травления в микротрещинах диэлектрика, пористые образования на стенках отверстий. Они являются продуктами распада материала основы, образующимися при очистке и травлении, или следствием грубой механической обработки.

Гальваническая металлизация при производстве ПП приме­няется для усиления слоя химической меди, нанесения металли­ческого резиста (например, олово - свинец толщиной 8-20 мкм с целью предохранения проводящего рисунка при травлении плат, защиты его от коррозии и обеспечения хорошей паяемости), соз­дания на части проводящего рисунка (например, на концевых печатных контактах) специальных покрытий (палладий, золото, родий и т. п.) толщиной 2-5 мкм. Основой для гальванической металлизации является водный раствор солей металла, содержащий осаждаемый материал в виде положительно заряженных ионов. Необходимые для восстановления электроны поступают от внешнего источника постоянного тока. Под действием внешнего напряжения ионы металла движутся к катоду, присоединяют электроны и осаждаются на нем как нейтральные атомы. Примером может служить восстановление меди: Cu2+ + 2e - → Cu. Катодом является предмет, подлежащий покрытию, например ПП. В качестве анода преимущественно используют осаждаемый материал, реже – не растворяющийся платиновый или стальной электрод. Процессы, происходящие на аноде и катоде, имеют сложный характер. Их определяют реакции переноса, проникновения и адсорбции, которые, в свою очередь, зависят от концентрации компонентов ванны и температуры.

Заготовки плат, закрепленные на специальных подвесках - токоподводах, помещают в гальвани­ческую ванну с электролитом. Режим электрохимической металлизации вы­бирают таким образом, чтобы при высокой производительности были обеспечены равномерность толщины покрытия и его адгезия.

Равномерность толщины осажденных слоев зависит от: 1) габаритных размеров металлизируемых плат (с увеличе­нием ПП равномерность покрытий снижается, что может быть частич­но скомпенсировано увеличением расстояния между анодами); 2) диаметров металлизируемых отверстий (отношение диа­метров к толщине платы должно быть не менее 1/3); 3) располо­жения плат в ванне (для улучшения равномерности платы раз­мещают симметрично и параллельно анодам, площадь которых должна в 2-3 раза превышать площадь металлизации при рас­стоянии между электродами не менее 150 мм); 4) оптимальной плотности тока (при низких значениях уменьшается толщина покрытия в центре пла­ты, при высоких происходит утолщение покрытия на углах и кромках платы); 5) наличия специальных экранов между электродами.

Адгезия гальванического покрытия зависит от качества подго­товки поверхности под металлизацию, длительности перерыва между подготовкой поверхности и нанесением покрытия, от со­блюдения режимов процесса.

Для меднения ПП применяют различные электролиты. Рекомендуют для предварительной металлиза­ции борфтористоводородный электролит следующего состава (г/л): Cu(BF4)2 – 230-250, HBF4 – 5-15, Н3ВО3 – 15-40. Процесс ведут при температуре 20±5 °С, плотности тока 3-4 А/дм2 скорости осаждения 25-30 мкм/ч. Более пластичные и равномерные осадки получаются в серно­кислых электролитах. Для улучшения рассеивающей способности в электролит добавляются выравнивающие добавки, а процесс ведут непрерывной подачей свежего раствора меднения непосредственно в сквозные отверстия. Сернокислый электролит имеет состав (г/л); CuS04-5 H20 – 100-200, H2S04 – 150-180, NaCl - 0,03-0,06.

Электролитический сплав олово-свинец должен иметь состав, приближающийся к эвтектическому, что обеспечит последующее оплавление при минимальной температуре и хорошую паяемость ПП. Это достигается выбором оптимального режима осаждения и строгим его поддержанием. Содержание олова в осадке возрас­тает при понижении плотности тока, увеличении количества вво­димых добавок, снижении температуры электролита, увеличении олова в электролите и сильном его перемешивании.

Повышение объемов производства и требований к качеству ПП, усложнение аппаратуры и ее микроминиатюризация требуют развития перспективных методов электрохимической металлиза­ции и производительного технологического оборудования. Одним из эффективных путей улучшения качества покрытий является использование нестационарных режимов электролиза. Осаждение металла в этом случае проводится под действием периодических токов - импульсного, реверсивного, произвольной формы различ­ной частоты и скважности. Под действием реверсивного тока про­исходит сглаживание микрорельефа покрытия, повышается его равномерность по поверхности платы и в монтажных отверстиях. Это объясняется тем, что во время прямого импульса происходит осаждение металла, а во время обратного - преимущественное растворение выступающих участков. Одновременно снижаются внутренние напряжения в покрытиях, повышается их пластич­ность.

При импульсном токе измельчается структура покрытия (кри­сталл растет во время импульса тока и пассивируется во время паузы), уменьшается пористость, повышается электропроводность покрытия вследствие совершенства структуры и уменьшения включаемых в осадок примесей. Наибольшей эффектив­ностью обладает оборудование, обеспечивающее программное ведение процесса. Оно позволяет на основании модели ТП автоматически изменять форму тока, его амплитуду, частоту, скважность и все временные параметры.

Формирование рисунка печатных плат.

Нанесение рисунка схемы на ПП необходимо для получения защитной маски требуемой конфигурации при осуществлении процессов металлизации и травления. Наиболее распространены в промышленности сеткографический (офсетной печати) и фото­химический методы.

Сеткографический метод получения рисунка ПП основан на применении специальных кислотостойких быстросохнущих кра­сок, которые после продавливания через трафарет закрепляются на поверхности заготовки в результате испарения растворителя. Основными видами специальных трафаретных красок являют­ся следующие: защитные щелочесмываемые; защитные гальваностойкие, смываемые органическим растворителем (хло­ристым метиленом). Для получения маркированных знаков используются трафаретные пентафталевые краски.

Качество наносимого защитного слоя определяется вязкостью используемых трафаретных красок. Ее оптимальная величина устанавливается исходя из температуры, номера сетки, характера изображения, наличия орошения формы и др. При оптимальном значении вязкости краска не должна самопроизвольно растекаться ни по печатной форме, ни по заго­товке, должна легко и равномерно растекаться под воздей­ствием ракеля и продавливаться сквозь отверстия печатающих элементов формы.

Ракель обычно изготавливают из листовой маслобензостойкой резины толщиной около 8 мм и высотой не ме­нее 25 мм. Тщательно отполированная поверхность ракеля обес­печивает высокое качество.

Заготовка в станках трафаретной печати устанавливается с технологическим зазором 2-3 мм. Увеличение зазора приво­дит к повышению четкости рисунка, но одновременно повышается износ сетки. Постепенный отрыв сетки от заготовки в процессе нанесения рисунка уменьшает и его искажение, и износ сетки. Нанесение защитной краски через сетчатый трафарет осуществляется автоматическим оборудованием, которое включает загрузочное устройство, машину для рихтовки плат, сеткографический станок, сушильную печь, накопитель готовых изделий.

Загрузка ПП в станок происходит посредством ленточного конвейера. Подведенная заготов­ка фиксируется в рабочей зоне на штифтах с точностью ±25 мкм и закрепляется при помощи вакуумной системы. Краскодозирующим устройством краска подается в зону обработки, а ракель продавливает ее через ячейки трафарета. В системе управления ракелем регулируется угол наклона, ско­рость движения, давление и диапазон хода. Время, затрачиваемое на один цикл печатания, составляет 5-7 с. Смена трафарета и настройка станка на новый тип плат производится по контроль­ному шаблону. В станках для одновременного нанесения рисунка на две стороны заготовки ПП устанавливается вертикально.
