Закрепление краски на заготовке осуществляется сушкой. Краски с органическими растворителями сушат в туннельных конвейерных печах горячим воздухом при температуре 150-180 °С или под действием ИК-излучения. Краски мгновенной сушки, содержащие мономерно - полимерные композиции и фотоинициатор, закрепляются под воздействием ультрафиолетовых лучей. Однако они имеют не­большой срок хранения и высокую стоимость.

Срок хранения отпечатанных плат в условиях производства составляет 3-5 суток. При больших сроках хранения стано­вится затруднительным удаление краски. Снимают трафаретную краску 3-5%-ным раствором горячей (40-60°С) щелочи в течение 10-20 с. Аналогично промываются сетчатые трафареты после работы.

Фотографический метод предусматривает нанесение на поверхность заготовки ПП специальных светочувстви­тельных материалов - фоторезистов, негативных или позитивных. Негативные фоторезисты образуют при воздействии света защитные маски вследствие реакции фотополимеризации, при этом облученные участки остаются на плате, а не­облученные удаляются при проявлении. В позитивных фоторези­стах под действием света происходит фотодеструкция органиче­ских молекул, облученные участки удаляются при проявлении. Фоторезисты могут быть жидкими и пленоч­ными. Жидкие фоторезисты значительно дешевле пленочных, для работы с ними требуется несложное оборудование. Примене­ние пленочных фоторезистов значительно упрощает ТП (исклю­чаются операции сушки, дубления, ретуширования) и обеспечивает нанесение защитных слоев при наличии монтажных отверстий.

НЕ нашли? Не то? Что вы ищете?

Жидкие позитивные фоторезисты на основе диазосоединений имеют повышенную разрешающую способность, химическую стойкость, в них отсутствует темновое дубление. Нано­сят жидкие фоторезисты окунанием, центрифугированием, накат­кой валками, разбрызгиванием. При покрытии окунанием заго­товки погружаются в кювету с фоторезистом и вытягиваются с постоянной скоростью (10-50 см/мин). Толщина слоя опре­деляется вязкостью, скоростью вытягивания и колеблется от 4 до 8 мкм. Способ обеспечивает двустороннее нанесение фоторезиста. Недостатком является неравномерность нанесенного слоя. Применение центри­фугирования и накатки валками приводит к повышению равно­мерности наносимых слоев. Валковые кон­вейерные установки имеют секции инфракрасной сушки резиста.

Сухие пленочные фоторезисты (СПФ) представляют собой структуру, состоящую из свето­чувствительного слоя, который помещается между защитной поли­этиленовой и светопроницаемой лавсановой пленками. Типичная толщина СПФ 20, 40 и 60 мкм, защитных СПФЗ 90, 110, 130 мкм. Тонкие слои СПФ применяют в качестве маски при травлении меди с пробельных мест, сред­ние - для создания рисунка при нанесении слоя металлизации, а толстые - для защиты отверстий с металлизацией при травле­нии. Фоторезисты наносят на платы валковым методом при нагреве до 105-120 °С и плотно прикатывают к поверхно­сти заготовки для удаления воздушных включений. Реализующие этот метод установки называются ламинаторами. Они снабжены терморегуляторами, тарированными устройствами прижима по­дающих валков, устройствами для обеспечения давления на заготовку и обрезания фоторезиста после его нанесения.

Экспонирование предназначено для инициирования фотохими­ческих реакций в фоторезистах. Оно проводится в установках, состоящих из источников света, работающих в ультрафиолетовой области, рефлекто­ров и коллиматоров. Для плотного прилегания фотошаблонов к заготовкам плат используют рамы, оснащенные специальными откачными системами для создания ва­куума.

Для проявления СПФ используют два вида установок: камер­ные для мелкосерийного производства и конвейерные для серий­ного производства. Камерные установки имеют насос для подачи проявителя под давлением, систему струйной промывки, змеевики охлаждения проявителя, таймеры, систему терморегулирования и устрой­ства фильтрации проявителя. Конвейерные уста­новки имеют зоны загрузки, первичного проявления, допроявления и промывки плат. Установки оснащены регуляторами скорости конвейера и давления жидкости, системами охлаж­дения и терморегулирования, основными и вспомогательными на­сосами фильтрации жидкости и отстойниками промывных вод.

После проявления оставшийся фоторезист должен быть твер­дым, блестящим, сплошным покрытием на поверхности заготов­ки с хорошей адгезией к ней, без проколов и других дефектов.

Травление меди с пробельных мест представляет собой сложный окислительно-восста­новительный процесс удаления меди с не­проводящих (пробельных) участков. Травление выполняют хими­ческим или электрохимическим способом. Для химического про­цесса разработаны и используются в промышленности многочис­ленные составы на основе хлорного железа, персульфата аммония, хлорной меди, хромовой кислоты, и др. Выбор травильного раствора определяется типом применяемого резиста, скоро­стью травления, величиной бокового подтравливания, возможностью регенерации и экономичностью процесса.

Скорость травления меди зависит от состава травителя, условий его доставки в зону обра­ботки, температуры раствора и количества меди, перешедшей в раствор. Скорость травления оказывает существенное влияние на качество формируемых элементов ПП. При малых скоростях время пребывания платы в травителе увеличивается, что приво­дит к ухудшению диэлектрических свойств оснований и увеличе­нию бокового подтравливания. Величина бокового подтравливания оценивается фактором травления K=S/a, который представляет со­бой отношение толщины фольги S к величине изменения ширины печатного проводника а. Уменьшают фактор травления введением в используемые растворы специальных добавок: ионы металлов с более низким потенциалом, чем у меди (Ag, Hg, Pt, Pd, Au).

Технологический процесс травления состоит из операций предва­рительной очистки меди, повышающей равномерность ее удале­ния, непосредственно удаления меди с пробельных участков пла­ты, очистки поверхности диэлектрика, осветления при необходимо­сти поверхности металлорезиста и сушки.

Наибольшее распространение в технологии производства ПП получили травильные растворы на основе хлорного железа. Они отличаются высокой и равномерной скоростью травления, малой величиной бокового подтравливания, высокой четкостью получаемых контуров, экономичностью. Скорость процесса в свежеприготовленном растворе составля­ет 40 мкм/мин, но по мере накопления в нем ионов меди постепен­но снижается и при 100 г/л составляет 5-6 мкм/мин. Повышение температуры и рН травителя относительно оптимальных значений приводит к образованию смеси фильтрующейся меди и оксида железа, который адсорбируется поверхностью диэлектрика, с трудом удаляется при промывке и ухудшает изоляционные свойства подложки.

Травитель не пригоден для получения плат, покрытых металлорезистами на основе олова. В этом случае рекомендуется применять раствор персульфата аммония. Он дешевле хлорного железа, быстро при­готавливается на рабочем месте, прозрачен и невязок, не образует шлама при травлении, легко поддается регенерации. Реакция сопровождается выделением тепла, что вызывает необхо­димость стабилизации температурного режима. Травление приво­дит к большому боковому подтравливанию медных проводников, сопровождается зубчатостью краев из-за различия скоростей хи­мических реакций по зернам металла, а рас­твор склонен к саморазложению.

Стабильными параметрами травления характеризуются рас­творы на основе хлорной меди. Разработанные кислые и щелочные составы несколько уступают по скорости растворам хлорного же­леза, но намного их дешевле. В них не образуется шлам, ПП легко отмываются по после обработки, а боковое подтравливание не пре­вышает 3-6 мкм. Отсутствие в растворе посторонних катионов позволяет проводить полную регенерацию в непрерыв­ном замкнутом цикле. Повышение производительности процесса достигается использованием раствора на основе двух окислите­лей - хлорной меди и хлорного железа.

Травление меди в растворе перекиси водорода проводится в кислый среде с добавлением серной или соляной кислоты. Используемые травители совместимы практически со всеми типами резистов. Получаемая H2S04 является химически чистым веществом, лег­ко извлекается и используется для технических целей. При накоп­лении 60-80 кг/м2 меди раствор истощается и скорость травления снижается. Полезную емкость по меди до 130 кг/м2 имеют соляно-кислые растворы. В них травящей способностью обладают не только ис­ходные компоненты, но и продукты реакции. Процесс травления сопровождается поддержанием со­става ванны и разложением перекиси водорода.

Химическое удаление меди проводится погружением ПП в тра­витель, наплескиванием раствора на их поверхность или разбрыз­гиванием через форсунки. Давление раствора в форсунках колеблется в пределах 0,1-0,5 МПа, а струя подается перпендикулярно поверхности платы или при небольшом отклоне­нии от перпендикуляра. Постоянное обновление окислителя в зоне обработки и удаление продуктов реакции обеспечивают высокую производительность струйному травлению, а траектория струи - незначительное боковое подтравливание. Производительное технологическое оборудование компонуется по модульному принципу и содержит модули травления, регенера­ции, промывки, осветления и сушки, которые объединяются транс­портной системой и системой трубопроводов. Автоматические модульные линии конвейерного типа оснащаются устройствами для контроля кислотности раствора, его температуры и давления в форсунках.

Электрохимическое травление ПП основано на анодном раство­рении меди с последующим восстановлением ионов стравленного металла на катоде. Такой процесс по сравнению с химическим травлением обладает рядом преимуществ: упрощением состава электролита, методики его приготовления, регенерации и очистки сточных вод, высокой и стабильной скоростью травления в течение дли­тельного периода времени, экономич­ностью, легкостью управления и авто­матизацией всех стадий.

Широкое применение электрохи­мического травления сдерживается неравномерностью удаления металла по плоскости платы, что приводит к образованию невытравленных островков. Полностью реализовать преимущества электрохимического метода позволяют подвижные носители заряда, которые представ­ляют собой частицы графита в суспензированном электролите. Эти частицы принимают заряд с анода и переносят его на поверхность меди, переводя последнюю в ионную форму. Использование электрохимического травления сводит к минимуму боковое подтравливание токопроводящих дорожек и обеспечивает разрешающую спо­собность, равную 70-100 мкм, но стоимость технологического оборудования превышает стоимость машин для химического трав­ления.

После удаления меди с пробельных участков ПП промывают холодной проточной водой. Если на поверх­ности металлических резистов (особенно Sn-Pb) в результате химического взаимодействия с травителем образуются нераство­римые соединения, вызывающие потемнение и ухудшение их паяемости, то их осветляют при температуре 18-25 °С в течение 3-5 мин. Растворы осветления готовят на основе кислот и тиомочевины, например (г/л): соляная кислота – 50-60, тиомочевина – 90-100, этиловый спирт – 5-6, моющее средство или поверхностно-активное вещество – 1-10.

Особенности изготовления МПП.

Для изготовления МПП разработано много вариан­тов конструктивно-технологического исполнения, номенклатура их постоянно обновляется и совер­шенствуется. Практический опыт изготовления МПП показывает, что наиболее технологичным является вариант МПП с металли­зацией сквозных отверстий. Он позволяет получать до 20 слоев МПП, характеризуется высокой плотностью, хорошим качеством межслойных соединений, относительной простотой и экономично­стью. При этом методе используются: для наружных слоев одно­сторонний фольгированный диэлектрик, для внутренних одно - или двусторонний фольгированный диэлектрик, а в качестве межслойной изоляции стеклоткань. Из этих материалов изготавливают заготовки, в которых пробивают базовые отверстия для совмещения слоев и производят очистку поверхностей. На за­готовках внутренних слоев рисунок получают с двух сторон нега­тивным фотохимическим методом, выполняя при необходимости контактные переходы химико-гальванической металлизацией. Ри­сунок наружных слоев получают комбинированным позитивным фотохимическим методом. Изготовленные слои совмещают друг с другом по базовым отверстиям, прокладывая между ними межслойную изоляцию, и спрессовывают в монолитную структуру.

Внутренние слои МПП, выполненные на тонком одностороннем фольгированном диэлектрике, после стравливания медного покры­тия склонны к линейной деформации. Поэтому базовые отверстия на технологическом поле заготовок пробивают после операции травления меди, ориентируясь на специальные реперные знаки.

Процесс прессования является одной из важнейших операций изготовления МПП. Монолитность структуры и точность ее элементов обеспечиваются качеством прокладочной стеклоткани, тщательно­стью подготовки слоев, совершенством технологической оснастки и строгим поддержанием режимов прессования.

Прокладочная стеклоткань, которая поступает на сборку па­кетов МПП, должна содержать 45-52% термореактивной эпоксидной смолы с отвердителем, находящейся в состоянии неполной полимеризации. Процентное содержание смолы, растворителя и летучей фракции проверяется при использовании новой пар­тии и через каждые 5 дней применения. При по­ступлении нового материала проводятся опытные запрессовки на технологических платах и контроль их качества при термических испытаниях (нагрев до 120 °С и выдержка в течение 1 ч, термо­удар при температуре 260 °С в течение 10 с).

Прессование МПП проводят в специальной пресс-форме с плоско-параллельными плитами, обеспечивающей точное совмещение и фиксацию слоев с помощью направляющих штырей по углам и через каждые 100-150 мм по перимет­ру плиты. Температурный ре­жим прессования платы предусматривает нагрев пакета до температуры 150-180 °С, удаление летучих ком­понентов смолы по мере расплавления и смачивания слоев пакета, полимеризацию и затвердевание смолы, охлаждение пакета до 30-40 °С. При нагреве пакета для обеспече­ния теплопередачи необходимо предварительное его сжатие и плотное прилегание пресс-формы к плитам пресса. Для этого уста­навливают первоначальное давление (100-300 кПа), которое препятствует удалению летучих компонентов смолы из прокладочной стеклоткани. Высокое давление прессования долж­но быть создано до начала затвердевания смолы в момент жела­тинизации, когда смола перестает течь и вязкость ее нарастает. Приложение высокого давления (1-4 МПа) до момента желатинизации приводит к выдавливанию большого количества жидкой смолы и ухудшению сцепления слоев. Приложение давления после момен­та желатинизации, перешедшей в твердое состояние, приводит к растрескиванию и образованию пустот, ухудшающих связь между слоями. Для объективного контроля момента желатинизации измеряют объемное сопротивление изоляции склеивающих прокладок. Под воздействием температуры по мере разжижения связывающего ве­щества объемное сопротивление падает, достигая минимального значения в момент начала же­латинизации, а затем по мере отверждения связывающего веще­ства увеличивается. Регистрация объемного сопротивления прово­дится датчиком, который изготавливается на технологических полях заготовок из фольги методом травления. При сборке паке­та МПП слои располагают таким образом, чтобы электроды были обращены друг к другу, а между ними помещалась склеивающая прокладка.

Для прессования МПП применяют гидравлические прессы, оборудованные системами нагре­ва и охлаждения плит и устройствами для регулирования технологических режимов. Прессы обеспечивают плоскост­ность и параллельность плит в пределах 0,1 мм, точность поддержания тем­пературы на их плоскости ±3 °С, давления ±3°/о. Для повышения производительности прессования промышлен­ностью выпускаются автоматические линии. Процессы изготовления МПП по­дробно рассмотрены в специальной литературе.

Покрытия и маски для наружных слоев ПП выполняются для защиты медных печатные проводников от окисления, для формирования паяльных масок, для создания износоустойчивых соединителей непосредственного контактирования.

Защитное покрытие печатных проводников серебром в настоящее время не применяется. У серебра обнаружено неприятной свойство: в условиях повышенной влажности под действием электрического поля происходит рост кристаллов-дендритов по поверхности и в глубину изоляционного основания печатной платы, что приводит к уменьшению электрической прочности изоляции.

Введение в конструкцию ПП паяльной маски является необходимым условием, т. к. обычная стеклоэпоксидная основа печатных плат не обладает достаточной теплостойкостью при температурах пайки (220-240 оС), и без паяльной маски за время, необходимое для проведения пайки, может происходить поверхностная деструкция материала диэлектрика. По методу формирования рисунка паяльные маски делятся на два типа:

1.  Паяльные маски, рисунок которых формируется методом трафаретной печати. Как правило, это составы на эпоксидной основе, отверждаемые термически или ультрафиолетовым (УФ) излучением. При относительной дешевизне их недостатком является низкая разрешающая способность и необходимость использования сеткографического трафарета.

2.  Паяльные маски, рисунок которых формируется фотолитографическим методом (фоторезистивные маски). Способ позволяет формировать маски любой сложности и в последнее время получил наибольшее распространение. Для этих целей применяются сухие и жидкие фоторезистивные материалы. Размеры окон в маске на платах 3-го и более высоких классов точности должны превышать размеры контактных площадок на величину от 0,05 до 0,1 мм.

Припой на контактные площадки наносится либо электроосаждением (с последующим оплавлением для снятия пористости осажденного металла) либо непосредственно окунанием платы, защищенной маской, в расплавленный припой. Применяются и другие варианты покрытий, обеспечивающие хорошую паяемость:

§  а) Иммерсионная или химическая металлизация золотом, серебром, палладием. Применяется в ПП для аппаратуры ответственного назначения. Иммерсионный слой металла имеет способность самоограничения при росте и обычно очень тонкий (0,05-0,2 мкм).

§  б) Органические покрытия, связанные с обработкой меди (составы на основе бензимидазола или имидазола).

Если на плате имеются контакты электрического соединителя непосредственного контактирования, на эти контакты должно наноситься покрытие, дающее стабильное низкое переходное сопротивление и обладающее высокой износоустойчивостью. В таких случаях применяется многослойное покрытие, в верхнем слое которого наносится золото или палладий. Толщина слоя от 0,5 до 2 мкм. Для подслоя золота обычно используют никель, что предохраняет медь от миграции через пористый золотой слой на поверхность.

Контроль и испытания плат.

Технологический процесс изготовления плат, особенно много­слойных, состоит из большого числа операций, при выполнении которых возникают неучтенные возмущения, приводящие к отклонениям выход­ных параметров от номинальных. Контроль и испытание ПП пред­назначены для определения качества изготовленных изделий, под которым понимают степень их соответствия требованиям чертежа, технических условий и стандартов. На повышение качества влияют: 1) входной контроль исходных материалов; 2) соблюдение режи­мов и последовательности операций процесса производства; 3) использование автоматизированного технологического оборудования со средствами активного контроля; 4) организация пооперационного и выходного контроля; 5) проведе­ние испытаний.

Входному контролю подвергается каждая партия поступающе­го на производство диэлектрика, фоторезиста, трафаретной печат­ной краски. Особое внимание уделяется технологическим свойст­вам материалов. Проверяются и постоянно корректируются электрофизические и химические параметры используемых техно­логических сред на операциях травления, металлизации.

Операционный контроль качества проводится после наиболее ответственных технологических операций. Число контрольных то­чек определяется совершенством и стабильностью процесса. Тща­тельно проверяется качество фотошаблонов и сетчатых трафаре­тов, монтажных отверстий, межслойных соединений. На этих операциях стремятся использовать автоматизированное технологическое оборудование с системами управления и контроля.

Основными видами выходного контроля ПП являются: 1) конт­роль внешнего вида; 2) инструментальный контроль геометриче­ских параметров и оценка точности выполнения отдельных эле­ментов, совмещения слоев; 3) проверка металлизации отверстий и их устойчивости к токовой нагрузке; 4) определение целостности токопроводящих цепей и сопротивления изоляции.

Рассмотрим характерные дефекты, имеющие место при изготовлении ПП.

Расслоение многослойной структуры возникает при использо­вании склеивающих прокладок с просроченным сроком годности или низким содержанием смолы, при некачественной подготовке сло­ев перед прессованием, при нарушении режимов прессования или механической обработки контура.

Теми же причинами вызывается отслоение элементов печатного монтажа. Вероятность его увеличивается при применения узких и длинных печатных проводников, занижения размеров контактных площадок по отношению к раз­мерам просверленных отверстий. Дефект может устраняться подклеиванием.

Выход отверстий за пределы контактных площадок наблюда­ется из-за недостаточной точности оборудования и технологической оснастки, смещения слоев при прессовании, де­формации диэлектрических оснований и неправильного базирова­ния ПП при выполнении отверстий. Дефект практически не уст­раняется.

Вздутие происходит, если между слоями остались воздух или влага или при прессовании полное давление прикладывается раньше начала желатинизации клея. Дефект не устраняется.

Коробление плат вызывается несбалансированностью конст­рукции ПП, неоднородностью склеивающего материала, снятием заготовок с пресса до полного охлаждения плит. Уменьшить ко­робление можно терморихтовкой.

Короткие замыкания между элементами печатного монтажа могут быть вызваны некачественным травлением, смещением сло­ев при прессовании, малыми расстояниями между элементами пе­чатного монтажа, попаданием посторонних металлических вклю­чений между слоями МПП при сборке.

Разрыв токопроводящих цепей обусловливается подтравливанием печатных проводников, наличием глубоких царапин на поверхности исходного материала, возникно­вением внутренних напряжений при прессовании, некачественной подготовкой поверхности отверстий перед металлизацией.

Геометрические характеристики ПП - толщина, диаметр от­верстий, расстояние между их центрами, величина коробления, га­баритные размеры и смещение отверстий относительно центра контролируются с помощью инструментов для измерения линейных размеров. Погрешности формы элементов рисунка ПП определяются визуально при (10, 20)-кратном стереоскопическом увеличении.

Проверку металлизации монтажных отверстий проводят разру­шающим или неразрушающим методом. При разрушающем мето­де изготавливают микрошлиф и по нему определяют толщину слоя, равномерность распределения металлизации, структуру по­крытия, его пористость, наличие трещин, качество срастания с элементами печатного монтажа. Экспрессную проверку качества металлизации проводят по калибровочным графикам измерением омического сопротивления контактного перехода при подаче тока 1 А. Границей качествен­ного и некачественного соединений является значение 500 мкОм, которое уточняется для каждого монтажного перехода.

Проверка устойчивости соединений к токовым нагрузкам осу­ществляется на основе многочасовой работы металлизированных отверстий под током 1-3 А. Ослабленные соединения выгорают или в них увеличивается температура, изменение которой эффек­тивно и с высокой точностью контролируется тепловизионными системами.

Целостность токопроводящих цепей и сопротивление изоляции между проводниками проверяются электрическим методом на автоматических тестерах с числовым программным управлением. Печатная плата при помощи контактного устройства соединяется на входе через коммутатор с блоком опроса, а на выходе - с из­мерительным устройством. Контактное устройство представляет собой матрицу из иглообразных подпружиненных контактов, рас­положенных в узлах координатной сетки. На каждую проверяемую цепь подается сигнал 5-12 В, ре­зультат измерения сравнивается с эталонным, и на основании этого сравнения определяется годность цепи. Снабжение блока опроса высоковольтным источником ( В) позволяет контролировать электрическую прочность изоляции.

Испытания ПП и МПП позволяют в условиях климатических и электрических воздействий оценить их соответствие техническим требованиям, предъявляемым к аппаратуре, и установить скрытые дефекты. Они разделяются на приемосдаточные, периодические и типовые.

Приемосдаточные испытания проводятся партиями не более шт., изготовленными по одной конструкторской и техно­логической документации, и включают: 1) стопроцентный контроль габаритных и установочных размеров, внешнего вида диэлектри­ческого основания и проводящего рисунка на соответствие конст­рукторской документации, величины изгиба и скручивания, пра­вильности монтажных соединений на отсутствие обрывов и корот­ких замыканий; 2) выборочную проверку (3% от партии, но не менее 3 шт.) сопротивления изоляции в нормальных климатиче­ских условиях при ручном контроле и стопроцентную проверку при автоматизированном; 3) выборочный контроль (1-2 платы от ежедневной выработки) толщины металлизации в отверстиях; 4) выборочную проверку (3% от партии, но не менее 3 шт.) паяемости контактных площадок и металлизированных отверстий, а также их устойчивости к перепайкам.

Периодические испытания ПП и МПП проводятся с целью под­тверждения их эксплуатационных характеристик, правильности выполнения ТП и соответствия конструкторской документации не реже одного раза в шесть месяцев. Для контроля случайным об­разом выбираются платы, прошедшие приемосдаточные испыта­ния в количестве 5 плат при опытном и мелкосерийном производ­стве и 10 плат при серийном производстве. В объем испытаний входят: 1) многократные изгибы ГПП и ГПК (ГПП должны вы­держивать 5-кратный цикл изгибов радиусом 10±0,5 мм, а ГПК 150-кратный цикл изгибов радиусом 3±'0,5 мм на 90° в обе сто­роны от исходного положения); 2) перепайка (5-10) отверстий и (5-10) контактных площадок, проверка паяемости (1-2 платы); 3) проверка омического сопротивления металлизированных отвер­стий (3 шт.) и их устойчивости к кратковременной токовой пере­грузке; 4) проверка в нормальных климатических условиях це­лостности электрических цепей и сопротивления изоляции (но не менее чем на 5 парах проводников, в том числе цепей питания); 5) контроль внешнего вида, целостности соединений и сопротив­ления изоляции после воздействия климатических факторов, уста­навливаемых в зависимости от группы жесткости испытаний по соответствующему стандарту.

Типовые испытания проводятся для определения эффективно­сти внесенных изменений в конструкцию и технологию ПП. Прог­рамма испытаний составляется предприятием, изготавливающим ПП, и согласовывается с разработчиком.

Литература

1.  Ивченко и технология ЭВМ. Конспект лекций. - /Таганрог: ТГРУ, Кафедра конструирования электронных средств. – 2001. - http://www2.fep. *****/russian/kes/books/kitevm/lekpart1.doc

2.  Конструкторско-технологическое проектирование электронной аппаратуры: Учебник для вузов. – М.: Изд. МГТУ им. , 2002. – 528 с. URL: http://*****///Konstruktorsko-tehnologicheskoe_proektirovanie_elektronnoj_apparatury. rar

3.  Технология приборостроения: Учебник / Под общей редакцией проф. . – М.: МГТУ им. . URL: http://www. engineer. *****/res/RL6/book1/book/metod/tpres. htm

4.  Тупик и организация производства радиоэлектронной аппаратуры. – СПб: Издательство: СПбГЭТУ "ЛЭТИ" – 2004. URL: http://dl10cg. rapidshare. de/files///tehnologiya. i.organizaciya. proizvodstva. radioelektronnoj. apparatury. pdf. rar

Тема 14: ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ ПЕЧАТНЫХ ПЛАТ

Содержание:

10.  Характеристика технологий изготовления печатных плат. Методы изготовления печатных плат. Субтрактивные методы. Аддитивные методы. Методы нанесения рисунка ПП. Пленочные технологии изготовления ПП. Конструкционные материалы печатных плат.

11.  Технологическая оснастка изготовления печатных плат. Изготовление фотошаблонов. Сетчатые трафареты. Печатные формы.

В общем случае печатные платы (ПП) представляют собой диэлектрическое основание и рисунок в виде металлических пленочных проводников. К материалу диэлектрика ПП предъявляются определенные требования, в частности - поверхностное и объемное сопротивление должно быть не менее 10-9 Ом·см, относительная диэлектрическая проницаемость ε – 4÷5. Уменьшение ε необходимо для уменьшения паразитных емкостных связей на плате. Кроме электрических характеристик, платы должны отвечать достаточно широкому набору конструктивно-технологических характеристик: обеспечивать достаточную прочность и жесткость сборочному узлу на их основе, не подвергаться расслоению и короблению во время технологической обработки и эксплуатации, обеспечивая в то же время легкость при механической обработке во время изготовления платы.

характеристика технологий изготовления печатных плат [3, 4]

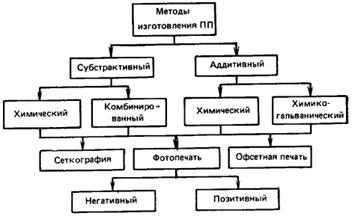

Методы изготовления ПП (рис. 14.1.1) разделяют на две группы: субтрактивные и аддитивные.

Рис. 14.1.1.

В субтрактивных методах (subtratio—отнимание) в качестве основания для печатного монтажа используют фольгированные диэлектрики, на которых формируется проводящий рисунок путем удаления фольги с непроводящих участков. Дополнительная химико-гальваническая металлизация монтажных отверстий привела к созданию комбинированных методов изготовления ПП.

Аддитивные (additio - прибавление) методы основаны на избирательном осаждении токопроводящего покрытия на диэлектрическое основание, на которое предварительно может наноситься слой клеевой композиции. По сравнению с субтрактивными они обладают следующими преимуществами:

1.  однородностью структуры, так как проводники и металлизация отверстий получаются в едином химико-гальваническом процессе;

2.  устраняют подтравливание элементов печатного монтажа;

3.  улучшают равномерность толщины металлизированного слоя в отверстиях;

4.  по­вышают плотность печатного монтажа;

5.  упрощают ТП из-за устранения ряда операций (нанесения защитного покрытия, травления);

6.  экономят медь, химикаты для травления и затраты на нейтрализацию сточных вод;

7.  уменьшают длительность производственного цикла.

Несмотря на описанные преимущества, применение аддитивного метода в массовом производстве ПП ограничено низкой производительностью процесса химической металлизации, интенсивным воздействием электролитов на диэлектрик, трудностью получения металлических покрытий с хорошей адгезией. Доминирующей в этих условиях является субтрактивная технология, особенно с переходом на фольгированные диэлектрики с тонкомерной фольгой (5 и 18 мкм).

Рис. 14.1.2.

Субтрактивные методы.

По субтрактивной технологии рисунок проводников получается травлением медной фольги по защитному изображению в фоторезисте или металлорезисте. Применяются три разновидности субтрактивной технологии.

Первый вариант (рис. 14.1.2) – негативный процесс с использованием сухого пленочного фоторезиста (СПФ). Процесс достаточно простой, применяется при изготовлении односторонних и двухсторонних ПП. Металлизация внутренних стенок отверстий не выполняется. Заготовка – фольгированный диэлектрик. Методами фотолитографии с помощью сухого пленочного фоторезиста на поверхности фольги формируется защитная маска, представляющая собой изображение (рисунок) проводников. Затем открытые участки медной фольги подвергаются травлению, после чего фоторезист удаляется.

Рис. 14.1.3.

Второй вариант (рис. 14.1.3) – позитивный процесс. Создается проводящий рисунок двухсторонних слоев с межслойными металлизированными переходами (отверстиями). Сухой пленочный фоторезист (СПФ) наслаивается на заготовки фольгированного диэлектрика, прошедшие операции сверления отверстий и предварительной (5-7 мкм) металлизации медью стенок отверстий и всей поверхности фольги. В процессе фотолитографии СПФ защитный рельеф получают на местах поверхности металлизированной фольги, подлежащей последующему удалению травлением. На участки, не защищенные СПФ, последовательно осаждаются медь и металлорезист (сплав SnPb), в том числе и на поверхность стенок отверстий. После удаления маски СПФ незащищенные (более тонкие) слои меди вытравливаются. Процесс более сложный, однако, с его помощью удается получить металлизированные стенки отверстий.

Третий вариант (рис. 14.1.4) – так называемый тентинг-процесс. Как и в позитивном процессе, берется заготовка в виде фольгированного диэлектрика, формируются отверстия, проводится предварительная металлизация всей платы, включая внутренние стенки отверстий. Затем наносится СФП, который формирует маску во время фотолитографии в виде рисунка печатных проводников и образует завески – тенты над металлизированными отверстиями, защищая их во время последующей операции травления свободных участков медной фольги. В этом процессе используются свойства пленочного фоторезиста наслаиваться на сверленые подложки без попадания в отверстия и образовывать защитные слои над металлизированными отверстиями. Применение тентинг-метода упрощает технологический процесс изготовления двусторонних ПП с металлизированными отверстиями. Однако необходимо обеспечить гарантированное запечатывание отверстий фоторезистом. Кроме того, качество поверхности металла вокруг отверстий должно быть очень хорошим, без заусениц.
