Процессы формообразования и инструменты (стр. 9 )

Глубина сверления в диаметрах сверла	3 D	3-4 D	4-5 D	5-6 D	6-8 D	9-10 D
Коэффициент Кlv	1.0	0.8-0.9	0.7-0.8	0.65-0.7	0.6-0.65	0.5-0.6

14 - Средние значения периода стойкости Т сверл из быстрорежущей стали.

Диаметр сверла в мм	Средние значения периода стойкости Т сверл в мин, при обработке:
Стали	Чугуна, цветных металлов и их сплавов
до 5 Св 5 до 10 Св10 до 15 Св 15 до 20 Св 20 до 25 Св 25 до 30 Св 30 до 40	7 12 14-20 18-22 20-25 25-30 40-50	12 21 25-30 32-40 40-50 50-55 75-85

15-Значения коэффициента С р и показателей степени при сверлении сверлами из быстрорежущей стали.

Обрабатываемый материал	Коэффициент и показатель степени
С p	Q p	X p	Y p
Сталь конструкционная 750 МПа	6.8	1.0	0	0.7
Чугун серый НВ 190	42.7	1.0	0	0.8
Медные сплавы, НВ	31.5	1.0	0	0.8

16- Поправочный коэффициент Кмр, учитывающий влияние механических свойств обрабатываемого материала на силу резания при сверлении сверлом из быстрорежущей стали.

Обрабатываемый материал	Коэффициент Кмр
Сталь конструкционная и стальное литье	Кмр = (δ в/ 750)0.75
Чугун серый	Кмр = (НВ/190)0.6
Медные сплавы: Средней твердости НВ 120 Твердые более НВ 120	1.0 0.75

20

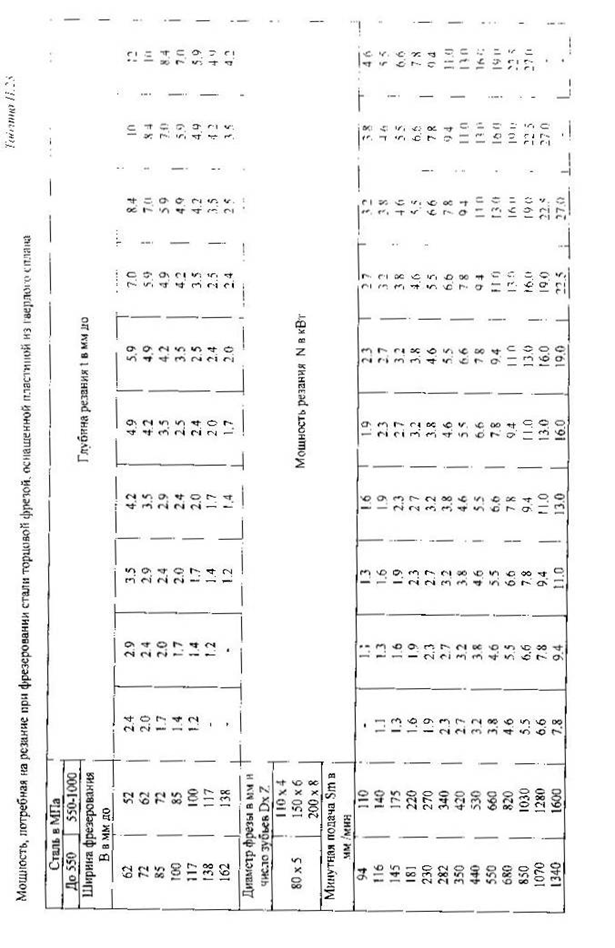

Подача на один зуб при черновом фрезеровании стали торцовой фрезой, оснащенной пластиной из твердого сплава Т 15 К 6.

Мощность станка N в кВт	Схема установки фрезы	Подача на один зуб в мм / зуб S z
Св. 10	Симметричная	0.12-1.15
Смешанная	0.24-0.30
5-10	Симметричная	0.09-0.11
Смешанная	0.18-0.22

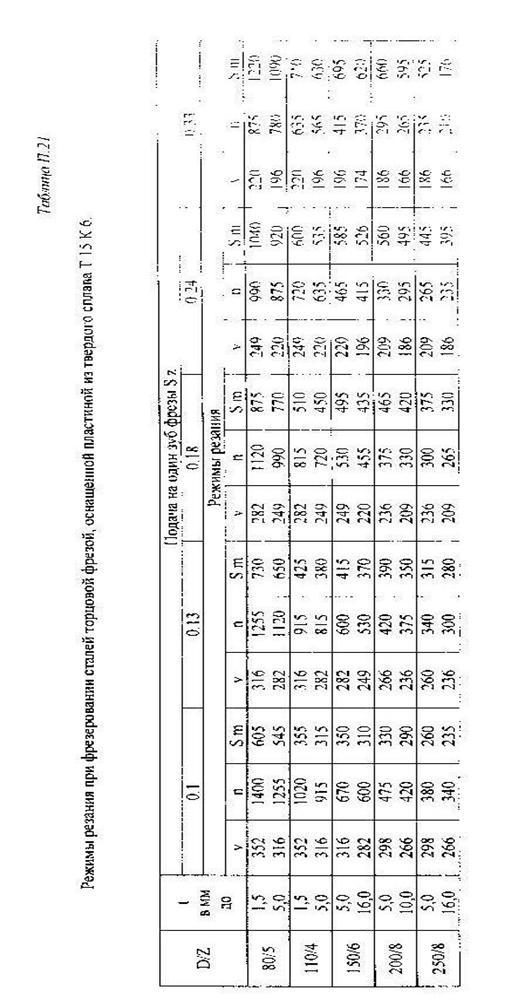

24

Режимы резания при нарезании резьбы метчиком из быстрорежущей стали Р 18

в сквозных отверстиях.

Диаметр и шаг резьбы в мм	Обрабатываемый материал
Сталь углеродистая и легированная	Чугун серый
d	p	v в в / мин	n в об / мин	N в кВт	v в м / мин	n в об/ мин	N в кВт
4	0,5 0,7	7,3 5,4	580 430	0,04 0,05	2,5 3,9	415 310	0,03 0,03
6	0,75 1,0	8,3 6,4	440 340	0,10 0,12	5,9 4,6	310 240	0,06 0,07

Приложение таблицы П 24

8	0,75 1,0 1,25	11,5 9,1 8,2	470 360 295	0,16 0,19 0,21	8,4 6,5 5,3	335 255 210	0,10 0,12 0,14
10	1,0 1,25 1,5	14,5 12,1 8,9	375 310 260	0,27 0,31 0,34	8,4 6,9 5,8	270 220 186	0,17 0,19 0,22
12	1,0 1,25 1,75	14,5 12,1 8,9	385 320 235	0,36 0,41 0,50	10,5 8,6 6,3	280 230 167	0,23 0,26 0,32
16	1,5 2,0	14,5 11,1	290 220	0,72 0,87	10,5 7,9	205 157	0,46 0,55
20	1,5 2,5	19,0 12,0	300 191	1,03 1,40	13,4 8,5	210 135	0,66 0,89
24	1,5 2,0 3,0	23,5 18,1 12,6	310 240 167	1,38 1,66 2,10	16,7 12,8 8,9	220 170 118	0,88 1,05 1,33
30	2,0 3,5	23,6 14,3	250 152	2,45 3,4	11,7 10,2	125 108	1,9 2,1

Поправочные коэффициенты на режим резания в зависимости от:

Механические характеристики обрабатываемого материала	Механические свойства	Углеродистые стали	Хромистые и хромоникелевые сплавы в МПа	Чугун серый НВ
500	500-800	700	700-800	156-229	170-265	197-269
Коэффициент Кмv=Кмn=КмN	0,70	1,0	0,81	0,90	1,0	0,7	0,5
Класса точности резьбы	Класс точности	5Н	6Н	7Н
Коэффициент Кv=Кn=КN	0,8	1,0	1,25
