Инструкция по установке и эксплуатации ванны АТ-0935В (стр. 2 )

Долгим нажатием кнопки во время проигрывания вы его остановите.

• Долгим нажатием кнопки во время проигрывания диска вы можете войти в меню DVD. Нажатием кнопки вы можете выделить последний пункт меню для выбора. Повторным нажатием кнопкивы подтвердите свой выбор. Нажатием кнопки вы можете выделить справа пункт меню для выбора, а затем нажатием кнопки подтвердить свой выбор.

• Нажатием кнопки вы можете увеличить громкость. При каждом нажатии кнопки громкость будет увеличиваться на единицу.

• Нажатием кнопки вы можете уменьшить громкость. При каждом нажатии

кнопки громкость будет уменьшаться на единицу.

• Для выключения проигрывателя нажмите кнопку .

(9)  Когда вы хотите включить трансляцию FM-приемника:

• Нажмите кнопку .Лампочка индикатора загорится на 2 секунды, и система войдет в режим настройки на волну FM.

• Нажмите кнопку или для переключения вперед/ назад на другие каналы (всего можно настроиться на 10 каналов).

• В режиме настройки нажатием кнопок или вы можете начать поиск программ вверх или вниз (если кнопка или нажата в течение более 2 секунд, система войдет в режим автоматического поиска). Когда программа найдена, при нажатии кнопки система запомнит программу на данном канале.

• Если вы удержите нажатой кнопку ,система будет автоматически настраиваться и запоминать по порядку найденные программы. После окончания поиска система автоматически вернется к нормальному транслированию с первого канала. Шкала автоматического поиска 87~108 МГц.

• Нажатием кнопкивы можете увеличить громкость.

• Нажатием кнопкивы можете уменьшить громкость.

• Для выключения приемника нажмите кнопку .

Инструкция по эксплуатации TV и DVD-проигрывателя и холодильника.

Характеристики DVD –проигрывателя.

Внутри оснащен встроенными аудио-декодерами.

Уникальный картридж вставляемого DVD: может быть установлен на 0° через 360°, его можно вставлять, вынимать, он может читать диски диаметром 8см и 12 см, совместим с высокой скоростью вращения. Диск закрывается надежным способом, препятствующим его блокировке. Используется алмазная, антивибрационная структура рамки

Применена новейшая технология с использованием моно-микросхемы, стабильная и надежная. Усовершенствовано обновление программного обеспечения.

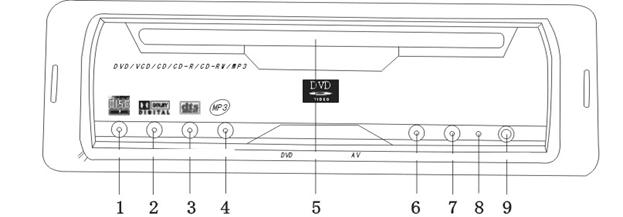

1. Функции пульта управления на основной панели.

1. Воспроизведение/пауза

2. Последняя музыкальная композиция

3. Следующая музыкальная композиция

4. Остановка

5. Дверка для установки диска

6. Выдвижение диска

7. Включение электросети

8. Повторное включение

9.Аудио/видео вход

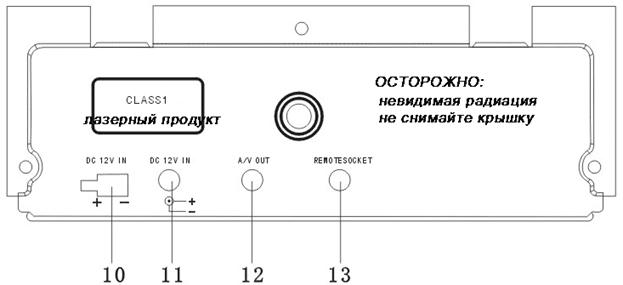

2. Задняя сторона основной панели

10. DC мощность 1 12. Аудио/видео выход

11. DC мощность 2 13. Джек дистанционного управления

3. Как пользоваться DVD-проигрывателем

• Нажмите кнопку Включить для подключения проигрывателя к электросети. Когда диска

в проигрывателе нет, система автоматически начинает его искать и проигрывать. При

повторном нажатии кнопки электропитание к проигрывателю перестанет поступать.

• Поместите диск в дверцу дисковода, и он автоматически заберет диск с собой. Если

нажать кнопку Disk out, диск будет автоматически извлечен.

• Во время проигрывания диска, нажатием кнопки Last Music Section вы можете

переключить систему назад для проигрывания последнего трека программы (диска).

• Во время проигрывания диска, нажатием кнопки Next Music Section вы можете

переключить систему вперед для проигрывания следующего трека программы (диска).

• Во время проигрывания диска, нажатием кнопки Play/Pause вы можете временно его

приостановить. При повторном нажатии этой кнопки проигрывание возобновляется.

• Во время проигрывания диска, нажатием кнопки Stop вы можете его остановить.

• Когда внешние аудио и видео сигналы подключены к входному отверстию порта

Аудио/Видео, проигрыватель готов к эксплуатации.

• В случае если текущие установки проигрывателя не нужны, кнопка Reset вернет

проигрыватель к первоначальным установкам.

Внимание: если вы не пользуетесь проигрывателем, отключите его от сети.

4. Правила обращения с дисками

• Диск держите за края. В этом случае на его поверхности не останется отпечатков

пальцев (отпечатки, пыль или царапины приведут к искажению звука).

• Для чистки диска не пользуйтесь никакими очищающими спреями, летучими моющими

средствами, растворителями, антистатиками и т. п.

• Никогда не роняйте и не сгибайте диск.

• Храните диск в специально предназначенном контейнере. Не подвергайте диск

воздействию прямых солнечных лучей, влаги и пыли.

• Если поверхность диска загрязнилась, слегка протрите его мягкой тряпочкой, слегка

смоченной обычной водой. Протирать следует по направлению от центра к внешней

стороне поверхности.

5. Параметры

(1) Детализация

Напряжение: 12 VDC (10.5 V 16 V)

Потребляемая мощность: 25 W

Температура окружающей среды: 5°С ~ 35 °С

Относительная влажность в пределах: 5 90 % (беречь от воды)

Вес: 1.4 кг

Размеры: 182 х 155 х 55 мм

(2) Выходной видеосигнал

Уровень выходного сигнала: 1 ± 0.2 Vp-p (75 Ω)

Горизонтальное разрешение ≥ 500 строк

Коэффициент яркости, приводящий к искажению изображения ≥ 60dB

(3) Выходной аудиосигнал

Уровень выходного сигнала:1.8 + 0.2 / -0.8 Vrms (1 KH 0dB)

Искажение ≤ 0.01 %

Диапазон динамика ≥ 90 dB

Коэффициент, приводящий к искажению ≥ 90 dB

6. Способы устранения неисправностей

• Перед устранением какой-либо неисправности обратитесь к нижеприведенной таблице.

В ней вы можете найти проблему, подобную вашей. Следуя рекомендациям, вы сможете

устранить неисправность, и прибор вновь заработает исправно.

• В случае какой-либо поломки, за ремонтом обратитесь к специалисту.

Картридж прибора, оптическая головка и важный IC повреждаются воздействием

статического заряда.

• Во время обслуживания прибора необходимо обеспечить эффективные защитные меры

против воздействия электричества.

TV, DVD-проигрыватель и рефрижератор являются независимыми частями оборудования, соединенными внешне с массажной ванной. Оборудование находится под высоким напряжением. Никогда не открывайте корпус машины самостоятельно, в противном случае вы рискуете получить электрический шок. Уход за оборудованием следует поручить квалифицированному специалисту. Неправильное обращение может вызвать электрошок либо пожар. Во избежание опасности, необходимо следовать инструкциям по установке оборудования, а также по эксплуатации и уходу за ним. Чтобы обеспечить свою безопасность и сроки службы цветного телевизора с ЖК-дисплеем, внимательно прочтите приведенные ниже правила и следуйте им.

Использование функции холодильника

Нажмите кнопку - индикатор на холодильнике загорится зеленым светом, холодильник начнёт работу. После этого вы сможете наслаждаться холодными напитками или продуктами. При нажатии кнопки снова, индикатор погаснет, и холодильник прекратит свою работу.

1.  Перед началом эксплуатации оборудования прочтите все инструкции.

2.  Строго соблюдайте все меры предосторожности, данные в руководстве по эксплуатации.

3.  Строго следуйте инструкциям по эксплуатации оборудования.

4.  Никогда не пользуйтесь какими-либо вспомогательными предметами, не рекомендованными производителем оборудования. Применение таких вспомогательных предметов может привести к несчастному случаю.

5.  Следует использовать адаптер мощности, поставляемый в комплекте с цветным телевизором с ЖК-дисплеем. Убедитесь, что значение мощности, необходимое для подключения ТВ, совпадает с мощностью вашей местной сети. Если вы не имеете информации о типе мощности в вашей электросети, свяжитесь с продавцом оборудования либо с бюро вашей сети.

6.  Никогда не сматывайте и не скручивайте электропровод. Его повреждение может вызвать электрошок или пожар.

7.  Никогда не пытайтесь самостоятельно отремонтировать оборудование. Поскольку в оборудовании присутствуют детали под высоким напряжением и легко повреждаемые части, контакт с ними для человека может быть опасен, а также может привести к поломке ТВ. Убедитесь, что доверяете ремонт оборудования квалифицированному специалисту.

8.  Никогда не вмешивайтесь в работу контрольных деталей, не упомянутых в инструкции. Не надлежащее их использование может повредить оборудование, а также добавить работы квалифицированному специалисту по ремонту.

9.  При необходимости замены какого-либо компонента оборудования следует использовать детали, рекомендуемые производителем оборудования, либо детали с аналогичными характеристиками. Несовместимые детали могут привести к пожару, электрошоку и/или повредить ТВ.

10.  В случае необходимости установки оборудования на стене или под потолком следуйте инструкциям производителя.

11.  Перед чисткой оборудования выньте шнур из розетки. Для очистки пользуйтесь слегка смоченной тряпочкой. Не следует пользоваться жидкими очищающими средствами и спреями.

12.  Поскольку ЖК-дисплей изготовлен из чувствительного материала, не следует ударять по нему какими-либо предметами. При падении или ударе поверхности ЖК-дисплей может разбиться. В этом случае немедленно прекратите эксплуатацию оборудования.

13.  Если вы не собираетесь пользоваться оборудованием в течение длительного времени, отсоедините электропитание.

14.  Временной интервал между двумя включениями оборудования не должен быть короче двух секунд

Установка ТВ в угловом положении.

Поднимите крышку и выньте телевизор. Согните крышку под углом 45° и поместите ее сзади телевизора. Его можно установить в трех разных угловых позициях (под углом 72°, 90° и 108°) в зависимости от того, как вам будет удобнее.

Проблема	Ее решение
Нет питания	Отключите источник питания (или отсоедините кабель питания). После 5-10 минут включите питание снова. Проверьте, не перегорел ли переключатель.
Диск застрял или не вынимается	Время чтения диска – от 10 до 20 секунд (для Мп3 проигрывателей чтения диска до 20 секунд считается нормой). Если диск поцарапан или грязный, замените его.
Нет изображения	Убедитесь в правильном соединении оборудовании: AV вход к телевизору должен соответствовать выход формата видео входа оборудования.
Нет звука	Убедитесь в правильном соединении оборудовании: оборудование не должно быть в выключенном положении.
Изображение искажено при прямой и обратной перемотке	Убедитесь в правильном соединении оборудовании: оборудование не должно быть в выключенном положении.
Нет изображения 4:3 (16:9)	Используйте настройки «Video Screen» в телевизоре.
Система не может включаться с помощью пульта управления	Проверьте, установлена ли батарея в правильную полярность (+ и -). Если батарея полностью израсходована, то замените ее. Направьте пульт управления в окно, принимающее сигнал пульта управления, и используйте го. При использовании пульта управления расстояние между пультом управления и окном, принимающим сигнал пульта управления, - 5 метров.
Кнопка действия не работает (блок питания или пульт управления). Звук или изображение искажены.	Отключите источник питания, включите снова. Или, отключите источник питания, выньте кабель питания AC, затем снова вставьте кабель питания через 5 – 10 минут и включите систему снова.
Звуковая дорожка и захват неустановленны	Если звуковая дорожка и захват не существуют в диске, то захват не возможно увидеть, выбранный звук не возможно услышать.
Не возможно выбрать другую звуковую дорожку или (захват) язык	Когда в диске больше, чем 1 язык, то выбор языка не возможен.
Угол не может быть изменен	Изменение функции угла изображения зависит , представлена такая функция для диска. Даже если многоугловое изображение записано на диск, но функция «угол изображения» доступна только для специального изображения.
Другие проблемы	В запрограммированном воспроизведении некоторые диски DVD не имеют повторения и повтора сторон A-B. Некоторые диски DVD не имеют функции случайного выбора.

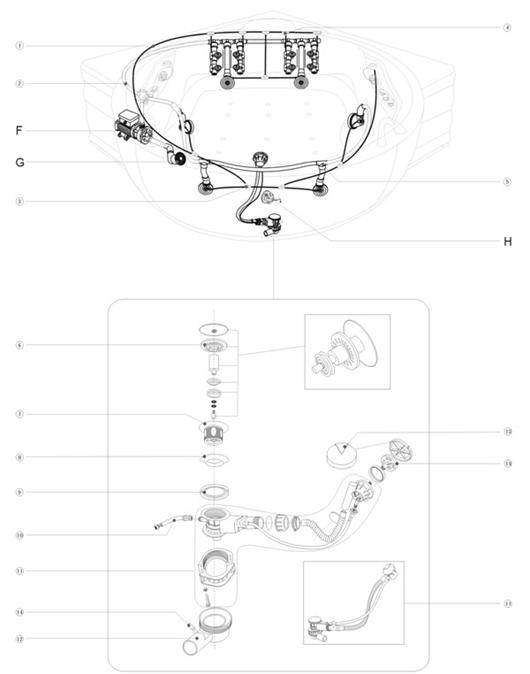

Инструкция по сборке AT-0935

№	Код	Деталь	Кол-во	№	Код	Деталь	Кол-во	№	Код	Деталь	Кол-во
1.	SLQT0035	Подголовник №6 белый	1	8.	FHZP0788	Правый фартук белый для 0935	1	15.	JSGJ0131	Белый каркас собранный для 0935	1
2.	SLYS0251	Дефлектор потока	1	9.	FHZP0787	Фронтальный фартук белый для 0935	1	16.	SLQT0092	Блок фиксации фартука№3	3
3.	FHZP0786	Левый фартук белый для 0935	1	10.	JGLJ0006	Винтовой стержень со сварной петлей М14х520 цинковое покрытие	4		A	См. приложение 1
4.	SLQT0033	Поручень для 0935	2	11.	SLYS0298	Белая шайба для зеркала	9		B	См. приложение 1
5.	FHZP0785	Корпус ванны белый для 0935	1	12.	JGLJ0103	Гайка из нержавеющей стали ST4x25	9		C	См. приложение 1
6.	DQQT0484	Регулятор потока воздуха №6	1	13.	SLYS0300	Декоративная шляпка для зеркала	9		D	См. приложение 2
7.	JSDD0126	Форсунка	15	14.	JGLJ0013	Винтовой стержень со сварной петлей М14х520 цинковое покрытие	3		E	См. приложение 2
