Инструкция по установке и эксплуатации ванны АТ-0935В (стр. 4 )

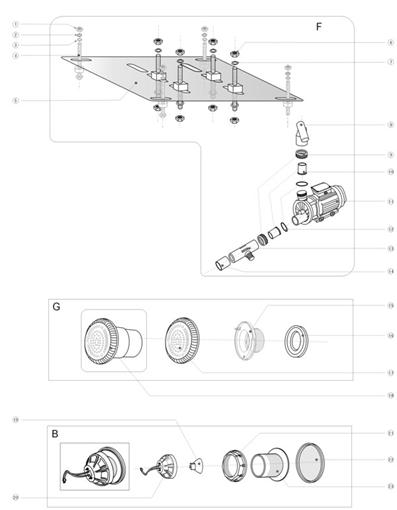

№	Код	Деталь	Кол-во	№	Код	Деталь	Кол-во	№	Код	Деталь	Кол-во
1.	JGLJ0106	Муфта, нержавеющая сталь, М6	4	10.	SLYS0389	Ниппель насоса	2	19.	DQQT0088	Лампочка	2
2.	JGLJ0290	Шайба Гровера, нержавеющая сталь, Ø6	4	11.	DQZY0357	Насос, 220V, 50Hz, 1HP, 1500 mm	1	20.	DQQT0226	Комплект кронштейнов для лампочки	1
3.	JGLJ0067	Шайба большая, Ø6	8	12.	MFLJ0005	Кольцо №44 для входа воды	2	21.	SLYS0426	Муфта для лампочки	1
4.	JGLJ0084	Болт шестиугольный, М6х40	4	13.	SLYS0757	Соединительная втулка с ниппелем	1	22.	SLYS0428	Плафон для лампочки синий	1
5.	JSPT0053	Опорная плита белая	1	14.	SLYS0392	Муфта для колена	1	23.	SLYS0429	Плафон для лампочки красный	1
6.	JGLJ0062	Муфта М8, нержавеющая сталь	8	15.	SLYS1460	Замыкающая часть для белого обратного фильтра №6	1	SLYS0430	Плафон для лампочки зеленый	1
7.	JGLJ0080	Плоская шайба, Ø8	8	16.	MFLJ0011	Уплотнитель №3 для выхода воды	1	SLYS0425	Штифт для лампочки	1
8.	SLYS0544	Новый тройник	4	17.	SLYS1459	Белый обратный фильтр №6	1
9.	SLYS0390	Муфта для насоса	2	18.	SNZJ.544	Хромированное устройство возврата воды для 0935 (1,5 НР)	1

Установка

	1.  Поставьте ванну на желаемое место. Отрегулируйте болты для устойчивого установления ванны. Затем закрепите гайки.
	2.  Дренаж: соедините гофрированный шланг с ниппелем дренажа под ванной. Запечатайте его нейлоновой пленкой. Проведите шланг к канализационному отверстию
	3.  Поставьте поручни на соответствующие позиции на краю ванны. После добавления шайб закрепите гайки под краем ванны.
	4.  Установка фартука: см. рисунок вставьте верхний край фартука в эластичную пластину. Используйте винты для фиксации. Поместите шляпки на головки винтов.
	5.  Соединение воды: см. рисунок для соединения трубок горячей и холодной воды. Синее соединение для холодной воды, красное – для горячей (температура воды не должна быть выше 65°С).

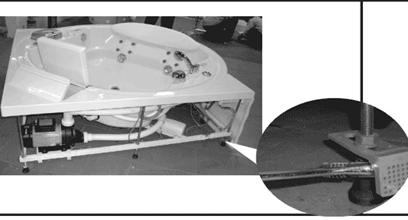

Установите ванну в нужном месте. Используя уровень, выровняйте ванну, отрегулировав ножки, затем закрутите гайки

.

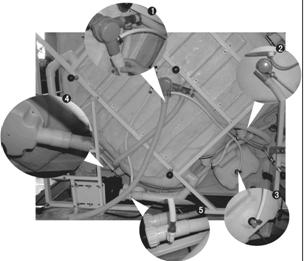

Пропустите конец сливного шланга поверху колена слива (см. рис. 1) под ванной, пропустите другой конец над ручкой слива (рис.2). Малые сливные шланги пустите над сливным патрубком конденсата холодильника (рис.3), сливным патрубком конденсата ТВ (рис.4) и сливным патрубком насоса (рис.5). Вставьте сливной шланг в сливное отверстие в полу.

Подсоедините шланг горячей воды Установите юбку: вставьте ее

(обозначенный красным цветом) верхнюю часть между краем ванны

и шланг холодной воды (обозначенный эластичной пластиковой пластиной.

синим цветом) к соответствующим Закрепите нижнюю часть юбки при

водопроводным трубам, указанным помощи болтов, а сверху наденьте

в инструкции на рисунке (температура маленькие декоративные колпачки.

горячей воды не должна быть выше 65°С.)

Меры предосторожности :

во время установки труб ванной:

Водные и воздушные трубки обычно устанавливаются перед отправкой продукции с завода. Однако во время транспортировки они должны быть отсоединены, поэтому необходимо проверить их положение перед установкой ванны.

во время электроустановки:

Все провода должны быть изготовлены в соответствии с отечественными стандартами. Поперечное сечение провода должно быть равным по крайней мере 2.5 мм². Электричество должно поступать из исправной системы с хорошим заземлением. Защитный заземляющий провод должен быть установлен на стойке ванной в месте наличия значка заземления. Заземленный автоматический выключатель устанавливается при допустимой нагрузке в 16А. Выключатели и розетки необходимо беречь от попадания воды.

во время эксплуатации ванны:

• Никогда не начинайте слив воды, когда ее нет, иначе вы повредите затвор насоса.

Когда вы хотите воспользоваться ванной, насос для забора воды можно включать

лишь в том случае, если уровень воды в ванной выше отверстий (примерно 30 мм),

в противном случае вода начнет выплескиваться, поскольку отверстия ею не будут

закрыты.

• Внутренний диаметр сточной трубы не должен быть меньше внешнего диаметра

дренажного шланга, чтобы не мешать откачке воды.

Использование ванны

1.  Использование распределителя воды ● При повороте ручки распределителя воды по часовой стрелке, поток воды из четырех больших форсунок на фронтальной стороне будет увеличиваться, в то время как поток из 8 малых и 2 больших форсунок на задней стороне будет уменьшаться.
● При повороте ручки распределителя воды против часовой стрелки, поток воды из четырех больших форсунок на фронтальной стороне будет уменьшаться, в то время как поток из 8 малых и 2 больших форсунок на задней стороне будет увеличиваться. ● При положении ручки распределителя воды на средней позиции поток воды на всех форсунках одинаковый.
2.  Панель управления 6.0 ●При нажатии на кнопку СТАРТ, система начнет работать в течение 5 с. Повторное нажатие на кнопку СТАРТ приводит к выключению системы.
А) если уровень воды низкий, насос не начнет работать при нажатии кнопки СТАРТ, начнет мигать индикатор. В этом случае нужно долить воды, индикатор погаснет. Затем вы можете нажать на кнопку СТАРТ и активировать функцию гидромассажа. В) Во время гидромассажа сенсор уровня воды также будет следить за уровнем воды (уровень может понизиться, например, когда вы выйдете из ванны. В этом случае насос автоматически прекратит работу, индикатор начнет мигать.)
●При повороте левого (правого) регулятора воздуха против часовой стрелки активируется левая (правая) аэро - массажная функция. ●При повороте левого (правого) регулятора воздуха по часовой стрелке функции аэромассажа будут деактивированы.
3.  Кран с одной ручкой №25 Потяните за ручку смесителя: ●поверните ручку по часовой стрелке, пойдет горячая вода. ●поверните ручку против часовой стрелки, пойдет холодная вода.
●при положении ручки на средней позиции, горячая и холодная вода будут смешиваться. ●повернув ручку распределителя воды по часовой стрелке, вы пустите воду в ванну. Повернув ручку против часовой стрелки, вы пустите воду в подвижную душевую лейку.
4. Использование регулируемых форсунок Поворачивая форсунки вы можете регулировать интенсивность гидромассажа
5.Дренаж Поворачивая ручку дренажа, вы можете открывать или закрывать вентиль дренажа: ●Поворачивая ручку по часовой стрелке, вы открываете вентиль дренажа, вода сливается. ●Поворачивая ручку дренажа против часовой стрелки, вы закрываете вентиль дренажа, предотвращая слив воды.
6. Удаление крышки дренажа В случае если отверстие забилось посторонними предметами, поверните ручку дренажа по часовой стрелке, затем выньте крышку дренажа для очистки.
7.Регулирование протечки дренажа В случае протечки дренажа поверните ручку по часовой стрелке, выньте крышку дренажа. Поверните противоударное устройство крышки дренажа, чтобы уменьшить выступание (см. рис слева), так, чтобы крышка дренажа вплотную касалась нижнего клапана ванны. Закрепите контргайку
6.  Очистка фильтра Если фильтр засорился инородными предметами, открутите винт, вытащите фильтр, прочистите.

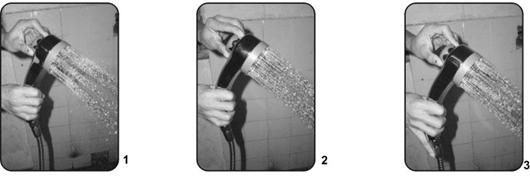

7.  Подвижная форсунка Поворачивая декоративное кольцо на душевой лейке, вы можете выбрать из трех видов разбрызгивания, как показано на рисунке.
8.  Внимание! ● Никогда не включайте насос, если в ванне нет воды, это приведет к повреждению изделия. Насос следует включать только при условии, что уровень воды выше положения форсунок, тогда вода не будет разбрызгиваться в разные стороны. ● Внутренний диаметр сливной трубки должен быть меньше внешнего диаметра сливного шланга, иначе слив будет затруднен.

Устранения утечки воды из дренажа

Если из дренажа течет вода, поверните его ручку по часовой стрелке и снимите

крышку. Поверните анти - протекторное приспособление для уменьшения выступа таким образом, чтобы крышка дренажа плотно прилегала к нижнему клапану ванны. Сожмите контргайку.

Уход и эксплуатация.

1.  Для ухода за ванной никогда не пользуйтесь кислотосодержащими и спиртосодержащими средствами, а также органическими растворителями (спиртом, аммиаком, ацетоном и т. п.) и не обрабатывайте ими ее поверхностей (деревянных панелей, пластиковых деталей, алюминиевых, плакированных деталей электроблока, окрашенных деталей и т. д.). Применяйте нейтральные моющие средства.

2.  Необходимо следить за чистотой ванны, избегая засорения сливного отверстия посторонними предметами.

3.  Используйте полироль для полировки, ванна будет выглядеть как новая.

4.  Легкие царапины или следы от сигаретного пепла можно удалить зубной пастой и мягкой тканью.

5.  Для ухода за плакированными деталями электроблока пользуйтесь мягкой хлопковой тканью. Никогда не применяйте для этого никаких грубых материалов. Использование органических растворителей запрещено.

6.  Уход за поверхностью ванны: для удаления загрязнений используйте мягкую ткань и зубную пасту для полировки.

7.  Очистка гидромассажной системы: заполните ванну горячей водой 40°. Добавьте моющее средство в расчете 2 г. на литр воды. Включите систему гидромассажа на 5 минут. Выключите, слейте воду. Затем заполните холодной водой и включите гидромассаж на 3 минуты. Остановите, слейте воду, протрите ванну. Остерегайтесь засорения фильтра остатками фитокосметики.

8.  Во избежание засорения фильтр следует прочищать каждые 30 часов работы. Для этого поверните фильтр против часовой стрелки и выньте его. Промойте чистой водой и установите обратно.
