Инструкция по установке и эксплуатации ванны АТ-0935В (стр. 1 )

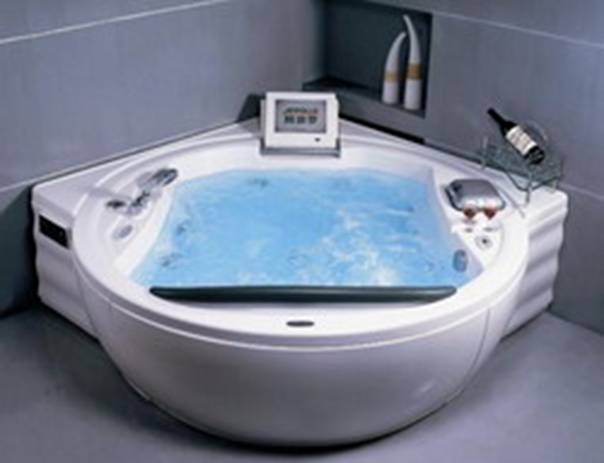

Инструкция по установке и эксплуатации

ванны АТ-0935В

Габаритные размеры :1820х1820x650мм

Содержание

Важная информация…………………………………………….…….....3

Технические параметры и стандарты………………………….…….....4

Диаграмма подключения…..…………………………………………….4

Использование панели контроля 4.4YG………………………….….…7

Использование панели контроля 4.5TV……………………………......8

Использование дистанционного управления 4.4………………….….11

Использование DVD, TV и холодильника……………………….……14

Угловая установка ТV …………………………………………….…….17

Инструкция по сборке ……………………………………….………….19

Установка массажной ванны…………………………………………....24

Меры предосторожности………………………………………………...25

Использование ванны……………………………………………………26

Уход и эксплуатация…………………………………………….……….28

Важная информация:

До установки продукта, внимательно ознакомьтесь с данной инструкцией по установке и эксплуатации, а затем тщательно выполняйте их. Подача электроэнергии в душевую кабину должна осуществляться из отдельного источника энергии со следующими характеристиками 220 V+10% 50 Hz линии с электро - автоматом и соответствующим заземлением. Поперечное сечение основного провода электроснабжения должно быть не менее 2,5 мм2. Прерыватель поврежденной цепи заземления должен находится вдали от воды. Используемой давление воды должно быть 0,1 – 0,4 МPa. Температура горячей воды для паровой ванны не должна быть ниже 65 градусов по Ц. Установку должен осуществлять квалифицированный персонал, подключение электросети должен выполнять сертифицированный электрик. Входя и покидая ванну, будьте осторожны, чтобы не поскользнуться и не упасть. Во избежание несчастного случая дети, пожилые люди и инвалиды должны пользоваться ванной с гидромассажем под наблюдением взрослых. Никогда не оставляйте зажженную сигарету рядом с ванной или стряхивайте пепел в нее. В противном случае вы повредите поверхность ванны и может возникнуть пожар. После использования ванны всегда отключайте подачу электроэнергии и воды (холодной и горячей воды) в ванну. Техническое обеспечение следует осуществлять при отключенной подачи электроэнергии к паровой кабине. Периодически сертифицированному электрику следует проверять электроавтомат (желательно раз в полгода), чтобы убедиться в защите от утечки электроэнергии и нормальном функционировании протектора от утечки электроэнергии.

Технические параметры и используемые стандарты:

Тип	Напряжение (V)	Частота (Hz)	Мощность обычного насоса /насоса при постоянной температуре	Мощность воздушного насоса (W)	Общие габариты (мм)
AT-0935B	220	50	1125/2625	250	1830x1830x635

Стандарт: QB2585

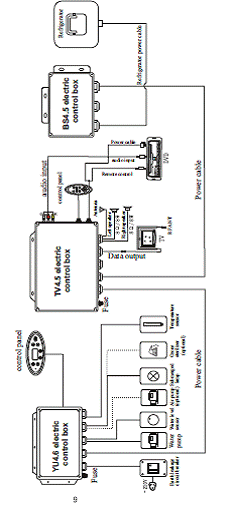

Диаграммы подключения:

1. Диаграмма подключения для электроблока YG4.4

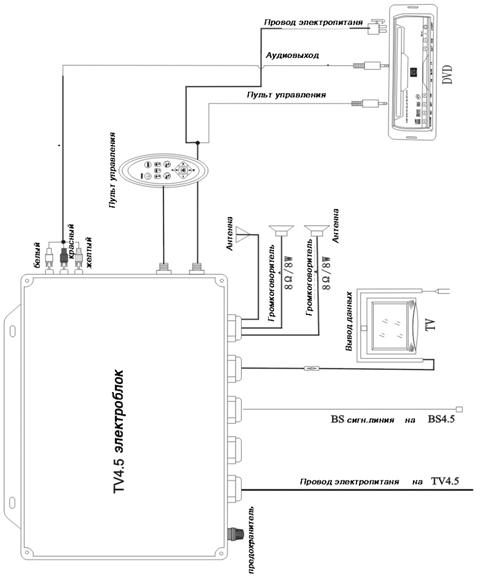

2. Диаграмма подключения для электроблока TV 4.5

3. Диаграмма подключения для электроблока BS4.5

4. Диаграмма подключения для электроблока

Использование контрольной панели 4.4 YG

1. Кнопки на контрольной панели TV и их функции

-вкл\выкл -переключение TV\ AV -контроль водного насоса -контроль аэронасоса и температуры воды -контроль подводной лампы и озонатора -переключатель режимов выб1ра времени\ температуры -ТВ -DVD -радио-настройка частоты вниз(назад) -настройка частоты вверх(вперед) -меню, поиск станций, запомнить, -прибавить громкость -убавить громкость -частота вверх, стоп -частота вниз, стоп

2.ЖК-дисплей контрольной панели

1.	Показания времени
2.	Символ поддержания постоянной температуры
3.	Символ работы водного насоса
4.	Температурный блок
5.	Символ температуры
6.	Цифровой дисплей
7.	Блок времени

Как пользоваться функцией массажа:

(1)  Если вы хотите получить гидравлический массаж, нажмите кнопку . На экране появится значок . Пять секунд спустя, водный насос начнет работать, и вы сможете насладиться массажем. → Снова нажмите кнопку . Значок на экране исчезнет, и насос перестанет работать.

(2)  Если вы хотите поддерживать постоянную температуру воды (только для компьютеризированных ванн с насосом постоянной температуры):

Нажмите кнопку . На дисплее высветится значок . Пять секунд спустя

начнет работать подогревающий насос, благодаря чему, вы сможете поддерживать температуру на нужном значении. → Нажмите снова кнопку . Значокпропадет, а

функция поддержания постоянной температуры выключится.

(3)  Если вы хотите узнать температуру воды в ванне:

Нажмите кнопку . На экране появится значок , TEMP и значение температуры воды в ванной.

(4)  Если вы хотите установить время длительности гидравлического массажа:

Нажмите кнопку . На экране высветится символ , TEMP и значение температуры воды в ванной. → Нажмите кнопку . На дисплее появится символ , TIME и время продолжения работы функции. Нажмите кнопку либо для уменьшения или увеличения продолжительности массажа.

(5)  Если вы хотите включить или выключить подводную лампу (только для

компьютеризованных ванн с подводными лампами):

Нажмите кнопку . Подводная лампа загорится.→ Нажмите снова кнопку Подводная лампа будет выключена.

(6)  Если вы хотите провести озоновую стерилизацию (опционально):

Нажмите кнопку для включения функции озоновой стерилизации. → Нажмите снова кнопку для выключения озонатора.

Использование контрольной панели 4.5 TV

1. Кнопки на контрольной панели TV и их функции

-вкл\выкл -вкл\выкл холодильника-ТВ -DVD -радио-настройка частоты вниз(назад) -настройка частоты вверх(вперед) -меню, поиск станций, запомнить, -прибавить громкость -убавить громкость -частота вверх, стоп -частота вниз, стоп

2. Использование ключевых функций

Телевизор, блок DVD, FM-функция контролируются панелью контроля TV. Многие кнопки являются многофункциональными. Ниже описано, как ими пользоваться.

(1)  Кнопки телевизора:

● Когда вы хотите посмотреть телевизор:

• Нажмите кнопку Лампочка индикатора загорится на 2 секунды, и

телевизор заработает.

• Нажмите кнопку для простора каналов ТВ вперед.

• Нажмите кнопку для простора каналов ТВ назад.

• Нажмите кнопку для увеличения громкости. Громкость увеличивается на

порядок при каждом нажатии кнопки.

• Нажмите кнопку для уменьшения громкости. Громкость уменьшается на

порядок при каждом нажатии кнопки.

• Нажатием кнопки вы можете войти в меню. На дисплее появится символ

меню, и если в течение 5 секунд не производится никаких действий, функция отключается автоматически.

Нажмите кнопку для выключения телевизора.

(2)  Кнопки блока DVD:

● Когда вы хотите воспользоваться DVD-проигрывателем:

•: Нажмите кнопку На 2 секунды загорится лампочка блока DVD и

система войдет в режим просмотра дисков.

• Если вы нажмете кнопку , проигрыватель дисков заработает быстрее вперед.

При каждом нажатии кнопки значения скорости работы будут меняться

(скоростей несколько: 2, 4, 8, 16 и 32), но в конце, после самого большого

значения скорости она примет нормальное (среднее) значение.

• Если вы нажмете кнопку , воспроизведение дисков замедлится.

При каждом нажатии кнопки значения скорости работы будут меняться

(скоростей несколько: 2, 4, 8, 16 и 32), но в конце, после самого большого

значения скорости она примет нормальное (среднее) значение.

• Во время проигрывания диска нажатием кнопки вы можете переключиться

на предыдущую программу. Нажатием кнопки вы можете переключиться

на следующую программу. Во время проигрывания диска долгим нажатием

кнопки вы можете временно его остановить. При повторном

нажатии кнопки проигрывание возобновится.

При длительном нажатии кнопки проигрывание останавливается.

• Во время проигрывания диска длительным нажатием кнопки вы можете войти в меню DVD-проигрывателя. Нажатием кнопки вы можете выбрать более низкий пункт меню, а нажатием кнопки подтвердить свой выбор. Нажатием кнопки вы можете справа выбрать нужный пункт, а затем кнопкой подтвердить свой выбор.

• Нажатием кнопки вы можете увеличивать громкость звука. При каждом нажатии кнопки громкость будет увеличиваться на один порядок.

• Нажатием кнопки вы можете уменьшать громкость звука. При каждом нажатии кнопки громкость будет уменьшаться на один порядок.

• Для выключения проигрывателя нажмите кнопку

(3)  Кнопки FM-радиоприемника:

● Когда вы хотите настроиться на FM-волну:

• Нажмите кнопку . На 2 секунды загорится лампочка индикатора, и система

войдет в режим настройки.

• Нажмите кнопку или для переключения вперед/назад на другие станции (всего можно настроиться на 10 волн).

• В режиме настройки на волну FM нажатием кнопки или вы можете настроиться и начать поиск станций вперед/назад (если кнопка или нажата в течение более 2 секунд, система войдет в режим автоматического поиска). После нахождения нужной программы и нажатия кнопкисистема запомнит программу на данной частоте.

• При длительном нажатии кнопки система начнет автоматически по порядку искать и запоминать программы. После завершения поиска система автоматически вернется на канал 1. Шкала автоматического поиска – от 87 до 108 МГц.

• Нажатием кнопки вы можете увеличить громкость.

• Нажатием кнопкивы можете уменьшить громкость.

• Для выключения системы нажмите кнопку

2. Основная регулировка (настройка) OSD

(1)  Настройка OSD в режиме CVBS:

• Нажмите кнопку и войдите в основное меню.

• Нажатием кнопок или вы можете выбрать 1 из 5 подменю.

• Нажмите кнопкудля входа в выбранное вами подменю. Затем действуйте следующим образом:

Изображение на экране	Замечания
	1. В главном меню выберите пункт «Настройка цвета» и войдите в него. 2. Далее в настройках выберите нужное вам свойство экрана. 3. Нажмите клавишу для входа в этот пункт либо в подменю. 4. Нажмите Quit для выхода из подменю «Настройка цвета».
	1. В главном меню выберите пункт «Настройка картинки» и войдите в него. 2. Далее в настройках выберите нужное вам свойство картинки. 3. Нажмите клавишу для входа в этот пункт либо в подменю. 4. Нажмите Quit для выхода из подменю «Настройка картинки».
	1. В главном меню выберите пункт «Настройка меню» и войдите в него. 2. Далее выберите нужный вам пункт. 3. Нажмите клавишу для входа в этот пункт либо в подменю. 4. Нажмите Quit для выхода из подменю «Настройка меню».
	1. В главном меню выберите пункт «Другое» и войдите в него. 2. Далее выберите нужный вам пункт. 3. Нажмите клавишу для входа в этот пункт либо в подменю. 4. Нажмите Quit для выхода из подменю «Другое».
	1. Выберите пункт «Выход из меню» и войдите в него. 2. Далее выберите нужный вам пункт. 3. Нажмите Quit для выхода из подменю «Выход из меню».

Примечания:

• Язык

В качестве языка пользователь может выбрать английский или китайский.

• Резкость

При низком разрешении отрегулировать резкость границы картинки.

• Выбор сигнала

Для выбора типа сигнала включить: режим CVBS (для видео сигнала) или же режим

(для TV сигнала).

• Автоматический поиск радиостанций (только в режиме ТВ).

Служит для поиска ТВ-каналов среди текущих ТВ-сигналов и их запоминания.

Использование дистанционного управления 4.4

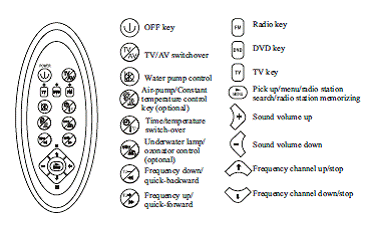

1. Кнопки на панели дистанционного управления и их функции

2. Меры предосторожности при пользовании дистанционным управлением

Эффективная работа дистанционного управления зависит от факторов окружающей среды. Избегайте пользоваться им при наличии сильного света или радиации. Эти факторы создают для него помехи, и, таким образом, не позволяют эффективно работать.

3. Как пользоваться дистанционным управлением

(1)  Когда вы хотите принять гидравлический массаж:

Нажмите кнопку . На экране появится символ . Пять секунд спустя водяной насос начнет работать, и вы сможете насладиться гидравлическим массажем. → Снова нажмите кнопку . На экране погаснет значок , и насос остановится.

(2)  Когда вы захотите поддерживать постоянную температуру воды (только для

компьютеризованных ванн с насосом постоянной температуры):

Нажмите кнопку . На экране появится символ . Пять секунд спустя насос воды постоянной температуры начнет работать. → Нажмите кнопку. На экране появится символ , и вы сможете пользоваться водой постоянной температуры. → Снова нажмите кнопку . Значокна экране погаснет, и функция поддержания постоянной температуры воды будет выключена.

(3)  Когда вы хотите узнать температуру в ванной:

Нажмите кнопку . На экране появится символ , TEMP и значение температуры воды в ванной.

(4)  Когда вы хотите установить время продолжительности гидравлического массажа:

Нажмите кнопку . На экране появится символ , TEMP и значение температуры воды в ванной. → Нажмите кнопку . На экране появится символ , TIME и установление времени продолжительности. → Нажмите кнопку или для увеличения или уменьшения заданного времени.

(5)  Когда вы хотите включить/выключить подводную лампу (только для

компьютеризованных ванн с подводной лампой):

Нажмите кнопку - Загорится подводная лампа. → Снова нажмите кнопку .

Подводная лампа погаснет.

(6)  Когда вы хотите включить озоновую стерилизацию:

Нажмите кнопку и удерживайте ее для включения озонатора. → Снова нажмите кнопку для выключения озонатора.

(7) Когда вы хотите посмотреть телевизор:
• Нажмите кнопку . На 2 секунды загорится лампочка индикатора, и телевизор

заработает.

• Нажмите кнопку для просмотра других каналов вперед.

• Нажмите кнопку для просмотра других каналов назад.

• Нажмите кнопкудля увеличения громкости. При каждом нажатии кнопки

громкость будет увеличиваться.

• Нажмите кнопку для уменьшения громкости. При каждом нажатии кнопки

громкость будет уменьшаться.

• Нажатием кнопки вы можете войти в функцию меню. При появлении

изображения, если в течение 5 секунд не произведется никаких действий, выход из

функции меню будет произведен автоматически. (cм. Основные установки OSD).

• Нажмите кнопкудля выключения ТВ.

(8) Когда вы хотите включить DVD-проигрыватель

• Нажмите кнопку , лампочка индикатора проигрывателя загорится на 2 секунды. Нажмите кнопку TV/AV, переключив, таким образом, аппарат с TV-сигнала на AV-сигнал и запустив режим работы DVD.

• Если вы нажмете кнопку , проигрыватель заработает вперед быстрее. При каждом нажатии кнопки скорость работы будет переключаться на большую (имеются скорости 2, 4, 8, 16, 32), а затем после принятия наибольшей скорости система заработает с нормальной скоростью.

• Если вы нажмете кнопку , воспроизведение дисков замедлится. При каждом нажатии кнопки скорость работы будет переключаться на большую (имеются скорости 2, 4, 8, 16, 32), а затем после принятия наибольшей скорости система заработает с нормальной скоростью.

• Нажатием кнопки во время проигрывания диска вы можете переключиться на последний раздел программ. Нажатием кнопки во время проигрывания диска вы можете переключиться на последующий раздел программ. Долгим нажатием кнопки во время проигрывания диска вы можете его временно остановить. Повторным нажатием кнопки вы возобновите проигрывание диска.
