Инструкция CM8D (стр. 3 )

2.  Снимите заднюю стенку автомата при помощи крестообразной отвёртки.

3.  Извлеките резервуар.

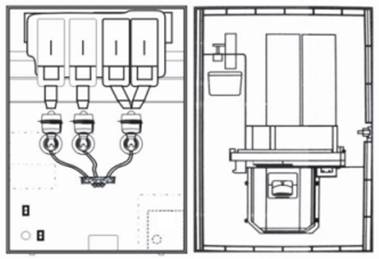

Рис. 24

Предупреждение: прежде чем снять крышку вентилятора, убедитесь в том, что питание отключено и затем с усилием извлеките её.

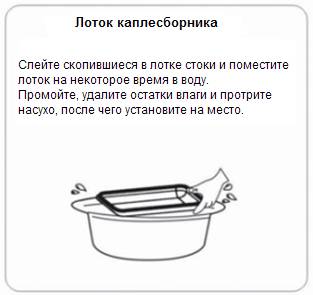

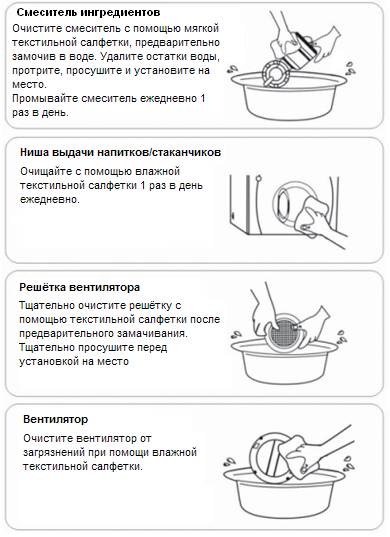

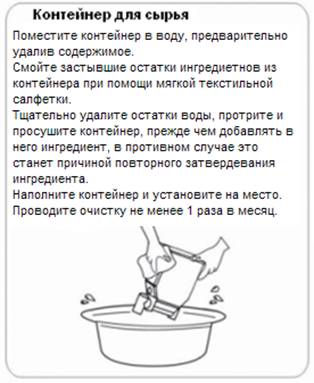

23. Очистка частей и деталей автомата

Проводите регулярную очистку автомата. Попадающие на внутренние стенки автомата частицы ингредиентов и вода, долгое время находящаяся в резервуаре, могут стать причиной появления неприятного запаха и нарушения санитарных условий эксплуатации автомата.

Не забудьте отключить автомат от сети перед началом очистки.

24. Настройка монетоприёмника ( обучение ) ICT 600.

1.  Нажмите кнопку В и удерживайте её 5 секунд для перехода в меню настроек. Смотрите (рис.2).

Внимание: Дисплей расположен на корпусе монетоприемника, а кнопки для настройки с левой и правой стороны от дисплея.

2.  После нажатия кнопки В на дисплее высветится АР. Затем кнопкой А листаете до того как на дисплее появится А5.

3.  Затем нажимаем кнопку В один раз, на дисплее появится 01, а после нажмите кнопку А и удерживайте её 5 секунд, на дисплее отобразится 00. Режим монетоприемника настроен.

4.  После настройки монетоприемника входим в меню для обучения монетоприемника. Нажмите и удерживайте 5 секунд кнопку А и на дисплее отобразится СР.

5.  Затем выполните стирание всех даны со всех каналов монетоприемника. Нажмите и удерживайте 5 секунд кнопку В.

6.  После стирания всех данных, кнопкой А выбираете канал который будете обучать. Нажмите кнопку А один раз и на дисплее высветится С1.

7.  После того как выбрали канал нужно выбрать значение. Чтобы выбрать значение нажмите кнопку В один раз, высветится на дисплее 00, нажмите еще один раз кнопку В на дисплее появится 01, это значение для первого канала С1.

8.  Затем прокидываем 20 шт. монет номиналом 1 рубль, 10 монет нового образца и 10 старого образца, чередуя их аверс, реверс. После проброса 20 монет на дисплее высветится следующий канал, в данном случае С2. Затем нажимайте кнопку В до тех пор пока на дисплее не появится значение 02. Теперь можно прокидывать 20 монет номиналом 2 рубля старого образца чередуя их аверс, реверс и так далее. Смотрите таблицу.

9.

канал	значение	номинал	Старого образца руб.	Нового образца руб.
		рубли	Шт.	Шт.
С1	00-01	1	10	10
С2	00-02	2	20
С3	00-02	2		20
С4	00-05	5	20
С5	00-05	5
С6	00-10	10		20

Примечание: Если при обучении монетоприемника использовать не 20 шт. монет, а меньше то качество приема монет в рабочем режиме будет хуже.

10.  После того как прокидаете монеты на канале С6 на дисплее высветится СР, нужно будет нажать и удержать 5 секунд кнопку А для того чтобы монетоприемник запомнил все монеты которые прокидали и монетоприемник при сохранении всех даны сам сразу же перейдет в рабочий режим.

Монетоприемник готов к работе.

Примечание: Монетоприемник по истечению 30 секунд сам переходит в рабочий режим, если не выполняются ни какие действия. При этом он ничего не сохраняет, только то что было сохранено ранее.

Функции меню	Функции под меню	Для чего данная функция	Перемещение по меню	Изменение настроек
описание	знаки	описание	знаки
режим меню	SEF				кнопка переключение режимов
верняя t° C	H.93			установка max температуры	Кнопка № 3	кнопка №1 увеличить, №2 уменьшить
нижняя t° C	L.83			установка min температуры	Кнопка № 3	кнопка №1 увеличить, №2 уменьшить
цена напиток № 1	¯.00			установка цены на напиток № 1	Кнопка № 3	кнопка №1 увеличить, №2 уменьшить
цена напиток № 2	⁼.00			установка цены на напиток № 2	Кнопка № 3	кнопка №1 увеличить, №2 уменьшить
цена напиток № 3	Ξ.00			установка цены на напиток № 3	Кнопка № 3	кнопка №1 увеличить, №2 уменьшить
цена напиток № 4	₌.00			установка цены на напиток № 4	Кнопка № 3	кнопка №1 увеличить, №2 уменьшить
цена напиток № 5	ᄀ.00			установка цены на напиток № 5	Кнопка № 3	кнопка №1 увеличить, №2 уменьшить
цена напиток № 6	ᆿ.00			установка цены на напиток № 6	Кнопка № 3	кнопка №1 увеличить, №2 уменьшить
цена напиток № 7	∃.00			установка цены на напиток № 7	Кнопка № 3	кнопка №1 увеличить, №2 уменьшить
цена напиток № 8 и № 9	∂.00			установка цены на горячую воду № 8 и на холодную № 9	Кнопка № 3	кнопка №1 увеличить, №2 уменьшить
напиток № 1	ЬЕ.1			установка времени задержки, кол-ва ингридиента, объем воды	Кнопка № 3
		объем воды	АН.∀	установка объема горячей воды		кнопка №1 увеличить, №2 уменьшить
		объем воды	АС.∀	установка объема холодной воды	Кнопка № 4	кнопка №1 увеличить, №2 уменьшить
		время задержки емкости №1	А∀.1	установка времени задержки емкости №1	Кнопка № 4 (нажать 2 раза)	кнопка №1 увеличить, №2 уменьшить
		кол-во ингредиента емкость №1	АП.1	установка кол-ва ингридиента (емкость №1)	Кнопка № 4 (нажать 2 раза)	кнопка №1 увеличить, №2 уменьшить
		время задержки емкости №2	А∀.2	установка времени задержки (емкость №6)	Кнопка № 4 (нажать 2 раза)	кнопка №1 увеличить, №2 уменьшить
		кол-во ингредиента емкость №2	АП.2	установка кол-ва ингридиента (ескость №2)	Кнопка № 4 (нажать 2 раза)	кнопка №1 увеличить, №2 уменьшить
		время задержки емкости №3	А∀.3	установка времени задержки (емкость №3)	Кнопка № 4 (нажать 2 раза)	кнопка №1 увеличить, №2 уменьшить
		кол-во ингридиента емкость №3	АП.3	установка кол-ва ингридиента (емкость №3)	Кнопка № 4 (нажать 2 раза)	кнопка №1 увеличить, №2 уменьшить
		время задержки емкость№4	А∀.4	установка времени задержки (емкость №4)	Кнопка № 4 (нажать 2 раза)	кнопка №1 увеличить, №2 уменьшить
		кол - во ингридиентов емкость№4	АП.4	установка кол-ва ингридиента (есмкость №4)	Кнопка № 4 (нажать 2 раза)	кнопка №1 увеличить, №2 уменьшить
напиток № 2	ЬЕ.2			установка времени задержки, кол-ва ингридиентов, объем воды	Кнопка №3 (нажать 2 раза)
	ЬН.∀ ЬС.∀ Ь∀.1 ЬП.1
продажи напиток №1	SA.1			просмотр продаж напитка №1	Кнопка №3 (нажать 2 раза)
кол-во 10000 и 1000	А. ОО	кол-во десятков тыс. и тысяч проданных напитков	Кнопка №4
кол-во 100, 10, 1	ООО	кол-во сотен, десятков и единиц проданых напитков	Кнопка №1
	SA.2			просмотр продаж напитка №2	Кнопка № 2
кол-во 10000 и 1000	Ь. ОО	кол-во десятков тыс. и тысяч проданных напитков	Кнопка №4
кол-во 100, 10, 1	ООО	кол-во сотен, десятков и единиц проданых напитков	Кнопка №1
	SA. З SA.8			просмотр продаж	Кнопка №3
тестирование	ГЕS			тест автомата в комплексе	Кнопка №3	кнопка №4 для начала тестирования
промывка	CLIT			промывка смесителей и трубок подачи напитка	Кнопка №3	кнопка №4 для начала промывки
тестирование	CUP			тест стакановыдачи	Кнопка №3	кнопка №4 для начала тестирования

25. Гарантийное обслуживание

Период гарантийного технического обслуживания

С даты покупки в течение 12 мес. при нормальном использовании
(за исключением форс-мажорных обстоятельств).

1.  в случае отсутствия у Потребителя документа, подтверждающего гарантийные обязательства (Гарантийного талона), либо при наличии в этом документе исправлений и/или добавлений, сделанных не уполномоченным Изготовителем лицом;

2.  нарушения работоспособности оборудовании или его компонентов, связанные с попаданием посторонних предметов в механические или оптические узлы, в том числе загрязнение и запыление этих узлов, а также нарушения, вызванные перемещением работающих узлов;

3.  повреждения оборудования, повлекшие разрушение электронных элементов, связанные с подключением Потребителем внешних устройств при включенном электропитании, с воздействием статического электричества и/или с неправильно организованным заземлением;

4.  повреждения электронных элементов, вызванные включением в сеть с несоответствующим напряжением питания, либо иным способом подвергнутые воздействию нештатных напряжений;

5.  термические повреждения, вызванные нарушением вентиляции оборудовании, в том числе и из-за повышенной запыленности и/или влажности на месте эксплуатации;

6.  нарушения работоспособности оборудовании, связанные с самостоятельным (или выполненным третьим лицом, не уполномоченным Изготовителем на проведение подобных работ) изменением конфигурации технических средств, ремонтом или заменой комплектующих;

7.  выход из строя оборудования, если это связано с неисправностью какого-либо из устройств, приобретенных и подключенных самостоятельно или третьими лицами, не уполномоченными Изготовителем на проведение подобных работ;

8.  нарушения работоспособности оборудовании, вызванные неправильной установкой или параметрами конфигурации программного обеспечения (в том числе встроенного в технические средства изделия);

ВНИМАНИЕ

Настоящие гарантийные обязательства предоставляются в дополнение к правам Потребителя, установленным действующим законодательством Российской Федерации, и ни в коей мере не ограничивают их.

Гарантия Изготовителя ограничена только дефектами производственного характера и не распространяется на следующие случаи:

1.  Расходные запасные части и смазочные материалы одноразового использования, а также другие, подвергающиеся износу и разрушению при эксплуатации запасные части и материалы:

2.  Все типы фильтров

3.  Плавкие предохранители

4.  Резинотехнические изделия

5.  Крепления

6.  Рабочая жидкость (фреон) и смазка систем

7.  Сливные и заправочные пробки, уплотнительные кольца, фитинги и шланги

8.  Лампы накаливания

9.  Щетки разных типов электродвигателей

10. Незначительные отклонения:

11. Трудноуловимые шум или вибрации, которые не влияют на качество функционирования оборудовании.

12. Запотевания или появление отдельных капель в районе уплотнений между плановыми техническими обслуживаниями.

13. Дефекты, которые возникают в условиях, которые не соответствуют надлежащим условиям эксплуатации.

14. Поверхностная и сквозная коррозия на любой части оборудовании.

15. Незначительные шумы и незначительный стук в работе оборудовании.

16. Нормального изнашивания любых деталей, старения, повреждения лакокрасочного и другого покрытий, резиновых деталей, в результате эксплуатации.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ.

ССЫЛКА НА СТОРОННИХ ПРОИЗВОДИТЕЛЕЙ.

Компания не дает гарантии – явной или подразумеваемой – относительно производительности или надежности оборудовании других компаний.

Каждая указанная компания является независимой и не находится под управлением компании , поэтому компания   не несет никакой ответственности и не берет на себя какие-либо обязательства в отношении действий или оборудования других компаний, а так же в случае неисправности составляющих, повлекших выход из строя или повреждения составных частей оборудования, произведенных сторонними производителями. Решение о начале сотрудничества с любой из компаний должно приниматься на основании самостоятельно произведенной независимой оценки. Чтобы получить характеристики продуктов и сведения о гарантии, обращайтесь напрямую к соответствующему поставщику.

Необходимые условия

для сохранения гарантийных обязательств Производителя

1.Гарантийные обязательства не распространяются в случае, если неисправности Товара возникли в результате неправильного монтажа или эксплуатации, не соблюдение правил технической эксплуатации оборудования, указанных в Паспорте Товара, отсутствие квалифицированного специалиста по техническому обслуживанию оборудования, транспортировка Товара в горизонтальном положении.

Внимание!!! Подключение автомата к электросети без заземления!

2.При наступлении Гарантийного случая Покупатель составляет Акт о скрытых недостатках и направляет его посредством факсимильной связи Продавцу. К Акту о скрытых недостатках прикладывается копия удостоверения механика, производившего монтаж и обслуживание (или копия договора с обслуживающей специализированной организацией). Продавец письменно уведомляет Покупателя о решении замены либо ремонта вышедшего из строя Товара или его составной части.

3.Если гарантийный случай спорный, квалифицированный специалист по техническому обслуживанию Товара Покупателя демонтирует своими силами вышедший из строя Товар или его составную часть и направляет его (ее) Продавцу для проведения экспертизы. Срок проведения экспертизы 30 (тридцать) дней. По результатам экспертизы Продавец либо меняет Товар или его составную часть на новый (гарантийный), либо выполняет ремонт за счет Покупателя (не гарантийный случай).
